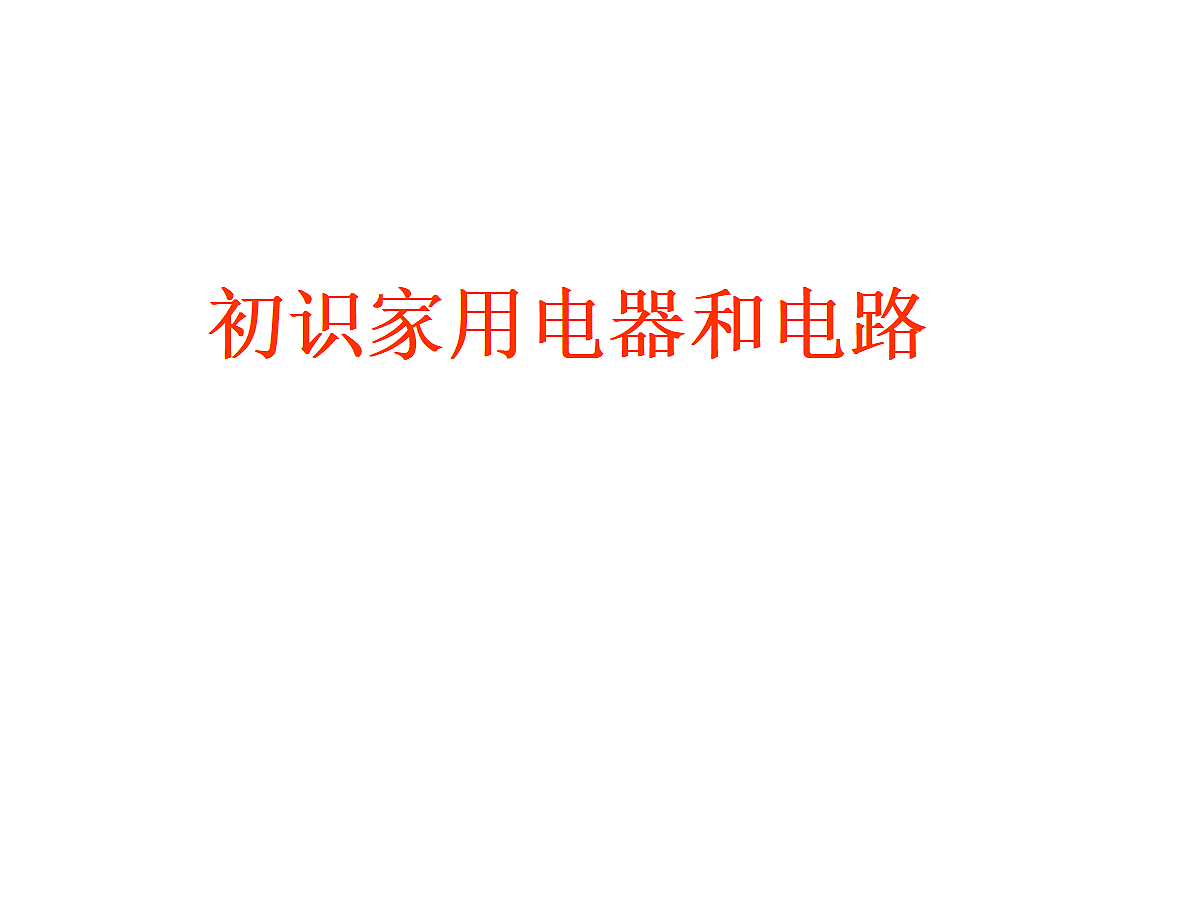

初中物理苏科版（2024）九年级上册（2024）一、初识家用电器和电路教课内容课件ppt

这是一份初中物理苏科版（2024）九年级上册（2024）一、初识家用电器和电路教课内容课件ppt，共19页。PPT课件主要包含了利用电能进行工作，其他形式的能，机械能，能持续供电，提供电能，传输电流，控制电路的通断，用电器，手电筒，小电扇等内容，欢迎下载使用。
1.用电器是________________的装置，它与电源连接后，可以把____能转化为_____________能。收音机工作时把_____能转化为____________；电饭锅工作时把_____能转化为____________；电灯工作时把_____能转化为______________；电风扇工作时把_____能转化为____________。
2.电源是_____________________的装置，它把___________能转化为______能。电源分为_________电源和___________电源，直流电源中最常见的是_________，它有_______两个极，它对外供电时，电流从_____流出，通过用电器流回______。

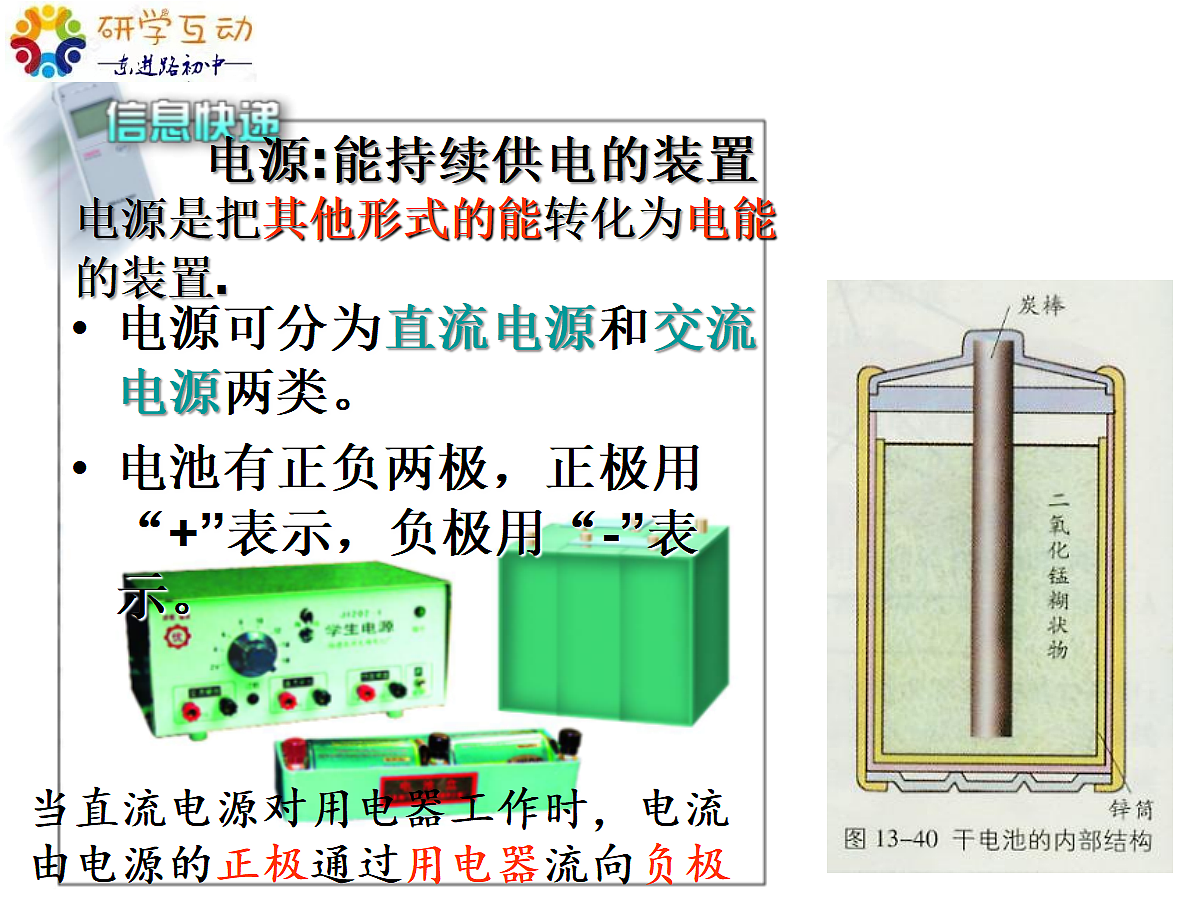

电源可分为直流电源和交流电源两类。电池有正负两极，正极用“+”表示，负极用“-”表示。
电源:能持续供电的装置
电源是把其他形式的能转化为电能的装置.
当直流电源对用电器工作时，电流由电源的正极通过用电器流向负极

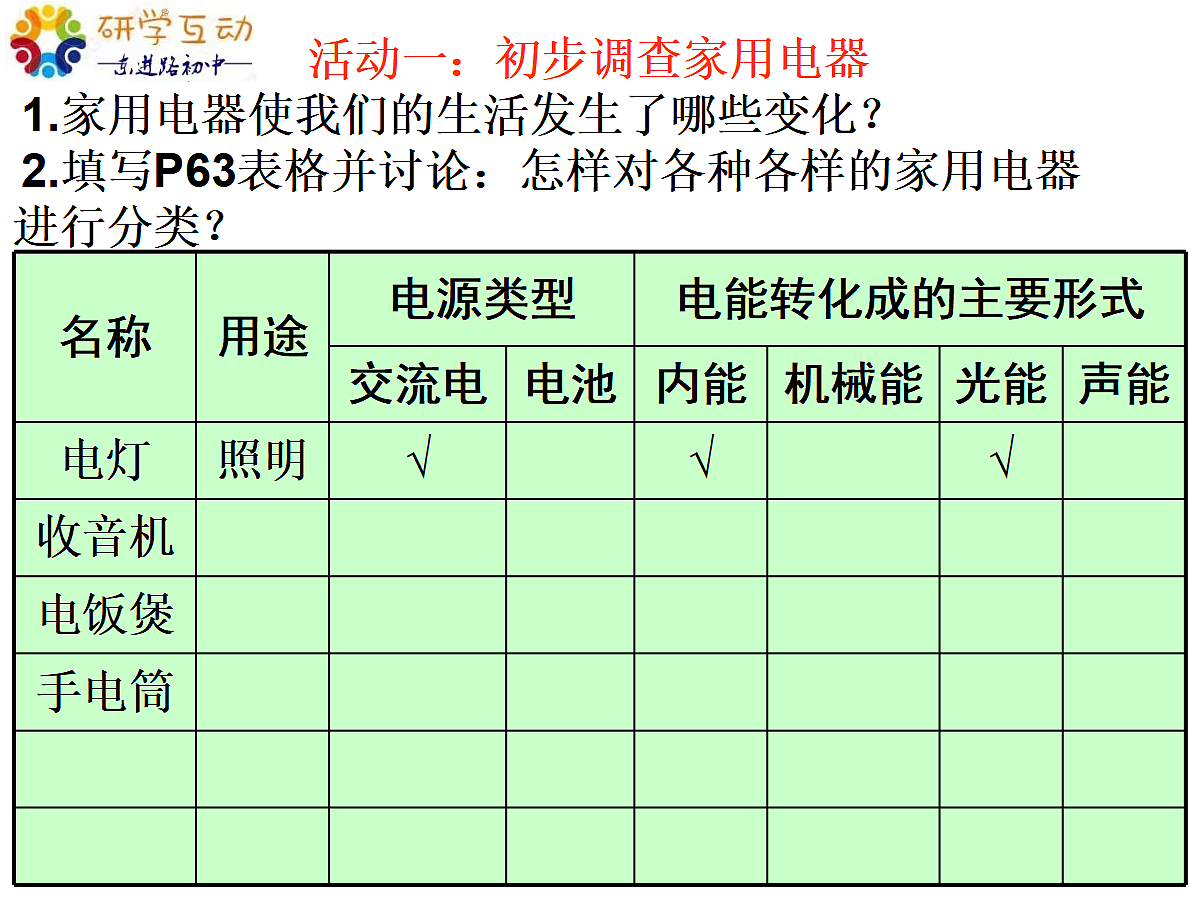

活动一：初步调查家用电器1.家用电器使我们的生活发生了哪些变化？2.填写P63表格并讨论：怎样对各种各样的家用电器进行分类？

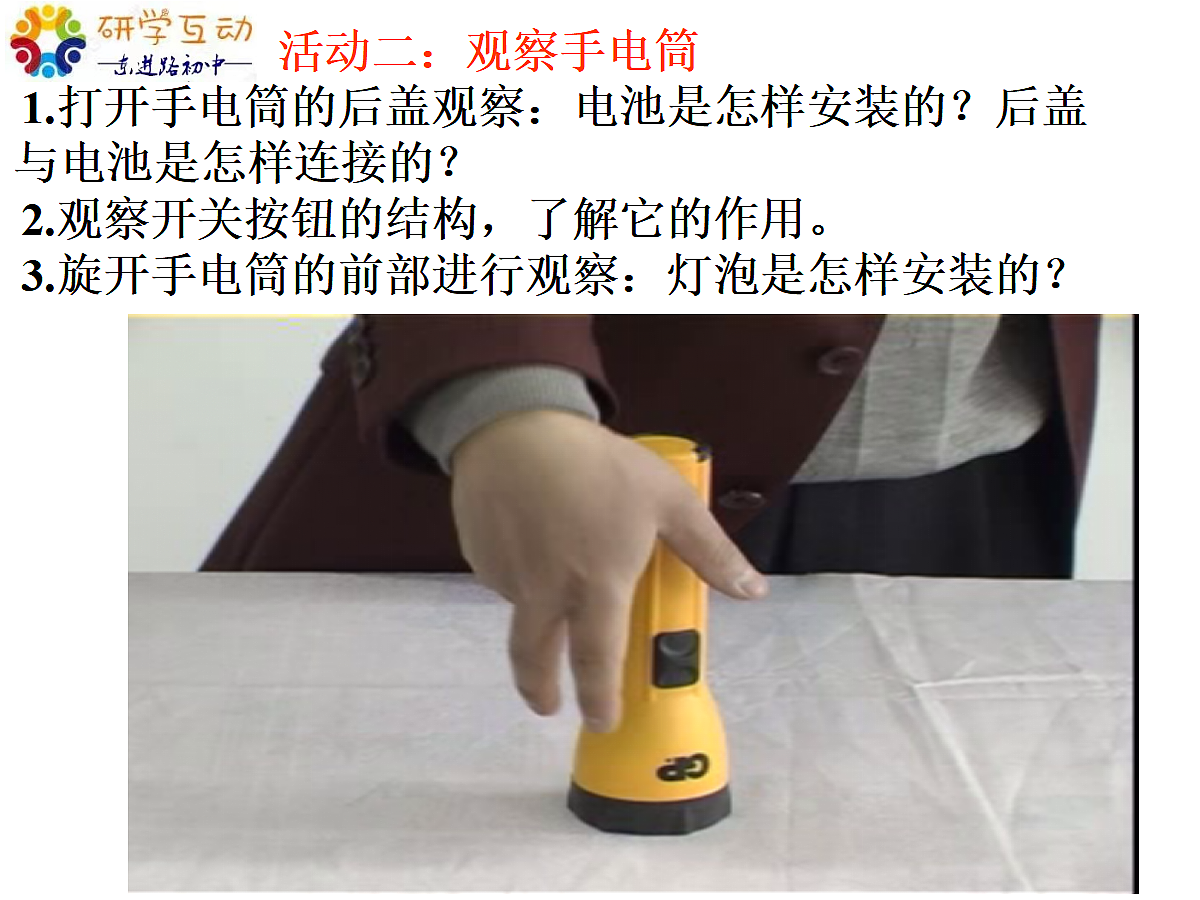

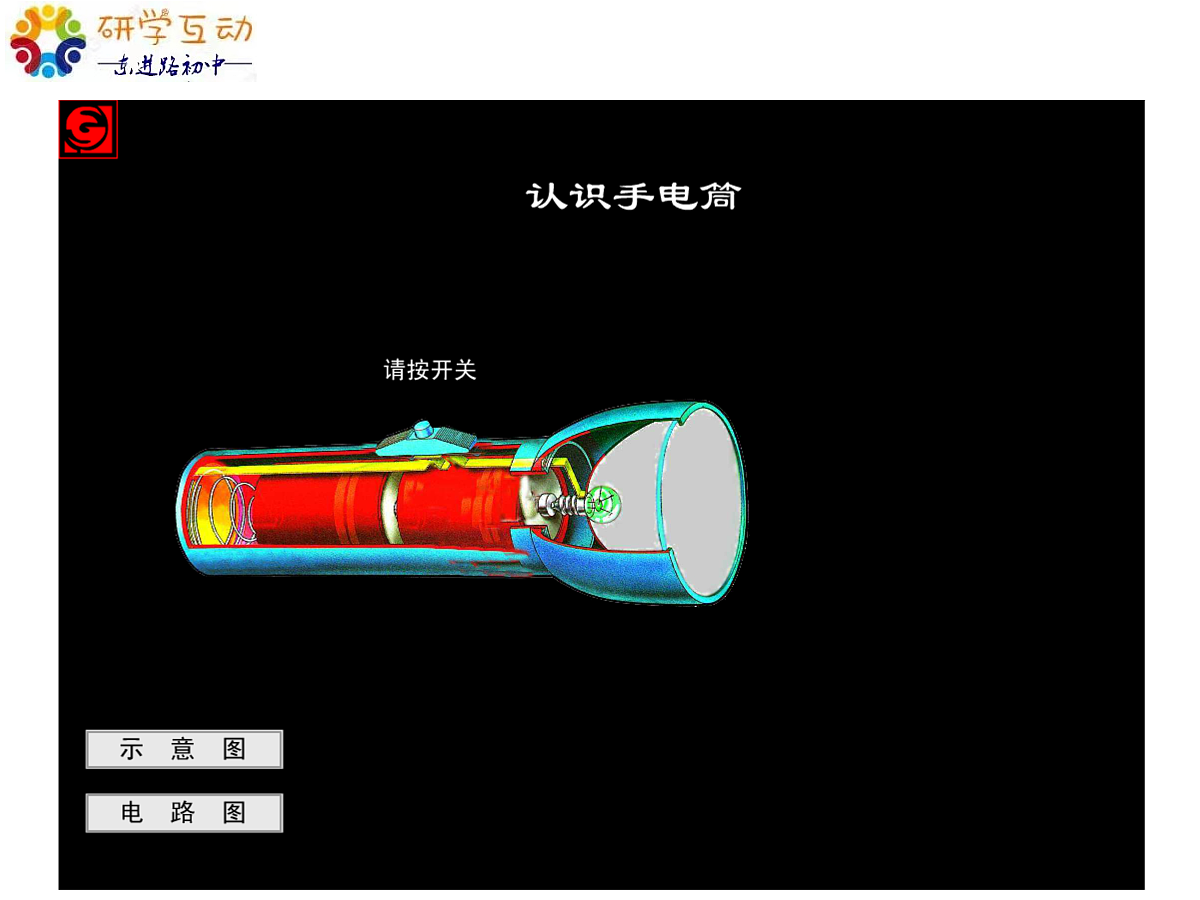

活动二：观察手电筒1.打开手电筒的后盖观察：电池是怎样安装的？后盖与电池是怎样连接的？2.观察开关按钮的结构，了解它的作用。3.旋开手电筒的前部进行观察：灯泡是怎样安装的？
试一试： 利用电池、小电灯、灯座、开关和导线，把上述器材连接起来，使开关能控制电灯的发光和熄灭
注意事项 连接过程中,开关在必须断开将导线连到电路元件的接线柱上，并旋紧螺帽，以保证接触良好绝不允许用导线把电池的两端直接连接起来，以免造成短路，损坏电源

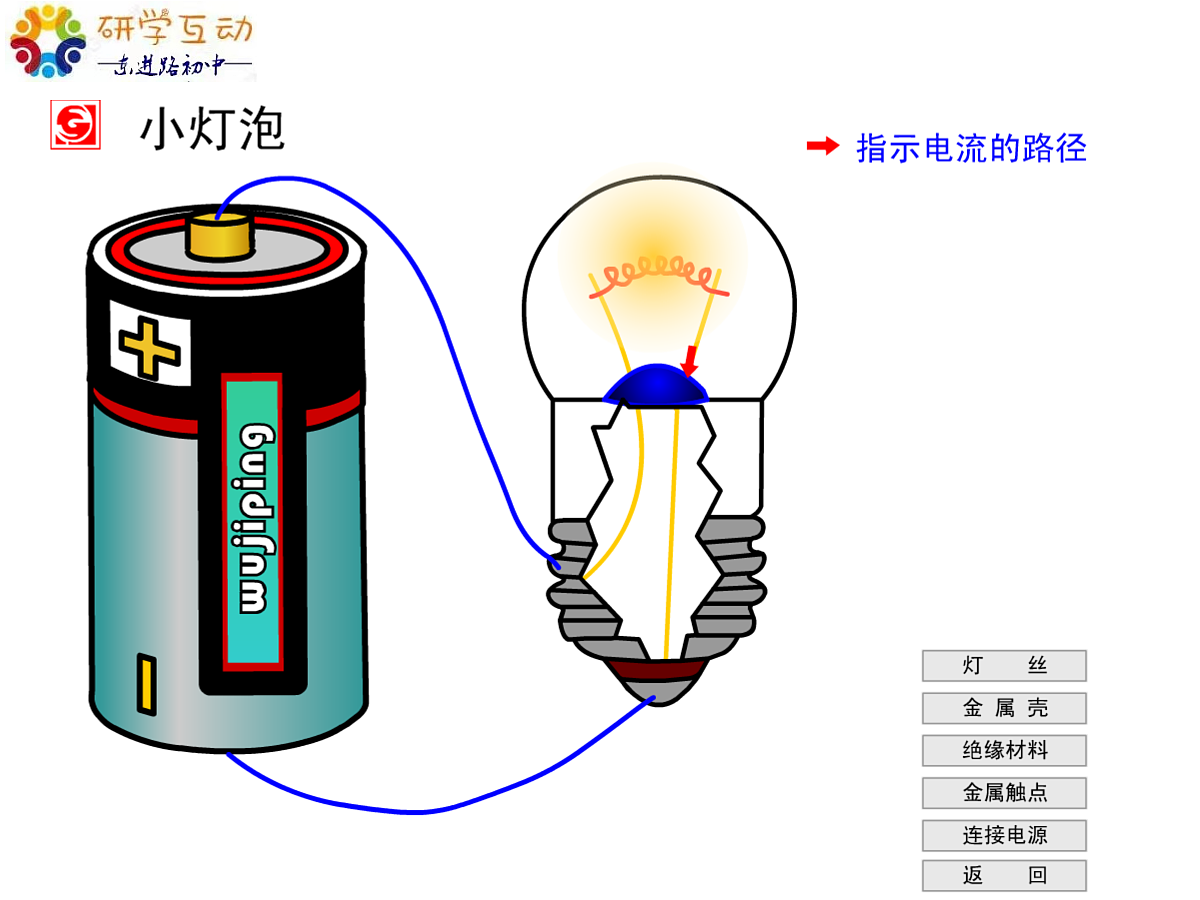

活动三：怎样使一个电灯亮起来
想一想：电路中各个组成部分分别起什么作用？
把电能转化成其他形式的能
导线、电源、开关、用电器（灯泡）
导线、电源、开关、用电器（电动机）
电路就是用导线把电源、开关、用电器等元件连接起来组成的电流路径。
短路——直接用导线将电源正、负极相连的电路
断路——因某一处断开而使电路中没有电流的电路
通路——处处连通的电路
电路的状态1.通路：处处连通的电路（用电器工作）2.断路：因某一处断开而使电路中没有电流的电路（用电器不工作）3.短路：直接用导线将电源正、负极相连的电路（被短路电器不工作、电流很大会烧坏导线与电源）
下面是四位同学连接的电路，你能分别分析出目前灯泡的工作情况吗？
用电路元件符号表示电路连接的图，叫电路图。（1）常见的电路元件符号。
方法:路径法,即从电源的一极开始按照顺序对应画至电源的另一极
（2）画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好呈长方形，有棱有角，导线横平竖直。
试着在方框内画出图中手电筒的电路图．
1．干电池和蓄电池从能量转化角度，它们工作时把 能转化为 能；蓄电池充电时把 能转化为 能，此时它属于 （电源/用电器）；蓄电池放电时把 能转化为 能，此时它属于 （电源/用电器）。
2.在图中，符合电电路路基本组成条件且连接正确的（ ）
