物理九年级上册（2024）一、初识家用电器和电路课后作业题

这是一份物理九年级上册（2024）一、初识家用电器和电路课后作业题，共13页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

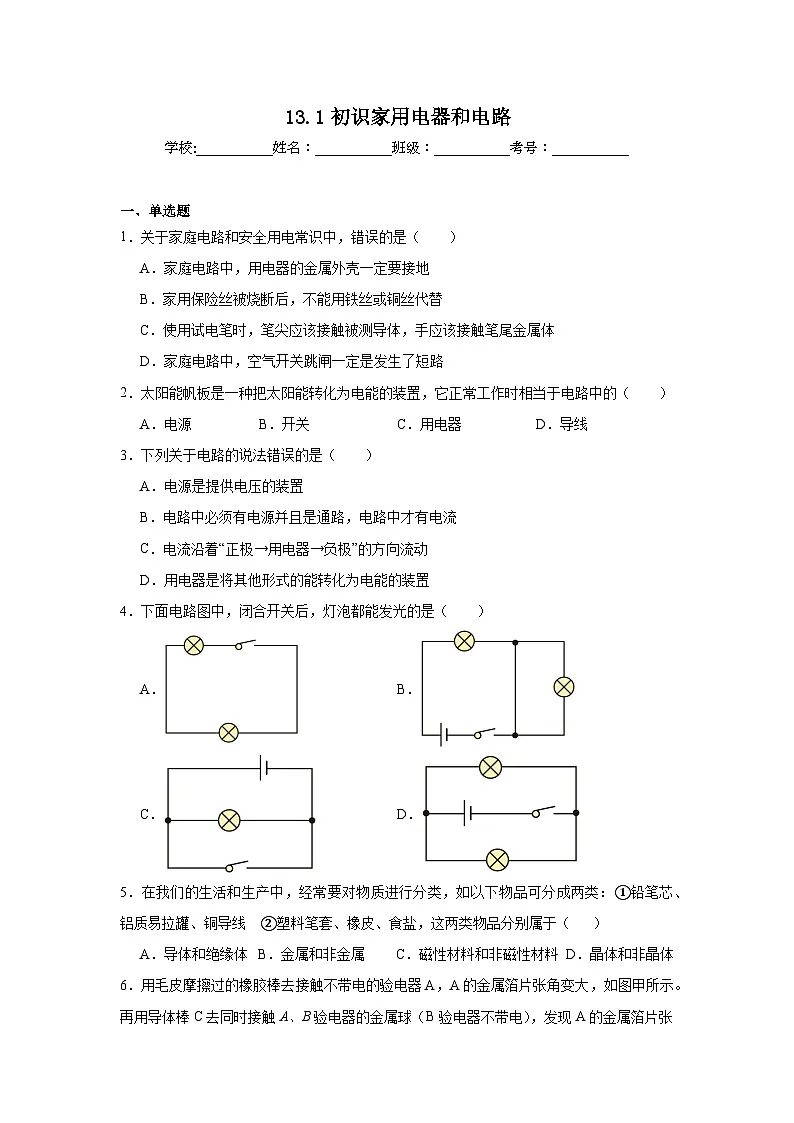

一、单选题
1．关于家庭电路和安全用电常识中，错误的是（ ）
A．家庭电路中，用电器的金属外壳一定要接地
B．家用保险丝被烧断后，不能用铁丝或铜丝代替
C．使用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体
D．家庭电路中，空气开关跳闸一定是发生了短路
2．太阳能帆板是一种把太阳能转化为电能的装置，它正常工作时相当于电路中的（ ）
A．电源B．开关C．用电器D．导线
3．下列关于电路的说法错误的是（ ）
A．电源是提供电压的装置
B．电路中必须有电源并且是通路，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
4．下面电路图中，闭合开关后，灯泡都能发光的是（ ）
A．B．
C．D．
5．在我们的生活和生产中，经常要对物质进行分类，如以下物品可分成两类：①铅笔芯、铝质易拉罐、铜导线 ②塑料笔套、橡皮、食盐，这两类物品分别属于（ ）
A．导体和绝缘体B．金属和非金属C．磁性材料和非磁性材料D．晶体和非晶体

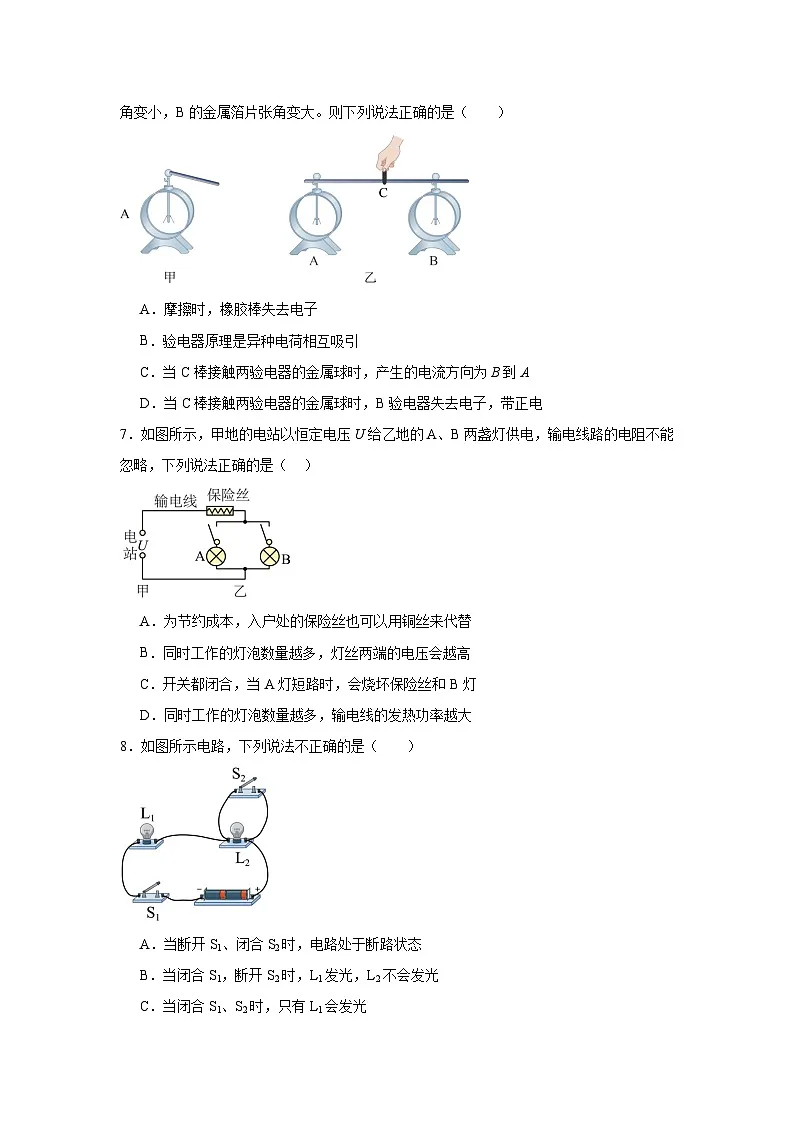

6．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图甲所示。再用导体棒C去同时接触A、B验电器的金属球（B验电器不带电），发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．摩擦时，橡胶棒失去电子
B．验电器原理是异种电荷相互吸引
C．当C棒接触两验电器的金属球时，产生的电流方向为B到A
D．当C棒接触两验电器的金属球时，B验电器失去电子，带正电
7．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
8．如图所示电路，下列说法不正确的是（ ）
A．当断开S1、闭合S2时，电路处于断路状态
B．当闭合S1，断开S2时，L1发光，L2不会发光
C．当闭合S1、S2时，只有L1会发光
D．只闭合S1，发现L1和L2都不发光，则故障可能是L2断路

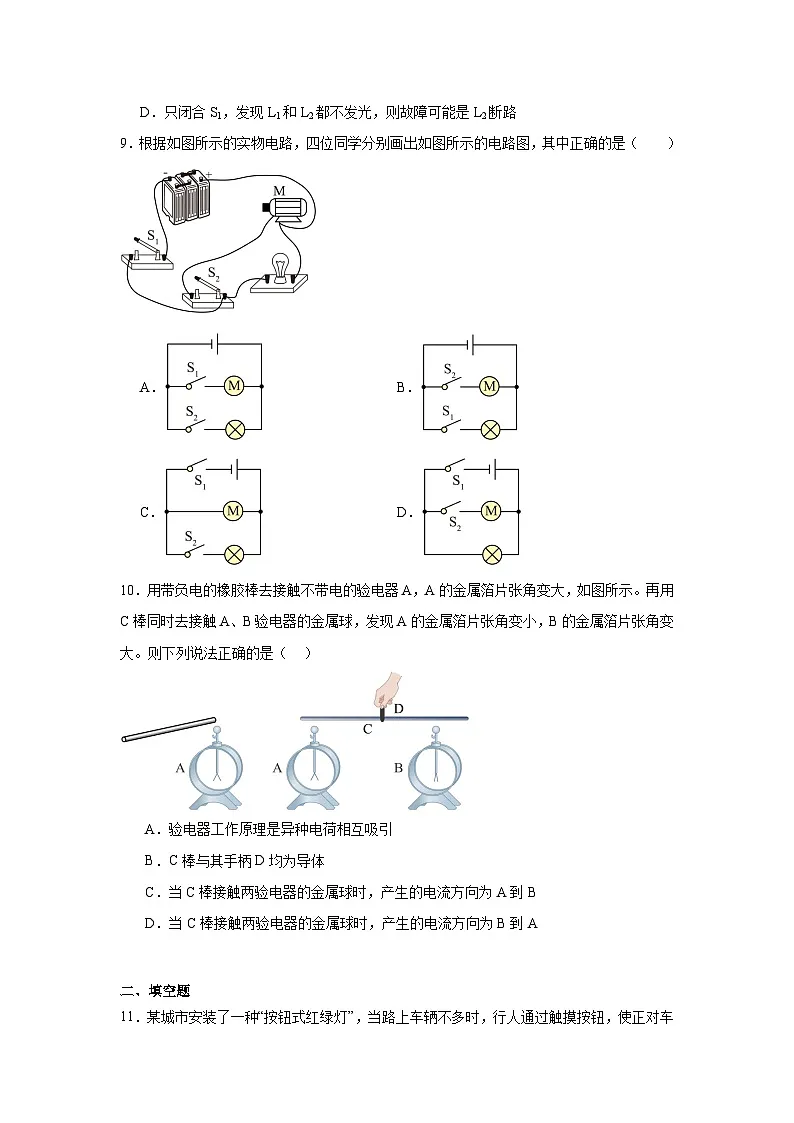

9．根据如图所示的实物电路，四位同学分别画出如图所示的电路图，其中正确的是（ ）
A． B．
C． D．
10．用带负电的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒同时去接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器工作原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．当C棒接触两验电器的金属球时，产生的电流方向为B到A
二、填空题
11．某城市安装了一种“按钮式红绿灯”，当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过，按钮相当于电路中的 。
12．电路图
（1）用规定符号表示电路连接情况的图叫 ；
（2）电路元件及其符号
（3）画电路图时应注意：①要用统一规定的符号；②要简洁、整齐。
13．有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中 小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是 （选填“导体”“半导体”或“绝缘体”）。
14．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为 ，后者是因为带电体有 的性质。
15．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，瞬间有大量电荷从云层流向大地，形成强大的电流。若云层带负电，则闪电发生时，形成的电流方向是 （选填“从云层到大地”或“从大地到云层”）。
16．小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板如图a，使塑料板带电，再用手指在塑料板上写了一个“中”字如图b，然后在塑料板上均匀地撒上一层轻小干木屑，将塑料板缓慢竖起，在重力作用下干木屑下落，“中”字就在塑料板上显现出来了如图c，“中”字能显现出来的原因：一是带电体能 ，二是手指 （选填“能”或”不能”）把电荷导走。塑料板上没下落的木屑能静止是因为 （选填“电荷吸引力”或“摩擦力”）与重力平衡。
17．在学习了电路连接的基本方式后，小红连接了如图所示的电路图进行实验，将灯泡L2两端的接线柱用一根导线相连接，闭合开关S，灯泡L2将 （选填“发光”或“不发光”）。为了让两盏灯同时熄灭，小红认为可以不断开开关，而用一根导线同时连接灯泡L1左端和灯泡L2右端的接线柱即可。根据所学知识判断小红 （选填“能”或“不能”）这样操作，理由是 。
18．如图手电筒上金属按钮相当于基本电路的 ；新能源汽车在充电时，其车载蓄电池相当于基本电路的 。王老师经常骑电动自行车上班。骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个 。
19．在学习了电磁继电器内容后，学校科技小组自制了一个“户外路灯光控自动系统”，其内部电路如图所示。当户外光线不足时，光敏电阻R的阻值增大，则电磁铁的磁性变 （强/弱），衔铁与触点 （1/2）接触，户外路灯L通电发光。
20．电学实验课上，同学们首先连接了如图甲所示电路。
(1)小王同学实验发现，当开关S闭合时，灯、均不亮。用一根导线探究其故障：当把导线并接在灯两端时发现灯亮，灯不亮；当把导线并接在灯两端时发现两灯都不亮，由此可知______；
A．灯短路B．灯断路C．灯短路D．灯断路
(2)另一组的小张同学，当开关S闭合，仍然发现灯、均不亮时，用一个检测灯探究其故障：当把检测灯并接在灯两端时发现三个灯都不亮；当把检测灯接在灯两端时发现灯不亮，但检测灯正常发光，由此可知 ， ；（选填“短路”、“断路”）
(3)如图丙所示，电学黑箱内有两盏灯，A、B、C是盒外三个接线柱，将电源正、负极接在AB或B、C两端时只有一盏灯发光，接在A、C两端时，两盏灯发光，由此说明黑箱内的导线有一个公共交叉点O，则没有灯泡的导线段是 （选填“AO”、“BO”、“CO”）。
三、实验题
21．小明利用灯泡L1、L2，三个开关S、S1、S2，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示。
（1）电路图中灯泡L1、L2是 的；（选填“串联”或“并联”）
（2）根据已知电路图中电流的方向（黑色箭头），判断电源上端是 （填“正”或“负”）极；
（3）连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整 ；（连线不许交叉）
（4）三个开关都闭合后，只有灯泡L2发光则电路故障可能是L1 ，为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是 。
A．灯泡L1断路 B．灯泡L1短路 C．开关S1断路 D．开关S2断路
《13.1初识家用电器和电路》参考答案
1．D
【详解】A．用电器的金属外壳接地是重要的安全措施。当电器漏电时，电流会通过地线流入大地，避免人体触电，这是正确的安全用电常识。故A正确，不符合题意；
B．保险丝的作用是在电流过大时熔断以保护电路，铁丝或铜丝的熔点高，不能起到保险作用，容易引发火灾，故B正确，不符合题意；
C．使用试电笔时，电流需要形成回路才能使氖管发光。笔尖接触导体，手接触笔尾金属体，电流经人体流入大地形成回路。这是正确的使用方法，故C正确，不符合题意；
D．空气开关跳闸可能由两种原因引起：一是短路，二是用电器总功率过大导致过载。因此说一定是短路是错误的，故D错误，符合题意。
故选D。
2．A
【详解】太阳能帆板是吸收太阳能，把太阳能转化为电能的装置，太阳能帆板可以为电路提供电能，故相当于电路中的电源。
故选A。
3．D
【详解】A．电源是将其它形式的能转化为电能，它在电路中是提供电能的，故A正确，不符合题意；
B．电路中产生电流的条件有两个：一是要有电源，二是电路是通路，故B正确，不符合题意；
C．物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故C正确，不符合题意；
D．用电器是消耗电能的装置，它将电能转化为其它形式的能，故D错误，符合题意。
故选D。
4．D
【详解】A．闭合开关后，两灯泡串联，两灯都为通路，但没有电源，故灯泡不可以发光，故A错误；
B．闭合开关后，右侧的灯泡被短路，不会发光，故B错误；
C．闭合开关后，灯泡被短路，不会发光，故C错误；
D．闭合开关后，两灯泡并联，两灯都为通路，都可以发光，故D正确。
故选D。
5．A
【详解】第一类物体：①铅笔芯、铝质易拉罐、铜导线，其共同特点是都能导电，属于导体；而第二类物体②橡皮擦、塑料笔套、 食盐，其共同特点是都不易导电，属于绝缘体；因此两类物品的分别属于导体和绝缘体，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】A．毛皮与橡胶棒摩擦时，橡胶棒得到电子，从而使橡胶棒带上负电，故A错误；
B．验电器原理是同种电荷相互排斥，故B错误；
CD．用毛皮摩擦过的橡胶棒带负电，用该橡胶棒与验电器A接触后，验电器A也带上了负电（有多余的电子）；当C棒（导体棒）接触两验电器的金属球时，验电器A中多余的电子从A向B做定向移动，因电流的方向与电子定向移动的方向相反，所以产生电流的方向为B到A，此时B验电器得到电子而带负电，故C正确，D错误。
故选C。
7．D
【详解】A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故D正确。
故选D。
8．B
【详解】A．当断开S1时，电流将无法从正极出发回到负极，无论S2断开还是闭合电路都处在断路状态。故A正确，A不符合题意；
B．当闭合S1，断开S2时，电路中L1与L2串联，所以都能发光，故B错误，B符合题意；
C．当闭合S1、S2时，L2处于短路状态，L2不能发光；电流可以经过L1，L1可以发光，故C正确，C不符合题意；
D．只闭合S1，电路中L1与L2串联，当两灯都不亮表明电路中存在断路，可能是L1断路，也可能是L2断路，故D正确，D不符合题意。
故选B。
9．D
【详解】从实物图可知S2控制电动机，电动机和灯泡并联，S1控制干路电路，故D正确，ABC错误。
故选D。
10．D
【详解】A．验电器是利用同种电荷相互排斥的原理工作的，故A错误；
B．C棒为导体，而手柄D应为绝缘体，否则电荷会通过人体流出，故B错误；
CD．用带负电的橡胶棒去接触不带电的验电器A时，验电器A也会带负电，用C棒去同时接触A、B验电器的金属球时，因验电器A带了负电，则A验电器上的自由电子向B验电器转移，又因为负电荷定向移动的方向与电流方向相反，所以产生的电流方向为从B到A，故C错误，D正确。
故选D。
11．开关
【详解】根据题意可知，行人通过触摸按钮，使正对车辆的红灯亮起，可以控制电路，因此按钮是电路中的开关。
12． 电路图
【详解】[1]我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫做电路图。
[2]电源符号是用一个长线（正极）和一个短线（负极）表示，即。
[3]开关符号是一个断开的小圆圈（或一个折点），表示开关处于“断开”状态，电路不通，即。
[4]定值电阻符号是一个长方体，即。
[5]交叉相连接的导线符号是在交叉点上画一个实心的小圆点，即
13． C 绝缘体
【详解】[1]同种电荷相互排斥，A、B靠近时相互排斥，说明A、B带同种电荷；B、C靠近时相互吸引，因为异种电荷相互吸引，带电体具有吸引轻小物体的性质，B是带电体，所以C可能带与B不同的电荷，也可能不带电。
[2]由于橡胶棒不容易导电，所以橡胶棒是绝缘体。
14． 同种电荷相互排斥 吸引轻小物体
【详解】[1]在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，是因为头发与梳子摩擦的过程中，电子发生转移，使头发带上同种电荷，同种电荷相互排斥。
[2]梳子与头发摩擦过程中，因电子转移带上电荷，由于带电体会吸引轻小物体，故梳子能吸引碎纸屑。
15．从大地到云层
【详解】物理学中规定电流的方向是正电荷定向移动的方向，负电荷定向移动的方向与电流方向相反。由于云层带负电，避雷针与云层之间的空气被击穿，大量的负电荷从云层流向大地，则电流的方向是从大地流向云层。
16． 吸引轻小物体 能 摩擦力
【详解】[1][2][3]导体与绝缘体用丝绸快速摩擦整块塑料板，这是通过摩擦起电的方法使塑料板带电；用手指在塑料板上写了一个“中”字，因为人体是导体、塑料板是绝缘体，所以塑料板上与手指接触的部分(“中”字)所带的电荷能被人体导走而不带电，其他部分仍带电；因为带电体具有吸引轻小物体的性质，所以将塑料板竖起后，“中”字部分的木屑由于重力作用而下落，“中”字以外的部分因带电而吸引木屑，“中”字就显现出来了；电荷吸引力沿水平方向，摩擦力沿竖直方向，塑料板上没下落的木屑能静止是因为摩擦力与重力平衡。
17． 不发光 不能 会造成电源短路，损坏电源
【详解】[1]将灯泡L2两端的接线柱用一根导线相连接，闭合开关S，灯泡L2被短路，灯泡L2将不发光。
[2][3]若用一根导线同时连接灯泡L1左端和灯泡L2右端的接线柱，会导致电流从电源正极流向电源负极，会造成电源短路，损坏电源，故小红不能这样操作。
18． 开关 用电器 滑动变阻器
【详解】[1]手电筒里的干电池是手电筒的电源，金属外壳相当于电路中的导线，灯泡是电路中的用电器，金属按钮可以控制电路的通断，相当于基本电路中的开关。
[2]新能源汽车在充电时，其车载蓄电池消耗电能，所以相当于基本电路的用电器。
[3]电动自行车上的“调速”把手旋动时，可以改变电路中电流大小，使电动机带动后轮的转速发生改变，所以，与这个调速把手联动的电路元件实质是一个滑动变阻器。
19． 弱 1
【详解】[1]由图得，定值电阻R与电磁铁串联，当户外光线不足时，光敏电阻R的阻值增大，控制电路的电阻变大，电源电压不变，由欧姆定律得，电路电流变小，串联电路电流处处相等，则通过电磁铁的电流变小，电磁铁的磁性变弱。
[2]衔铁与触点1接触，路灯L被接通，户外路灯L通电发光；衔铁与触点2接触，路灯L被断开，户外路灯L不发光。
20．(1)B
(2) 短路 断路
(3)BO
【详解】（1）闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明此时电路通路，两灯泡不可能短路，L2完好的；同时用导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路，故B符合题意，ACD不符合题意。
故选B。
（2）[1][2]当把检测灯并接在灯L1两端时，三个灯都不亮，有三种可能：①L1、L2均断路，②L1、L2均短路，③L1短路、L2断路，当把检测灯接在灯L2两端时发现灯L1不亮，但检测灯正常发光，此现象说明检测灯与电源两极均导通，排除L1断路和L2短路的可能性，即①②两种可能性排除，确认③正确，由此可知L1短路，L2断路。
（3）根据题意A、C间两灯串联，A、B间有一灯，B、C间有一灯。框内画出电灯连接的电路如下图
由此可知，黑箱内的导线有一个公共交叉点O，则没有灯泡的导线段是BO。
21． 并联 负 断路 C
【详解】（1）[1]由电路图可知，开关闭合后，两灯并列连接在电源上，所以灯泡L1，L2是并联的。
（2）[2]在电源外部，电流从电源正极流出，经用电器回到电源负极，由图中箭头可知，电源上端是负极。
（3）[3]由电路图知，两灯并联，S在干路上，S1在L1支路上，S2在L2支路上，由此完成实物图的连接如图所示：
（4）[4]三个开关都闭合后，若灯泡L1断路，对L2支路不产生影响，只有灯泡L2发光，符合题意；若灯泡L1短路，整个电路短路，L2也不能发光，不符合题意。故电路故障可能是灯泡L1断路。
[5]为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，说明是L2完好的，若开关S1断路，则L1发光，L2不发光，若开关S2断路，则L1不发光，故可以确定故障是开关S1断路，故ABD不符合题意，C符合题意。
故选C。
元件
符号
元件
符号
元件
符号
电源

开关

灯泡
电动机
定值电阻

滑动变阻器
交叉不相连接的导线
交叉相连接的导线

T形连接的导线
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
D
D
A
C
D
B
D
D
