17.4　欧姆定律在串、并联电路中的应用课件(有答案)2025-2026学年物理人教版（2024）九年级全一册

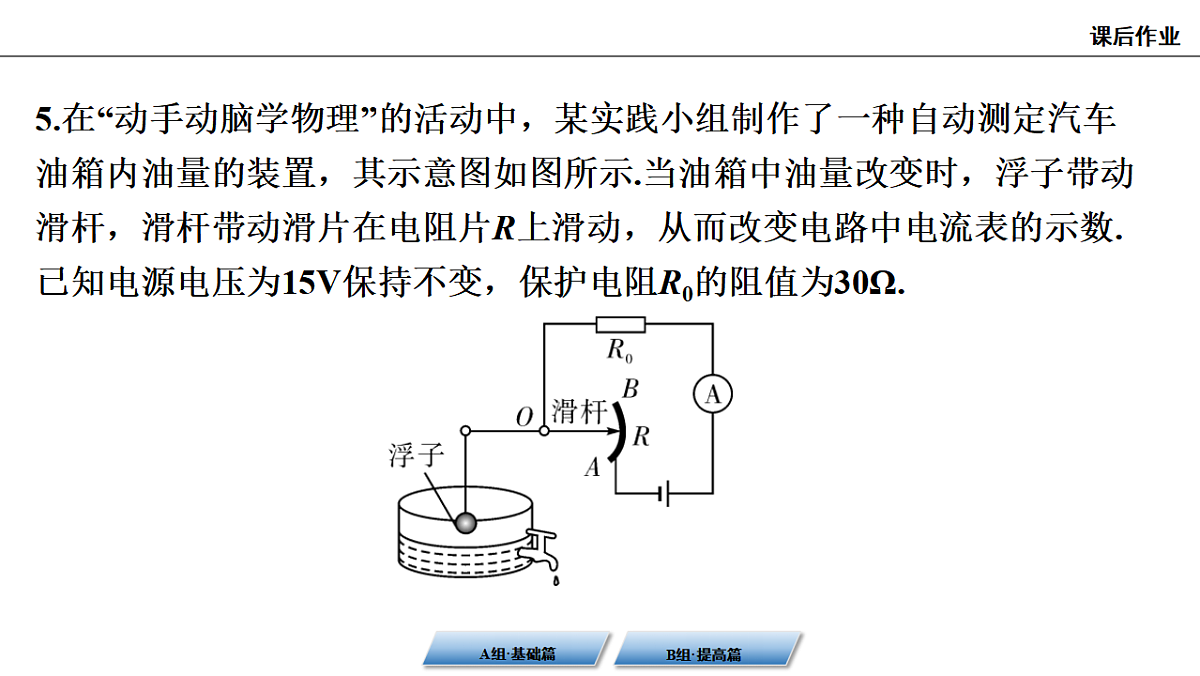

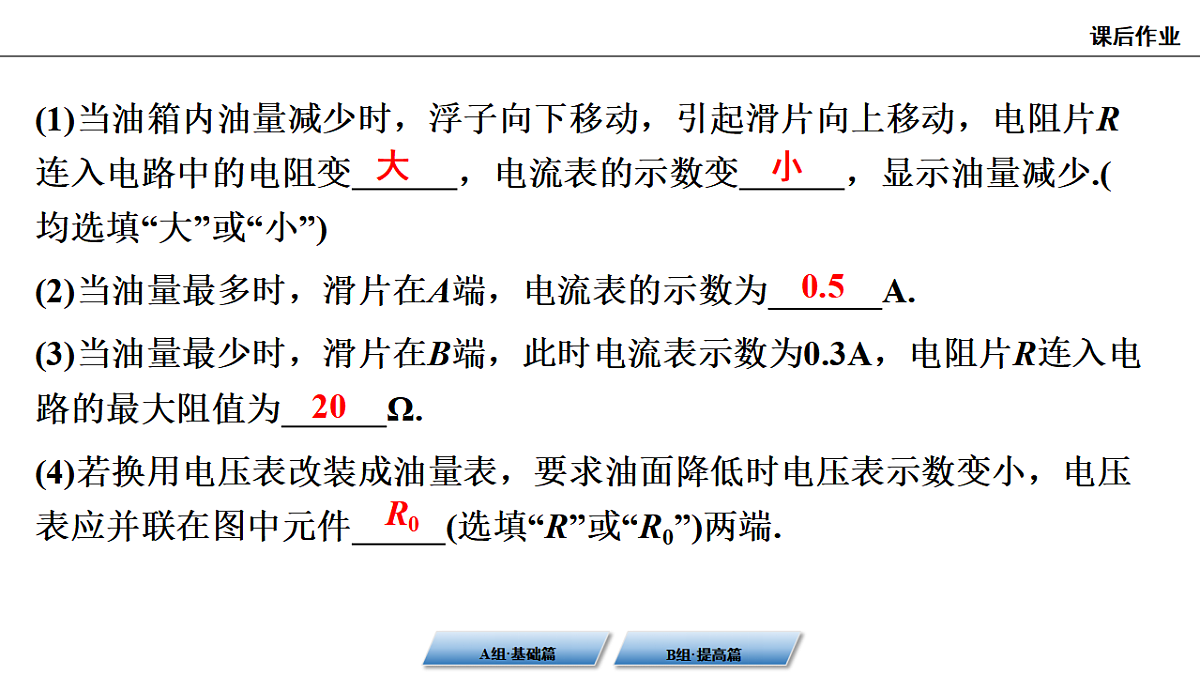

第十七章　欧姆定律第3课时　动态电路A组·基础篇1.如图所示，电源电压恒定，当开关S由断开到闭合时，A1、A2的示数各如何变化( B)A.A1示数不变，A2示数减小B.A1示数不变，A2示数增大C.A1、A2的示数均增大D.A1示数减小，A2示数减小B2.如图甲是酒精浓度测试仪，图乙是它的工作原理图.R0是定值电阻，R为气敏电阻，人体呼出的酒精气体浓度越大，R的阻值越小.下面对此电路分析正确的是(C )A.呼出的酒精气体浓度变大，电阻R0两端电压变小B.呼出的酒精气体浓度变大，电压表的示数变大C.呼出的酒精气体浓度变大，电流表的示数变大D.呼出的酒精气体浓度变大，通过R0的电流不变C3.如图所示电路中，R为定值电阻.闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5~1.5A，电压表示数变化范围是3~6V.则下列说法中正确的是( A)A.变阻器连入电路的阻值变化范围为2~12ΩB.电源电压为8VC.R的阻值为5ΩD.该实验中R两端的电压变化范围为2~5VA4.“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”，路口的这些LED交通指示灯是　并联　(选填“串联”或“并联”)的；制作LED灯的主要材料是　半导体　(选填“导体”“绝缘体”或“半导体”)；有时红灯快结束时黄灯也同时亮了，此时电路中的总电阻　变小　(选填“变大”“不变”或“变小”). 并联半导体变小5.在“动手动脑学物理”的活动中，某实践小组制作了一种自动测定汽车油箱内油量的装置，其示意图如图所示.当油箱中油量改变时，浮子带动滑杆，滑杆带动滑片在电阻片R上滑动，从而改变电路中电流表的示数.已知电源电压为15V保持不变，保护电阻R0的阻值为30Ω.(1)当油箱内油量减少时，浮子向下移动，引起滑片向上移动，电阻片R连入电路中的电阻变　大　，电流表的示数变　小　，显示油量减少.(均选填“大”或“小”) (2)当油量最多时，滑片在A端，电流表的示数为　0.5　A. (3)当油量最少时，滑片在B端，此时电流表示数为0.3A，电阻片R连入电路的最大阻值为　20　Ω. (4)若换用电压表改装成油量表，要求油面降低时电压表示数变小，电压表应并联在图中元件　R　(选填“R”或“R0”)两端. 大小0.520R0B组·提高篇6.如图，保持电源电压不变，开关S由断开到闭合，下列说法正确的是(B )A.电流表示数不变，电压表示数变大B.电流表示数不变，电压表示数不变C.电流表示数变大，电压表示数不变D.电流表示数变大，电压表示数变大B7.科技小组的同学制作了一个利用电表测物体重力的“重力表”.如图所示，当秤盘内重物增加时，“重力表”示数会变大，应选　电压　(选填“电流”或“电压”)表进行改装.电源电压恒为6V，滑动变阻器R2最大阻值为10Ω，当秤盘不放任何重物时，滑片P恰好处于a端，物重每增加1N，a与P之间的电阻刚好增加0.4Ω.当放上一物体时，电流表示数为0.2A，电压表示数为1.6V，则电阻R1的阻值为　20　Ω，物体重为　20　N. 电压20　20　8.甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要.某同学设计了移动甲醛检测设备，原理如图甲所示.电源电压为4.5V且恒定不变，R0是标有“10Ω　1A”字样的定值电阻，R为可以感知甲醛污染指数的可变电阻.(1)当R0两端的电压为1.5V时，污染指数是多少？ (2)若污染指数为60，电路中的电流为多少？ (3)检测设备的显示器由0~3V的电压表改装而成，若想使其显示的最大污染指数为360，电阻R0应更换成多大的电阻？
