17.2 欧姆定律课件(有答案) - 2025-2026学年物理人教版（2024）九年级全一册

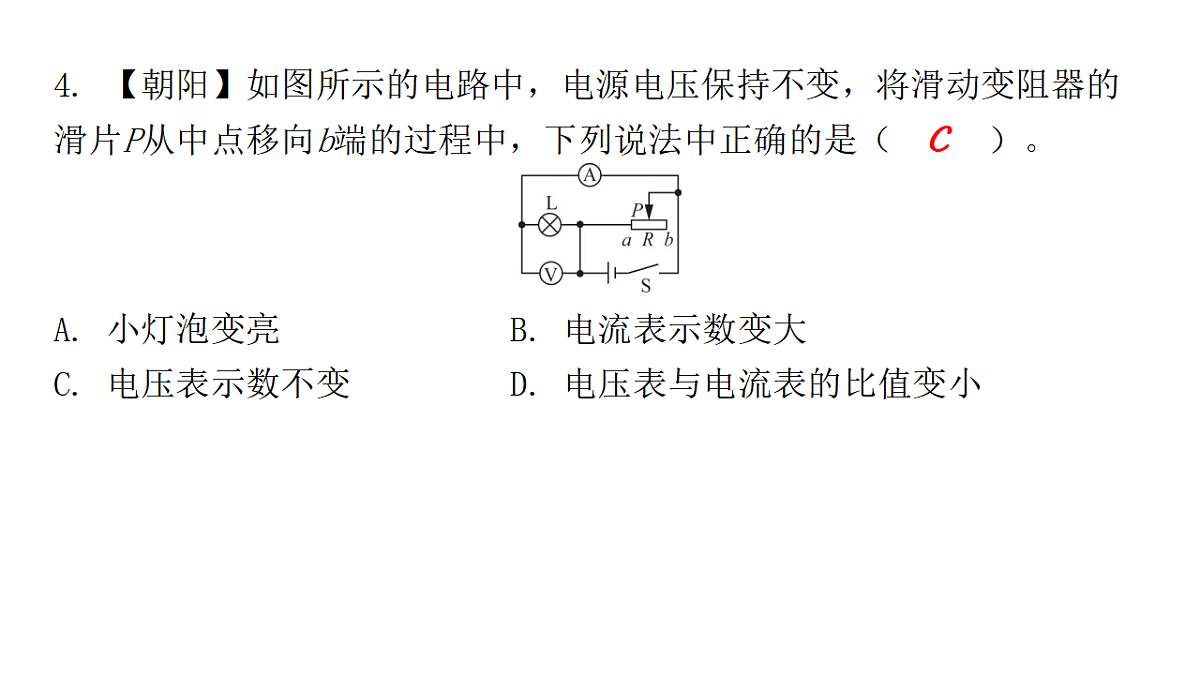

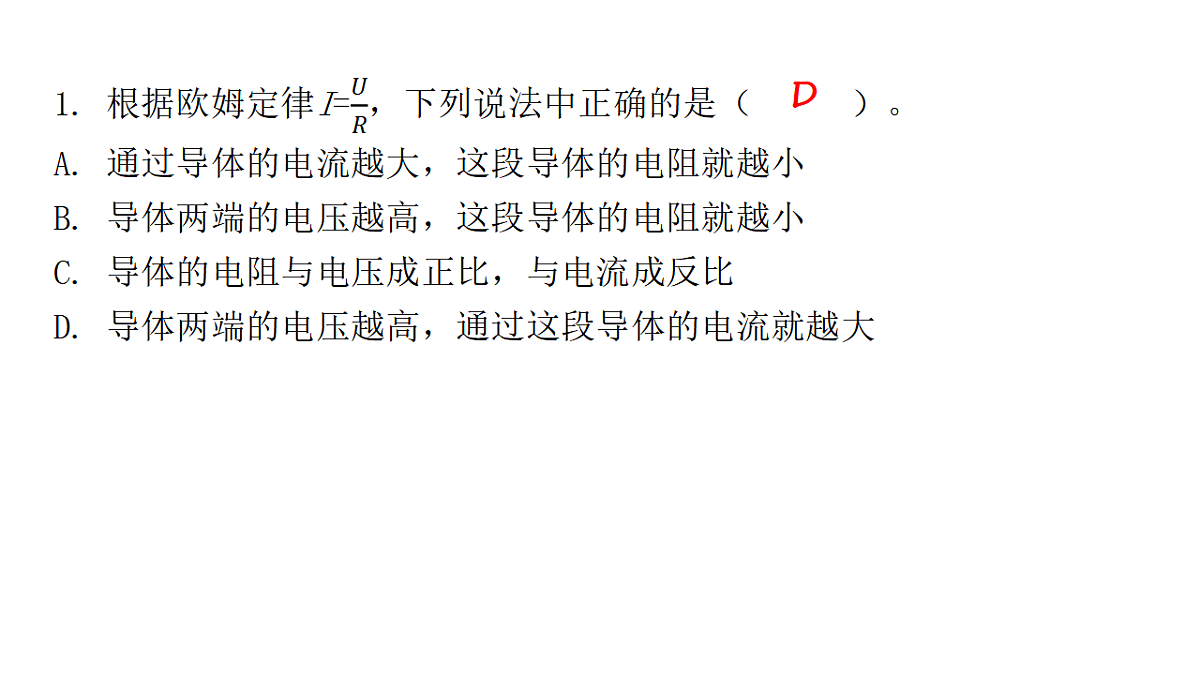

17.2　欧姆定律 　　理解欧姆定律的内容及其数学表达式，并能利用欧姆定律及其变形公式进行简单的电学计算。 D2. 在一段电阻不变的导体两端加20V电压时，通过它的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（　A　）。A3. 如图所示为甲、乙两电阻中的电流与其两端电压的关系图像，根据图像分析，下列说法中正确的是（　A　）。A4. 【朝阳】如图所示的电路中，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法中正确的是（　C　）。C5. 如图所示的电路中，电源电压恒不变，R1=3R2，开关S断开时电流表示数和开关S闭合时电流表示数之比为（　A　）。A6. 在如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP使电压表示数为2V，则（　D　）。D7. 某同学按如图所示的电路进行实验，当闭合开关后，滑动变阻器滑片P在最右端，得到下表中实验1的数据；滑动变阻器滑片P向左移动到某位置时，得到下表中实验2的数据。请根据实验数据，求：（1）电源电压。【答案】（1）因为R1和R2串联，所以电源电压U=U1+U2=4V+8V=12V。（2）电阻R1的值。 （3）滑动变阻器的最大阻值和实验2中滑动变阻器接入电路部分的阻值。 （4）电压表V1示数的变化范围。（4）当滑动变阻器的滑片P在最右端时，电压表V1示数最小为4V；当滑动变阻器滑片P在最左端时，电压表V1示数最大，即为电源电压12V，所以电压表V1示数的变化范围是4~12V。 8. 近年来，火灾事故频繁发生，给人民的生命和财产带来了重大的损失。为了能够及早发现火情以避免火情的扩散，也为了增加人们逃生的机会，小明设计了一种火灾烟雾报警装置，其原理如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示数减小至某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，（　D　）。D9. 如图甲所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I\|U关系图像如图乙所示，则下列判断中正确的是（　A　）。 甲 乙A 10. 如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3∶5，此时灯L1、L2的电阻之比是（　D　）。D 11. 如图甲所示的电路中，灯L的额定电流为0.25A（超过此电流灯泡极易烧坏），其电流与电压关系如图乙所示，滑动变阻器R的规格为“50Ω　1A”，电流表量程为0~0.6A，电压表量程为0~3V。闭合开关S，调节R，当电压表的示数为1.5V时，灯L恰好正常发光。下列说法中正确的是（　B　）。B   12. （1）如图甲所示为电阻A和B的I\|U图像，由图像可知：电阻A的电阻为 Ω；将电阻A和B并联后，接在电压为1V的恒定电源两端，则干路电流是 A。 50.6 （2）如图乙所示，电源电压恒定不变，R1=10Ω，R2=20Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙= ⁠；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙= 。 3∶21∶3   （3）如图丙所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图丁所示，则电源电压为 ，滑动变阻器的最大阻值为 。  丙 丁6V20Ω   （1）电源电压U和滑动变阻器的最大阻值R最大。 （2）滑动变阻器允许接入电路的最小阻值R最小。   B15. 【广西】如图所示为某简易煤气检测电路，其中Q为气敏电阻，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（　A　）。A16. 如图甲所示的电路图中，R1为定值电阻，RP为滑动变阻器，闭合开关S，RP的滑片从一端移动到另一端，得到电压与电流关系的图像如图乙所示，下列说法中正确的是（　D　）。D    17. 某研究性学习小组的同学设计了一种测定风力的装置，其原理如图甲所示，迎风板与轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，匀质金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好。已知电源电压恒为4.5V，定值电阻R为1Ω。金属杆接入电路中的电阻Rx与迎风板所承受风力F的关系如图乙所示。（1）若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置画出电压表。【答案】（1）如下图所示。（2）求无风时电压表的示数，并在图丙中标出电流表和电压表在无风时指针的位置。 （3）如果电压表的量程为0~3V，求该装置所能测量的最大风力。
