第十七章欧姆定律 随堂练习课件(有答案) 2025-2026学年人教版（2024）物理九年级全一册

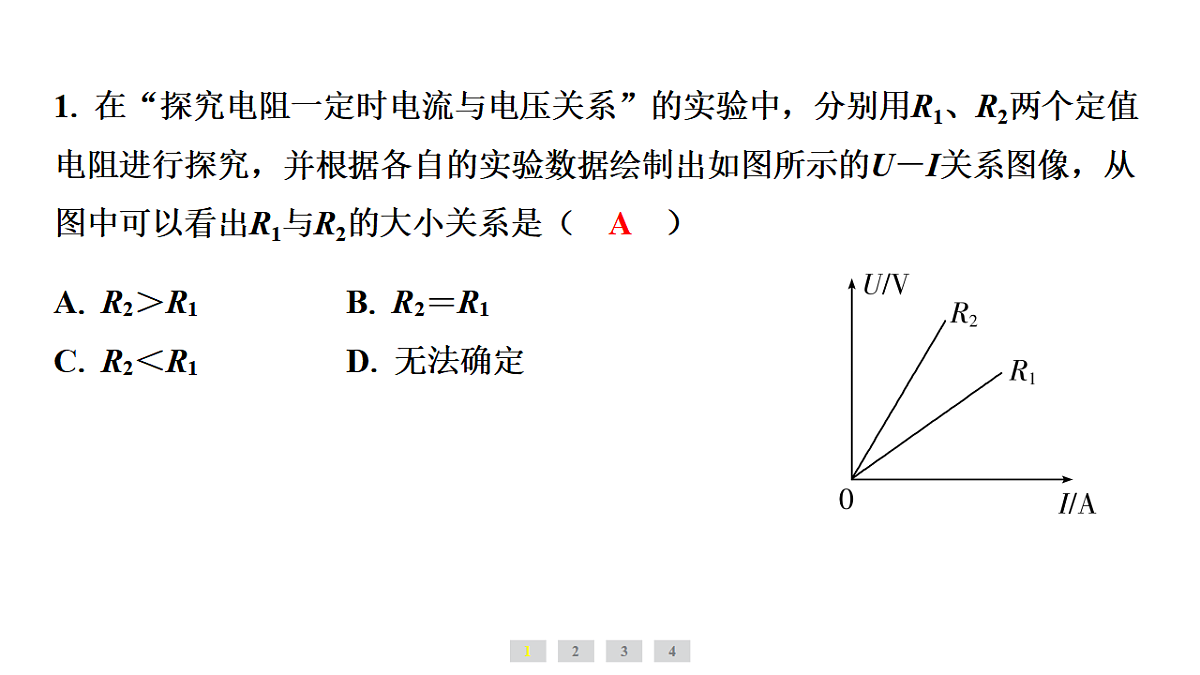

第1节　电流与电压、电阻的关系1. 在“探究电阻一定时电流与电压关系”的实验中，分别用R1、R2两个定值电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是（　A　）A2. 关于电流、电压和电阻的说法正确的是（　B　）B3. 在“探究电阻一定时电流与电压的关系”实验中，用定值电阻进行实验，得出了电流与电压的关系，图中I－U图像正确的是（　B　）B4. 小明想探究“电压一定时电流与电阻的关系”，某次测量时电流表的示数如图甲所示，此时电流为 A；经过测量多组数据后绘制出I－R图像如图乙所示，由图像得到的结论是 ⁠ ⁠。0.3　导体两端的电压一定时，通过导体的电流与导体的电阻成反比　参考答案1. A　2.B　3.B4. 0.3　导体两端的电压一定时，通过导体的电流与导体的电阻成反比
