第十七章 欧姆定律 微专题二 其他方法测电阻课件(有答案解析)-2025-2026学年物理人教版九年级全一册

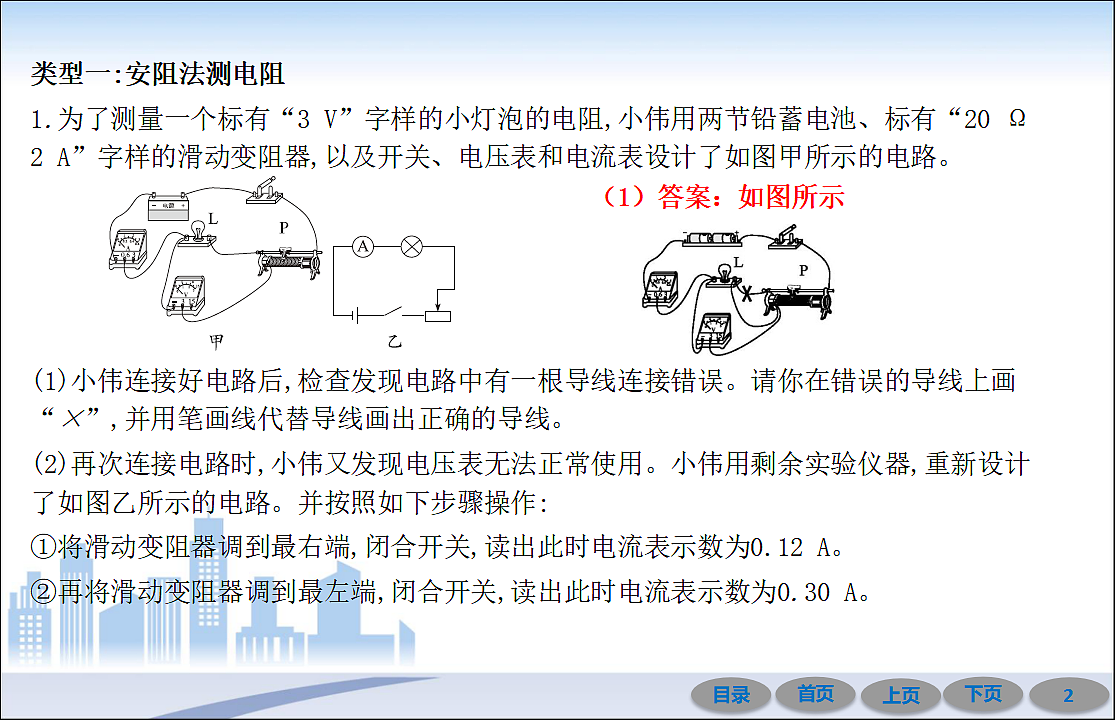

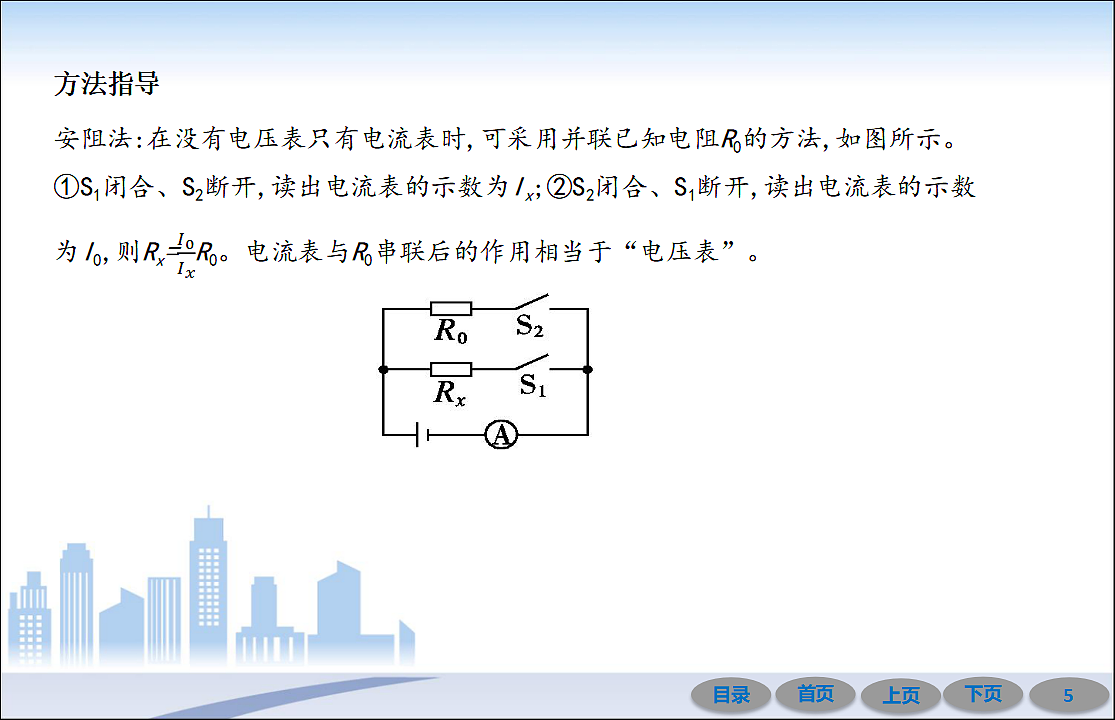

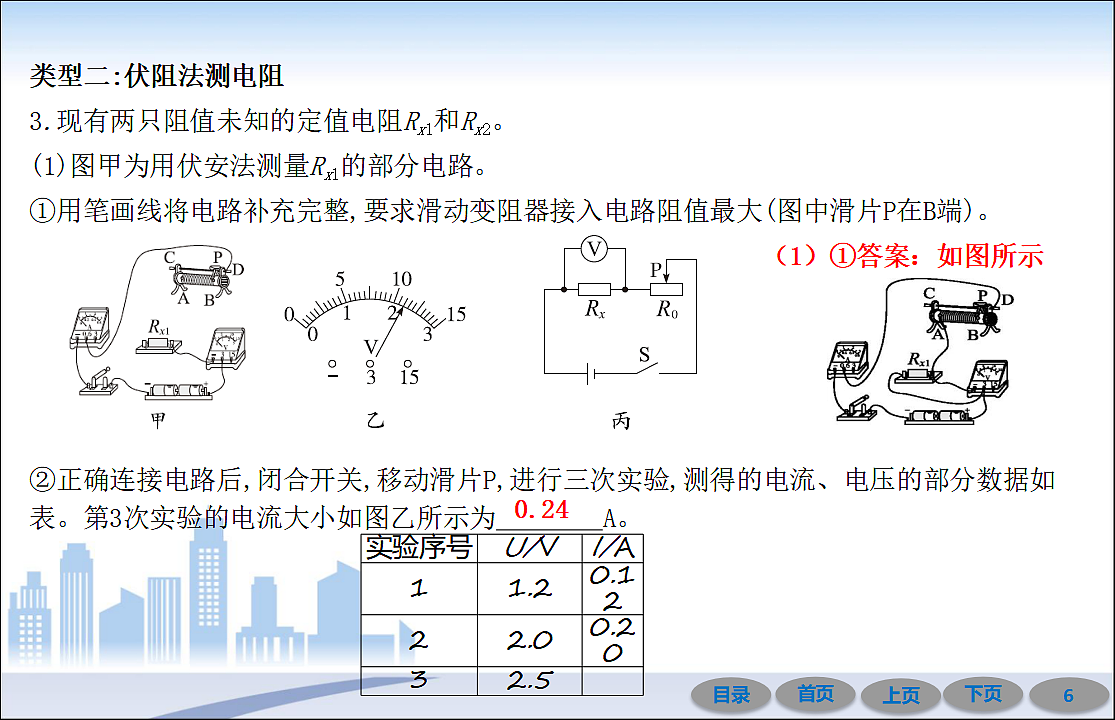

微专题二　其他方法测电阻类型一:安阻法测电阻1.为了测量一个标有“3 V”字样的小灯泡的电阻,小伟用两节铅蓄电池、标有“20 Ω　2 A”字样的滑动变阻器,以及开关、电压表和电流表设计了如图甲所示的电路。(1)小伟连接好电路后,检查发现电路中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。(2)再次连接电路时,小伟又发现电压表无法正常使用。小伟用剩余实验仪器,重新设计了如图乙所示的电路。并按照如下步骤操作:①将滑动变阻器调到最右端,闭合开关,读出此时电流表示数为0.12 A。②再将滑动变阻器调到最左端,闭合开关,读出此时电流表示数为0.30 A。  （1）答案：如图所示(3)如果认为灯丝电阻不变,根据以上数据,小伟顺利地计算出了灯泡的电阻值为　 Ω。 (4)小伟操作后反思,认为灯丝的电阻受到温度的影响,电阻值会发生变化,因此测出灯泡的电阻值并不准确,与真实值相比,应该比真实值　　　　(选填“偏大”“偏小”或“相等”)。2.小明在测量未知电阻Rx阻值的实验中,设计了如图甲所示的实验电路。13.3偏大(1)正确连接后,闭合开关S,移动滑动变阻器的滑片P,当电压表示数为2.7 V时,电流表示数如图乙所示,则电阻Rx=　　　　Ω。 (2)若实验中只有一个电流表和一个已知阻值为R0的定值电阻,小明设计了如图丙所示的电路,同样可以测量未知电阻Rx的阻值,实验步骤如下,请完成填空:①闭合开关S,断开开关S1,读出电流表示数为I1;②闭合开关S,闭合开关S1,读出电流表示数为I2;③计算出待测电阻Rx=　　　　(用R0、I1、I2表示)。9  类型二:伏阻法测电阻3.现有两只阻值未知的定值电阻Rx1和Rx2。(1)图甲为用伏安法测量Rx1的部分电路。①用笔画线将电路补充完整,要求滑动变阻器接入电路阻值最大(图中滑片P在B端)。②正确连接电路后,闭合开关,移动滑片P,进行三次实验,测得的电流、电压的部分数据如表。第3次实验的电流大小如图乙所示为　　　　A。 （1）①答案：如图所示0.24　③Rx1的阻值为　　　　 Ω(结果保留一位小数)。 ④实验结束后,应先断开　　　　,拆除　　　　两端的导线。 (2)用图丙所示的电路可以测出Rx2的阻值。图中有两只阻值已知分别为R1和R2的定值电阻,R0为电阻箱,电源电压恒定。①只闭合S1,记录电压表V1的示数U。②只闭合S2,调整电阻箱的阻值,使电压表V2的示数也为U,记录此时电阻箱的阻值R。③则Rx2=　　　　。 10.1　开关　电源　 4.如图甲所示的是小明测量未知电阻Rx(阻值约为5 Ω)的实验电路,滑动变阻器的规格为“30 Ω　1 A”,电源电压为3 V。(1)开关闭合前,应将滑动变阻器的滑片置于最　　　　(选填“左”或“右”)端。 (2)检查电路无误后,闭合开关,发现电流表无示数,电压表示数接近电源电压,则故障原因可能是电阻Rx　　　　(选填“断路”或“短路”)。 左 (3)排除故障后,闭合开关,电流表示数为0.4 A,电压表示数如图乙所示。则Rx=　　 Ω;接下来他移动滑动变阻器的滑片,测出多组电压、电流数值,这样做的目的是　　　(选填“A”或“B”)。 A.多次测量求平均值减小误差B.多次测量寻找普遍规律避免偶然误差(4)实验结束后,该小组用电压表和一个已知最大阻值为R0的滑动变阻器,测量未知电阻Rx的阻值。他们设计了如图丙所示电路图,实验操作如下:①将滑动变阻器滑片P移到最右端,闭合开关S,此时电压表的示数为U1。②将滑动变阻器滑片P移到最左端,此时电压表的示数为U2。③则Rx=　　　　　　(用R0、U1、U2表示)。 5.5A  类型三:等效替代法测电阻5.在测量未知电阻阻值的实验中,提供的实验器材有:电源(电压3 V)、滑动变阻器R(0~50 Ω)、电阻箱R0(0~9 999 Ω)、电压表(0~3 V)、开关及导线若干。小北设计的测量待测电阻Rx阻值的电路如图甲所示。(1)他的测量步骤如下:第1步,只闭合开关　　　　,调节　　　　(选填“R”或“R0”),使电压表的示数为2 V;第2步,只闭合开关　　　　,调节　　　　(选填“R”或“R0”),使电压表的示数仍为2 V,读出此时电阻箱接入电路中的阻值(如图乙所示),则待测电阻的大小为　　　　Ω。 (2)在第2步的实验中,若在调节开关时,不小心将滑动变阻器的滑片向左移动了少许,其他操作正确,则Rx的测量值　　　　(选填“大于”“小于”或“等于”)真实值。 S、S1　R　S、S2　R0　30　小于方法指导等效替代法测电阻是伏安法测电阻的变形,一般分两个步骤:第一步先把待测电阻其他器材按“伏安法”测电阻的方法连入电路,读出电流表、电压表的示数;第二步,保持滑动变阻器滑片位置不变,用电阻箱代替待测电阻,调节电阻箱的阻值,当电流表、电压表示数与第一步示数相同时,读出电阻箱的示数,这就是待测电阻的阻值。
