第十七章 欧姆定律课件(有答案)-2025-2026学年物理人教版（2024）九年级全一册

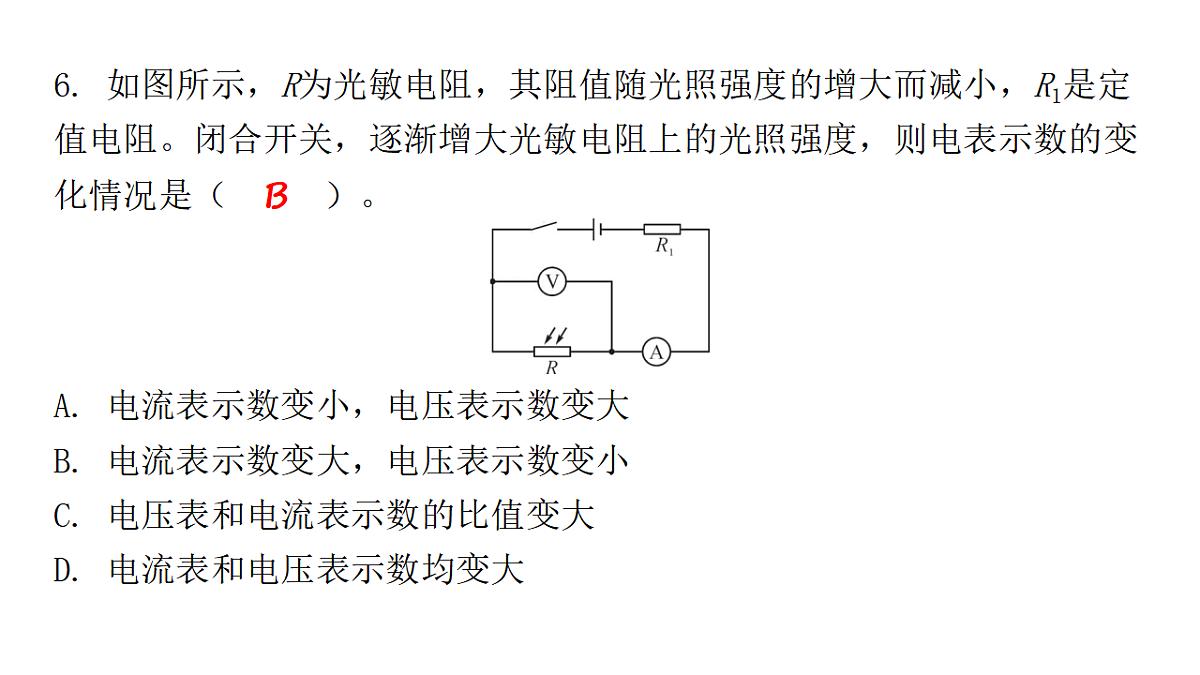

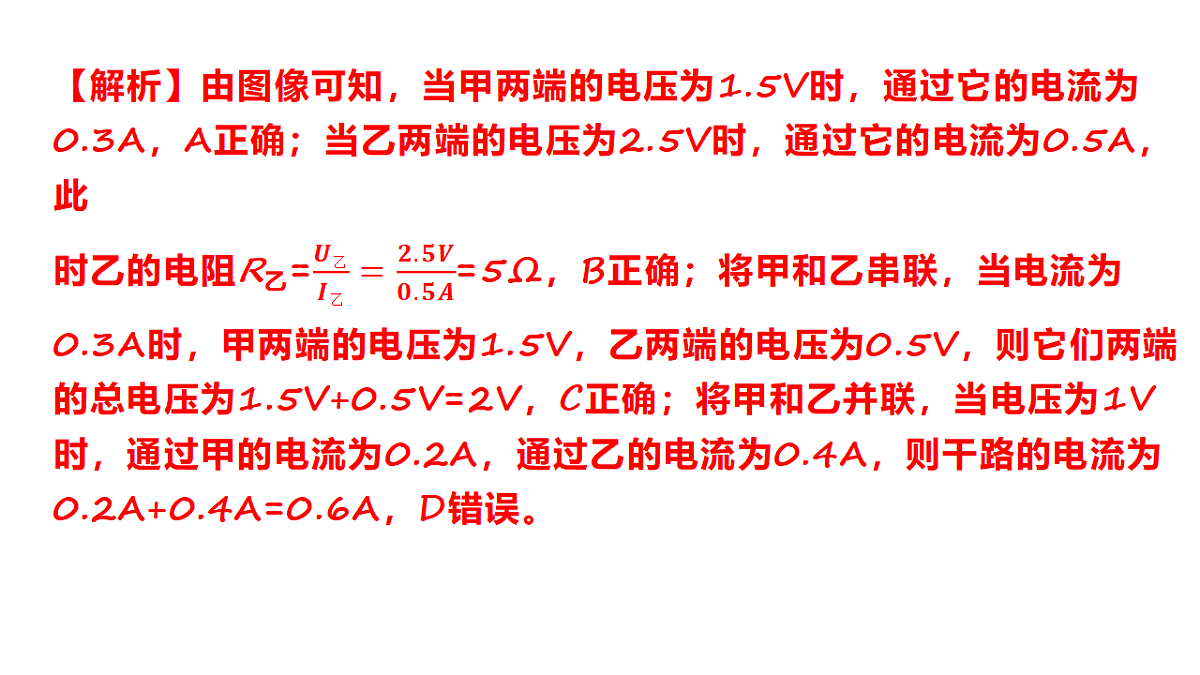

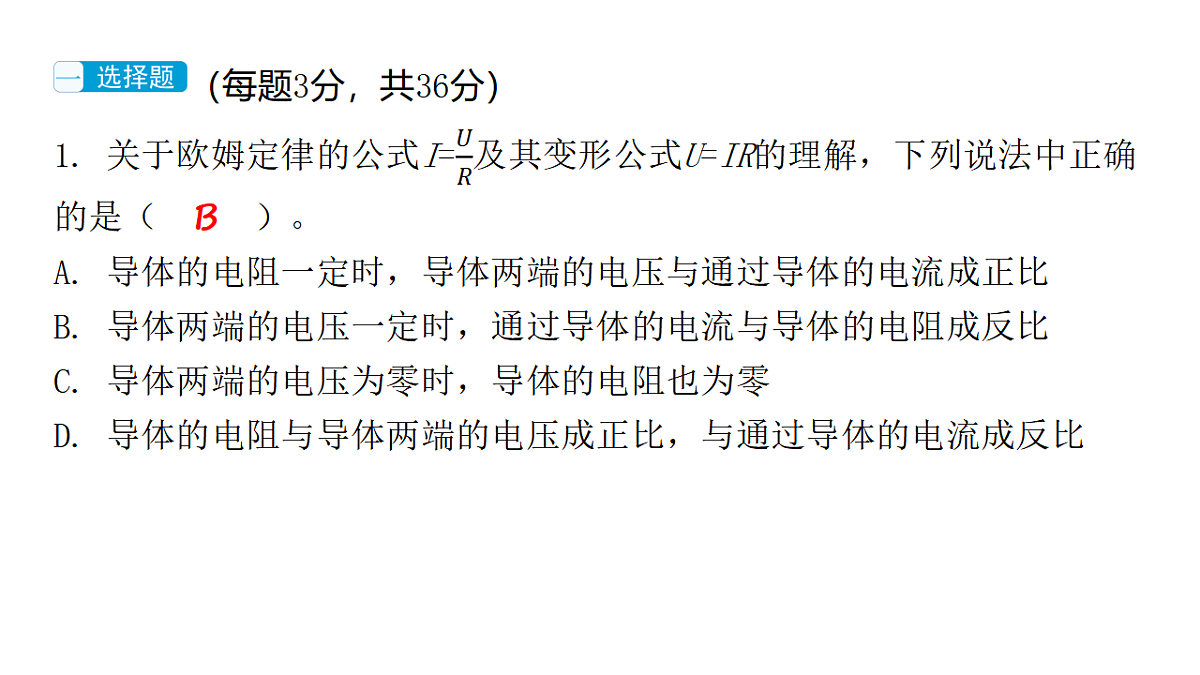

第十七章 欧姆定律 （每题3分，共36分） B2. 如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1∶R2等于（　D　）。D3. 在“探究电流与电阻的关系”的实验中，电路如图所示，闭合开关后，电流表有示数，电压表没有示数，电表本身没有故障。根据以上现象分析该电路的故障可能是（　B　）。B4. 如图所示为电阻甲和乙的I\|U图像，下列说法中不正确的是（　D　）。D 5. 如图所示的电路中，电源电压保持不变，滑动变阻器上标有“2A　20Ω”字样。以下四个图像中能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（　D　）。 A. 　　　　 B. 　　　　 C. 　　　　 D. D6. 如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，则电表示数的变化情况是（　B　）。B 7. 如图所示的电路中，电阻R1的阻值是20Ω。当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中正确的是（　C　）。①电阻R1两端的电压等于电阻R2两端的电压②电阻R2的阻值是12Ω③通过电阻R2的电流是0.4A④电源电压是12VC 8. 某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据下表中记录的数据分析，他所连接的电路可能是（　B　）。 A. 　　　 B. 　　　 C. 　　　 D. B9. 小明自制了一种测定风速的装置，如图所示，其中风速表由电压表改装而成，R为定值电阻，R1为一段弧形电阻丝，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，由于探头上、下表面空气流速不同，探头将带动滑片P绕轴上、下移动。当风速变大时（　D　）。D10. 如图甲所示为探究通过导体的电流与电阻关系的电路图（电源电压保持不变），电源电压为6V，滑动变阻器规格为“50Ω　1A”，如图乙所示为依据五次实验的数据描点绘制的I\|R图像。下列说法中不正确的是（　D　）。　　　　 甲 乙D  11. 如图所示为某创新小组的同学设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表显示的数据来反映水位的升降情况。L是一个指示灯，电路中各部分接触良好。当容器中的水位最低时，滑片P位于变阻器R的a端，则（　C　）。C12. 如图所示的电路中，已知电压表V1的量程为0~3V，电压表V2的量程为0~15V，电流表的量程为0~0.6A，定值电阻R1的阻值为10Ω，滑动变阻器R2的规格是“20Ω　0.5A”，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表、滑动变阻器正常使用的情况下，下列说法中正确的是（　C　）。C  （除标注分值外，其余每空2分，共15分）13. （3分）在探究“电流与电压和电阻的关系”时，采用的科学方法是 。探究电流与电压的关系时，保持 ⁠不变，改变电压；探究电流与电阻的关系时，保持 不变，改变电阻。 控制变量法电阻电压14. 小萱在探究“电路中一个可变电阻两端电压U与通过它的电流I的关系”时，得到如下表所示的实验数据，请根据表中数据归纳出U与I的关系：U= 。 -10Ω×I+7V15. 在安全工作的条件下，将标有“2.5V　0.3A”的小灯泡L1和标有“3V　0.3A”的小灯泡L2串联接在电源电压为5.5V的电路中，通过两灯泡的电流之比为 ；若将L1和L2并联接在另一电路中，为了保证灯泡安全，电源电压最高为 V，此时通过L2的电流为 A。（忽略灯丝电阻随温度的变化） 1∶12.50.25 16. 如图甲所示，电源电压不变，闭合开关S，滑片P由b端滑到a端，电压表示数U与电流表示数的变化关系如图乙所示，则电源电压为 V，滑动变阻器的最大阻值为 Ω。  912  （每空2分，共30分）17. 利用如图所示的电路测量未知电阻Rx的阻值，其中R0阻值已知。  （2）利用如图乙所示的电路测量Rx的阻值，闭合S后，发现电路中两个电流表的指针偏转角度相同。若R0=10Ω，则Rx= Ω。 断开S2，闭合S和S1 4018. 【金华】利用如图所示的电路研究电流与电阻的关系，其中电流表量程为“0~0.6A”，电压表量程为“0~3V”，滑动变阻器的规格为“50Ω　1A”。依次将阻值为5Ω、10Ω、20Ω的定值电阻接入A、B之间完成实验，获得数据如下表。（1）完成第一组实验，断开开关，拆下5Ω的电阻，改接10Ω的电阻。继续操作有以下四步：①闭合开关；②将滑动变阻器的滑片移到最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序是 。 （2）上述操作④中，判断滑片已处于适当位置的依据是 ⁠ 。 ②①④③电压表示数为2V（3）依据表中数据作出了下列图像，其中正确的是 ⁠（填字母，多选）。  A. 　　　 B. 　　　 C. 　　　 D. （4）要完成本次实验，电源最多只能将 节干电池串联。 AB419. 某班同学分组做“利用伏安法测量定值电阻R的阻值（阻值为10Ω左右）”的实验，器材有：两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。（1）小青所在小组顺利按电路图连接好实物电路，经检查无误后开始实验。请用笔画线代替导线把图甲中的电路连接完整（要求滑动变阻器的滑片向左移动时电流表示数变小）。【答案】如下图所示。（2）小青闭合开关，调节滑动变阻器，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为 ，电阻R的阻值是 。 0.30A9Ω（3）小黄所在小组连接另一个电路。连接好电路后，小黄发现，电压表的示数随着滑动变阻器连入电路阻值的增大而增大，出现这个现象的原因是 。 后来他们改正了电路连接，完成了实验。（4）本实验要求多次测量取平均值，这样做的目的是 。 电压表并联在滑动变阻器两端减小误差20. 某创新小组的同学制作了一个直接测量电阻阻值的仪器，称为欧姆表。连接的电路如图所示，制作步骤如下：①在A与B之间连接导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为“0Ω”。②保持滑动变阻器R1不变，当在A与B之间接一阻值为80Ω的电阻时，电流表示数为0.3A。此时滑动变阻器R1连入电路的阻值为 Ω，把“80Ω”数值标在电流表刻度“0.3A”处。 ③据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.4A”处应标的电阻值是 Ω。 8040④用此欧姆表能直接测量接入A、B间导体的电阻阻值。请写出按此方法制成的欧姆表刻度与电流表刻度的两个不同点： ⁠ ⁠ 。 电流表的“满刻度”为欧姆表的“0Ω”，电流表的“0刻度”为欧姆表的“∞ Ω”（或电流表的刻度线均匀，欧姆表的刻度线不均匀） （共19分）21. （6分）在如图甲所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1和A2的示数分别为0.6A、1A。（1）求电源电压U。【答案】（1）由欧姆定律和并联电路电压规律，可得电源电压U=U1=I1R1=0.6A×20Ω=12V。（2）求滑动变阻器连入电路的阻值R2。  （3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求此时电路中的总电阻R总及滑动变阻器连入电路的阻值R2'。（3）由题意知，电流表A1的示数恒为0.6A，由题图乙可知，其示数不是0.6A，则题图乙所示为电流表A2的示数，A2的量程为0~3A，故其示数为1.2A； 22. （6分）小敏看到超载车损坏公路的新闻报道后，设计了一个称量车重的模拟电路，将载重转化成电流表示数，如图甲所示，电路由电源、称重计（电流表，量程为0~0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压为8V，滑动变阻器R1长40cm、总电阻为20Ω，且电阻的大小与其接入电路的长度成正比，弹簧的长度与受到的压力之间的关系如图乙所示，当没有载物时，变阻器滑片指在最上端，电流表示数是0.1A。 （1）定值电阻R0的阻值是多少？ （2）最大载重时，该模拟电路的电流表示数是多少？（保留两位小数，下同）（2）由题图乙可知，弹簧的最大压缩量ΔL=L-L1=40cm-24cm=16cm。 （3）小华觉得最大载重时，该模拟电路的电流表示数至少应该超过满偏量程的一半，则应选择定值电阻R2=20Ω、R3=5Ω和R4=1Ω中哪一个替换R0？替换后，最大载重时，电流表示数是多少？   23. （7分）【温州】温州地区常受台风侵袭。为测量风速，小明设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连。挡风板的挡风面积为0.2m2，均匀电阻丝AB的长为20cm，阻值为10Ω，电源电压U0恒为6V，保护电阻R0的阻值为14Ω，电压表量程为0~3V。弹簧弹力F与弹簧长度改变量x的关系如图乙所示。无风时，滑片P在A处。有风时，滑块移动，稳定后读出电压表示数，计算并查阅下表数据可知风速及风级。 表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积受到的风力）。测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。（1）在滑片P左移的过程中，电路的总电阻 （填“变大”“不变”或“变小”）。 （2）当电压表示数U为2V时，风速仪所测的风为几级？不变  （3）小明想在风速仪的电压表上直接标出风速，查阅资料后获知该挡风板所受的风力与风速的平方成正比。经计算，他画出了风速v与电压表示数U的关系曲线，如图丙所示。后因保护电阻R0损坏，他将其换成了阻值为5Ω的电阻，请你在图丙的坐标系中大致画出更换电阻后的风速v与电压表示数U的关系曲线，并在曲线上标出所能测量的最大风速的对应点Q。（3）如下图所示。
