16.3 电阻 课件(有答案)- 2025-2026学年物理人教版（2024）九年级全一册

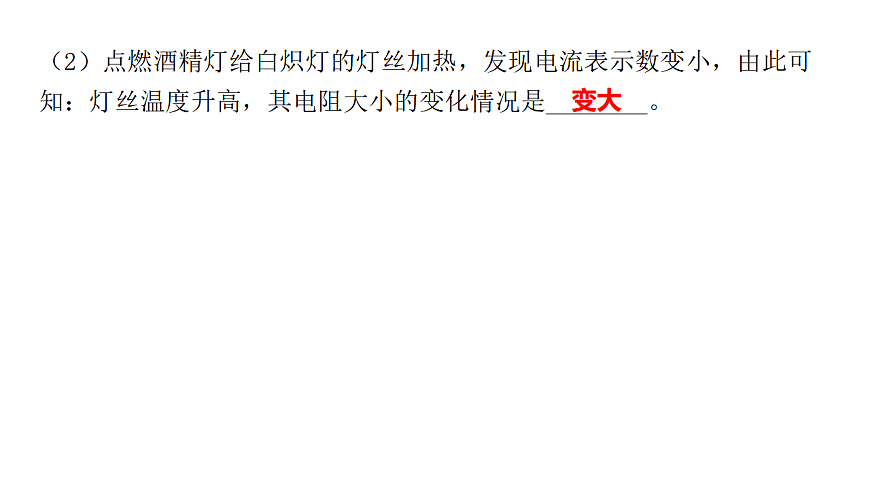

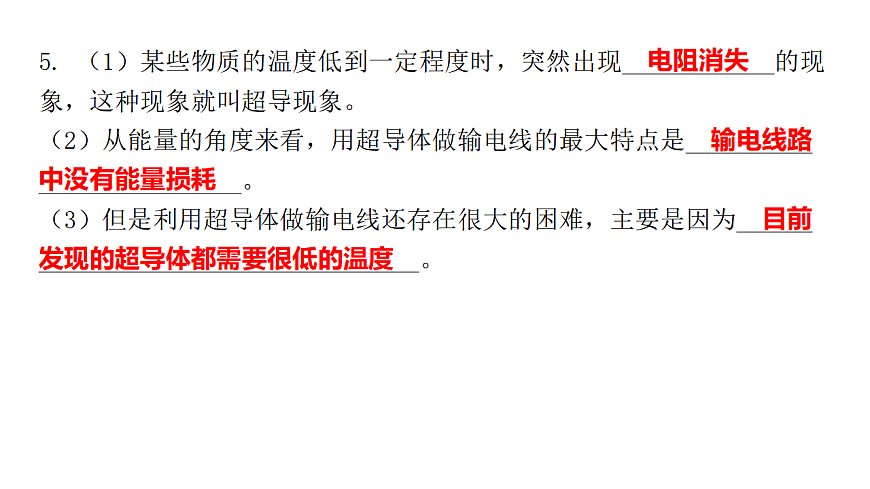

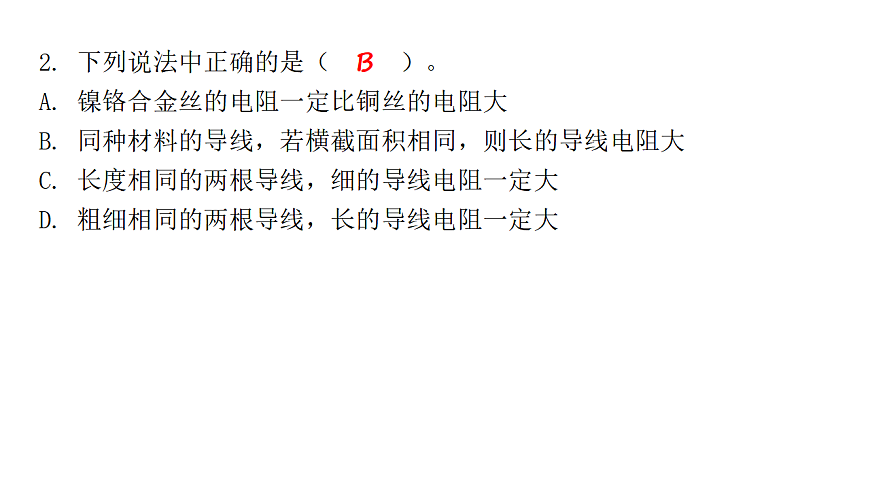

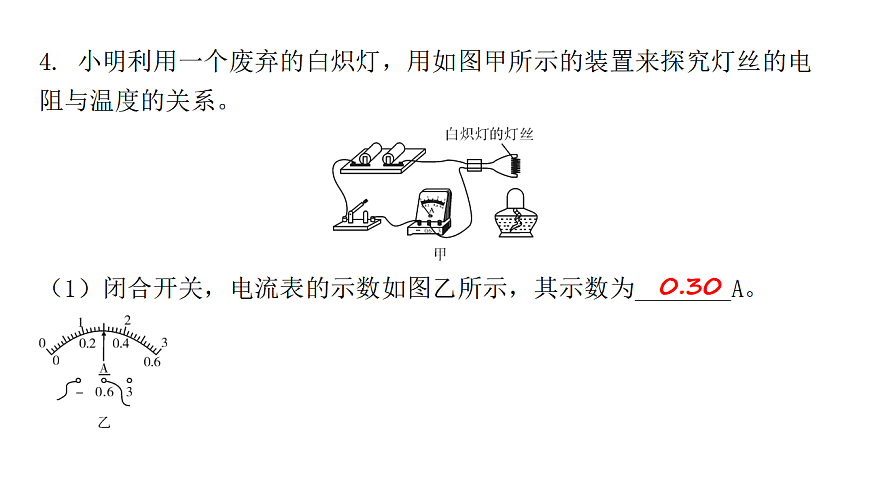

16.3　电阻 1. 理解电阻的概念，知道电阻的符号、单位及单位换算。2. 通过“探究影响导体电阻大小的因素”的实验，理解电阻的大小与导体的材料、长度、横截面积和温度等因素有关。1. 关于导体的电阻，下列说法中正确的是（　C　）。C2. 下列说法中正确的是（　B　）。B3. 下列做法中能使导体电阻变小的是（　B　）。B4. 小明利用一个废弃的白炽灯，用如图甲所示的装置来探究灯丝的电阻与温度的关系。（1）闭合开关，电流表的示数如图乙所示，其示数为 A。 0.30（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度升高，其电阻大小的变化情况是 。 变大5. （1）某些物质的温度低到一定程度时，突然出现 ⁠的现象，这种现象就叫超导现象。 （2）从能量的角度来看，用超导体做输电线的最大特点是 ⁠ 。 （3）但是利用超导体做输电线还存在很大的困难，主要是因为 ⁠ 。 电阻消失输电线路中没有能量损耗目前发现的超导体都需要很低的温度6. 下表是用不同材料制成的不同规格的导线在20℃时的电阻值，仔细分析表中数据，回答下列问题：（注：L为导线的长度，S为导线的横截面积）（1）写出两条结论：① 。 ② ⁠ 。 在长度、横截面积一定时，导体的电阻大小与材料有关在材料、横截面积一定时，导体的电阻大小与导体的长度有关，导体越长，电阻越大（2）提出一个与表中数据有关的物理问题： ⁠ ？ 为什么通常用铜、铝做导线（合理即可） 7. 小明用如图所示的电路探究影响金属丝电阻大小的因素。他手边除了有电路中的器材外，还有一根镍铬合金丝。下列实验：①探究电阻大小与金属丝长度的关系；②探究电阻大小与金属丝横截面积的关系；③探究电阻大小与材料的关系。其中能进行探究的实验有（　B　）。B8. 为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标明的直径要小。这种电线不符合规格的主要原因是（　D　）。D9. （1）铜导线甲、乙长度相等，甲的横截面积大于乙的横截面积，则甲导线的电阻 乙导线的电阻。 【解析】（1）导体的长度、材料相同时，横截面积越小，电阻越大，所以甲导线的电阻小于乙导线的电阻。小于  4R 10. 学习了电学知识后，小明对影响导体电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干。实验过程：连接如图甲所示的电路，将合金丝以不同方式分别接入导线A、B之间，闭合开关S后，记录的数据如下表所示，请回答下列问题：0.6（1）如图乙所示是一根合金丝接入电路时电流表的读数，请将记录数据的表格补充完整。（2）分析表中的数据，得到以下结论：①电阻的大小与长度的关系是：横截面积相同的同种导体， ⁠ 。 ②电阻的大小与横截面积的关系是：长度相同的同种导体， ⁠ 。 导体的电阻跟长度成正比导体的电阻跟横截面积成反比（3）进行多次测量的目的是 。 得出普遍规律，使结论更具普遍性11. 小刚在学习电阻的过程中了解到“金属导体的电阻一般随导体温度的升高而增大”。他想：铅笔芯也是导体，铅笔芯的电阻与温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验。（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同 ⁠时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系。 温度（2）小刚设计了如图甲所示的电路，主要实验过程如下：①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流。② ，每隔10s测量并记录通过它的电流。 ③再分别将HB型、2B型铅笔芯接入电路，重复以上实验过程。用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐升高（3）下表是小刚他们记录的实验数据：由于同学粗心，漏掉了其中一个数据，请你按如图乙所示的电流表示数将上表补充完整，分析表中数据可以初步得出结论：铅笔芯的电阻随温度的升高而 。 （4）小刚他们的实验存在什么不足？写出其中一条： ⁠ 。 0.28减小铅笔芯容易燃烧，加热时的温度不宜太高（合理即可） 12. 导体对电流有阻碍作用，电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体。下列说法中正确的是（　D　）。D13. 在“探究导体的电阻大小跟哪些因素有关”的实验中，a、b、c是镍铬合金丝，d是锰铜合金丝；a、b的长度相同而粗细不同；a、c的粗细相同而长度不同；c、d的长度和粗细都相同。（1）小明的猜想是：①电阻大小可能与导体的材料有关。小亮的猜想是：②电阻大小可能与导体的温度有关。小敏的猜想是：③电阻大小可能与导体的长度有关。根据你掌握的电学知识，你认为：电阻大小还与 有关。 导体的横截面积（2）如图所示为三位同学为上述探究活动准备的实验器材，他们已完成了部分实物的连接。若电阻受温度的影响可以忽略，要探究猜想①，应该控制 不变；要探究猜想③，应该选用 （填导线的代号字母）两根导线进行对照实验。 导体的长度、横截面积a、c14. 【湖州】某兴趣小组的成员探究影响导体电阻大小及灯泡亮暗的因素时，他们做了如图甲所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同时灯泡逐渐变亮。 甲　（1）通过实验可得出结论：导体的电阻大小与 ⁠有关；灯泡的亮暗与通过灯泡的电流大小有关。 导体的长度（2）小明认为决定灯泡亮暗的因素只有电流大小，请你设计一个实验来否定小明的观点（只需在图乙的方框内画出电路图）。 乙实验材料：两个不同规格的灯泡L1和L2、电池组、开关S及导线若干。【答案】如下图所示。（3）接下来，小明又做了如下实验：将整条镍铬合金丝AB接入电路，闭合开关，先用大功率吹风机对镍铬合金丝吹一段时间热风，再改用冷风挡对镍铬合金丝吹冷风，在整个过程中观察电流表示数的变化情况。小明做这一实验基于的假设是 。 导体的电阻大小与温度有关 15. 【深圳】在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻大小可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表。（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 ⁠来比较导体电阻的大小。 （2）为了验证上述猜想①，应选用编号为 ⁠的两根电阻丝分别接入电路进行实验。 （3）分别将A和C两电阻丝接入电路中M、N两点间，发现C电阻丝接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截面积越 ，电阻越大。 （4）为了探究电阻大小与导体材料的关系，则D电阻丝的长度应为 m。 电流表的示数大小A、B小0.5
