4.1.2垂线（课件）2025-2026学年2024华东师大版七年级数学上册课件

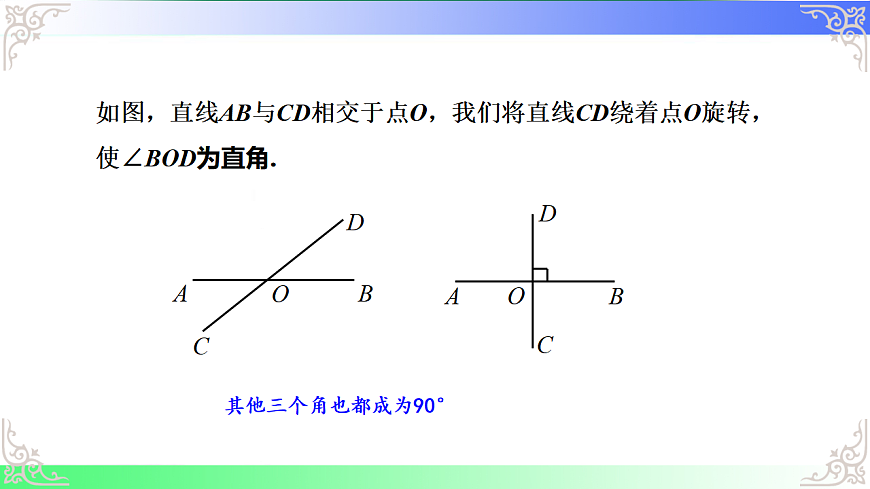

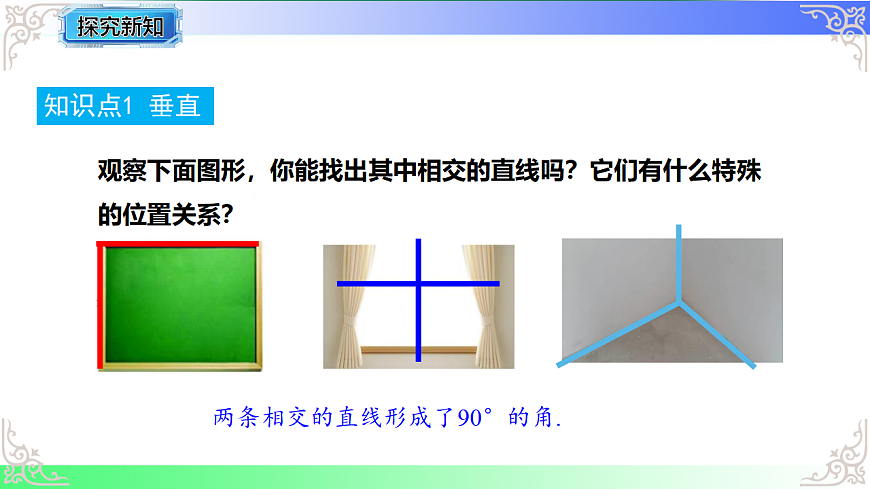

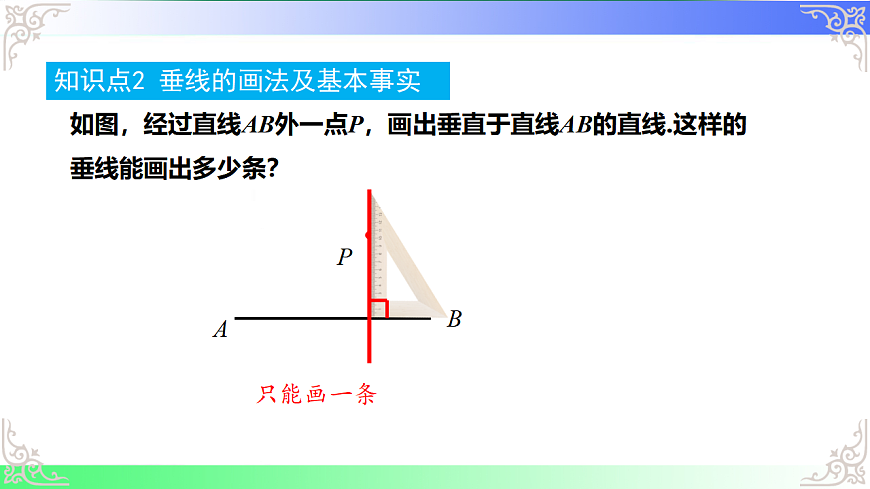

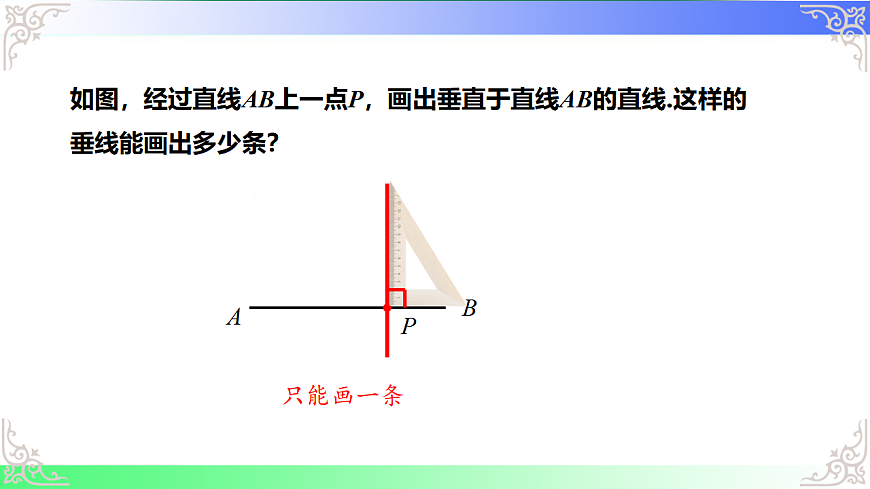

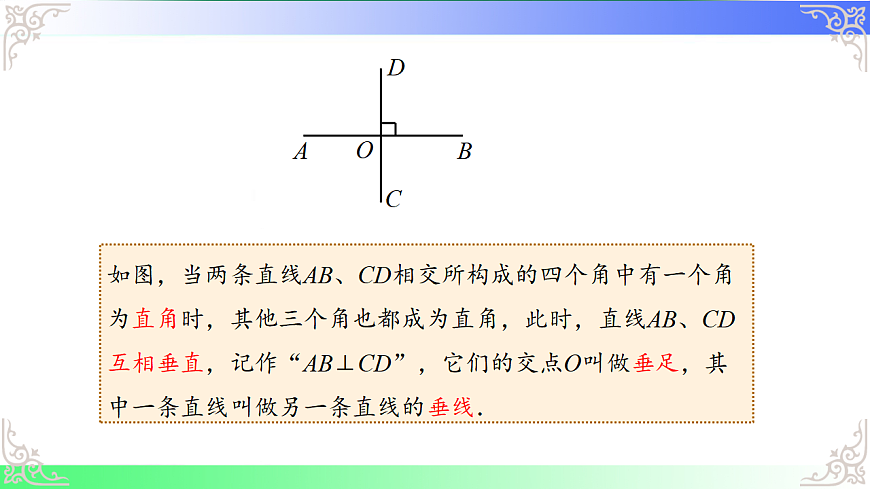

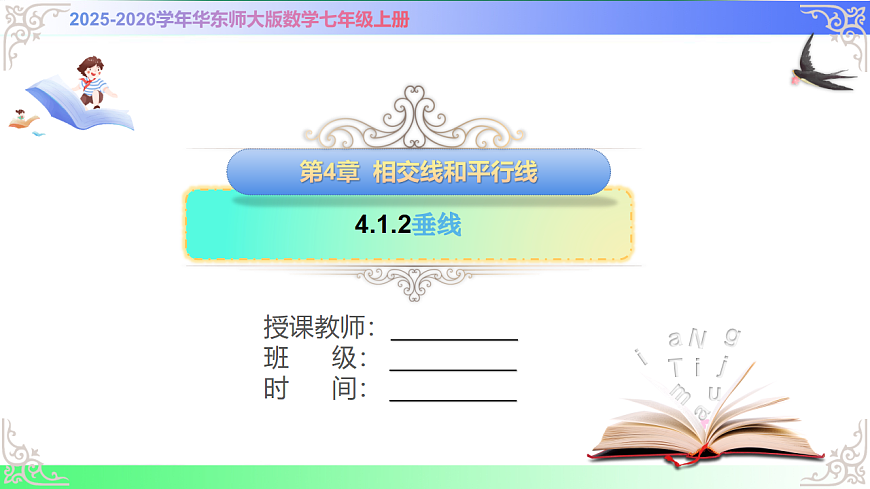

幻灯片 1：封面标题：4.1.2 垂线学科：数学年级：七年级上册版本：华东师大版副标题：认识相交直线中的垂直关系幻灯片 2：情境引入 —— 生活中的 “垂直” 实例场景 1：日常物品中的垂直课桌的邻边（长与宽）互相垂直、墙角的两条棱（墙面与地面的交线）互相垂直、书本封面的邻边互相垂直场景 2：建筑与交通中的垂直高楼与地面垂直（确保建筑稳定）、十字路口的两条道路互相垂直、电线杆与地面垂直场景 3：工具与图形中的垂直三角尺的两条直角边互相垂直、量角器的 0° 刻度线与 90° 刻度线垂直、方格纸的横线与竖线互相垂直提问：这些 “垂直” 的线有什么共同特征？在几何中，如何定义 “垂线”？垂线有哪些特殊的性质？幻灯片 3：垂线的定义与表示方法1. 垂线的定义：当两条直线相交所成的四个角中，有一个角是直角（90°）时，就说这两条直线互相垂直，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足。核心特征：两条直线相交且有一个角为直角（其余三个角也必为直角，因对顶角相等、邻角互补）2. 图形表示与标注：绘制两条互相垂直的直线 AB 和 CD，交点为 O（垂足），在直角处标注 “┐” 符号（表示 90°），明确 AB⊥CD，垂足为 O3. 符号表示：用 “⊥” 表示 “垂直于”，如直线 AB 与直线 CD 互相垂直，记作 “AB⊥CD”（或 “CD⊥AB”），读作 “AB 垂直于 CD”；若垂足为 O，可记作 “AB⊥CD，垂足为 O”示例辨析（判断是否垂直）：图 1：两条直线相交，有一个角标注 “┐”→ 互相垂直（AB⊥CD）图 2：两条直线相交，角为 60°→ 不垂直图 3：两条直线不相交（平行）→ 不垂直（垂直是相交的特殊情况）幻灯片 4：垂线的画法（工具：直尺和三角尺）1. 过直线上一点画已知直线的垂线（以过直线 AB 上一点 P 画 AB 的垂线为例）：步骤 1：将三角尺的一条直角边与已知直线 AB 重合步骤 2：移动三角尺，使三角尺的另一条直角边与点 P 重合步骤 3：沿与点 P 重合的直角边画出直线 CD，交 AB 于 P结果：直线 CD 就是过点 P 且垂直于 AB 的直线，垂足为 P（标注 “┐”）2. 过直线外一点画已知直线的垂线（以过直线 AB 外一点 Q 画 AB 的垂线为例）：步骤 1：将三角尺的一条直角边与已知直线 AB 重合步骤 2：移动三角尺，使三角尺的另一条直角边经过点 Q步骤 3：沿经过 Q 的直角边画出直线 EF，交 AB 于 O结果：直线 EF 就是过点 Q 且垂直于 AB 的直线，垂足为 O（标注 “┐” 和垂足 O）注意事项：画法的核心是利用三角尺的直角边，确保所画直线与已知直线形成 90° 角过一点画垂线时，需明确标注垂足和直角符号，体现垂直关系幻灯片 5：垂线的性质 1—— 过一点有且只有一条直线与已知直线垂直1. 性质内容：经过一点（直线上或直线外），有且只有一条直线与已知直线垂直。关键词解析：“有” 表示存在性（至少有一条），“只有” 表示唯一性（最多有一条），即 “存在且唯一”2. 图形验证：过直线 AB 上一点 P 画垂线：尝试画第二条垂线，发现无法画出（与第一条重合或不垂直），验证唯一性过直线 AB 外一点 Q 画垂线：同理，只能画出一条垂线，验证唯一性3. 生活实例：建筑工人砌墙时，过地面上某点只能立一根与地面垂直的标杆（若立两根，必不都垂直）从教室某点到黑板边缘（已知直线），只能画出一条垂直线段（确保最短距离）注意：“一点” 可以是直线上的点，也可以是直线外的点，性质均成立；若未限定 “同一平面”，过一点可能有无数条直线与已知直线垂直（空间中），但初中阶段主要研究同一平面内的垂直。幻灯片 6：垂线段的定义与性质 2（垂线段最短）1. 垂线段的定义：过直线外一点作已知直线的垂线，这点与垂足之间的线段叫做这点到已知直线的垂线段。区别：“垂线” 是直线（无限延伸），“垂线段” 是线段（有端点、可度量长度）示例：过直线 AB 外一点 P 作 AB 的垂线，垂足为 O，线段 PO 就是点 P 到直线 AB 的垂线段2. 性质 2（垂线段最短）：连接直线外一点与直线上各点的所有线段中，垂线段最短。简单说成：垂线段最短。3. 点到直线的距离：定义：直线外一点到这条直线的垂线段的长度，叫做点到直线的距离。示例：点 P 到直线 AB 的距离就是垂线段 PO 的长度（如 PO=3 厘米，则点 P 到 AB 的距离为 3 厘米）图形演示：绘制直线 AB 和外一点 P，连接 P 与 AB 上的点 O（垂足）、C、D，形成线段 PO（垂线段）、PC、PD，测量长度得 PO
