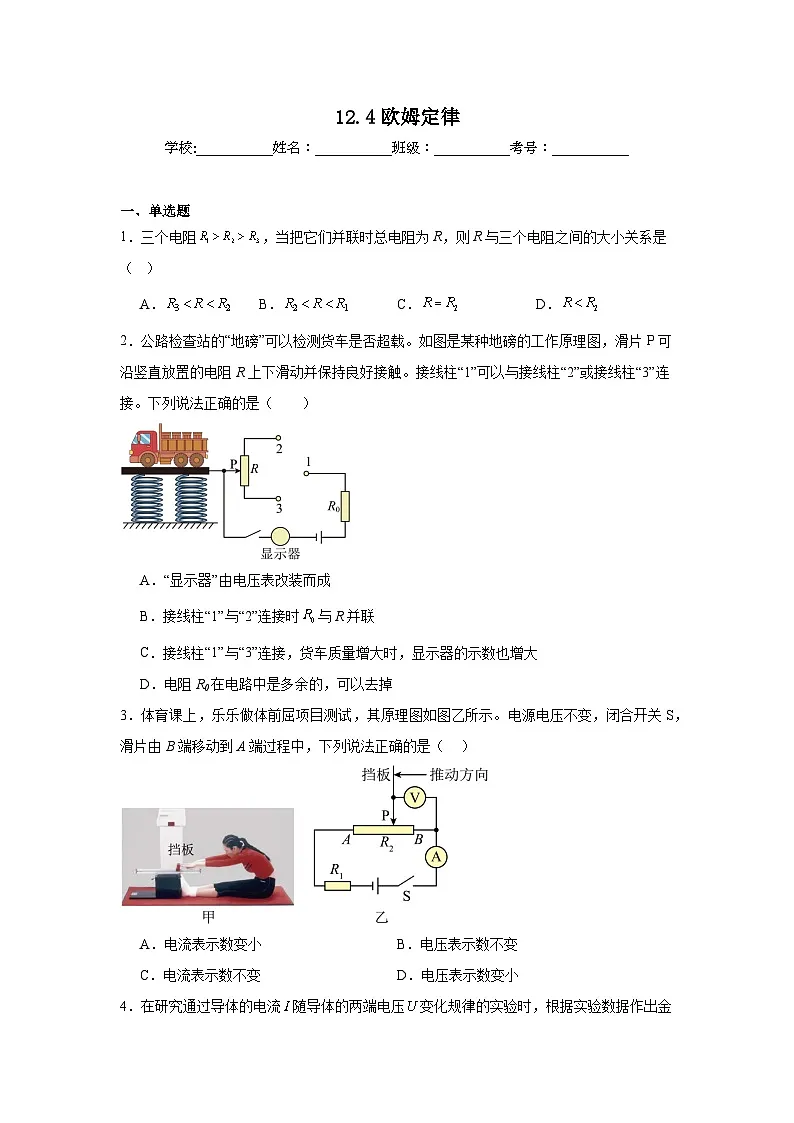

初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律精练

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律精练，共19页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．三个电阻，当把它们并联时总电阻为R，则R与三个电阻之间的大小关系是（ ）
A．B．C．D．
2．公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可沿竖直放置的电阻R上下滑动并保持良好接触。接线柱“1”可以与接线柱“2”或接线柱“3”连接。下列说法正确的是（ ）
A．“显示器”由电压表改装而成
B．接线柱“1”与“2”连接时与R并联
C．接线柱“1”与“3”连接，货车质量增大时，显示器的示数也增大
D．电阻R0在电路中是多余的，可以去掉
3．体育课上，乐乐做体前屈项目测试，其原理图如图乙所示。电源电压不变，闭合开关S，滑片由B端移动到A端过程中，下列说法正确的是（ ）
A．电流表示数变小B．电压表示数不变
C．电流表示数不变D．电压表示数变小

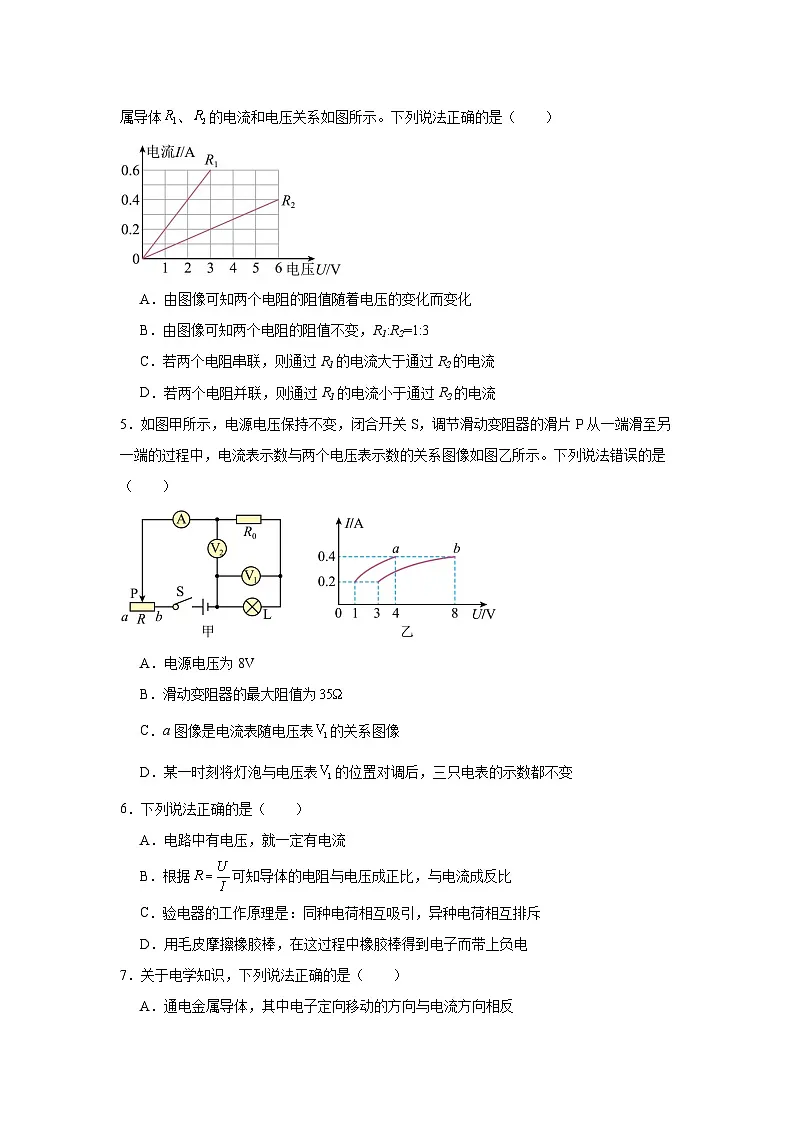

4．在研究通过导体的电流随导体的两端电压变化规律的实验时，根据实验数据作出金属导体、的电流和电压关系如图所示。下列说法正确的是（ ）
A．由图像可知两个电阻的阻值随着电压的变化而变化
B．由图像可知两个电阻的阻值不变，R1:R2=1:3
C．若两个电阻串联，则通过R1的电流大于通过R2的电流
D．若两个电阻并联，则通过R1的电流小于通过R2的电流
5．如图甲所示，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片P从一端滑至另一端的过程中，电流表示数与两个电压表示数的关系图像如图乙所示。下列说法错误的是（ ）
A．电源电压为8V
B．滑动变阻器的最大阻值为
C．a图像是电流表随电压表的关系图像
D．某一时刻将灯泡与电压表的位置对调后，三只电表的示数都不变
6．下列说法正确的是（ ）
A．电路中有电压，就一定有电流
B．根据可知导体的电阻与电压成正比，与电流成反比
C．验电器的工作原理是：同种电荷相互吸引，异种电荷相互排斥
D．用毛皮摩擦橡胶棒，在这过程中橡胶棒得到电子而带上负电

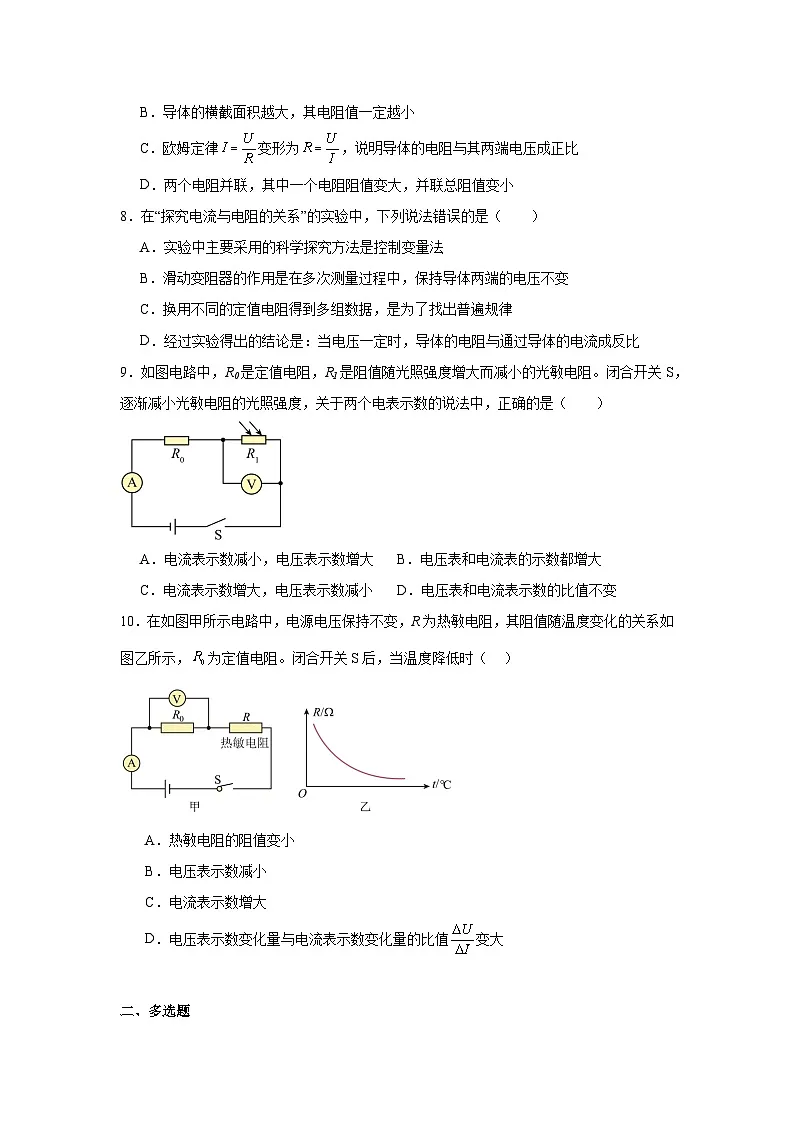

7．关于电学知识，下列说法正确的是（ ）
A．通电金属导体，其中电子定向移动的方向与电流方向相反
B．导体的横截面积越大，其电阻值一定越小
C．欧姆定律变形为，说明导体的电阻与其两端电压成正比
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
8．在“探究电流与电阻的关系”的实验中，下列说法错误的是（ ）
A．实验中主要采用的科学探究方法是控制变量法
B．滑动变阻器的作用是在多次测量过程中，保持导体两端的电压不变
C．换用不同的定值电阻得到多组数据，是为了找出普遍规律
D．经过实验得出的结论是：当电压一定时，导体的电阻与通过导体的电流成反比
9．如图电路中，R0是定值电阻，R1是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐减小光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A．电流表示数减小，电压表示数增大B．电压表和电流表的示数都增大
C．电流表示数增大，电压表示数减小D．电压表和电流表示数的比值不变
10．在如图甲所示电路中，电源电压保持不变，R为热敏电阻，其阻值随温度变化的关系如图乙所示，为定值电阻。闭合开关S后，当温度降低时（ ）
A．热敏电阻的阻值变小
B．电压表示数减小
C．电流表示数增大
D．电压表示数变化量与电流表示数变化量的比值变大
二、多选题
11．课余时间，小军设计了一款模拟调光台灯，其实物图如图所示，电源电压保持不变。闭合开关，当回形针向左移动时，下列说法正确的是（ ）
A．电流表的示数变大
B．电压表的示数变小
C．小灯泡变暗
D．为使小灯泡亮度变化更明显，可选用更细的铅笔芯
12．关于电流、电压、电阻的关系，下列说法错误的是（ ）
A．当电压一定时，导体的电阻与通过导体的电流成反比
B．当电阻一定时，通过导体的电流与导体两端的电压成正比
C．当电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比
13．关于电流、电压和电阻，下列说法中正确的是（ ）
A．通过导体的电流越大，导体的电阻越小
B．对于同一导体而言，电压与电流成正比
C．同一导体两端电压越大，通过导体的电流越大
D．控制导体两端电压不变，使导体的电阻减小，通过导体的电流增大
14．小明收集了很多材料和长度都相同但粗细不同的铅笔芯，如图所示，他自制了简易调光灯电路，闭合开关后灯泡亮了。现将夹子A向右移动，下列说法不正确的是（ ）
A．灯泡亮度变暗
B．该装置调光的原理与滑动变阻器相似
C．该实验装置可以探究导体电阻与导体材料的关系
D．若灯泡亮度变化不明显，应该调换更粗的铅笔芯
15．如图所示的电路中，电源电压保持不变，下列说法正确的是（ ）
A．断开、，电压表V无示数
B．断开、，电流表A无示数
C．先闭合，再闭合，电压表V的示数变大
D．先闭合，再闭合，电流表A的示数变小
三、填空题
16．体脂率是指人体内脂肪的质量占人体总质量的百分比。若小白在医院测体脂率时，加在两手之间的电压为，通过的电流为，则小白两手之间的电阻为 。肌肉比脂肪更容易导电，若小白通过锻炼，体脂率下降，体重不变，肌肉增加，则她的电阻 （选填“增大”、“减小”或“不变”）。
17．在电阻一定的情况下，通过导体的电流与导体两端的电压成 比。
18．电阻R与灯泡L的I-U图像如图所示。当它们串联在电压为1.5V的电源上时，电路的总电阻是 Ω；若将它们并联在电压为2V的电源上，则干路的电流是 A。
19．如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图乙中M、N两点处。则滑动变阻器的最大阻值为 Ω，电源电压是 V，电阻R1的阻值为 Ω。
20．两个定值电阻，甲标有“10Ω 1A”，乙标有“12Ω 0.5A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，此时电路中的总电阻为 Ω，电路两端允许加的最大电压为 V。
四、实验题
21．如图所示，在“探究电流跟电压的关系”的实验中，所用的实验器材：电压恒为6V的电源、电压表（量程为0~3V）、电流表（量程为0~0.6A）、定值电阻和滑动变阻器各一个，标有“0.3A”字样的小灯泡一个，开关多个，导线若干。
(1)图甲中“？”处应该接入的元件是 （填元件名称），请用笔画线代替导线，将图甲中的实物连接成完整的电路 ；
(2)实验中滑动变阻器除了保护电路，还具有 的作用；
(3)甲、乙、丙三组同学均正确完成了探究实验，并根据实验数据在同一坐标图中作出了关系图像（如图乙所示），分析图像，可得出本实验的结论： ；
(4)进一步分析图像，甲、乙、丙三组同学所画线的倾斜程度出现不同的原因是 。
五、综合题
22．图甲是某电子秤的原理图，是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R0=150Ω，当电路中的电流大于50mA时，气电保护开关S自动断开，图乙所示是压力传感器R的阻值随所受压力F变化图像；
(1)图中质量表应该用 （选填“电流”或“电压”）表改装；
(2)称量时，质量越大，R的阻值越 ；
(3)该电子秤能称量的最大质量为多少？（g取10N/kg）
23．如图所示是一款家用烟雾报警器及其简化原理图，烟雾报警器有一个外部光线无法进入的烟室，其中装有激光发射器和带有光敏电阻的电路，为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如表格所示（其中E是表示光照强度的物理量，单位为cd），激光被烟雾遮挡，使得射向光敏电阻的光照强度减小，电路中电流小于或等于200mA，烟雾报警器报警。
(1)当进入烟室的烟雾浓度增大，射向光敏电阻的光照强度 （选填“增大”或“减小”），光敏电阻阻值 （选填“增大”或“减小”）。
(2)在一次测试中，当把光照强度调为5cd时，测试电压表示数为8V；当把光照强度降为3cd时，测试电压表示数为9V。则电源电压是 。
(3)由于长时间工作，电源电压降低了1V，烟雾报警器在烟雾浓度较小时误报警。在不更换此电源的情况下，可以通过 的阻值来实现。则更换后的阻值与原阻值相比， （前两空均选填“增大”或“减小”）了 。
24．科创小组为学校科技周展会设计了一款提示器，可以提示展台上有无展品。图甲是该提示器的原理图，展台的结构由木板、弹簧、阻值不计的金属片（A、B、C）以及提示电路组成，A可将B、C接通或断开。工作时，闭合开关S，通过提示灯L是否发光可判断展台上有无展品。提示灯L和电阻的图像如图乙所示，电源电压恒定，提示灯L的额定电压为6V，实际电压不低于3V即可达到亮度要求。
(1)金属片A和弹簧的共同作用相当于电路中的 。
(2)闭合开关S，当展台上无展品时，提示灯L正常发光，提示灯L和电阻的连接方式是 ，此时电路中的电流为 A。
(3)若电阻损坏，为达到提示灯L的亮度要求，需更换阻值不超过 的电阻。
(4)科创小组发现：闭合开关S，展台上有展品时，提示灯L不发光，无法判断该装置是否正在工作。针对此现象，请对图甲虚线框内的电路提出一条改进建议： 。
《12.4欧姆定律》参考答案
1．D
【详解】因为并联电路电阻的关系为，所以并联电路的总电阻小于任一支路电阻，即小于最小的电阻，故总电阻小于，即，故D符合题意，ABC不符合题意。
故选 D。
2．C
【详解】A．“显示器”串联在电路中，可知“显示器”是由电流表改装而成的，故A错误；
B．当接线柱“1”与“2”连接时，分析电流路径，电流从电源正极流出，依次经过、回到电源负极，电流只有一条路径，所以与是串联的，故B错误；
C．接线柱“1”与“3”连接，当货车质量增大时，弹簧受到的压力增大，滑片P向下移动。由图可知，此时滑动变阻器接入电路的电阻变小。根据欧姆定律，电源电压不变，电路中的总电阻变小，所以电路中的电流变大。因为显示器是由电流表改装而成的，所以显示器的示数增大，故C正确；
D．由图可知，接线柱“1”与“3”连接时，当滑动变阻器滑片移至最下端时，滑动变阻器连入电路的阻值为0，将出现电源短路的情况，而在电路中接入电阻R0，可以避免出现电源短路，即电阻起到保护电路的作用，所以不能去掉，故D错误。
故选 C。
3．C
【详解】据图可知，电路是两定值电阻串联，电压表测R2部分电阻两端电压，当滑片由B端移动到A端过程中，由于电路中的电阻不变，则电路中的电流不变，电流表的示数不变，电压表所测部分的电阻变大，根据可知，电压表的示数会变大，故C正确，ABD错误。
故选C。
4．B
【详解】A．由图像可知，当两个电阻两端的电压变化时，通过电阻的电流也随之变化，但电压与电流的比值不变，即两导体的阻值不变，故两个电阻的阻值不随电压的变化而变化，故A错误；
B．由图像可知，R1的阻值为
R2的阻值为
故
故B正确；
C．串联电路中电流处处相等，故若两个电阻串联，则通过R1的电流等于通过R2的电流，故C错误；
D．根据并联电路的电压规律可知，若两个电阻并联，则两个电阻两端的电压相同，由于R1的阻值小于R2的阻值，根据可知，通过R1的电流大于通过R2的电流，故D错误。
故选B。
5．B
【详解】由电路图可知，闭合开关S，滑动变阻器和灯泡L、定值电阻串联，电流表测电路中的电流，电压表测灯L两端的电压，电压表测灯L和两端的电压之和。
C．根据串联电路的总电压等于各用电器两端的电压之和可知电压表的示数大于电压表的示数，所以，图乙中，a图线是电压表示数与电流表A示数关系图像，b图线是电压表示数与电流表A示数关系图像，故C正确，不符合题意；
A．当滑片位于b端时，滑动变阻器接入电路中的电阻为0，此时电路中电流最大，电压表测电源两端的电压，其示数最大，由图乙可知，电压表的最大示数为8V，则电源的电压
故A正确，不符合题意；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，
由图乙可知，电路中的最小电流
此时电压表的示数
此时滑动变阻器两端的电压
由欧姆定律得，滑动变阻器的最大阻值
故B错误，符合题意；
D．某一时刻将灯泡与电压表的位置对调后，滑动变阻器和灯泡L、定值电阻串联，则电路连接方式不变，电压表仍然测灯L两端的电压，电压表仍然测灯L和两端的电压之和，所以三只电表的示数都不变，故D正确，不符合题意。
故选B。
6．D
【详解】A．电路中有电压，同时为闭合回路，才会有电流，故A错误；
B．导体的电阻是导体本身的性质，与电流、电压无关，故B错误；
C．验电器的工作原理是同种电荷相互排斥，故C错误；
D．毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
7．A
【详解】A．通电金属导体定向移动的是电子，电子定向移动的方向与电流方向相反，故A正确；
B．电阻大小决定于导体的长度、材料、横截面积和温度，只根据横截面积无法判定电阻的大小，故B错误；
C．电阻大小决定于导体的长度、材料、横截面积和温度，与导体两端的电压、通过的电流无关，欧姆定律变形为，不能说明导体的电阻与其两端电压成正比，故C错误；
D．两个电阻并联，其中一个电阻阻值变大，通过它们的总电流减小，由欧姆定律可知并联总阻值变大，故D错误。
故选A。
8．D
【详解】A．探究电流与电阻的关系时，控制电压不变，采用控制变量法，故A正确，不符合题意；
B．在探究电流与电阻的关系时，要控制电阻两端的电压不变，当更换不同阻值的定值电阻后，电阻两端的电压会发生变化，此时需要通过调节滑动变阻器的滑片，改变滑动变阻器接入电路的电阻，从而改变电路中的电流和滑动变阻器两端的电压，使定值电阻两端的电压保持不变，所以滑动变阻器的作用是在多次测量过程中，保持导体两端的电压不变，故B正确，不符合题意；
C．换用不同的定值电阻得到多组数据，是为了避免实验的偶然性，使实验结论更具有普遍性，从而找出普遍规律，故C正确，不符合题意；
D．经过实验得出的结论是：当电压一定时，通过导体的电流与导体的电阻成反比。而电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关，与通过导体的电流和导体两端的电压无关。所以不能说导体的电阻与通过导体的电流成反比，故D错误，符合题意。
故选D。
9．A
【详解】如图所示，定值电阻R0和光敏电阻R1串联，电压表测光敏电阻R1两端的电压，闭合开关S，逐渐减小光敏电阻的光照强度，则光敏电阻R1的阻值增大，由串联电阻关系可知，电路的总电阻增大，根据欧姆定律可知，通过电路的电流减小，即电流表示数减小，根据串联分压原理，光敏电阻R1的两端电压增大，即电压表示数增大，则电压表和电流表示数的比值增大，故A正确，BCD错误。
故选A。
10．B
【详解】A．由图乙可知，随着温度的降低，热敏电阻的阻值变大，故A不符合题意；
BC．由甲图可知，R0与R串联，电压表测R0两端的电压。当温度的降低，热敏电阻的阻值变大，电路中的总电阻变大，根据可知，电路中的电流变小，即电流表示数变小；由U=IR可知，R0两端的电压变小，即电压表示数变小，故B符合题意，C不符合题意；
D．电压表示数变化量与电流表示数变化量的比值，而R0是定值电阻，阻值不变，故D不符合题意。
故选B。
11．AD
【详解】由图可知，灯泡、电流表、铅笔芯串联，电压表测量灯泡两端的电压。
ABC．闭合开关，当回形针向左移动时，铅笔芯连入电路的电阻变小，根据欧姆定律可知，电路电流变大，电流表示数变大；根据公式可知，小灯泡两端的电压变大，电压表示数变大，灯泡变亮，故A正确，BC错误；
D．铅笔芯越细，相同条件下电阻越大，回形针移动时电阻变化更明显，小灯泡亮度变化更明显，故D正确。
故选AD。
12．ACD
【详解】A．电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。当电压一定时，通过导体的电流会随电阻变化，但电阻不会随电流改变，故A错误，符合题意；
B．根据欧姆定律，当导体电阻一定时，通过导体的电流与导体两端的电压成正比，这是欧姆定律的核心结论之一，故B正确，不符合题意；
C．电阻由导体自身因素决定，与导体两端的电压无关。即使电路中电流保持一定，导体的电阻也不会随电压的变化而改变，故C错误，符合题意；
D．导体两端的电压由电源提供，其大小取决于电源本身，与导体的电阻和通过的电流没有“正比”关系，不能说电压与电流、电阻成正比，故D错误，符合题意。
故选ACD。
13．CD
【详解】A．电阻是导体的固有属性，由材料、长度、横截面积和温度决定，与电流或电压无关，故A错误；
B．根据欧姆定律，导体电阻阻值一定时，电流与电压成正比，不是电压与电流成正比，故B错误；
C．根据欧姆定律，导体电阻阻值一定时，电流与电压成正比，导体两端电压越大，通过导体的电流越大，故C正确；
D．根据欧姆定律，导体两端电压一定时，通过导体的电流与导体电阻成反比，控制导体两端电压不变，使导体的电阻减小，通过导体的电流增大，故D正确。
故选CD。
14．ACD
【详解】A．闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻变小，根据欧姆定律可知，通过灯泡的电流变大，灯泡亮度变亮，故A错误，符合题意；
B．实验中移动夹子A，铅笔芯接入电路中的长度改变，改变电阻的大小，与滑动变阻器相似，故B正确，不符合题意；
C．实验中移动夹子A，铅笔芯接入电路中的长度改变，铅笔芯的材料、横截面积、温度不变，所以探究的是导体电阻与导体长度的关系；由于材料不变，所以不能探究电阻与材料的关系，故C错误，符合题意；
D．夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，这说明铅笔芯的电阻变化较小，他应该调换更细的铅笔芯来做实验，故D错误，不符合题意。
故选ACD。
15．AC
【详解】AB. 断开、，两灯泡串联，电流表测量电路中的电流，所以电流表有示数，由于电压表V与电源的两端不相连，电压表V无示数，故A正确，B错误；
C. 先闭合，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡两端的电压，再闭合，灯泡短路，电路中只有灯泡，电压表测电源电压，所以电压表的示数变大，故C正确；
D. 先闭合，两灯泡串联，电流表测量电路中的电流，电压表测量电源电压，再闭合，灯泡短路，电路中只有灯泡，电流表测量电路中的电流，此时电路中的电阻变小，由可知电路中的电流变大，电流表的示数变大，故D错误。
故选AC。
16． 2000 减小
【详解】[1]小白两手之间的电阻为
[2]若小白的体脂率下降，体重不变，肌肉占比增大时，因为肌肉比脂肪更容易导电，所以她的电阻会减小。
17．正
【详解】根据欧姆定律及其表达式可知，电阻一定时，通过导体的电流与导体两端的电压成正比。
18． 15 0.55
【详解】[1]当电阻和灯泡串联在电压为1.5V的电源上时，串联电路中电流处处相等，通过电阻和灯泡的电流相同，由图像可知，当通过两用电器的电流均为0.1A时，电阻两端电压为0.5V，灯泡两端电压为1V，此时电路中总阻值为。
[2]当电阻和灯泡并联在电压为2V的电源上时，并联电路中，电源电压与各支路两端电压相等，由图像可知，当两用电器两端电压均为2V时，通过电阻的电流为0.4A，通过灯泡的电流为0.15A，此时电路中干路电流为。
19． 20 6 10
【详解】如图所示，R1与R2串联，电压表测R2两端电压，电流表测电流；
[1][2][3]滑片在a端时，R2接入阻值最大，电流最小，对应M点，电源电压可表示为
滑片在b处时，对应N点，电源电压可表示为
联立两式，可解得，
滑片在a端时，R2接入阻值最大，R2的最大阻值为
20． 0.5 22 11
【详解】从电路安全的角度考虑，“串联取小电流”。把标有“10Ω 1A”和“12Ω 0.5A”的两个电阻串联在同一电路中，电路中允许通过的最大电流为0.5A。
串联电路总电阻等于串联各导体电阻之和，
电路两端允许加的最大电压
21．(1) 定值电阻
(2)改变电阻两端的电压
(3)电阻一定时，通过导体的电流与导体两端的电压成正比
(4)选用的定值电阻阻值大小不同
【详解】（1）[1]“探究电流跟电压的关系”的实验中，要控制电阻大小不变，记录电流随电压的变化规律，故图甲中“？”号处应该接入的元件是定值电阻。
[2]实验中应将定值电阻和滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端，且让电流从电压表和电流表的正接线柱流入，负接线柱流出，如图所示：
（2）实验中需要多次改变定值电阻两端的电压同时观察电流的变化，故实验中滑动变阻器除了保护电路，还具有改变电阻两端的电压的作用。
（3）由图乙可知，U—I图像为一条过原点的倾斜直线，故可得出本实验的结论为：电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）进一步分析U—I图像可知，在电压相同时，通过甲、乙、丙的电流不同，根据欧姆定律可知，其电阻大小不同，故三组同学所画线的倾斜程度不同的原因是选用的定值电阻阻值大小不同。
22．(1)电流
(2)小
(3)50kg
【详解】（1）由电路图可知，质量表串联在电路中，是由电流表改装的。
（2）称量时，质量越大，物体的重力越大，由水平面上物体的压力和自身的重力相等可知，压力传感器所受的压力越大，由乙图可知，R的阻值越小。
（3）当电路中的电流为50mA时该电子秤能称量的质量最大，根据欧姆定律可得，电路中的总电阻为
因串联电路中总电阻等于各分电阻之和，所以此时压力传感器的电阻为
由图像可知，R=50Ω时，受到的压力为500N，由可得，该电子秤称量的最大质量为
23．(1) 减小 增大
(2)12V
(3) 减小 减小 5Ω
【详解】（1）[1][2]根据题意可知，当烟雾浓度增大时，光敏电阻R受到的光照强度减小，由表可知，光敏电阻阻值增大。
（2）由表格读出光照强度为5cd和3cd时的光敏电阻R的阻值分别为20Ω、30Ω，图示电路是R与R0的串联电路，电压表测量光敏电阻R两端的电压；则根据串联电路的特点和欧姆定律可得电源电压分别为……①
……②
联立①②可得，电源电压U=12V，定值电阻的阻值R0=10Ω
（3）[1]图示电路是R与R0的串联电路，电源电压降低，而报警时电路中的电流不变，根据可知，需减小R与R0的总阻值，即可以采取的方法是减小R0阻值。
[2][3]由题意可知正常报警时，电路中的总阻值
则光敏电阻的阻值为50Ω，当电源电压降了为1V时，电源电压为U′=U-ΔU=12V-1V=11V
正常报警时电路中的电流不变，总电阻需满足
则此时定值电阻R'0=55Ω-50Ω=5Ω
即则更换后的R0阻值与原R0阻值相比，减小了5Ω。
24．(1)开关
(2) 串联 0.5
(3)20
(4)串联一个电流表
【详解】（1）由图甲可知弹簧上的金属片A和弹簧的共同作用相当于开关，闭合时将电灯短接，此时灯不亮。当有人把物品搬离展台时，金属片A在弹力作用下与金属片B、C分开，灯泡和电阻串联，此时灯亮。
（2）[1]闭合开关S，展台上无展品时，此时金属片A在弹力作用下与金属片B、C分开，提示灯L正常发光，由图甲可知提示灯L和电阻是串联接入电路。
[2]提示灯L正常发光，则灯泡两端电压为6V，由图乙可知通过灯泡的电流为0.5A，即此时电路中的电流为0.5A。此时定值电阻两端电压为3V，根据串联电压规律可知电源电压为
（3）为达到提示灯L的亮度要求，即灯泡两端电压最小为3V，由图乙可知此时电路中电流为0.3A，则定值电阻两端最大电压为
则更换电阻最大阻值为
（4）闭合开关S，展台上有展品时，提示灯L不发光，有可能是灯泡被短路，也可能是灯泡断路，无法判断该装置是否正在工作，所以可以在电路中串联一个电流表，观察电流表是否有示数即可判断装置是否正在工作。
光照强度E/ed
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
C
B
B
D
A
D
A
B
题号
11
12
13
14
15





答案
AD
ACD
CD
ACD
AC
