初中北师大版（2024）第十二章 欧姆定律第四节 欧姆定律同步训练题

这是一份初中北师大版（2024）第十二章 欧姆定律第四节 欧姆定律同步训练题，共18页。试卷主要包含了单选题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题

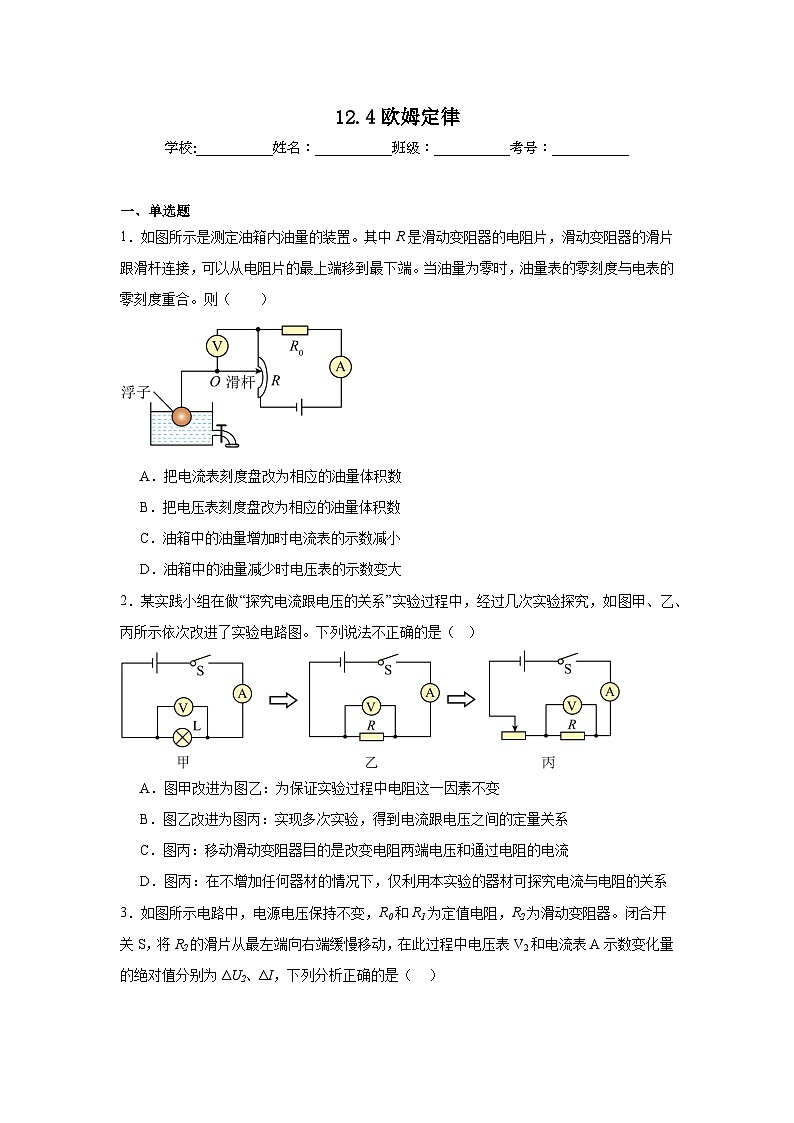

1．如图所示是测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，可以从电阻片的最上端移到最下端。当油量为零时，油量表的零刻度与电表的零刻度重合。则（ ）
A．把电流表刻度盘改为相应的油量体积数
B．把电压表刻度盘改为相应的油量体积数
C．油箱中的油量增加时电流表的示数减小
D．油箱中的油量减少时电压表的示数变大
2．某实践小组在做“探究电流跟电压的关系”实验过程中，经过几次实验探究，如图甲、乙、丙所示依次改进了实验电路图。下列说法不正确的是（ ）
A．图甲改进为图乙：为保证实验过程中电阻这一因素不变
B．图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系
C．图丙：移动滑动变阻器目的是改变电阻两端电压和通过电阻的电流
D．图丙：在不增加任何器材的情况下，仅利用本实验的器材可探究电流与电阻的关系

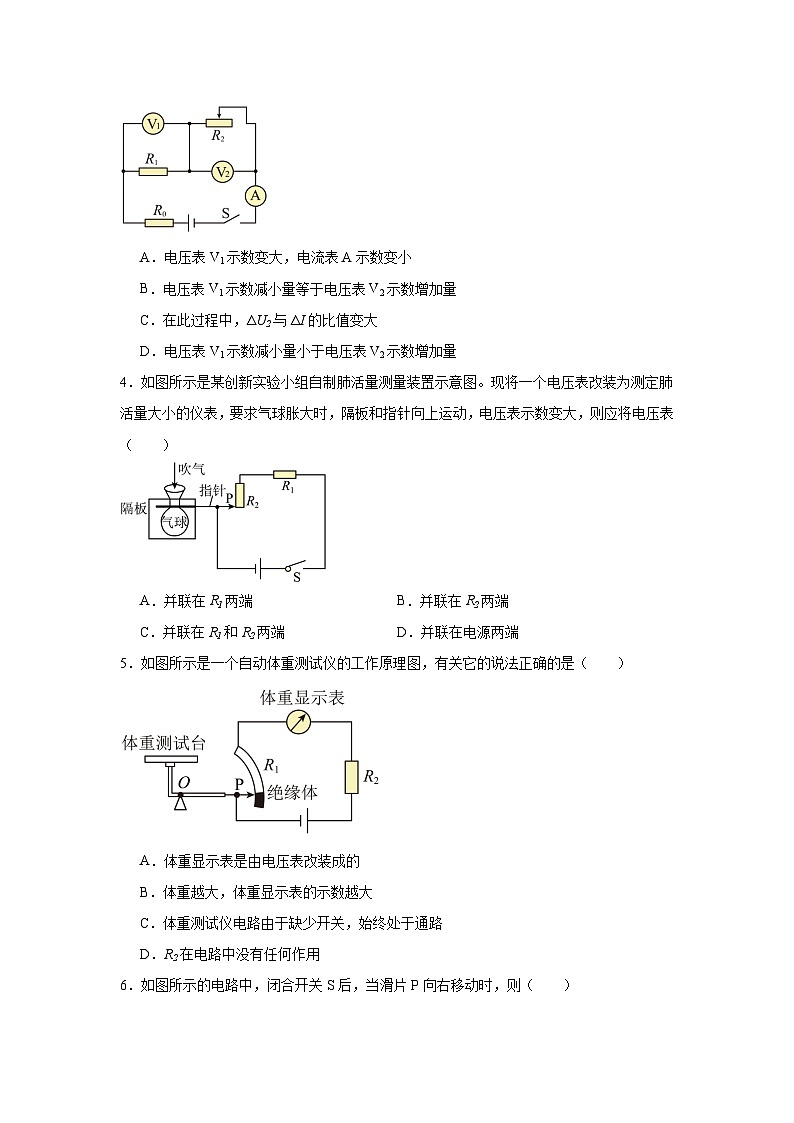

3．如图所示电路中，电源电压保持不变，R0和R1为定值电阻，R2为滑动变阻器。闭合开关S，将R2的滑片从最左端向右端缓慢移动，在此过程中电压表V2和电流表A示数变化量的绝对值分别为ΔU2、ΔI，下列分析正确的是（ ）
A．电压表V1示数变大，电流表A示数变小
B．电压表V1示数减小量等于电压表V2示数增加量
C．在此过程中，ΔU2与ΔI的比值变大
D．电压表V1示数减小量小于电压表V2示数增加量
4．如图所示是某创新实验小组自制肺活量测量装置示意图。现将一个电压表改装为测定肺活量大小的仪表，要求气球胀大时，隔板和指针向上运动，电压表示数变大，则应将电压表（ ）
A．并联在R1两端B．并联在R2两端
C．并联在R1和R2两端D．并联在电源两端
5．如图所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重显示表是由电压表改装成的
B．体重越大，体重显示表的示数越大
C．体重测试仪电路由于缺少开关，始终处于通路
D．R2在电路中没有任何作用

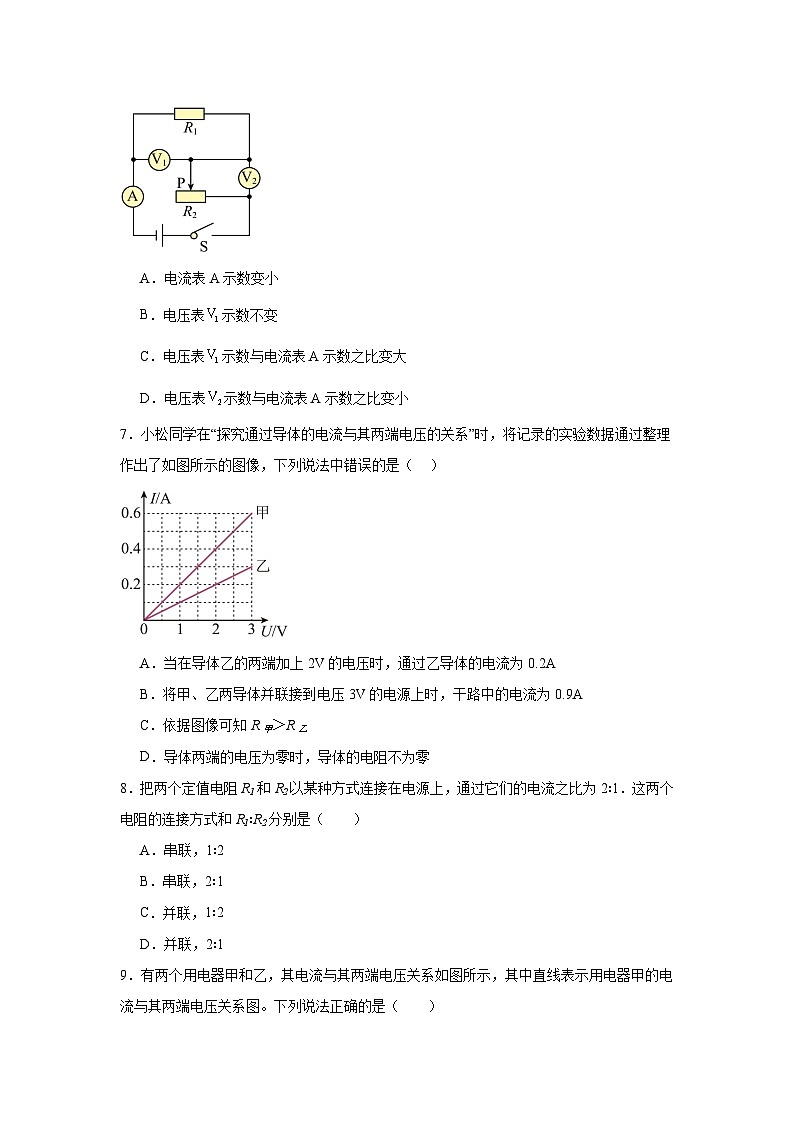

6．如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A．电流表A示数变小
B．电压表示数不变
C．电压表示数与电流表A示数之比变大
D．电压表示数与电流表A示数之比变小
7．小松同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（ ）
A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2A
B．将甲、乙两导体并联接到电压3V的电源上时，干路中的电流为0.9A
C．依据图像可知R甲＞R乙
D．导体两端的电压为零时，导体的电阻不为零
8．把两个定值电阻R1和R2以某种方式连接在电源上，通过它们的电流之比为2∶1．这两个电阻的连接方式和R1∶R2分别是（ ）
A．串联，1∶2
B．串联，2∶1
C．并联，1∶2
D．并联，2∶1
9．有两个用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（ ）
A．甲用电器的电阻随它两端电压的增大而增大
B．当甲用电器两端电压为0V时，甲的电阻大小为0Ω
C．若把甲和乙串联在电压为6.5V的电路中，电流是0.25A
D．若把甲和乙并联在电压为4V的电路中，干路电流是0.55A
10．2025年初国家卫健委提倡实施“体重管理年”3年行动，为了积极响应行动号召，某科技小组设计制作了一款“简易体重秤”，其原理如图甲所示，体重的大小对应电流表示数的大小。其中为压力传感器，其电阻与所受压力的关系如图乙所示。电源电压为，，电流表的量程为。下列说法正确的是（ ）
A．压力传感器的电阻随压力的增大而增大
B．人的体重越重，电流表的示数越小
C．当没有称重时，电流表的示数为
D．体重秤的最大称量质量为
二、填空题
11．修理电器的师傅急需一个5Ω的电阻，而他手头上只有2Ω、3Ω、4Ω和10Ω的电阻各一个。利用这些电阻，如何获得一个5Ω的电阻，你给师傅的建议是 。
12．甲、乙两地相距30km，在甲、乙两地之间沿直线架设两条输电线，已知输电线的电阻与长度成正比。现输电线在某处发生了短路，为了确定短路的位置，检修员分别在甲、乙两地对电路进行检测，如图所示。两次检测中电源电压恒定不变，检测中电流表A1的示数为20mA，A2的示数为30mA，则短路位置距乙地为 km。
13．在“探究电流与电压、电阻关系”的实验中，几次要用到滑动变阻器，但每次的作用是不同的。实验开始时，滑动变阻器的主要作用是 。在探究电流与电压的关系时，滑动变阻器的主要作用是 ；在探究电流与电阻的关系时，滑动变阻器的主要作用是 。
14．如图所示的电路中，电源电压不变，三个电阻阻值相等，闭合开关，电路正常工作，电压表示数为1V，电流表示数为0.2A。过了一会儿，电压表示数突然变为零，电流表仍然有示数。已知电路中仅有一处故障，且只发生在电阻上，此时电流表的示数为 A。
15．如图甲，电源电压保持不变，小灯泡正常工作时电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系如图乙所示，电源电压为 V，滑动变阻器的最大阻值为 Ω。
16．如图所示是和两个定值电阻的图像，若将和串联接在的电源两端，电路中的电流为 ；若将和并联接在的电源两端，通电电路产生的热量为 J。
三、实验题
17．利用图甲所示电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为、、、、。
(1)根据图甲电路图将图乙实物图连接完整；
(2)连接电路时，开关应处于 状态，滑动变阻器滑片移至 （选填“左”或“右”）端；
(3)为进行多组实验，多次改变的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，根据多次实验数据得到图丙所示的图像：
①由实验图像可得出的结论： ；
②上述实验中，小明利用的电阻完成实验后，接下来的操作是将的电阻接入电路中，闭合开关，向 （选填“左”或“右”）移动滑片，使电压表示数为 ，读出电流表的示数。
四、计算题
18．小佳发现奶奶家有一盏带手势感应和智能触摸调光功能的台灯，如图甲所示。小佳通过网络了解到原来这种台灯内部电路中有一个光敏电阻，当光线被遮住时光敏电阻的阻值变大。小佳在物理老师的远程协助下，设计了能感应调光的台灯电路，如图乙所示。假设电源电压为12V且保持不变，是光敏电阻。将标有“6V 1A”字样的灯泡L与串联，图丙为电流表的示数随光线强弱的变化规律，当光线没有被遮挡时，灯泡L正常发光（假设灯泡电阻不随温度变化）。求：
(1)小灯泡正常发光时的电阻。
(2)当光线没有被遮挡时，光敏电阻两端的电压。
(3)当光线被遮挡时，灯泡L两端的实际电压。
五、综合题
19．图甲是某电子秤的原理图，是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R0=150Ω，当电路中的电流大于50mA时，气电保护开关S自动断开，图乙所示是压力传感器R的阻值随所受压力F变化图像；
(1)图中质量表应该用 （选填“电流”或“电压”）表改装；
(2)称量时，质量越大，R的阻值越 ；
(3)该电子秤能称量的最大质量为多少？（g取10N/kg）
20．如图甲所示是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R为压敏电阻，其电阻大小与托盘中所放物体质量m大小的关系图像如图乙所示。已知托盘中未放入任何物体时，电流表示数为I=0.1A，且电源电压为8V保持不变。问：
(1)当托盘中放入的物体质量增大时，电路中的电流变 （选填“大”或“小”）；
(2)定值电阻R1的阻值是多少？
(3)电流表示数为0.16A时，放入托盘中的物体质量是多少？
21．科创小组为学校科技周展会设计了一款提示器，可以提示展台上有无展品。图甲是该提示器的原理图，展台的结构由木板、弹簧、阻值不计的金属片（A、B、C）以及提示电路组成，A可将B、C接通或断开。工作时，闭合开关S，通过提示灯L是否发光可判断展台上有无展品。提示灯L和电阻的图像如图乙所示，电源电压恒定，提示灯L的额定电压为6V，实际电压不低于3V即可达到亮度要求。
(1)金属片A和弹簧的共同作用相当于电路中的 。
(2)闭合开关S，当展台上无展品时，提示灯L正常发光，提示灯L和电阻的连接方式是 ，此时电路中的电流为 A。
(3)若电阻损坏，为达到提示灯L的亮度要求，需更换阻值不超过 的电阻。
(4)科创小组发现：闭合开关S，展台上有展品时，提示灯L不发光，无法判断该装置是否正在工作。针对此现象，请对图甲虚线框内的电路提出一条改进建议： 。
《12.4欧姆定律》参考答案
1．B
【详解】由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流，电压表测量R上部分两端的电压；由于电压表的电阻特别大，电压表所在的电路相当于断路。油箱中的油量增加时，滑杆的滑片会向下移动，R接入电路的电阻不变，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变；与电压表并联部分的电阻变大，根据U=IR可知，电压表示数变大；同理可知，油箱中的油量减少时电压表的示数变小，所以应该把电压表刻度盘改为相应的油量体积数，故B符合题意，ACD不符合题意。
故选B。
2．D
【详解】A．探究“电流与电压的关系”实验中，应控制电阻不变，而灯的电阻随温度的改变而改变，由图甲改进为图乙是为保证实验过程中电阻这—因素不变，故A正确，不符合题意；
B．由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节滑动变阻器的滑片使定值电阻R两端的电压改变，得到电流跟电压之间的定量关系，故B正确，不符合题意；
C．探究电流跟电压的关系实验中，需多次改变电流和电压的数值，移动滑动变阻器目的是改变电阻两端电压和通过电阻的电流，故C正确，不符合题意；
D．在“探究电流跟电阻关系”的实验中，需控制电阻两端电压不变，多次改变电阻阻值，故需要添加几个阻值不同的电阻，故D错误，符合题意。
故选D。
3．D
【详解】闭合开关S后，三个电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
A．将R2的滑片从最左端向右端缓慢移动，接入电路中的电阻变大，电路中的总电阻变大，由可得，电路中的电流变小，即电流表A的示数变小；由可知，R1两端的电压变小，即电压表V1的示数变小；根据串联电路分压的特点可知，滑动变阻器接入电路的电阻变大，分得的电压变大，电压表V2的示数变大，故A错误；
BD．由可知，R0两端的电压变小；根据串联电路分压的特点可知，电压表V2示数增加量等于R1、R0两端的电压减小量的和，所以电压表V1示数减小量小于电压表V2示数增加量，故B错误，D正确；
C．根据串联电路分压的特点可知，电压表V2示数变化量等于定值电阻R1、R0两端的电压减小量的和，所以电压表V2和电流表A示数变化量的绝对值的比值等于R1、R0的电阻之和，比值不变，故C错误。
故选D。
4．A
【详解】由电路图可知，开关闭合时，定值电阻R1与滑动变阻器R2串联，气球胀大，隔板向上运动，变阻器滑片向上移动，R2接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，气球胀大时，隔板和指针向上运动，电压表示数变大，则应将电压表并联在R1两端。故A符合题意，BCD不符合题意。
故选A。
5．B
【详解】A.由电路图可知，定值电阻和滑动变阻器串联接入电路中，体重测试仪表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
B.当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，总电阻变小，根据可知，电路中的电流变大，即体重显示表的示数越大，故B正确。
C.当自动体重测试仪的上方无物体时，滑片位于绝缘层的位置，电路断路，故C错误；
D.若滑片滑到最上端时，变阻器连入阻值为0，若电路中没有R2，会造成电源短路，所以R2在电路中起保护作用，故D错误。
故选B。
6．D
【详解】AB．由图可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大，即电压表示数变大，故AB不符合题意；
C．由可知电压表示数与电流表A示数之比等于R1的阻值，R1的阻值不变，所以电压表示数与电流表A示数之比不变，故C不符合题意；
D．由可知电压表示数与电流表A示数之比等于R2的阻值，R2的阻值变小，所以电压表示数与电流表A示数之比变小，故D符合题意。
故选D。
7．C
【详解】A．由图象知道，当乙两端电压为2V时，通过乙的电流为0.2A，故A正确，不符合题意；
B．因为两电阻并联，所以两端的电压均为3V。由图知道，通过甲的电流为0.6A，通过乙的电流为0.3A，所以干路电流为，故B正确，不符合题意；
C．由图知，甲两端电压为3V时，通过甲的电流为0.6A，所以甲的电阻为
乙两端电压为3V时，通过乙的电流为0.3A，所以乙的电阻为
所以R甲
