典例分析

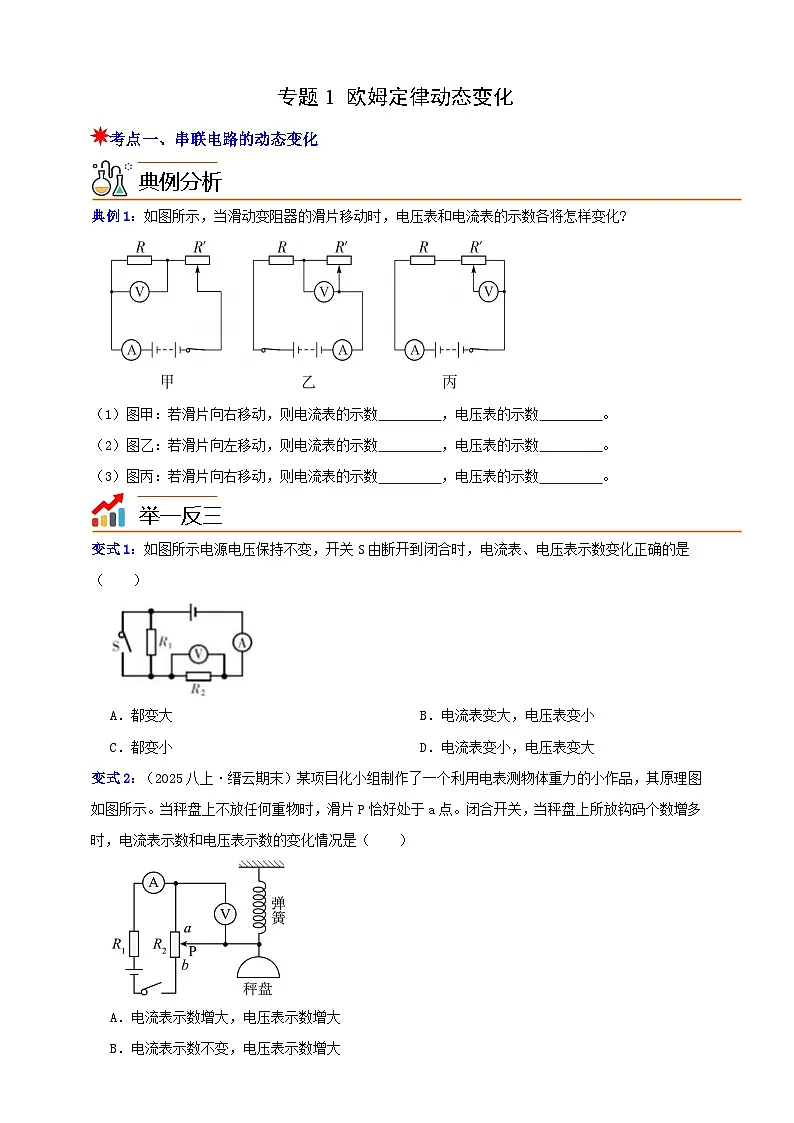

典例1：如图所示，当滑动变阻器的滑片移动时，电压表和电流表的示数各将怎样变化?
（1）图甲：若滑片向右移动，则电流表的示数 ，电压表的示数 。
（2）图乙：若滑片向左移动，则电流表的示数 ，电压表的示数 。
（3）图丙：若滑片向右移动，则电流表的示数 ，电压表的示数 。
举一反三

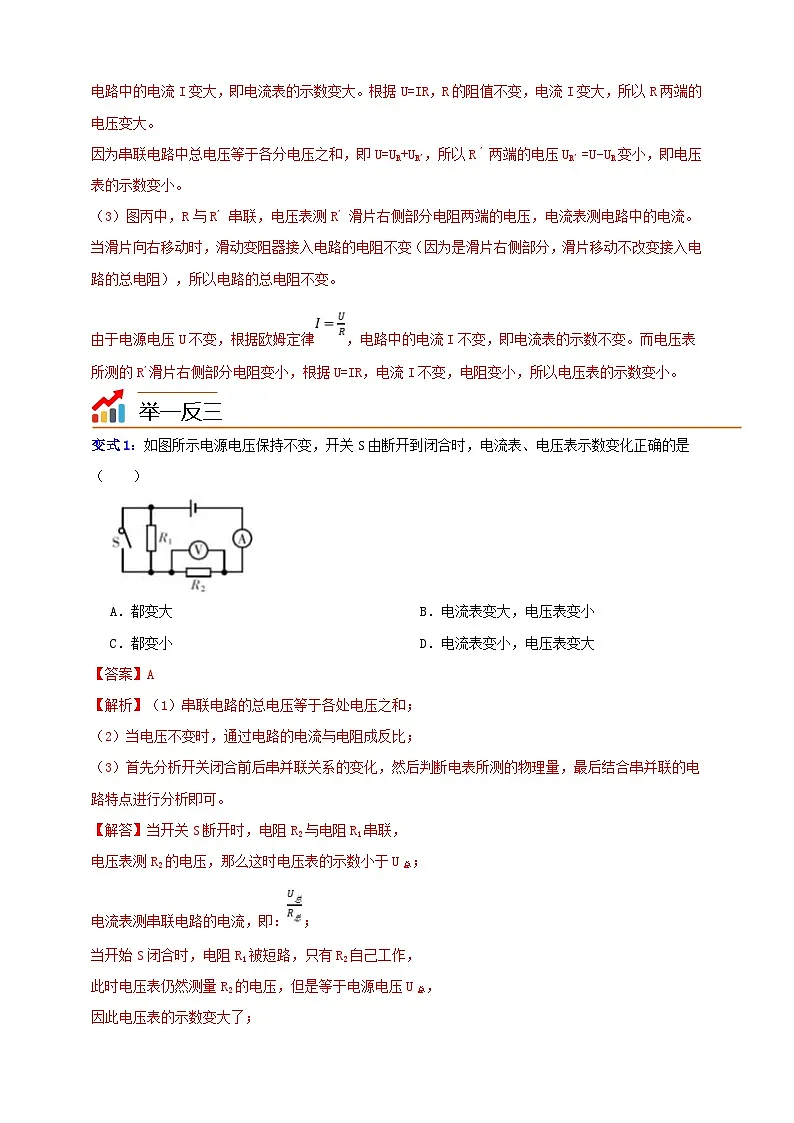

变式1：如图所示电源电压保持不变，开关S由断开到闭合时，电流表、电压表示数变化正确的是（ ）
A．都变大B．电流表变大，电压表变小
C．都变小D．电流表变小，电压表变大

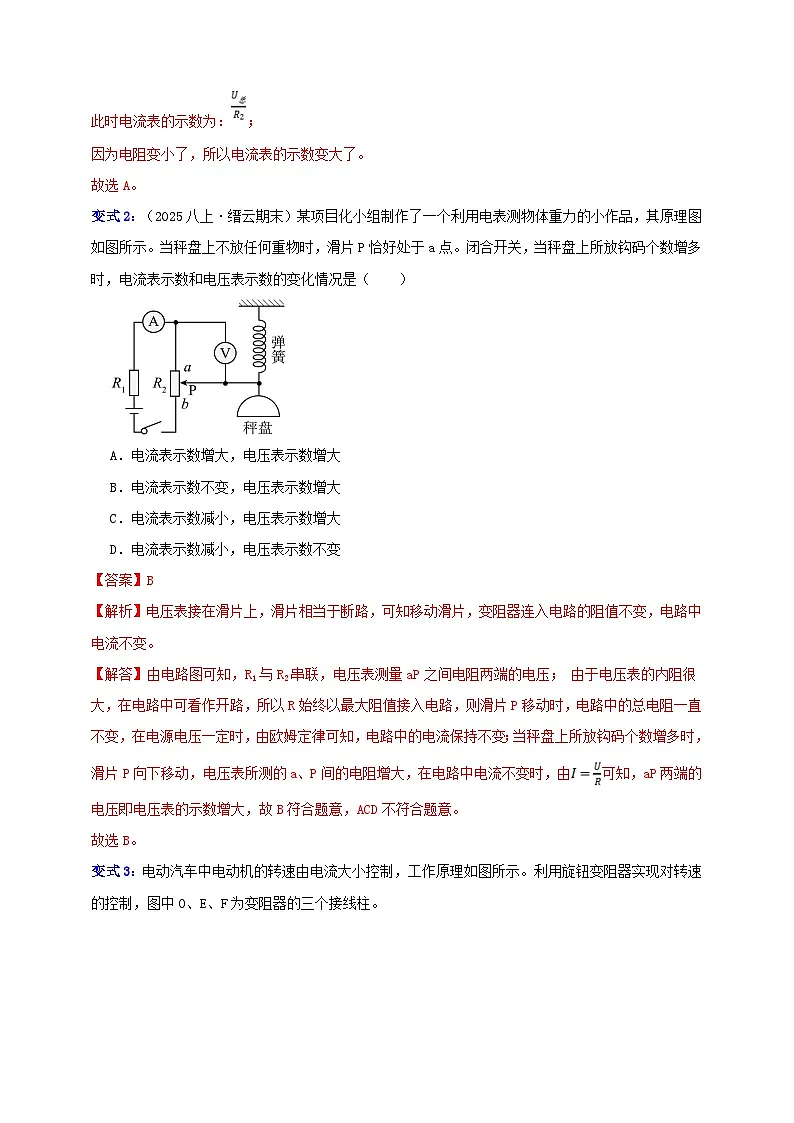

变式2：（2025八上·缙云期末）某项目化小组制作了一个利用电表测物体重力的小作品，其原理图如图所示。当秤盘上不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电流表示数和电压表示数的变化情况是（ ）
A．电流表示数增大，电压表示数增大
B．电流表示数不变，电压表示数增大
C．电流表示数减小，电压表示数增大
D．电流表示数减小，电压表示数不变

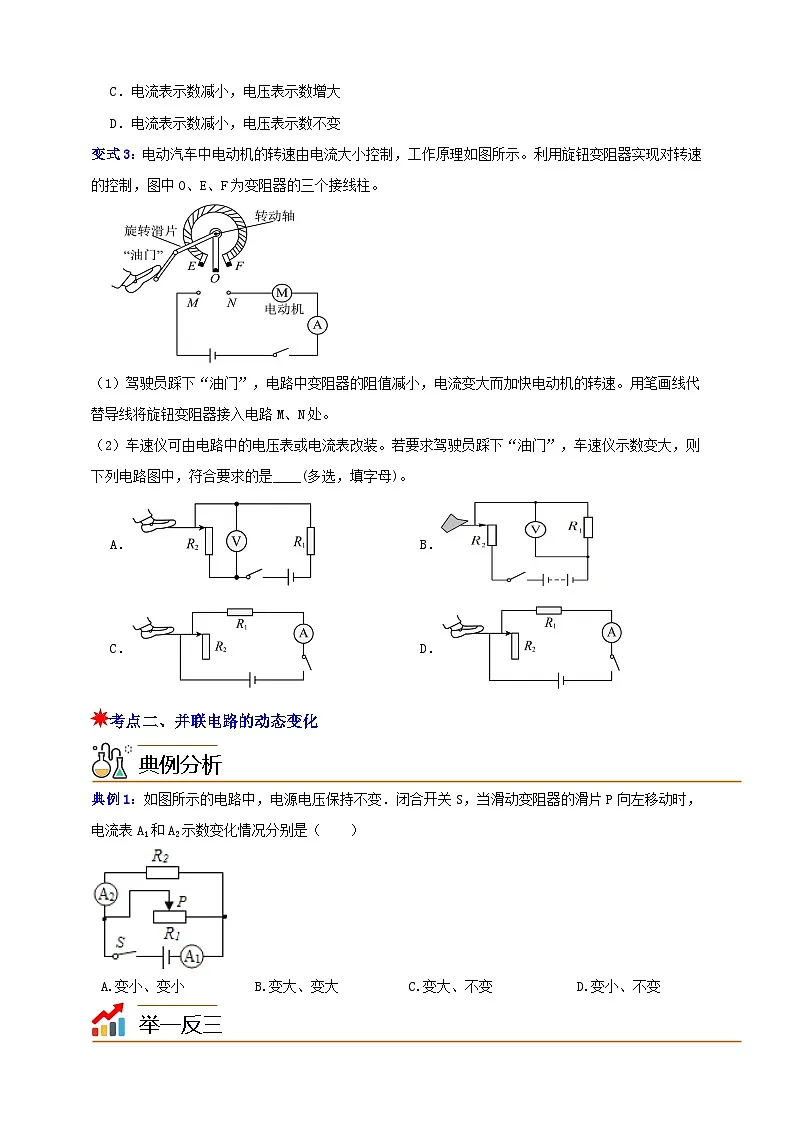

变式3：电动汽车中电动机的转速由电流大小控制，工作原理如图所示。利用旋钮变阻器实现对转速的控制，图中O、E、F为变阻器的三个接线柱。
（1）驾驶员踩下“油门”，电路中变阻器的阻值减小，电流变大而加快电动机的转速。用笔画线代替导线将旋钮变阻器接入电路M、N处。
（2）车速仪可由电路中的电压表或电流表改装。若要求驾驶员踩下“油门”，车速仪示数变大，则下列电路图中，符合要求的是____(多选，填字母)。
A．B．
C．D．
考点二、并联电路的动态变化
典例分析
典例1：如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数变化情况分别是（ ）
A.变小、变小 B.变大、变大 C.变大、不变 D.变小、不变
举一反三

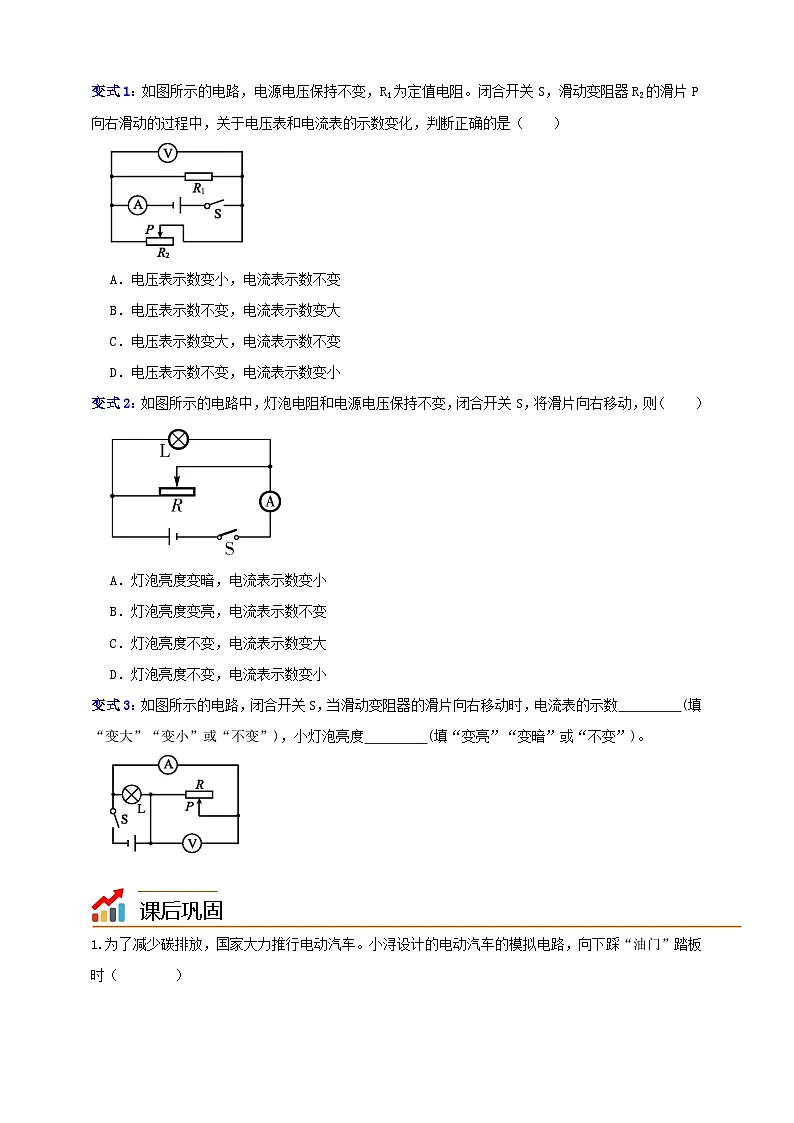

变式1：如图所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（ ）
A．电压表示数变小，电流表示数不变
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数不变
D．电压表示数不变，电流表示数变小
变式2：如图所示的电路中，灯泡电阻和电源电压保持不变，闭合开关S，将滑片向右移动，则（ ）
A．灯泡亮度变暗，电流表示数变小
B．灯泡亮度变亮，电流表示数不变
C．灯泡亮度不变，电流表示数变大
D．灯泡亮度不变，电流表示数变小
变式3：如图所示的电路，闭合开关S，当滑动变阻器的滑片向右移动时，电流表的示数 (填“变大”“变小”或“不变”)，小灯泡亮度 (填“变亮”“变暗”或“不变”)。
课后巩固
1.为了减少碳排放，国家大力推行电动汽车。小浔设计的电动汽车的模拟电路，向下踩“油门”踏板时（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
2.如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑 动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指刻度知道油面高度，则工作过程是( )

A.油面升高，R'变大，油量表示数变小 B.油面降低，R'变大，油量表示数变大
C.油面升高，R'变小，油量表示数变大 D.油面降低，R'变小，油量表示数变大
3.如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A．滑片向右滑动，电流表、电压表示数都增大
B．滑片向右滑动，电流表示数减小，电压表示数增大
C．滑片向左滑动，电流表示数增大，电压表示数减小
D．滑片向左滑动，电流表、电压表示数都增大
4.如图所示，小科运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（左端P是滑片）与电路接触良好，杆cd和MP的电阻不计。当被测身高增加时，电压表的示数（ ）

A．变大B．变小C．不变D．无法确定
5.（2025八上·黄岩期末）如图甲所示是数显式圆规，它可以直接显示出所画圆的半径r。其内部等效电路如图乙所示，当r增大时，滑片P向右移动，数显表盘示数变大。下列说法中，正确的是（ ）
A．半径r变大时，电流表示数变大
B．半径r变小时，电压表示数变大
C．圆规的数显表盘对应图乙中的电流表示数
D．半径r变大时，电压表示数与电流表示数的比值增大
6．（2023八上·鹿城期末）公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．减小光照强度
C．增大R0阻值D．减小电源电压
7．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时 （ ）
A．电流表A 的示数不变
B．电压表V 的示数变小
C．电压表V 的示数与电流表A 的示数的比值变大
D．电路的总电阻变小
8．图甲是坐位体前屈测试时的情景，图乙是其测试仪简化原理图。电源电压为6 V保持不变，R1的电阻为30 Ω。其中电阻丝R2粗细均匀，总长度为30cm，当挡板P 在B端时，坐位体前屈的成绩为0，电流表的示数为0.05 A。当挡板 P在A 端时，坐位体前屈成绩为30cm。(材料和横截面积相同时，导体的电阻和导体的长度成正比)，下列说法正确的是 ( )
A．当挡板 P 向左滑动时，电流表的示数增大
B．测试仪成绩表盘可以用电流表改装
C．当挡板 P 在A 端时，电压表的示数为4.5 V
D．当成绩为20cm时，电压表的示数为2 V
9．小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表的示数随之减小，下列电路图中，符合要求的是 （ ）
A．B．
C．D．
10．（2025八上·淳安期末）如图，某科技小组设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处，L是一个指示灯，电路各部分接触良好，不计导线电阻，下列说法正确的是（ ）
A．当水位下降时，电流表示数变小，指示灯变暗
B．当电压表示数变大，指示灯变亮，则表明水位上升
C．滑片P升降过程中，电压表示数与电流表示数的比值始终不变
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
11.（2024八上·滨江期末）如图所示是一种自动测定油箱内油面高度的装置，其中，油量表是用 表改装而成的；当油箱中的油面下降时，R接入电路的电阻将 ，油量表的示数将 。(后两空均填“增大”“减小”或“不变”)
12．（2025八上·拱墅期末）某校科学兴趣小组的同学设计了一种电子秤，实际上是压力测量仪，可用它来称量物体的重力，其原理结构如图所示。图中A为金属片，B为金属板，，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。图中的重力表应该是用 表改装而成的，R1的主要作用是 ，当称量物体重力达到最大值时，重力表的示数所对应的电压为 ；当金属片A上放重物、开关S闭合时，请说明电子秤称量物体重量的原理 。
13．（2024八上·南浔期末）如图为一种测量体重的装置，其中体重示数计是由 （选填“电流”或“电压”）表改装成的；当体重越重时，电表示数 （选填“越大”或“越小”）。
14．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。回答下列问题：
（1）电子秤的AB部分是一个滑动变阻器，A端为___________（选填“导体”或“绝缘体”）；
（2）电子刻度表的示数越大，说明所称物体的质量越___________。
15.如图所示，硬质弹簧右端固定，左端和金属滑片P固定在一起（P与R1间的摩擦不计）。当拉环不受拉力时，滑片P处于R1的右端。闭合开关，拉力F增大时，会使金属滑片P向左移动。
（1）拉力F增大时，电路的总电阻 （选填“变大”“不变”或“变小”）。
（2）若将电路中的某一电表改装成一个可以显示拉力大小的测力计，应该选用 （选填“电流表”或“电压表”）。
