初中科学浙教版（2024）八年级上册（2024）第4节 欧姆定律及其应用优质导学案及答案

这是一份初中科学浙教版（2024）八年级上册（2024）第4节 欧姆定律及其应用优质导学案及答案，文件包含八上第三章第4节欧姆定律及其应用举一反三原卷版doc、八上第三章第4节欧姆定律及其应用举一反三解析版doc等2份学案配套教学资源，其中学案共75页， 欢迎下载使用。

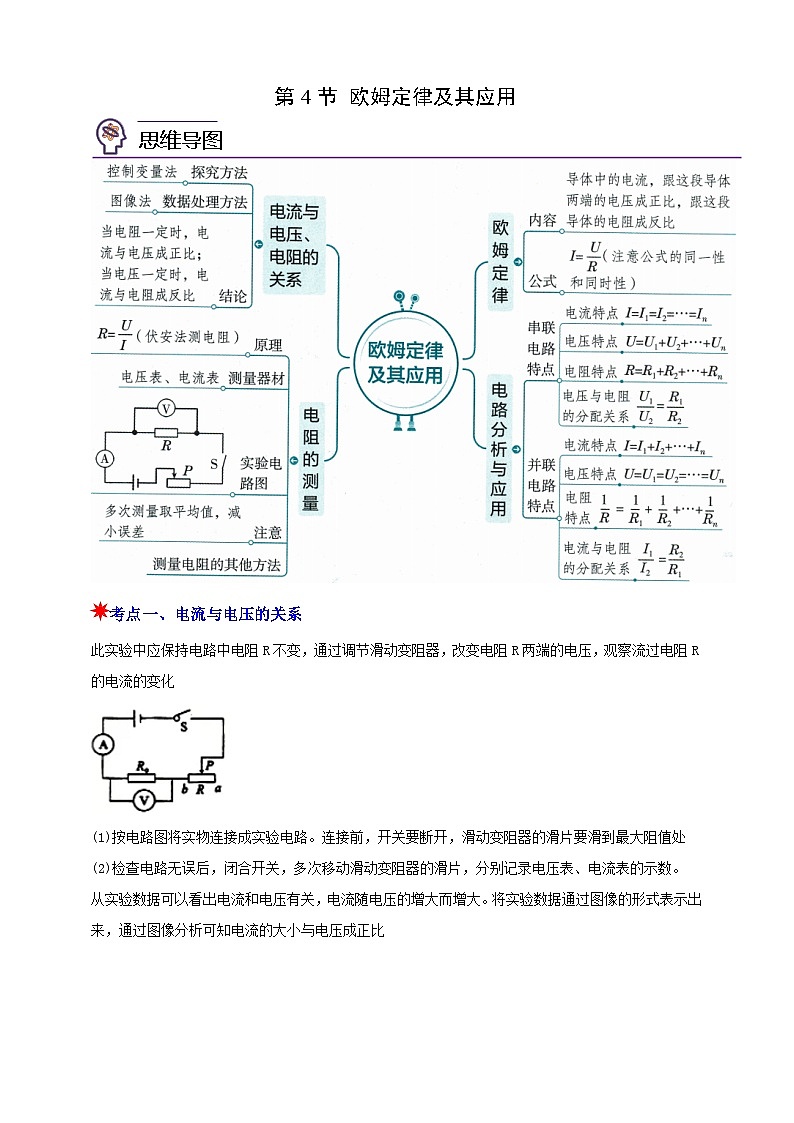

考点一、电流与电压的关系
此实验中应保持电路中电阻R不变，通过调节滑动变阻器，改变电阻R两端的电压，观察流过电阻R的电流的变化
(1)按电路图将实物连接成实验电路。连接前，开关要断开，滑动变阻器的滑片要滑到最大阻值处
(2)检查电路无误后，闭合开关，多次移动滑动变阻器的滑片，分别记录电压表、电流表的示数。

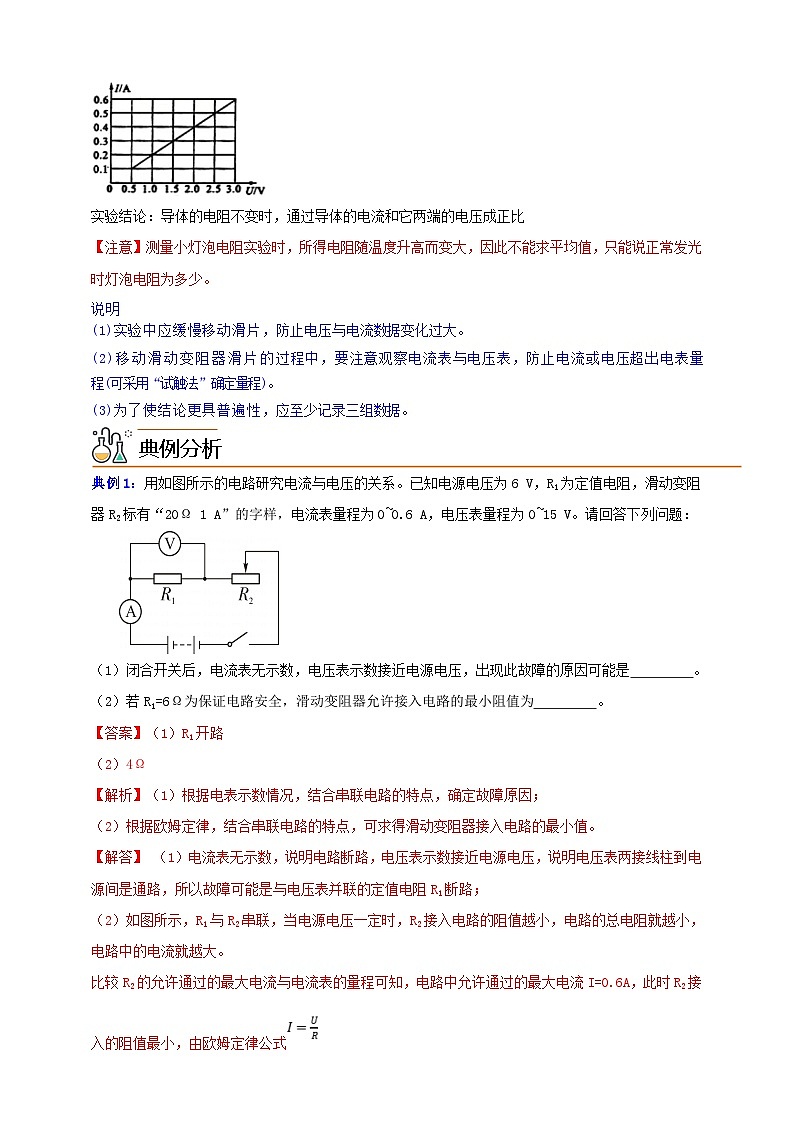

从实验数据可以看出电流和电压有关，电流随电压的增大而增大。将实验数据通过图像的形式表示出来，通过图像分析可知电流的大小与电压成正比
实验结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比
【注意】测量小灯泡电阻实验时，所得电阻随温度升高而变大，因此不能求平均值，只能说正常发光时灯泡电阻为多少。
说明
(1)实验中应缓慢移动滑片，防止电压与电流数据变化过大。
(2)移动滑动变阻器滑片的过程中，要注意观察电流表与电压表，防止电流或电压超出电表量程(可采用“试触法”确定量程)。
(3)为了使结论更具普遍性，应至少记录三组数据。
典例分析

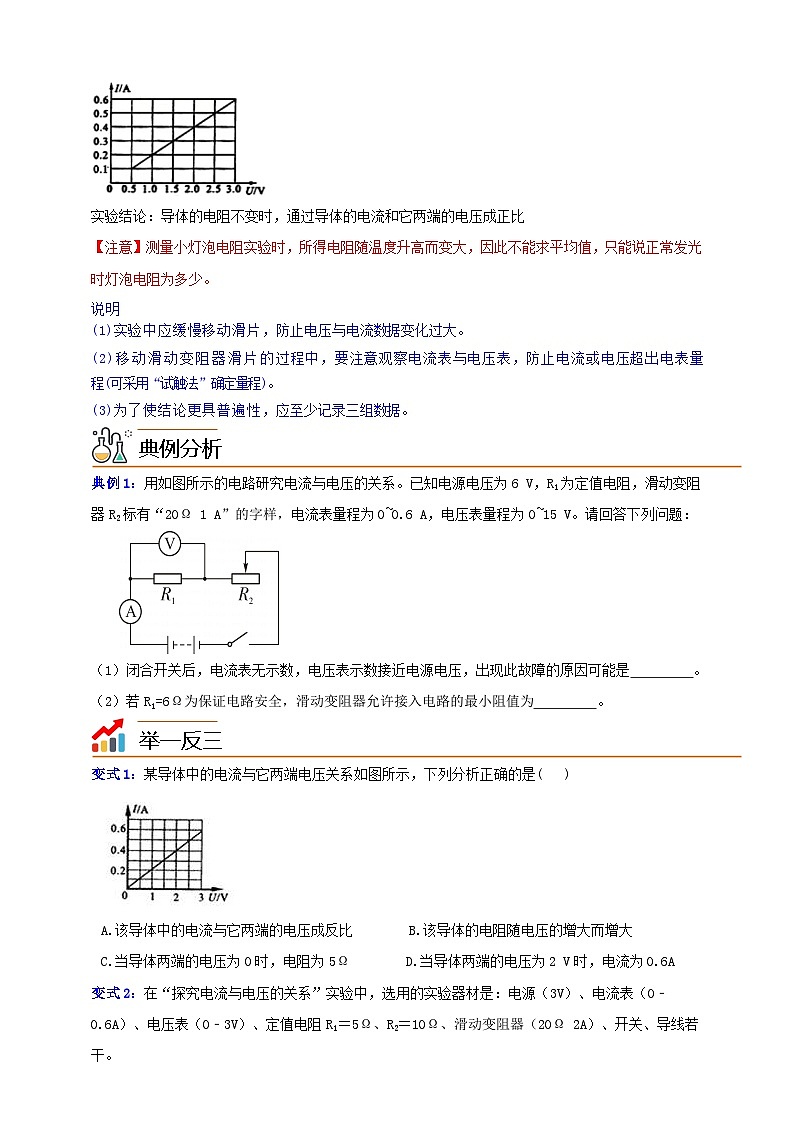

典例1：用如图所示的电路研究电流与电压的关系。已知电源电压为6 V，R1为定值电阻，滑动变阻器R2标有“20Ω 1 A”的字样，电流表量程为0~0.6 A，电压表量程为0~15 V。请回答下列问题：
（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是 。
（2）若R1=6Ω为保证电路安全，滑动变阻器允许接入电路的最小阻值为 。
举一反三

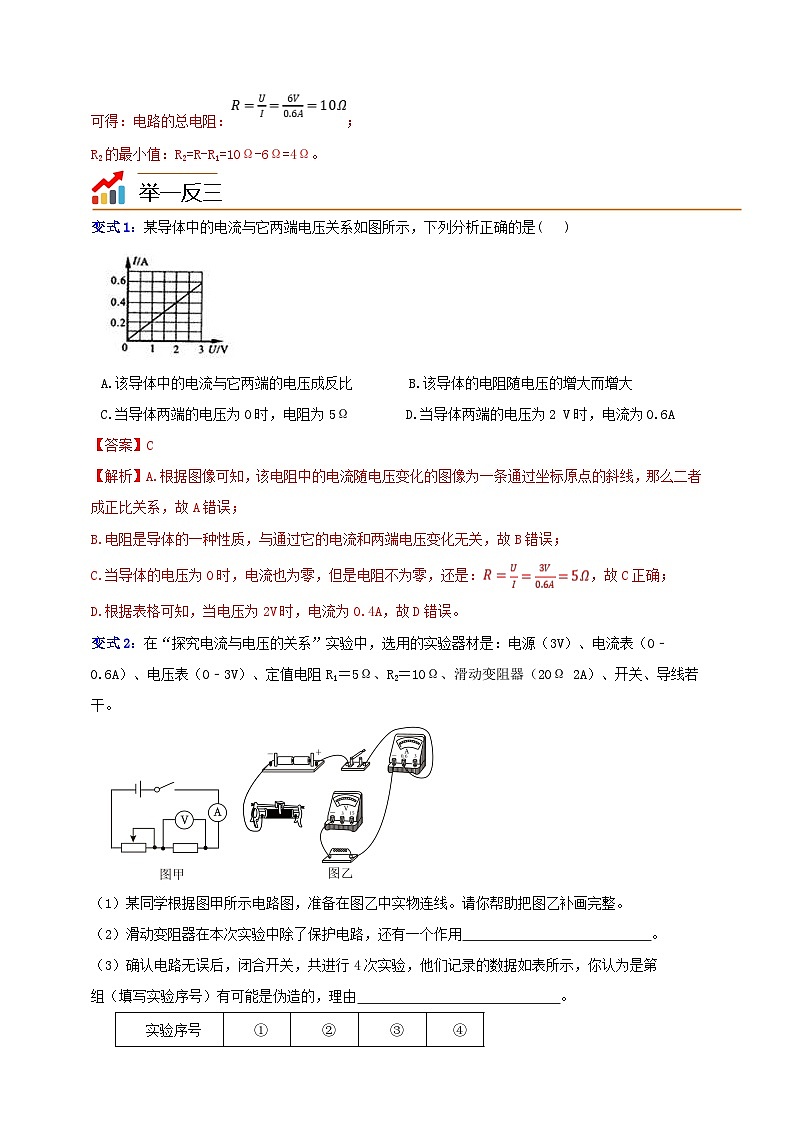

变式1：某导体中的电流与它两端电压关系如图所示，下列分析正确的是( )

A.该导体中的电流与它两端的电压成反比 B.该导体的电阻随电压的增大而增大
C.当导体两端的电压为0时，电阻为5Ω D.当导体两端的电压为2 V时，电流为0.6A

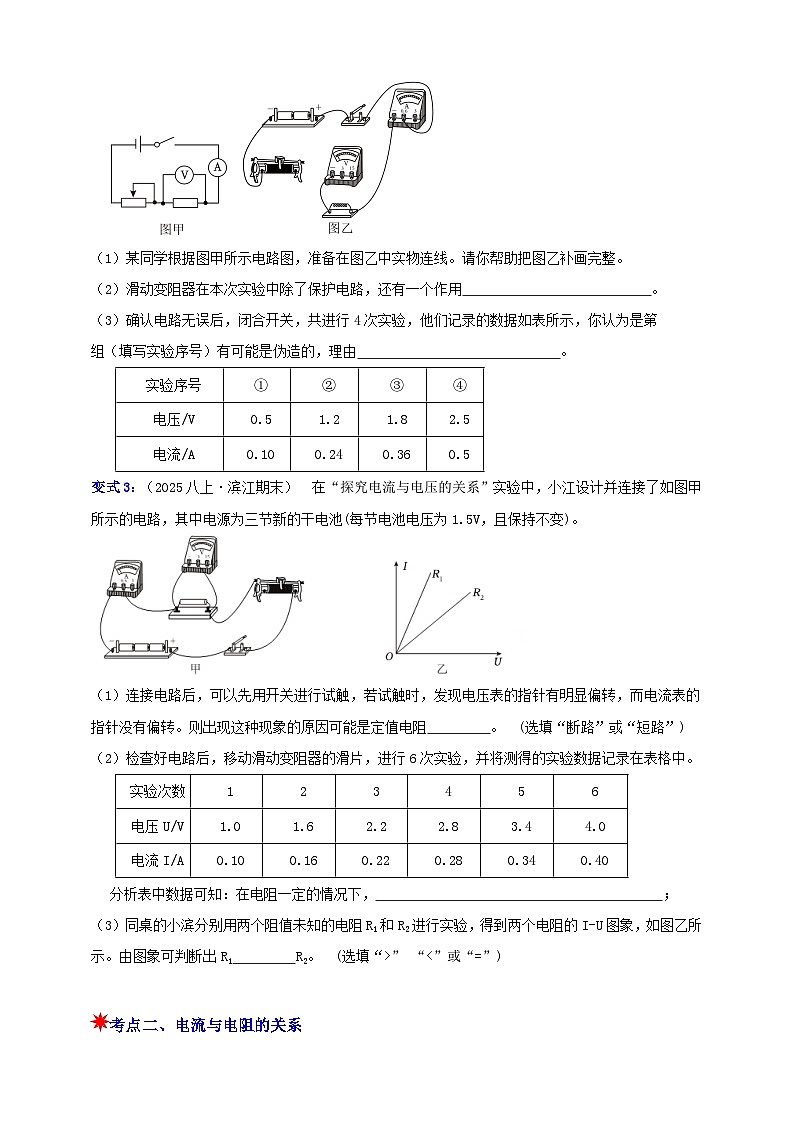

变式2：在“探究电流与电压的关系”实验中，选用的实验器材是：电源（3V）、电流表（0﹣0.6A）、电压表（0﹣3V）、定值电阻R1＝5Ω、R2＝10Ω、滑动变阻器（20Ω 2A）、开关、导线若干。
（1）某同学根据图甲所示电路图，准备在图乙中实物连线。请你帮助把图乙补画完整。
（2）滑动变阻器在本次实验中除了保护电路，还有一个作用 。
（3）确认电路无误后，闭合开关，共进行4次实验，他们记录的数据如表所示，你认为是第 组（填写实验序号）有可能是伪造的，理由 。
变式3：（2025八上·滨江期末） 在“探究电流与电压的关系”实验中，小江设计并连接了如图甲所示的电路，其中电源为三节新的干电池(每节电池电压为1.5V，且保持不变)。
（1）连接电路后，可以先用开关进行试触，若试触时，发现电压表的指针有明显偏转，而电流表的指针没有偏转。则出现这种现象的原因可能是定值电阻 。 (选填“断路”或“短路”)
（2）检查好电路后，移动滑动变阻器的滑片，进行6次实验，并将测得的实验数据记录在表格中。
分析表中数据可知：在电阻一定的情况下， ；
（3）同桌的小滨分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I-U图象，如图乙所示。由图象可判断出R1 R2。 (选填“>” “
