初中物理人教版（2024）八年级上册（2024）光的折射测试题

这是一份初中物理人教版（2024）八年级上册（2024）光的折射测试题，共12页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。

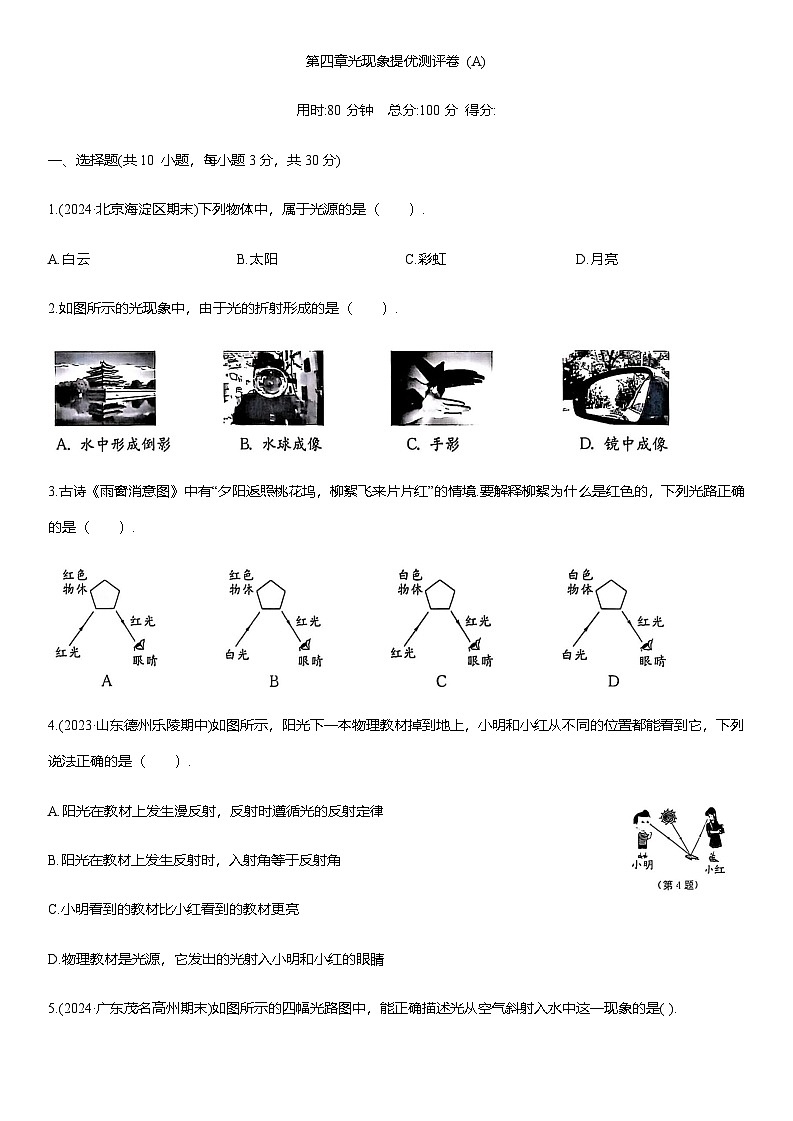

一、选择题(共10 小题，每小题3分，共30分)
1.(2024·北京海淀区期末)下列物体中，属于光源的是（ ）.
A.白云B.太阳C.彩虹D.月亮
2.如图所示的光现象中，由于光的折射形成的是（ ）.
3.古诗《雨窗消意图》中有“夕阳返照桃花坞，柳絮飞来片片红”的情境.要解释柳絮为什么是红色的，下列光路正确的是（ ）.
4.(2023·山东德州乐陵期中)如图所示，阳光下一本物理教材掉到地上，小明和小红从不同的位置都能看到它，下列说法正确的是（ ）.
A.阳光在教材上发生漫反射，反射时遵循光的反射定律
B.阳光在教材上发生反射时，入射角等于反射角
C.小明看到的教材比小红看到的教材更亮
D.物理教材是光源，它发出的光射入小明和小红的眼睛

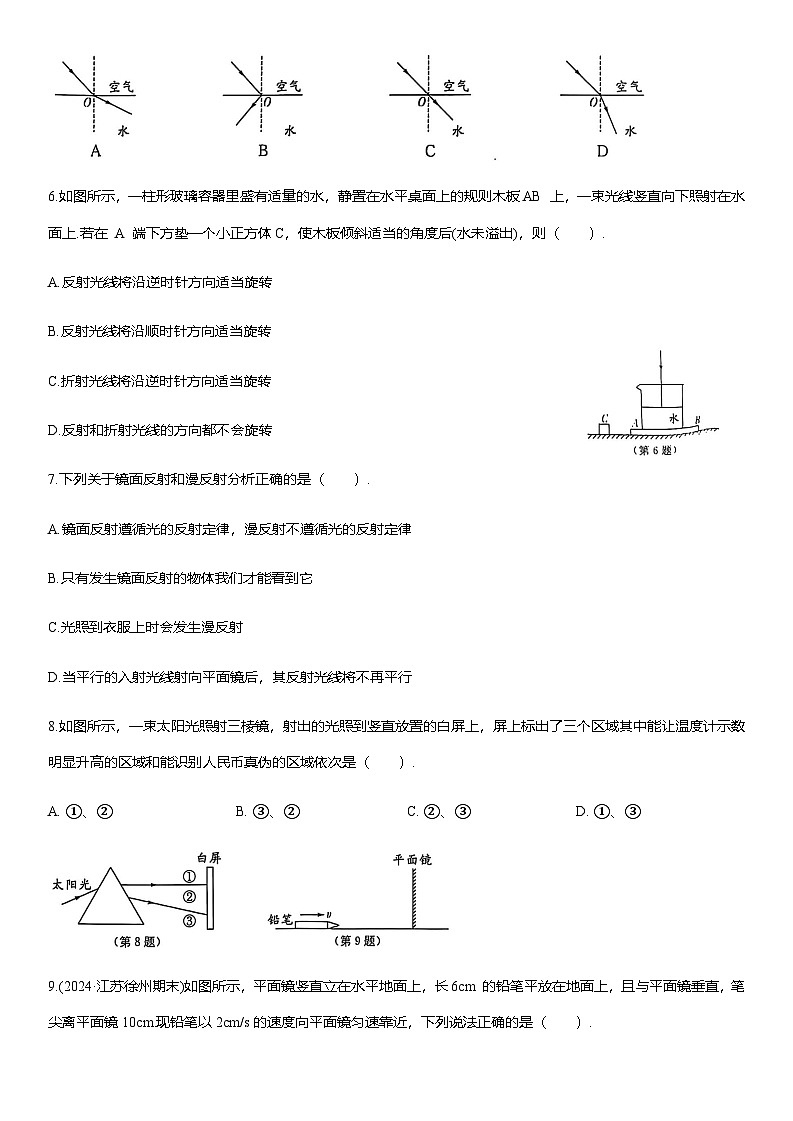

5.(2024·广东茂名高州期末)如图所示的四幅光路图中，能正确描述光从空气斜射入水中这一现象的是( ).
6.如图所示，一柱形玻璃容器里盛有适量的水，静置在水平桌面上的规则木板AB 上，一束光线竖直向下照射在水面上.若在 A 端下方垫一个小正方体C，使木板倾斜适当的角度后(水未溢出)，则（ ）.
A.反射光线将沿逆时针方向适当旋转
B.反射光线将沿顺时针方向适当旋转
C.折射光线将沿逆时针方向适当旋转
D.反射和折射光线的方向都不会旋转
7.下列关于镜面反射和漫反射分析正确的是（ ）.
A.镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
B.只有发生镜面反射的物体我们才能看到它
C.光照到衣服上时会发生漫反射
D.当平行的入射光线射向平面镜后，其反射光线将不再平行
8.如图所示，一束太阳光照射三棱镜，射出的光照到竖直放置的白屏上，屏上标出了三个区域其中能让温度计示数明显升高的区域和能识别人民币真伪的区域依次是（ ）.
A. ①、②B. ③、②C. ②、③D. ①、③
9.(2024·江苏徐州期末)如图所示，平面镜竖直立在水平地面上，长6cm 的铅笔平放在地面上，且与平面镜垂直，笔尖离平面镜10cm.现铅笔以2cm/s的速度向平面镜匀速靠近，下列说法正确的是（ ）.

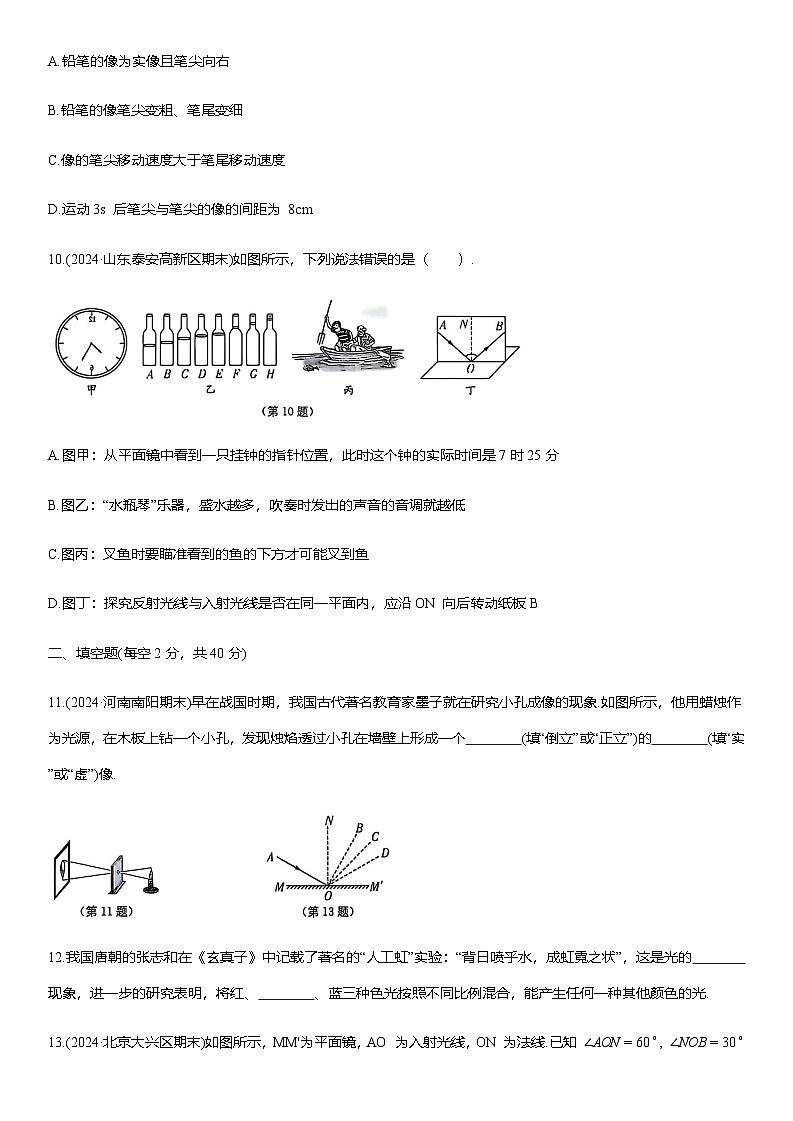

A.铅笔的像为实像且笔尖向右
B.铅笔的像笔尖变粗、笔尾变细
C.像的笔尖移动速度大于笔尾移动速度
D.运动3s 后笔尖与笔尖的像的间距为 8cm
10.(2024·山东泰安高新区期末)如图所示，下列说法错误的是（ ）.
A.图甲：从平面镜中看到一只挂钟的指针位置，此时这个钟的实际时间是7时25分
B.图乙：“水瓶琴”乐器，盛水越多，吹奏时发出的声音的音调就越低
C.图丙：叉鱼时要瞄准看到的鱼的下方才可能叉到鱼
D.图丁：探究反射光线与入射光线是否在同一平面内，应沿ON 向后转动纸板B
二、填空题(每空2分，共40分)
11.(2024·河南南阳期末)早在战国时期，我国古代著名教育家墨子就在研究小孔成像的现象.如图所示，他用蜡烛作为光源，在木板上钻一个小孔，发现烛焰透过小孔在墙壁上形成一个 (填“倒立”或“正立”)的 (填“实”或“虚”)像.
12.我国唐朝的张志和在《玄真子》中记载了著名的“人工虹”实验：“背日喷乎水，成虹霓之状”，这是光的 现象，进一步的研究表明，将红、 、蓝三种色光按照不同比例混合，能产生任何一种其他颜色的光.
13.(2024·北京大兴区期末)如图所示，MM'为平面镜，AO 为入射光线，ON 为法线.已知 ∠AON=60∘, ∠NOB=30∘,∠NOC=45∘,∠NOD=60∘..则入射光线AO 的反射光线将沿着 (填“OB”“OC”或“OD”)方向射出.若要使反射角增大，则应使入射角 (填“增大”或“减小”).
14.(2024·江西鹰潭期末)“大漠孤烟直，长河落日圆”的诗句中，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀大气时发生 而形成的像.如图所示，站在A 点的人恰好看到地平线上的太阳，他所看到的太阳的实际位置应是图中的 (填“甲”或“乙”)位置.
15.“西塞山前白鹭飞，桃花流水鳜鱼肥”([唐]张志和《渔歌子》).如图所示是白鹭在如镜的水面上飞行的情形.水中的“白鹭”是由光的反射形成的 (填“实”或“虚”)像.若水深3m ，当白鹭距离水面5m 时，它的像距离水面 m.
16.下列给出的三幅图，分别主要运用了什么光学知识?
A. ;B. ;C.
17.(2024·安徽淮南期末)如图所示，太阳灶是利用光的 原理来会聚太阳光、从而加热食物的；放电影用的银幕总是用粗糙的白布(而不是白玻璃)，是为了使光发生 反射.
18.如图甲所示，自行车的尾灯由许多小平面镜组成.夜晚，当后面汽车的车灯照射在小平面镜上时，经过两次反射后，反射光线平行于原入射光线反方向射回去，给后车司机警示作用.图乙中的 (填“A”或“B”)是自行车尾灯的原理图，它 (填“是”或“不是”)光源.图乙中另一个图是 的原理图.
19.(2023·福建福州期末)如图所示是光在空气和玻璃两种介质中传播的路线，据图分析：折射角大小是 ，玻璃在界面的 侧.
三、作图题(共2 小题，每小题2分，共4分)
20.(2024·宿迁泗洪县模拟)如图所示，画出物体AB 通过平面镜所成的像A'B'.
21.(2024·江苏无锡期末)如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中，请你画出平面镜，并完成光路.
四、实验题(共26分)
22.(8分)(2023·北京西城区期中)小明利用如图所示的实验装置“探究光的反射规律”.
(1)他应将硬纸板ENF 放置在平面镜上，用激光笔射出一束光紧贴硬纸板射向平面镜的O点，可在纸板 NOF 面内看到反射光.
(2)改变入射光AO 的角度，多做几次实验，记录每次反射光的径迹，用量角器测量入射角和反射角.将数据记录在表中.分析数据可得出结论：在反射现象中， .
(3)将一束光贴着纸板EON 沿某一角度射到O点，把纸板NOF 向前或向后折，可以探究
(4)实验过程中，如图所示，让激光笔发出的光沿着 BO 方向射向镜面时，此时反射光将沿 方向射出.
入射角 i/°
15
30
45
50
60
80
反射角r/°
15
30
45
50
60
80
23.(8分)(2024·江苏无锡期末)在探究小孔成像实验中，小明在易拉罐底部中央开一个小圆孔，并将其顶部剪去，蒙上一层半透明薄膜，将点燃的蜡烛按图甲所示的位置放置在小孔的前方.
(1)实验中，小明利用此装置可以看到烛焰在半透明薄膜上成的是 立的实像.
(2)勤于思考的小明又将图甲中小圆孔改成了小方孔，再观察烛焰的像，则半透明膜上所成的烛焰的像的形状 (填“会”或“不会”)改变.
(3)如图所示，小明在室外太阳下进一步研究孔的大小对光斑形状的影响，他设计了三种开有不同形状孔的卡片甲，用另一张卡片乙覆盖在甲上，从图示位置水平向左移动乙，观察光斑形状的变化情况，其中合乎要求的是
(4)若用LED光源替代蜡烛来研究小孔成像的性质，下列最合适的是 .
A. C形B. T 形
C. X 形D. P 形
24.(10分)(2024·北京海淀区期末)小明利用激光笔、平面镜和纸板做“探究光的反射规律”的实验.纸板ABCD 是用两块纸板ADON 和BCON 连接起来的.他将一个平面镜放在水平桌面上，把纸板ABCD展开成一个平面.
(1)把纸板ABCD 倾斜地立在平面镜上，如图甲所示，使一束光贴着纸板 ADON 沿某一个角度射到O点，经平面镜反射，在纸板 NBCO 上 (填“能”或“不能”)看到反射光.
(2)把纸板ABCD 竖直的立在平面镜上，如图乙所示，纸板上的直线ON 垂直于平面镜，使一束光贴着纸板ANOD 沿某一个角度射到O点，经平面镜反射，在纸板 NBCO上 (填“能”或“不能”)看到反射光.
(3)把纸板 NBCO 向后折，纸板上的直线 ON 仍垂直于平面镜，如图丙所示，使一束光贴着纸板ANOD 沿某一个角度射到O点，经平面镜反射，在纸板 NBCO上 (填“能”或“不能”)看到反射光.
(4)由上述实验可知：反射光线与 和 在同一个平面内.
1. B[解析]月亮、白云、彩虹本身不能发光，只能反射光，因此不是光源，只有太阳能够自身发光，属于光源.故选 B.
2. B[解析]故宫角楼在水中形成倒影，属于平面镜成像，是由光的反射形成的，故A 错误；航天员透过水球成像，属于凸透镜成像，是由于光的折射形成的，故 B正确；屏幕上呈现手影，是由光的直线传播形成的，故C错误；景物在镜中成像，属于平面镜成像，是由光的反射形成的，故D错误.故选 B.
3. C[解析]“夕阳返照桃花坞，柳絮飞来片片红”白光照射时，柳絮是呈白色的，所以柳絮是白色物体，柳絮呈红色是因为它反射了红光，故C图光路图正确.故选 C.
4. A[解析]教材的表面凹凸不平，光照在上面发生漫反射，反射光线是向着四面八方的，所以小明和小红从不同的位置都能看到教材，都是由于光在教材表面发生了漫反射，光的漫反射也遵循光的反射定律，故 A 正确；光在教材表面发生反射遵循光的反射定律，反射角等于入射角，而不是入射角等于反射角，故B错误；因为教材发生了漫反射，所以小明看到的教材和小红看到的教材一样亮，故C 错误；物理教材本身不会发光，故不是光源，故D错误.故选 A.
5. D[解析]当光线从空气斜射入水中时，折射角小于入射角，图A 中折射角大于入射角了，故A 错误；当光发生折射时，折射光线和入射光线分居法线两侧，图B中折射光线与入射光线在法线的同侧了，故B错误；当光从空气斜射入水中，折射光线应该向法线方向发生偏折，折射角应小于入射角，图C中折射光线没有向法线方向发生偏折，折射角等于入射角了，故C错误；当光从空气斜射入水中，折射光线和入射光线分别位于法线两侧；当光线从空气斜射入其他透明介质时，折射角小于入射角.图D中光线符合光的折射规律，故D正确.故选 D.
6. D[解析]在A 端下方垫一个正方体C，使木板倾斜一个小的角度，但水面总是水平的，所以入射光线与水面垂直，故反射光线和折射光线的方向都不变，故D正确.故选 D.
7. C[解析]镜面反射和漫反射都遵循光的反射定律，故 A 错误；镜面反射和漫反射的光线进入我们的眼睛，我们就能看到它，故B错误；衣服表面粗糙，发生的是漫反射，故C正确；当平行的入射光线射向平面镜后，其反射光线将仍然平行射出，故D错误.故选 C.
8. D[解析]太阳光经三棱镜后发生色散，图中位置从上到下依次呈现红、橙、黄、绿、蓝、靛、紫等七种颜色的色光；红光之外是红外线，红外线的热效应很强，红外线能使温度计示数升高得很快，即在①；紫光之外是紫外线，紫外线能使荧光物质发光，因此可以识别钱币真伪，即在③；故A、B、C错误，D正确.故选 D.
9. D[解析]平面镜所成的像为虚像，由于像与物体关于镜面对称，所以铅笔像的尖端朝左，故A 错误；平面镜成像，像与物的大小相等，所以铅笔在靠近平面镜的过程中，铅笔的像不变，故B 错误；若铅笔以2cm/s的速度向平面镜靠近，同时像也以 2cm /s的速度垂直向平面镜靠近，则笔尖的像移动速度等于笔尾的像移动速度，故C 错误；运动 3s 后笔尖距离平面镜10cm-2cm/s×3s=4cm,笔尖的像距离平面镜也为4cm，则运动3s后笔尖与笔尖的像的间距为4 cm+4cm=8cm,故 D正确.故选 D.
回归纳总结 平面镜成像的特点有四个：(1)平面镜成的是虚像.(2)像与物的大小相等.(3)像与物体到镜面的距离相等.(4)像与物体的连线与镜面垂直.另外，平面镜成像的大小始终与物体相等，与物体到镜面的距离远近无关，感觉“物远像小”是眼睛观察像的视角变小的缘故.平面镜成的虚像和物体关于平面镜对称.
10. B[解析]因为平面镜所成的像与物体关于平面镜对称，所以图甲中的表的数字顺序与实际表的数字顺序正好相反，所以该钟的实际时间是 7 时25分，故A 正确；当用嘴依次吹瓶口，振动的物体是空气柱，瓶中盛水越多，空气柱越短，越容易振动，振动频率越大，音调越高，故B错误；水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，岸上的人看到的是变浅的鱼的虚像，因此用鱼叉捕鱼时，不是将鱼叉对准看到的鱼，而是瞄准所看到的鱼的下方位置才能叉到鱼，故C正确；探究反射光线与入射光线是否在同一平面内，应进行的操作是沿 ON 向前、向后转动纸板 B，故D正确.故选 B.
11.倒立 实 [解析]小孔成像实验中，是由光的直线传播形成的，并且所成的像为倒立的实像.
12.色散 绿 [解析]“人工虹”，是喷出水后，空中有大量的小水滴在太阳光照射下被分解为绚丽的七色光，也就是光的色散；三种色光适当混合能产生其他色光，这三种色光就是光的三原色，它们分别是红光、绿光、蓝光.
13. OD 增大 [解析]根据光的反射定律可知，反射角等于入射角，因为入射角∠AON=60°，所以反射角也等于 60°,已知∠NOD = 60°,则反射角是∠NOD，所以反射光线将沿 OD 射出，若要使反射角增大，则应使入射角增大.
14.折射 乙 [解析]太阳升起时，太阳实际位置在地平线下面，但光线经过不均匀大气时发生折射，所以我们看见了太阳，但现在太阳落山了.站在 A点的人恰好看到地平线上的太阳，则他看到的是经折射形成的太阳的虚像，他所看到的太阳的实际位置应是图中的乙位置.
15.虚5 [解析]水中的“白鹭”属于倒影，是由光的反射形成的虚像；物体到平面镜的距离和像到平面镜的距离相等，当白鹭距离水面5m时，它的像距离水面5m.
16.光在同种均匀介质中沿直线传播 光的反射 光的折射 [解析]影子是由光的直线传播形成的；照镜子属于平面镜成像，是由光的反射形成的；看到水中的鱼，是由于鱼反射的光线从水中斜射入空气中时，在水面发生折射形成的虚像.
17.反射 漫 [解析]凹面镜对光有会聚作用，太阳灶利用了光的反射原理；白色银幕用粗糙的白布是为了让光发生漫反射，使周围所有的人都能看到.
知识拓展 镜面反射和漫反射的比较
18. A不是 潜望镜 [解析]自行车尾灯采用相互垂直的镜面组合能够把车后任何方向射来的光都朝着相反方向反射回去，从而引起司机的注意，防止交通事故的发生，故A 是自行车尾灯的原理图；自行车尾灯明亮是反射了别的物体的光，尾灯自身不能发光，不是光源；由图可知，在管子的上下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成45度角，物体通过两次反射使下面的一方就可以看到上面物体的像，故图乙中另一个图是潜望镜的工作原理图.
19.40° 右 [解析]由题图可知, ∠AON=90∘−20∘=70°=∠BON，说明在 MM'的左侧发生了光的反射现象，则水平方向的直线 NN′为法线，竖直方向的直线 MM'为界面，因为反射光线和折射光线分居法线的两侧，所以 BO 为入射光线，OA 为反射光线.OC 为折射光线;则∠BON 为入射角, ∠N'OC为折射角，且 ∠N'OC=90∘−50∘=40∘;此时的折射角小于入射角，则玻璃在界面的右侧.
20.如图所示
21.如图所示
[解析]由于反射光线竖直射入井内，过入射点O竖直向下作出反射光线OB；然后作∠AOB 的角平分线即为法线(ON)，过O点作法线的垂线，即平面镜的位置.
22.(1)垂直 (2)反射角等于入射角 (3)反射光线、入射光线、法线是否在同一平面内 (4)OA
[解析](1)硬纸板 ENF 必须垂直放置在平面镜上，才能使得反射光线、入射光线跟法线都在纸板平面内.(2)分析表中反射角和入射角的数据可知：光反射时，反射角等于入射角.(3)实验中使用可折转的硬纸板，除了能呈现光路外，还可以通过向后折硬纸板，观察现象，来探究反射光线、入射光线与法线是否在同一平面内.(4)让光线逆着原来的反射光OB 射向镜面时，会发现反射光线沿着原来的入射光线AO反方向射出，光路图照样成立，体现了光路是可逆的.
23.(1)倒 (2)不会 (3)A (1)D [解析](1)烛焰在半透明薄膜上所成的像是倒立的实像，其成像的原理是光的直线传播.(2)由于小孔成像的形状和孔的形状无关，与物体的形状有关，所以将小圆孔改成了小方孔，半透明膜上所成的烛焰的像的形状不会改变.(3)研究孔的大小对光斑形状的影响，必须控制孔的形状不变，A图中随着卡片乙向左移动，孔的形状始终是三角形，并且逐渐变小，故A 符合要求：B、C两图中随着卡片乙向左移动，孔的形状发生了变化，不符合要求.(4)研究小孔成像所成像的性质，光源的性质应上下、左右均能区分开，故A、B、C错误. D正确.
24.(1)不能 (2)能 (3)不能 (4)入射光线 法线[解析](1)法线与镜面垂直，如果把纸板 ABCD 倾斜地立在平面镜上，纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线也不在纸板上，则我们在纸板上看不到反射光线.(2)把纸板ABCD竖直的立在平面镜上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，使一束光贴着纸板ANOD 沿某一个角度射到O点，经平面镜反射后，在纸板 NBCO 上能看到反射光.(3)把纸板 BCON 向后折，则呈现反射光线的纸板和呈现入射光线的纸板不在同一平面内，所以在纸板 BCON 上不能看到反射光.(4)由此可得出结论：反射光线在入射光线和法线所在的平面内.

镜面反射
漫反射
不同点
反射面
光滑表面
粗糙表面
平行光入射后反射光线方向
反 射 光 线 仍平行
反射光线射向四面八方
现象
人在反射光线的范围内看到耀眼的光
人能从不同方 向 看 到物体
相同点
都是光的反射现象，都遵循光的反射定律
