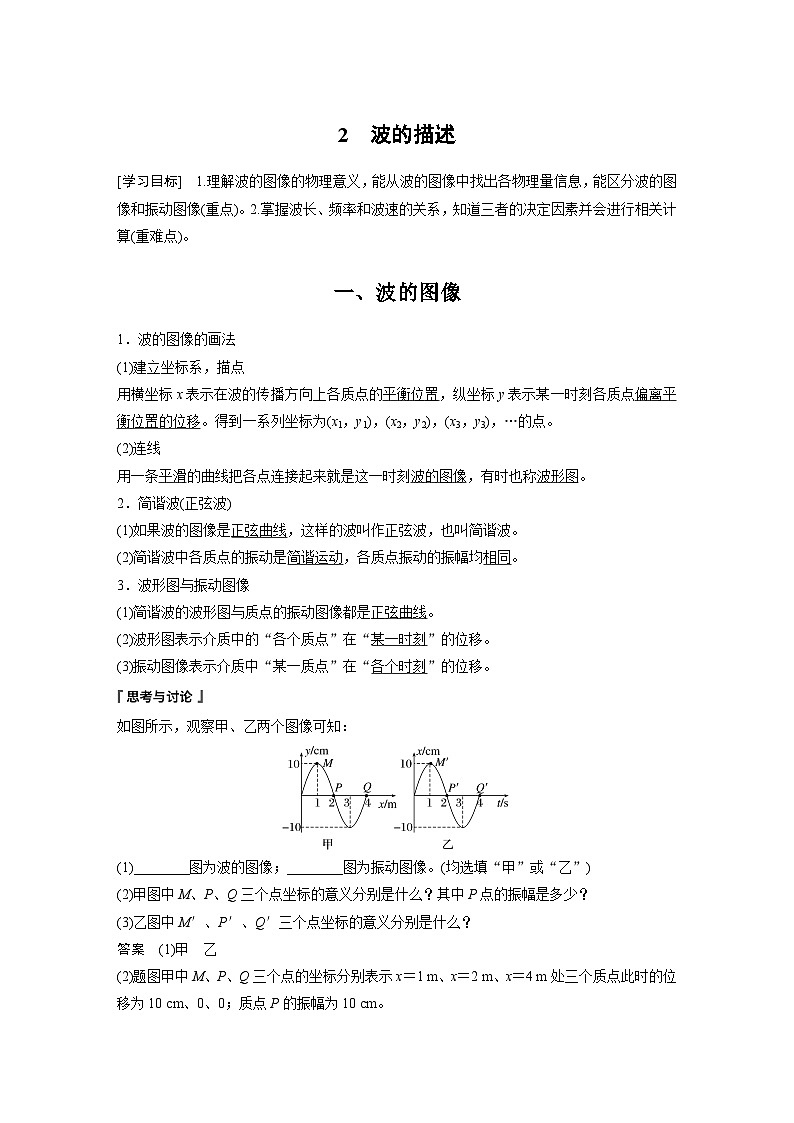

一、波的图像
1．波的图像的画法
(1)建立坐标系，描点
用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某一时刻各质点偏离平衡位置的位移。得到一系列坐标为(x1，y1)，(x2，y2)，(x3，y3)，…的点。
(2)连线
用一条平滑的曲线把各点连接起来就是这一时刻波的图像，有时也称波形图。
2．简谐波(正弦波)
(1)如果波的图像是正弦曲线，这样的波叫作正弦波，也叫简谐波。
(2)简谐波中各质点的振动是简谐运动，各质点振动的振幅均相同。
3．波形图与振动图像
(1)简谐波的波形图与质点的振动图像都是正弦曲线。
(2)波形图表示介质中的“各个质点”在“某一时刻”的位移。
(3)振动图像表示介质中“某一质点”在“各个时刻”的位移。
如图所示，观察甲、乙两个图像可知：
(1)________图为波的图像；________图为振动图像。(均选填“甲”或“乙”)
(2)甲图中M、P、Q三个点坐标的意义分别是什么？其中P点的振幅是多少？
(3)乙图中M′、P′、Q′三个点坐标的意义分别是什么？
答案 (1)甲 乙
(2)题图甲中M、P、Q三个点的坐标分别表示x＝1 m、x＝2 m、x＝4 m处三个质点此时的位移为10 cm、0、0；质点P的振幅为10 cm。

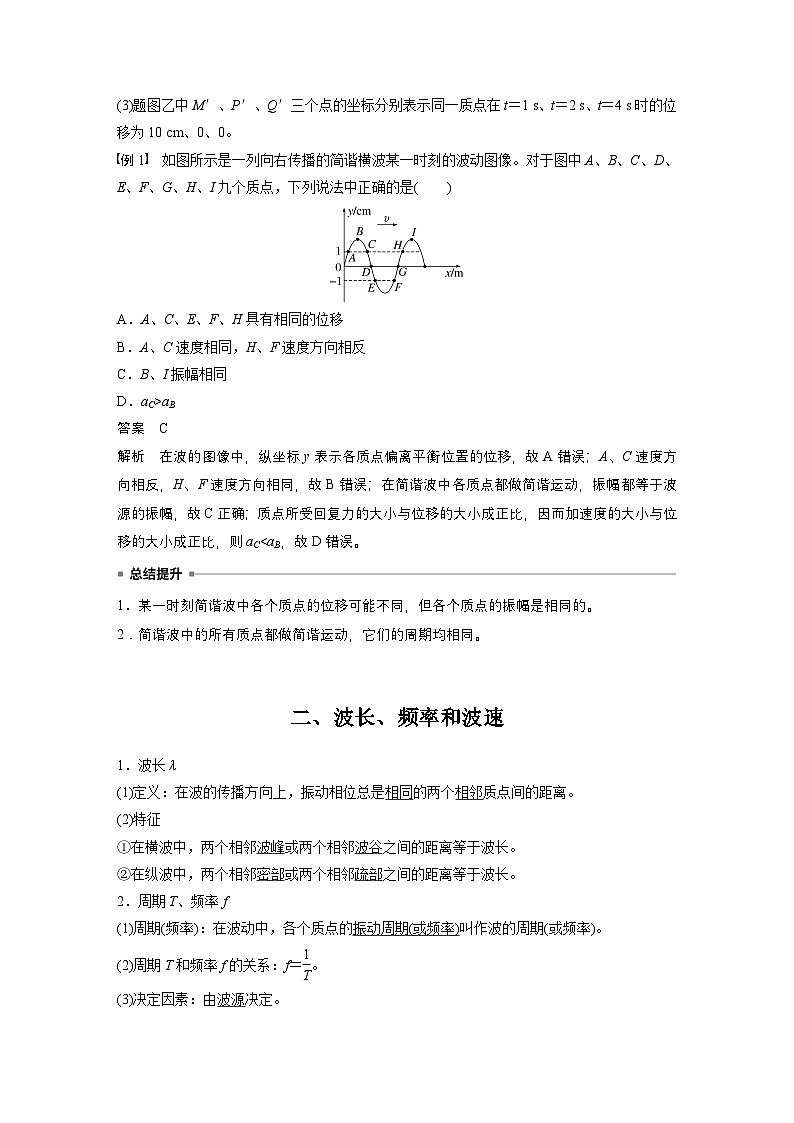

(3)题图乙中M′、P′、Q′三个点的坐标分别表示同一质点在t＝1 s、t＝2 s、t＝4 s时的位移为10 cm、0、0。
例1 如图所示是一列向右传播的简谐横波某一时刻的波动图像。对于图中A、B、C、D、E、F、G、H、I九个质点，下列说法中正确的是( )
A．A、C、E、F、H具有相同的位移
B．A、C速度相同，H、F速度方向相反
C．B、I振幅相同
D．aC>aB
答案 C
解析 在波的图像中，纵坐标y表示各质点偏离平衡位置的位移，故A错误；A、C速度方向相反，H、F速度方向相同，故B错误；在简谐波中各质点都做简谐运动，振幅都等于波源的振幅，故C正确；质点所受回复力的大小与位移的大小成正比，因而加速度的大小与位移的大小成正比，则aCvc D．va＝vdac，A正确，B错误；而质点越靠近平衡位置速度越大，位移越大则速度越小，所以四个质点的速度大小关系为va＝vd
