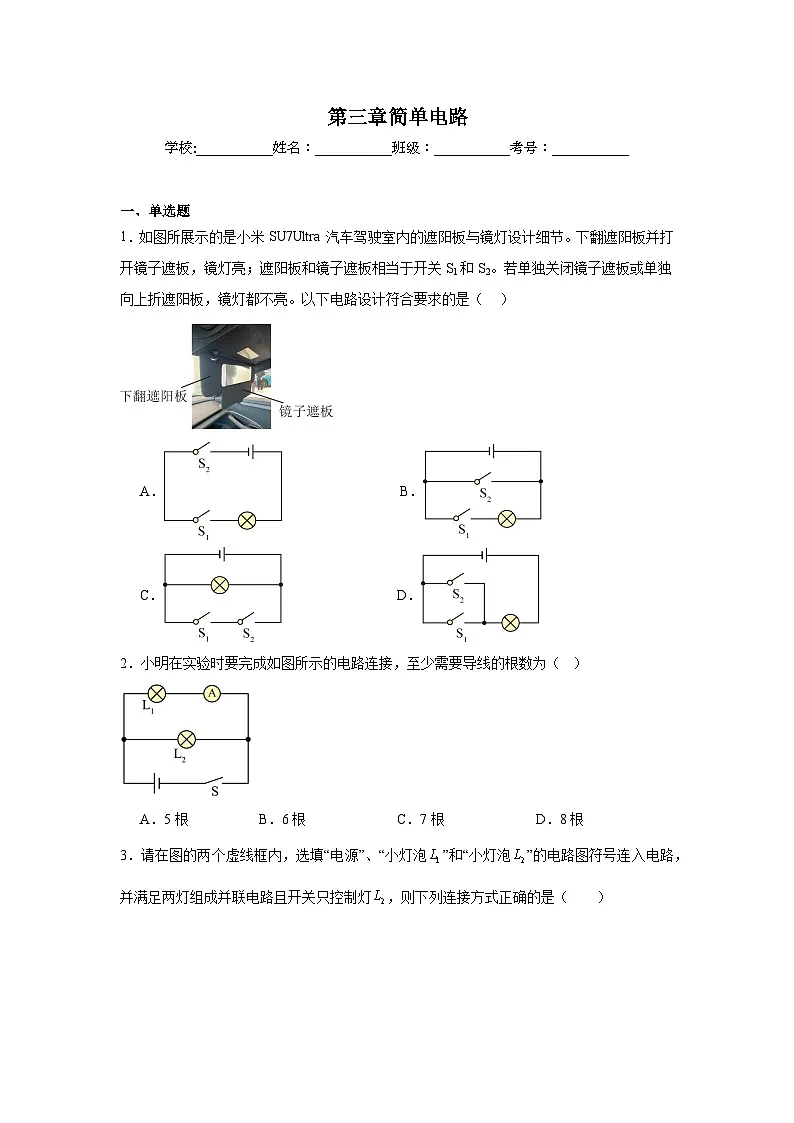

1．如图所展示的是小米SU7Ultra汽车驾驶室内的遮阳板与镜灯设计细节。下翻遮阳板并打开镜子遮板，镜灯亮；遮阳板和镜子遮板相当于开关S1和S2。若单独关闭镜子遮板或单独向上折遮阳板，镜灯都不亮。以下电路设计符合要求的是（ ）
A．B．
C．D．
2．小明在实验时要完成如图所示的电路连接，至少需要导线的根数为（ ）
A．5根B．6根C．7根D．8根

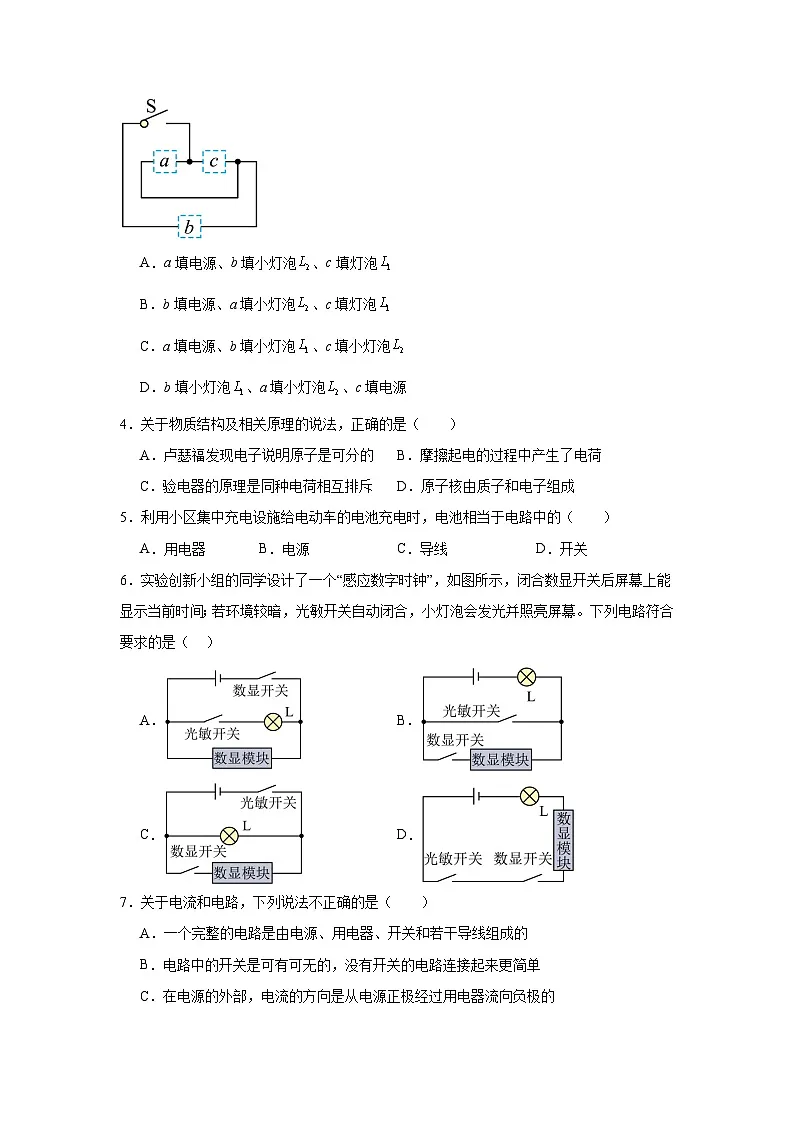

3．请在图的两个虚线框内，选填“电源”、“小灯泡”和“小灯泡”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯，则下列连接方式正确的是（ ）
A．a填电源、b填小灯泡、c填灯泡
B．b填电源、a填小灯泡、c填灯泡
C．a填电源、b填小灯泡、c填小灯泡
D．b填小灯泡、a填小灯泡、c填电源
4．关于物质结构及相关原理的说法，正确的是（ ）
A．卢瑟福发现电子说明原子是可分的B．摩擦起电的过程中产生了电荷
C．验电器的原理是同种电荷相互排斥D．原子核由质子和电子组成
5．利用小区集中充电设施给电动车的电池充电时，电池相当于电路中的（ ）
A．用电器B．电源C．导线D．开关
6．实验创新小组的同学设计了一个“感应数字时钟”，如图所示，闭合数显开关后屏幕上能显示当前时间；若环境较暗，光敏开关自动闭合，小灯泡会发光并照亮屏幕。下列电路符合要求的是（ ）
A．B．
C．D．
7．关于电流和电路，下列说法不正确的是（ ）
A．一个完整的电路是由电源、用电器、开关和若干导线组成的
B．电路中的开关是可有可无的，没有开关的电路连接起来更简单
C．在电源的外部，电流的方向是从电源正极经过用电器流向负极的
D．电路中有持续电流存在的条件是有电源的闭合电路

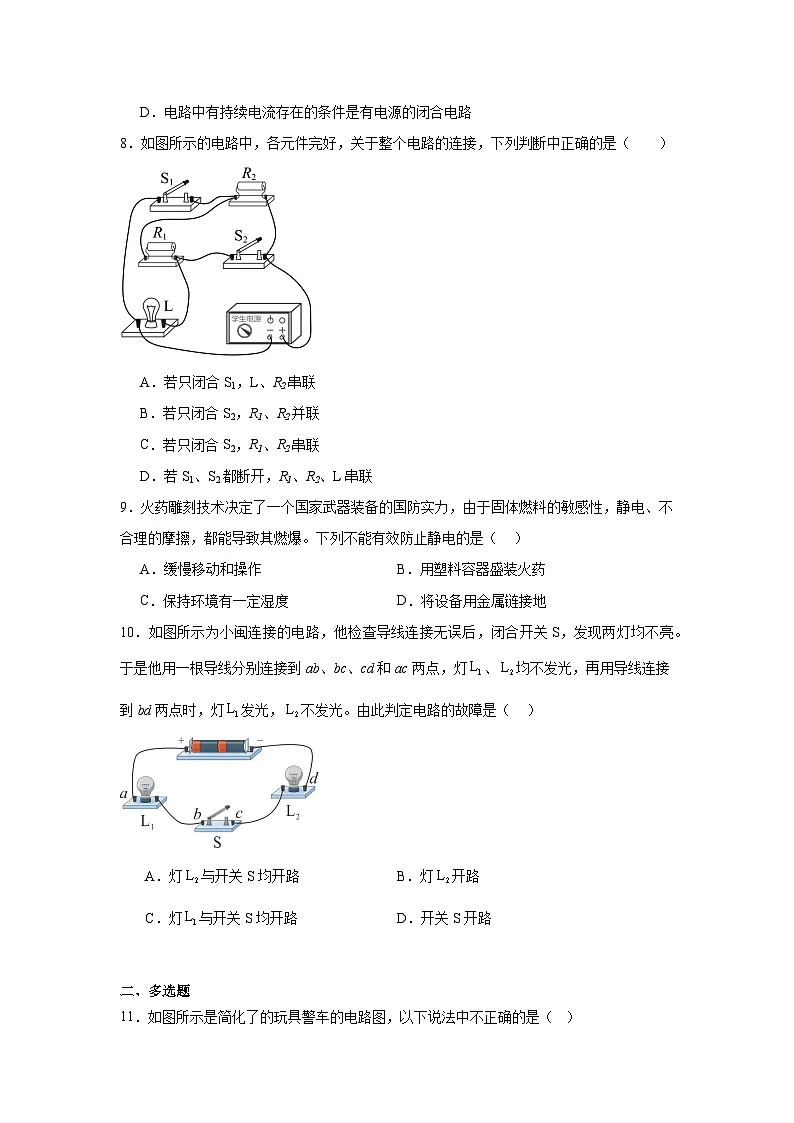

8．如图所示的电路中，各元件完好，关于整个电路的连接，下列判断中正确的是（ ）
A．若只闭合S1，L、R2串联
B．若只闭合S2，R1、R2并联
C．若只闭合S2，R1、R2串联
D．若S1、S2都断开，R1、R2、L串联
9．火药雕刻技术决定了一个国家武器装备的国防实力，由于固体燃料的敏感性，静电、不合理的摩擦，都能导致其燃爆。下列不能有效防止静电的是（ ）
A．缓慢移动和操作B．用塑料容器盛装火药
C．保持环境有一定湿度D．将设备用金属链接地
10．如图所示为小闽连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不亮。于是他用一根导线分别连接到ab、bc、cd和ac两点，灯、均不发光，再用导线连接到bd两点时，灯发光，不发光。由此判定电路的故障是（ ）
A．灯与开关S均开路B．灯开路
C．灯与开关S均开路D．开关S开路
二、多选题
11．如图所示是简化了的玩具警车的电路图，以下说法中不正确的是（ ）
A．开关控制整个电路
B．电动机与小灯泡工作时互不影响
C．开关控制电动机
D．开关、都闭合时电动机与小灯泡是串联的
12．如图所示，两个完全相同的验电器A和B，A带正电，B不带电，用金属棒连接A和B，下列说法正确的是（ ）
A．负电荷从验电器B移动到验电器A
B．正电荷从验电器A移动到验电器B
C．若将金属棒改为橡胶棒，两验电器金属箔张角不变
D．瞬时电流方向是从A到B
13．静电复印技术已经逐渐走入人们的生活，如图所示的是利用身边的素材来简单模拟静电复印原理的示意图。用毛皮快速摩擦整张橡胶板，用干燥的手指在橡胶板上写一个“大”字，将橡胶板平放，在上面均匀地撒上一层干木屑，再将橡胶板缓慢竖起，随着橡胶板上干木屑的滑落，一个“大”字就像胶板上显现出来，下列说法中正确的是（ ）
A．摩擦后橡胶板带上负电
B．通过摩擦创造了电荷
C．因为人体是导体，在橡胶板上写“大”字时能将“大”字部分的电荷导走
D．其他部分的干木屑被吸引是因为同种电荷相互吸引
14．四个悬挂着的轻质绝缘小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球可能带有异种电荷B．B球可能带电，也可能不带电
C．B球与D球可能带有同种电荷D．D球可能带电，也可能不带电
三、填空题
15．用毛皮摩擦过的橡胶棒靠近带电吸管，发现吸管被排斥，说明吸管带 电荷（选填“正”或“负”）。
16．验电器
(1)构造

(2)作用：检验物体 。
(3)工作原理：用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带 电荷，由于 而张开。
17．用纸巾摩擦过的塑料吸管因为 （选填“得到”或“失去”）电子而带负电荷。如图所示，将用纸巾摩擦过的塑料吸管靠近在空中静止悬挂的轻质小球时，小球远离塑料吸管，这说明小球带的是 电荷。
18．教室的吊扇使用一段时间后，扇叶很容易粘灰尘。这是因为扇叶转动时与空气发生 ，有了 的性质引起的。
19．把一个带电体靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，这个带电体带 电荷（选填“正”或“负”）。在干燥的天气里，用塑料梳子梳头时，发现越梳头发越蓬松，这是因为 。
四、实验题
20．小明利用下列三幅电路图分析串、并联电路的特点。
(1)三幅电路图的连接方式：甲是 联；乙是 联；丙是 联。
(2)三幅电路图的开关中，能同时控制两个灯泡的是 ，只能控制灯泡的是 ，只能控制灯泡的是 。（均填字母）
A．甲中的开关
B．乙中的开关
C．丙中的开关
D．丙中的开关
E．丙中的开关
(3)一个灯泡损坏，另一个灯泡仍能工作的电路图是图 。
《第三章简单电路》参考答案
1．A
【详解】由题意可知，遮阳板和镜子遮板相当于开关S1和S2，下翻遮阳板并打开镜子遮板，镜灯亮，说明开关S1和S2都可以控制镜灯，若单独关闭镜子遮板或单独向上折遮阳板，镜灯都不亮，则说明两个开关串联，同时与镜灯串联，故BCD不符合题意，A符合题意。
故选A。
2．B
【详解】由电路图可知，两灯左侧接线柱与电源正极之间需要用2根导线连接，L1和电流表之间需要1根导线，开关和灯L2之间需要1根导线，开关（或灯L2）和电流表之间需要1根导线，开关和电源负极之间需要1根导线，故至少用6根导线，故B符合题意，ACD不符合题意。
故选B。
3．A
【详解】A．a填电源、b填小灯泡、c填灯泡，L1与L2并联，开关与灯L2串联在同一条支路上，开关只控制灯，故A正确；
B．b填电源、a填小灯泡、c填灯泡，L1与L2并联，开关在干路上，控制整条电路，故B错误；
C．a填电源、b填小灯泡、c填小灯泡，L1与L2并联，开关与灯L1串联在同一条支路上，开关只控制灯L1，故C错误；
D．b填小灯泡、a填小灯泡、c填电源，L1与L2并联，开关与灯L1串联在同一条支路上，开关只控制灯L1，故D错误。
故选A。
4．C
【详解】A．汤姆孙发现电子说明原子是可分的，故A错误；
B．摩擦起电的过程中电荷发生了转移，不是产生了电荷，故B错误；
C．验电器的两个铂片上会带上同种电荷，原理是同种电荷相互排斥，故C正确；
D．原子核由质子和中子组成，故D错误。
故选C。
5．A
【详解】用充电设施给电动车的电池充电时，电池相当于电路中的用电器，消耗电能，把电能转化为化学能，故A符合题意，BCD不符合题意。
故选A。
6．A
【详解】由题可知，数显开关能控制数显模块；若环境亮，只有数显模块工作，若环境较暗，光敏开关自动闭合，小灯泡会发光，说明光敏开关只控制小灯泡，且小灯与数显模块并联，故A符合题意，BCD不符合题意。
故选A。
7．B
【详解】AB．电路是为用电器工作提供电流的路径，一个完整的电路包括四个部分：提供电能的电源，消耗电能的用电器，控制电流通断的开关和连接电路的导线。若没有开关则无法控制电路的通断。故A正确，不符合题意。B错误，符合题意；
C．规定正电荷定向移动的方向为电流方向，电流方向与负电荷定向移动方向相反。根据电流方向的规定，在电源外部电流的方向是从电源正极经过用电器流向负极的。故C正确，不符合题意；
D．电源是提供电能的装置，电路中有持续电流的条件是有电源、且电路是通路。故D正确，不符合题意。
故选B。
8．D
【详解】A．若只闭合S1，电流从电源正极流出，经过R2、开关S1回到电源的负极，电路为R2的简单电路，故A错误；
BC．若只闭合S2，电流从电源正极流出，经过开关S2、灯泡L直接回到电源的负极，电路为L的简单电路，故BC错误；
D．若S1、S2都断开，电流从电源的正极流出，依次经过R2、R1、灯泡L回到电源的负极，电路是R2、R1、灯泡L串联，故D正确。
故选D。
9．B
【详解】A．缓慢移动和操作可以减少因快速摩擦产生的大量静电，能有效防止静电，故A不符合题意；
B．塑料是绝缘体，用塑料容器盛装火药时，电荷不容易传导走，容易积累静电，不能有效防止静电，故B符合题意；
C．保持环境有一定湿度，空气湿度较大时，物体表面会附着一层薄薄的水膜，水是导体，能够帮助电荷传导，从而减少静电的积累，能有效防止静电，故C不符合题意；
D．将设备用金属链接地，金属是良好的导体，电荷可以通过金属导线传导到大地，从而避免静电的积累，能有效防止静电，故D不符合题意。
故选B。
10．A
【详解】用一根导线连接到bd两点，灯发光，不发光，说明灯通路，灯、开关S中必有一个开路，或者两个均开路；
用一根导线连接到cd两点，灯、均不发光，说明灯、开关S中必有一个开路，或者两个均开路；
比较上述两个实验操作，可知灯通路，开关S开路。
用一根导线连接到ac两点，灯、均不发光，说明灯开路。
综上所述，可以判断电路的故障是灯与开关S均开路，故A符合题意，BCD不符合题意。
故选A。
11．AD
【详解】AC．如图所示，电动机与小灯泡并联，开关S1与电动机串联在电动机所在的支路上，故开关S1只能控制电动机，故A错误，符合题意，C正确，不符合题意；
B．如图所示，电动机与小灯泡并联，故电动机与小灯泡工作时互不影响，故B正确，不符合题意；
D．开关、都闭合时，电路中有一部分电流流过电动机，另一部分电流流过小灯泡，电流的流过路径有两条，故它们是并联，故D错误，符合题意。
故选AD。
12．ACD
【详解】验电器A带正电，验电器B不带电，当用金属棒连接A和B时，B中的部分自由电子（负电荷）会转移到A，使A的正电荷被中和一部分，而不是正电荷从验电器A移动到验电器B；
物理学定义电流的方向是正电荷定向移动的方向为电流方向，所以瞬时电流的方向与负电荷定向移动方向相反，即瞬时电流的方向是从A到B；
此外，橡胶棒是绝缘体，几乎没有自由移动的电荷，若将金属棒改为橡胶棒，电荷无法在A、B间转移，因此A的金属箔张角不变，B的金属箔也始终闭合。
故ACD正确，B错误。
故选ACD。
13．AC
【详解】A．摩擦后橡胶板得到了电子，带上负电，故A正确；
B．通过摩擦发生了电荷的转移，并不是创造了电荷，故B错误；
C．人体容易导电，是导体，在橡胶板上写“大”字时，因为人体是导体，能将“大”字部分的电荷导走，故C正确；
D．其他部分的干木屑被吸引是因为其它部分的橡胶板带有电荷，带电体具有吸引轻小物体的性质，吸引木屑不会掉落，故D错误。
故选AC。
14．ACD
【详解】A．由图可知，A、B两球相互排斥，说明A、B两球带同种电荷，BC相互吸引，说明C可能带与B不同种类的电荷，也可能不带电，由于A、B带同种电荷，所以如果C带电，将与A也带不同种类的电荷，故A正确；
B．由于A、B两球相互排斥，说明B一定带电，故B错误；
CD．由于A、B两球相互排斥，说明B一定带电；BC相互吸引，B带电，C可能不带电，也可能带与B不同种类的电荷；CD相互吸引，如果C不带电，则D一定带电，如果C带电，则D可能不带电，也可能带与C不同种类的电荷，故如果D带电，则与B所带电荷种类相同，故CD正确。
故选ACD。
15．负
【详解】用毛皮摩擦过的橡胶棒带负电。当橡胶棒靠近吸管时，吸管被排斥，根据同种电荷相互排斥的原理，说明吸管也带负电荷。
16．(1)金属箔
(2)是否带电
(3) 同种 互相排斥
【详解】（1）验电器由金属球、金属杆和金属箔组成，图中下面的两个物体是金属箔。
（2）验电器是实验室用来检验物体是否带电的仪器，当两片金属箔张开，说明物体带电。
（3）[1][2]用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带同种电荷，由于同种电荷相互排斥，所以两片金属箔会张开。
17． 得到 负
【详解】[1]摩擦起电过程中，失去电子的物体由于缺少电子而带正电，得到电子的物体因为有多余的电子而带负电．已知塑料吸管带负电，所以吸管是得到了电子。
[2]塑料吸管靠近在空中静止悬挂的轻质小球时，小球远离塑料吸管，因为同种电荷相互排斥，所以小球带的是负电荷。
18． 摩擦起电 吸引轻小物体
【详解】[1][2]电扇扇叶转动时与空气发生摩擦起电，使扇叶带了电荷，由于带电体有吸引轻小物体的性质，扇叶很容易吸附灰尘，使扇叶粘上灰尘。
19． 负 同种电荷相排斥
【详解】[1]同种电荷相排斥，毛皮摩擦过的橡胶棒带负电，把一个带电的物体靠近它时，相互排斥，说明这个带电物体也带负电。
[2]用塑料梳子梳头发时，由于摩擦而使头发带了电；其中头发和梳子带有异种电荷，头发之间带同种电荷，相互排斥，故头发越梳越蓬松。
20．(1) 串 并 并
(2) ABC D E
(3)乙、丙
【详解】（1）[1][2][3]根据电流的走向，有且只有一条电流通路的电路是串联电路，电流有两条以上通路的电路是并联电路，故甲图是串联，乙、丙图是并联。
（2）串联电路中，开关可以控制所有的用电器；并联电路中，干路上的开关可以控制所有的用电器，支路上的开关控制本支路的用电器。甲图是串联电路，所以甲图中的开关S控制所有用电器，乙、丙图中的开关S在干路上，控制所有的用电器，丙图中的、在支路上，控制本支路的用电器。
（3）串联电路中，各用电器相互影响，一个灯泡损坏会导致另一个灯泡也不能工作，并联电路中，各用电器互不影响，即使一个灯泡损坏了，也不会影响另一个灯泡，故选图乙、丙。
题号
1
2
3
4
5
6
7
