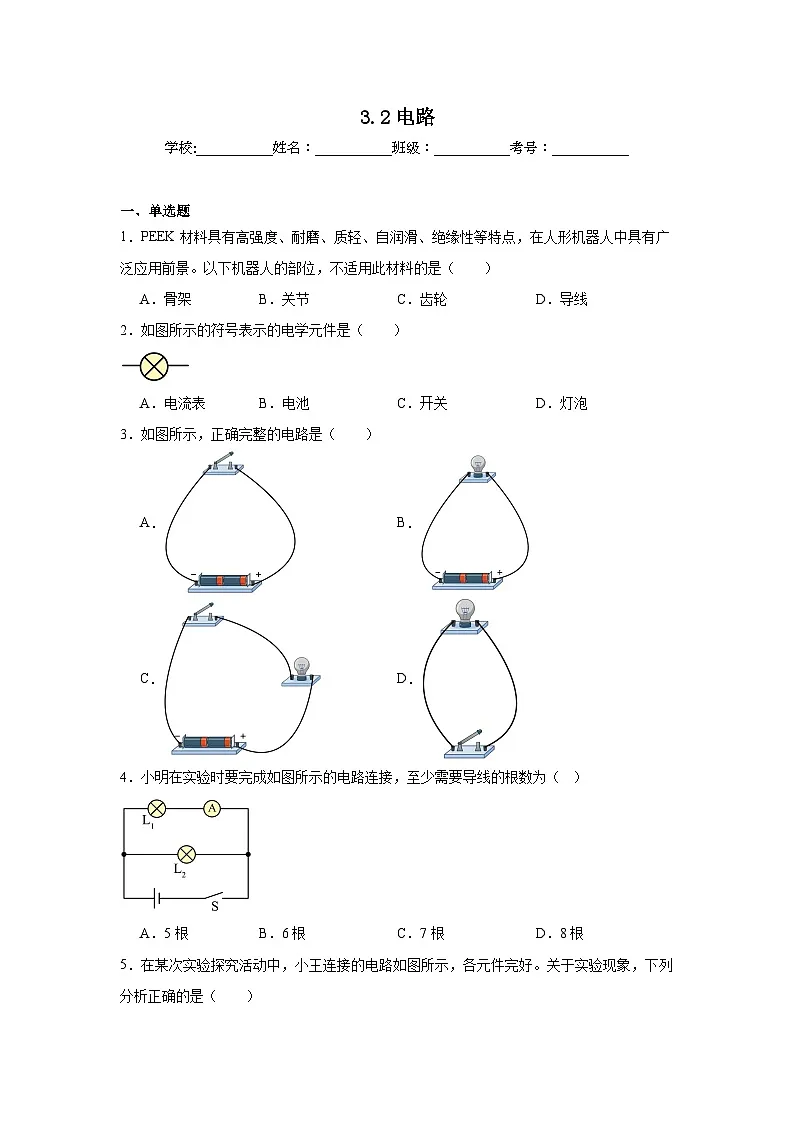

初中教科版（2024）电路同步测试题

这是一份初中教科版（2024）电路同步测试题，共11页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．PEEK材料具有高强度、耐磨、质轻、自润滑、绝缘性等特点，在人形机器人中具有广泛应用前景。以下机器人的部位，不适用此材料的是（ ）
A．骨架B．关节C．齿轮D．导线
2．如图所示的符号表示的电学元件是（ ）
A．电流表B．电池C．开关D．灯泡
3．如图所示，正确完整的电路是（ ）
A．B．
C．D．
4．小明在实验时要完成如图所示的电路连接，至少需要导线的根数为（ ）
A．5根B．6根C．7根D．8根

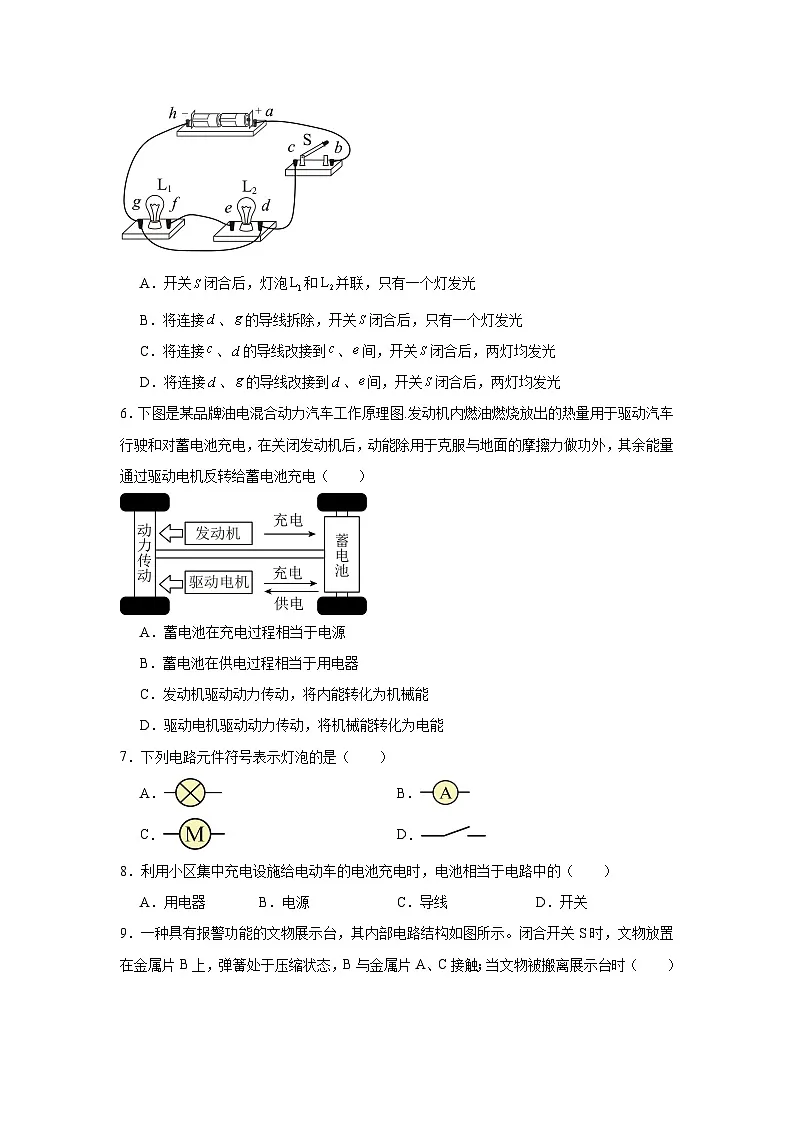

5．在某次实验探究活动中，小王连接的电路如图所示，各元件完好。关于实验现象，下列分析正确的是（ ）
A．开关闭合后，灯泡和并联，只有一个灯发光
B．将连接、的导线拆除，开关闭合后，只有一个灯发光
C．将连接、的导线改接到、间，开关闭合后，两灯均发光
D．将连接、的导线改接到、间，开关闭合后，两灯均发光
6．下图是某品牌油电混合动力汽车工作原理图.发动机内燃油燃烧放出的热量用于驱动汽车行驶和对蓄电池充电，在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量通过驱动电机反转给蓄电池充电（ ）
A．蓄电池在充电过程相当于电源
B．蓄电池在供电过程相当于用电器
C．发动机驱动动力传动，将内能转化为机械能
D．驱动电机驱动动力传动，将机械能转化为电能
7．下列电路元件符号表示灯泡的是（ ）
A．B．
C．D．
8．利用小区集中充电设施给电动车的电池充电时，电池相当于电路中的（ ）
A．用电器B．电源C．导线D．开关

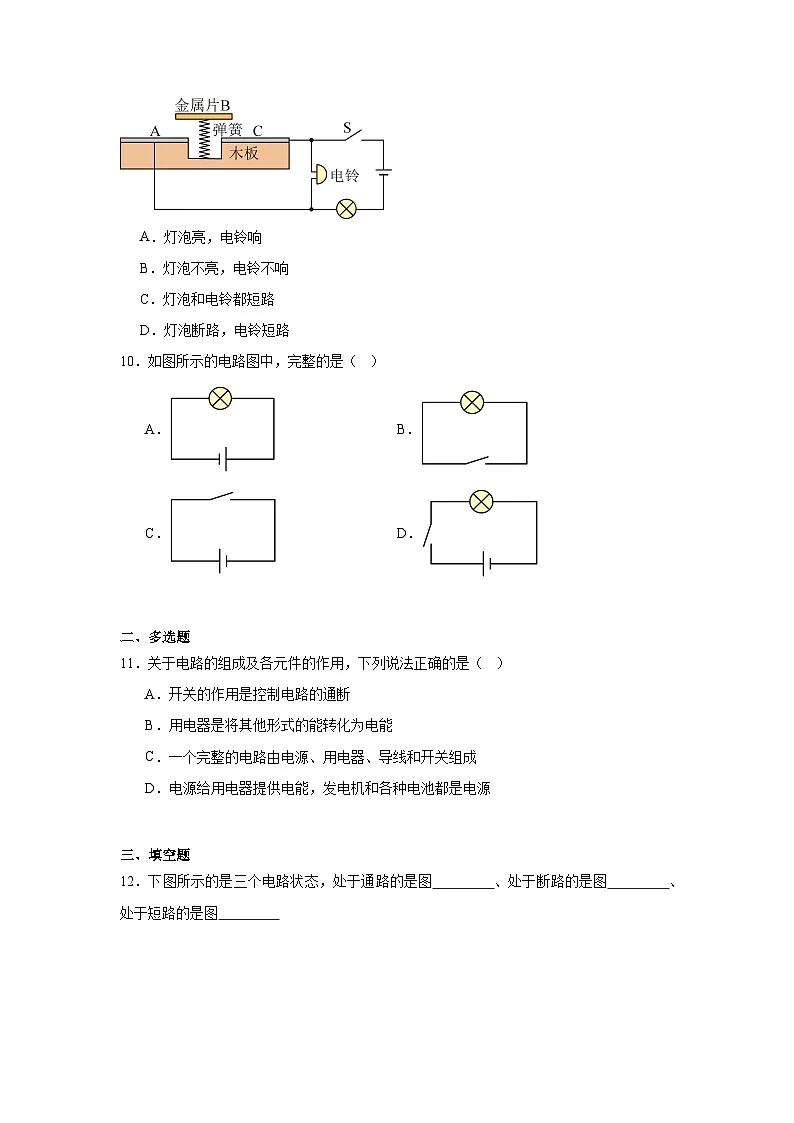

9．一种具有报警功能的文物展示台，其内部电路结构如图所示。闭合开关S时，文物放置在金属片B上，弹簧处于压缩状态，B与金属片A、C接触；当文物被搬离展示台时（ ）
A．灯泡亮，电铃响
B．灯泡不亮，电铃不响
C．灯泡和电铃都短路
D．灯泡断路，电铃短路
10．如图所示的电路图中，完整的是（ ）
A．B．
C．D．
二、多选题
11．关于电路的组成及各元件的作用，下列说法正确的是（ ）
A．开关的作用是控制电路的通断
B．用电器是将其他形式的能转化为电能
C．一个完整的电路由电源、用电器、导线和开关组成
D．电源给用电器提供电能，发电机和各种电池都是电源
三、填空题
12．下图所示的是三个电路状态，处于通路的是图 、处于断路的是图 、处于短路的是图
13．如图所示是电解水实验原理图。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的 Na+移动方向是从C到D，此时电路是 （选填“通路”或“断路”），则蓄电池的A端是电源的 极。
14．近几年，随着新能源汽车的普及，为新能源汽车提供电能的充电桩数量迅猛增加。如图所示，这是最新型全液冷超级充电桩正在给汽车充电的情景。充电过程是将电能转化为蓄电池的 能。充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现 （选填“短路”或“断路”）现象。
15．许多宾馆利用房卡取电，只有把房卡插入插槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的 ；充电宝没电后将充电宝连接在电插板上充电，此时充电宝相当于一个 。
16．按要求完成小题。
(1)如图甲、乙所示的电路中，属于通路的是图 ，属于开路的是图 。
(2)如图丙、丁所示的电路中，属于电源短路的是图 ，属于用电器被短接的是图 。
四、实验题
17．小俊想用刚学习的电学基本知识，连接一个电路，于是他找来两节干电池，一个小灯泡，一个开关和若干导线，连接成了如图甲所示的电路图。
(1)小俊把干电池、小灯泡和开关连接到电路中时，刚接好最后一根导线，灯泡就亮了，他在实验操作中的不当之处是 ；
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是 （选填“通路”“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是 （选填“通路”“断路”或“短路”）。由此可知，电路中开关的作用是 ；
(3)电源是提供电能的装置。小俊看到实验桌上有一个“+、-”极模糊不清的电池盒，他用一个 （选填“电铃”或“发光二极管”）就可以判断出电源的“+、-”极；
(4)如图乙所示，让同学们只用一根导线来“点亮”小灯泡，同学们设计了三种电路，其中能让小灯泡发光的是 图，造成短路的是 图。（选填“A”“B”或“C”）
五、综合题
18．科学史上有这样一段关于意大利科学家伽伐尼和伏打的佳话，“一条蛙腿”引发了电生理学的起源和电池的发明。阅读材料并回答问题：
(1)伽伐尼在经历了“蛙腿抽动”这一偶然发现之后，重复此实验的目的是 ；
(2)伽伐尼进行实验①的实验假设是： 是引起蛙腿抽动的原因；
(3)伏打的质疑引发了伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接触，一头和蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”。此实验 （选填“支持”或“不支持”）伽伐尼原有的结论；
(4)在伏打提出“金属电”后约50年，德国科学家亥姆霍兹指出，所谓“金属电”是化学作用引起的，是溶液中的离子定向移动而产生的电流。伏打电堆其实是多个伏打电池串联而成的电池组。是将 能转化为电能的装置。
《3.2电路》参考答案
1．D
【详解】A.骨架需要刚强度的材料，所以该材料适用，故A不符合题意；
B.关节需要润滑的材料，所以该材料适用，故B不符合题意；
C.齿轮需要耐磨的材料，所以该材料适用，故C不符合题意；
D.导线需要导电性良好的材料，该材料绝缘，所以不适用，故D符合题意。
故选D。
2．D
【详解】由图可知，该符号表示的是灯泡，故ABC不符合题意，D符合题意。
故选D。
3．C
【详解】一个完整的电路图由四部分电路元件符号组成：电源、用电器、开关、导线。A缺少用电器，B缺少开关，D缺少电源，故ABD不符合题意，C符合题意。
故选C。
4．B
【详解】由电路图可知，两灯左侧接线柱与电源正极之间需要用2根导线连接，L1和电流表之间需要1根导线，开关和灯L2之间需要1根导线，开关（或灯L2）和电流表之间需要1根导线，开关和电源负极之间需要1根导线，故至少用6根导线，故B符合题意，ACD不符合题意。
故选B。
5．C
【详解】A．由图知道 ，开关S闭合后，电源两端被直接用导线相连，形成电源短路，一段时间后，两节干电池会被烧坏，两灯均不会发光，故A错误；
B．将d、g间导线拆除，开关S闭合后，灯泡L1和L2串联，两灯均发光，故B错误；
C．c、d间导线改接到c、e间，开关S闭合后，灯泡L1和L2并联，两灯均发光，故C正确；
D．将d、g间导线改接到d、e间，灯泡L2被短路，开关S闭合后，只有灯泡L1发光，故D错误。
故选C。
6．C
【详解】A．蓄电池在充电过程相当于用电器，消耗电能，故A不符合题意；
B．蓄电池在供电过程相当于电源，提供电能，故B不符合题意；
CD．发动机驱动动力传动，将内能转化为机械能，使汽车运动，故C符合题意，D不符合题意。
故选C。
7．A
【详解】A．表示灯泡的符号，故A符合题意；
B．表示电流表的符号，故B不符合题意；
C．表示电动机的符合，故C不符合题意；
D．表示开关的符合，故D不符合题意。
故选A。
8．A
【详解】用充电设施给电动车的电池充电时，电池相当于电路中的用电器，消耗电能，把电能转化为化学能，故A符合题意，BCD不符合题意。
故选A。
9．A
【详解】由图知，文物放置在金属片B上，电铃被短路，电铃不工作，灯泡发光；当文物被搬离展示台时，金属片B在弹簧作用下向上移动，与A、C断开接触，电铃不再被短路，此时电铃与灯泡串联在电路中，因此灯泡亮且电铃响，起到报警的作用，故A符合题意，BCD不符合题意。
故选A。
10．D
【详解】A．完整的电路需要电源、用电器、开关和导线，只有灯泡（用电器）和电源，缺少开关，无法控制电路通断，不是完整电路，故A不符合题意；
B．只有灯泡（用电器）和开关，缺少提供电能的电源，电路无法工作，不是完整电路，故B不符合题意；
C．只有开关和电源，缺少消耗电能的用电器，电路为短路，不是完整电路，故C不符合题意；
D．有电源（提供电能）、开关（控制通断）和灯泡（用电器），再配合导线就能形成完整电路，故D符合题意。
故选D。
11．ACD
【详解】A．电路连接正确后，断开开关，电路断开，处于断路状态，用电器不工作，闭合开关，电路接通，处于通路状态，用电器工作，故开关能控制电路的通断，故A正确；
B．用电器是消耗电能的电学元件，是将电能转化为其他形式的能量，故B错误；
C．一个完整的电路包含提供电能的电源、输送电能的导线、消耗电能的用电器和控制电路通断的开关，故C正确；
D．物理学中将电池这类能够提供电能的装置叫做电源，发电机将机械能转化为电能，各种电池将化学能转化为电能，都能为用电器提供电能，都是电源，故D正确。
故选ACD。
12． c a b
【详解】[1]通路是处处接通的电路，电路中有电流，用电器工作，故处于通路的是图c。
[2]断路是电路中某处断开的电路，电路中无电流，用电器不工作，a图中开关断开，故处于断路的是图a。
[3]短路是一根导线直接接在电源两端，或用电器两端，b图中开关闭合后，有一根导线直接接在小灯泡两端，小灯泡被短路，故处于短路的是图b。
13． 通路 负
【详解】[1] [2]溶液中的Na+移动方向是从C到D，而电荷的定向移动说明电路处于通路；同时电流方向为从C到D，在电源的外部，电流的方向是从正极流向负极，故电源的正极是B端，则蓄电池的A端是负极。
14． 化学 短路
【详解】[1]充电时，电流通过充电线传输到电池，引发电池内部的化学反应，从而将电能转化为化学能储存起来。
[2]当线路过于潮湿时，水可能会使电路中的不同极性的导线之间形成导电通路，导致电流不按照正常路径流动，即发生短路现象。短路可能会引发电路故障、设备损坏甚至火灾等安全事故。而断路是指电路中出现断开的情况，导致电流无法正常通过，一般不是由线路潮湿直接引起的。
15． 开关 用电器
【详解】[1]只有把房卡插入插槽中，房间内的用电器才能使用，房卡对电路起控制作用，相当于家庭电路中的开关。
[2]充电宝没电后将充电宝连接在电插板上充电，此时充电宝消耗电能，相当于一个用电器。
16．(1) 乙 甲
(2) 丁 丙
【详解】（1）[1][2]如图甲所示，开关处于断开状态，电路断开，灯泡没有电流通过，不能工作。处于开路状态；如图乙所示，开关闭合，有电流通过灯泡，灯泡发光，处于通路状态。故属于通路的是图乙，属于开路的是图甲。
（2）[1][2]如图丙所示，有一根导线直接连接在左侧小灯泡两端，左侧灯泡被短接；如图丁所示，闭合的开关相当于导线，此时相当于有导线直接连接在电源两端，电源被短路。故属于电源短路的是图丁，属于用电器被短接的是图丙。
17．(1)连接电路时开关没有断开
(2) 断路 通路 控制电路的通断
(3)发光二极管
(4) C B
【详解】（1）为了保护电路，连接电路时，开关应断开，刚接好最后一根导线，灯泡就亮了，说明电路连接好最后一根导线时，电路处于通路，即可说明连接电路时，没有断开开关。
（2）[1]闭合开关前，开关是断开的，此时电路是断路，电路中没有电流，小灯泡不发光。
[2]闭合开关后，小灯泡发光，电路中有电流，电路是通路。
[3]开关闭合，电路中有电流，开关断开，电路中没有电流，由此可知，开关可以控制电路的通断。
（3）发光二极管具有单向导电性，而电铃没有这样的性质，所以可用发光二极管判断电路中电流的方向，从而判断电源的正负极。
（4）[1][2]因为干电池的锌筒是它的负极，碳棒是它的正极。A图电流不能流回负极，处于断开状态；C图中从电池的正极流出的电流能经灯丝，沿导线回负极，形成通路，灯泡能发光；B图电流没有经过灯泡的灯丝，而是直接沿导线流回负极，形成短路。
18．(1)避免实验结果的偶然性
(2)“动物电”
(3)不支持
(4)化学
【详解】（1）在本题描述的实验中，重复同一操作此实验的目的是避免实验结果的偶然性，确保结论的可靠性。
（2）从伽伐尼进行实验的过程和结论可知，他进行实验①的实验假设是：动物体内存在某种电，即“动物电”是引起蛙腿抽动的原因。
（3）由题意可知，伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接触，一头和蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”，此实验不支持他原有的结论，因为并没有利用到金属。
（4）德国科学家亥姆霍兹指出，所谓“金属电”是化学作用引起的，最终研究表明，伏打电堆是将化学能转化为电能的装置。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
C
B
C
C
A
A
A
D
题号
11









答案
ACD
