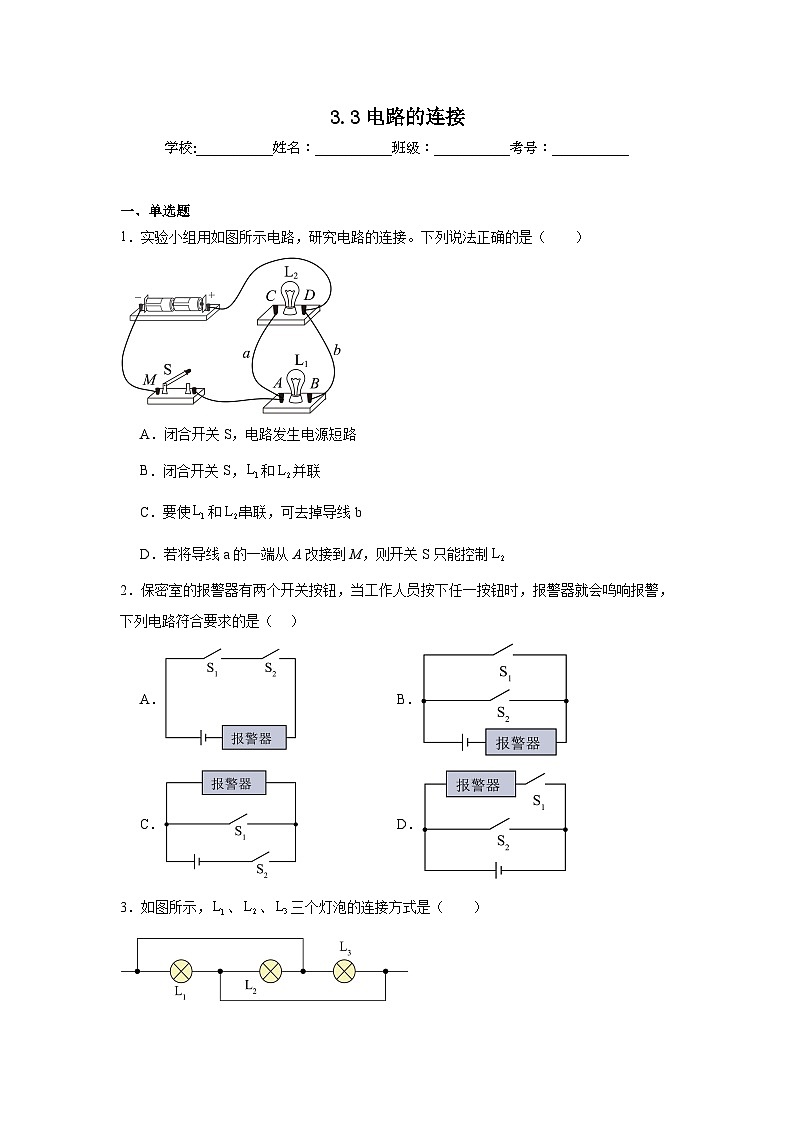

初中物理教科版（2024）九年级上册电路的连接当堂达标检测题

这是一份初中物理教科版（2024）九年级上册电路的连接当堂达标检测题，共13页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

一、单选题
1．实验小组用如图所示电路，研究电路的连接。下列说法正确的是（ ）
A．闭合开关S，电路发生电源短路
B．闭合开关S，和并联
C．要使和串联，可去掉导线b
D．若将导线a的一端从A改接到M，则开关S只能控制
2．保密室的报警器有两个开关按钮，当工作人员按下任一按钮时，报警器就会鸣响报警，下列电路符合要求的是（ ）
A．B．
C．D．

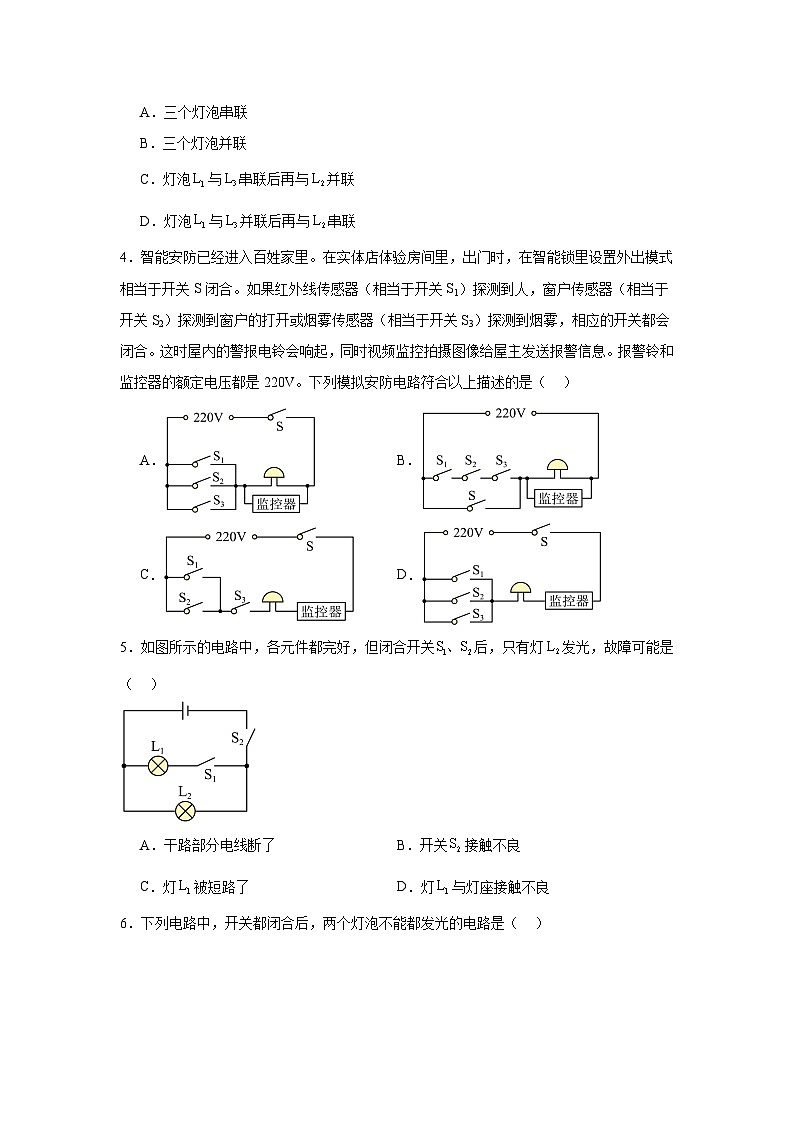

3．如图所示，、、三个灯泡的连接方式是（ ）
A．三个灯泡串联
B．三个灯泡并联
C．灯泡与串联后再与并联
D．灯泡与并联后再与串联
4．智能安防已经进入百姓家里。在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。如果红外线传感器（相当于开关S1）探测到人，窗户传感器（相当于开关S2）探测到窗户的打开或烟雾传感器（相当于开关S3）探测到烟雾，相应的开关都会闭合。这时屋内的警报电铃会响起，同时视频监控拍摄图像给屋主发送报警信息。报警铃和监控器的额定电压都是220V。下列模拟安防电路符合以上描述的是（ ）
A．B．
C．D．
5．如图所示的电路中，各元件都完好，但闭合开关后，只有灯发光，故障可能是（ ）
A．干路部分电线断了B．开关接触不良
C．灯被短路了D．灯与灯座接触不良

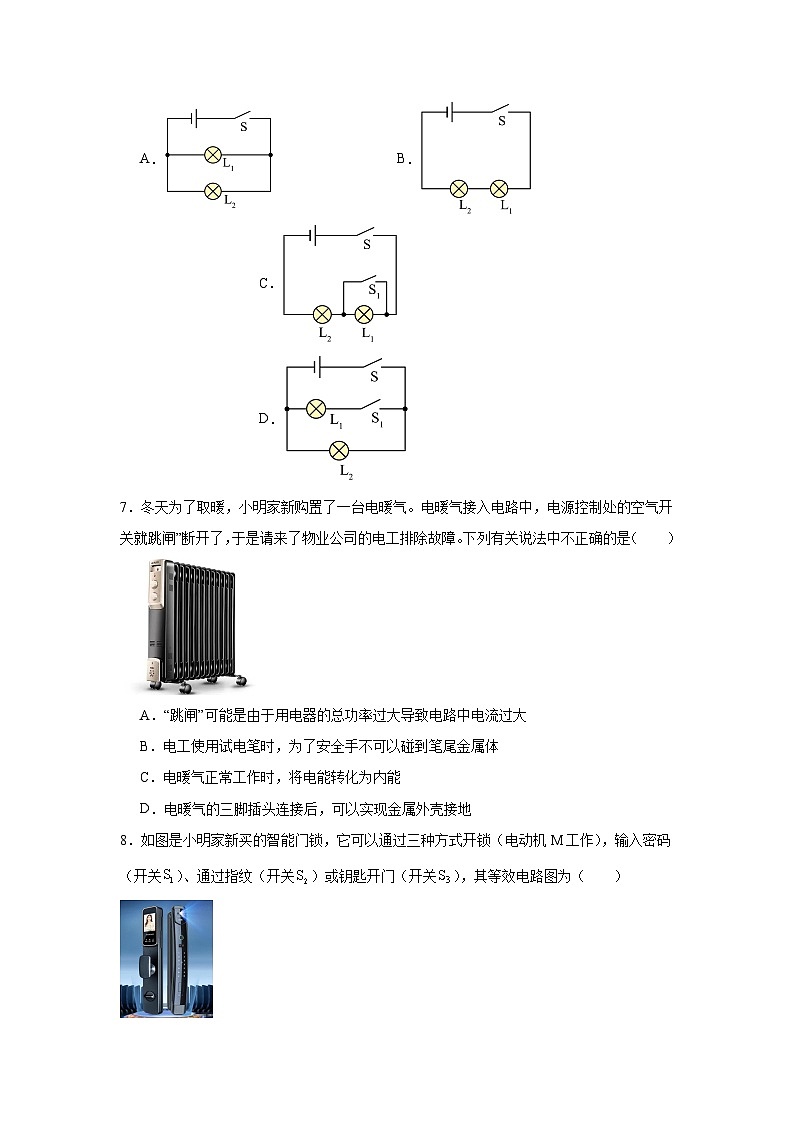

6．下列电路中，开关都闭合后，两个灯泡不能都发光的电路是（ ）
A．B．C．D．
7．冬天为了取暖，小明家新购置了一台电暖气。电暖气接入电路中，电源控制处的空气开关就“跳闸”断开了，于是请来了物业公司的电工排除故障。下列有关说法中不正确的是（ ）
A．“跳闸”可能是由于用电器的总功率过大导致电路中电流过大
B．电工使用试电笔时，为了安全手不可以碰到笔尾金属体
C．电暖气正常工作时，将电能转化为内能
D．电暖气的三脚插头连接后，可以实现金属外壳接地
8．如图是小明家新买的智能门锁，它可以通过三种方式开锁（电动机M工作），输入密码（开关）、通过指纹（开关）或钥匙开门（开关），其等效电路图为（ ）
A．B．C．D．
9．智能扫地机能自动清扫房间地板，给人们生活带来方便。当手动闭合开关，或对它说“开始清扫”（闭合开关），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关自动闭合，电铃工作。图中的电路图符合上述设计要求的是（ ）
A．B．
C．D．
10．如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。关于指示灯的连接方式下列说法正确的是（ ）
A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的
C．红灯、绿灯是并联的，黄灯和红灯串联D．红灯、黄灯是并联的，绿灯和红灯串联
二、多选题
11．关于如图所示的电路，下列说法正确的是（ ）
A．当闭合断开时，电路处于断路状态
B．当闭合时，只有会发光
C．只闭合时，会发光，不发光
D．只闭合时，发现和都不发光，原因可能是断路
12．如图所示是简化了的玩具警车的电路图，以下说法中不正确的是（ ）
A．开关控制整个电路
B．电动机与小灯泡工作时互不影响
C．开关控制电动机
D．开关、都闭合时电动机与小灯泡是串联的
13．关于下图所示的电路，下列说法正确的是（ ）
A．当断开，闭合时，和并联
B．当闭合，断开时，和串联
C．当均闭合时，和串联
D．当断开，闭合时，只有灯会亮
14．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）
A．用导线连接e、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
三、填空题
15．如图所示电路，若要使L1和L2串联，应闭合开关 ；若要使L1和L2并联，应闭合开关 ；不能同时闭合开关 ，否则会造成电源短路。
16．如图所示的照明电路，闭合开关S1和S3，只有一盏灯 （选填“L1”、“L2”或“L3”）亮；闭合开关S1和S2，两盏灯亮，两灯是 联连接的。
17．如图所示的电路中，只闭合S2时，L1和L2 连接；闭合S1、S3，断开S2时，L1和L2 连接；同时闭合S1、S2、S3，将会发生 现象。
18．下图是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯 （选填“亮”或“不亮”），电铃 （选填“响”或“不响”）。
19．如图是一个电吹风的电路原理图，图中“扇形”是一个闸刀，电吹风可以吹自然风和热风。在闸刀处于图示位置时，电吹风处在 状态；若要它处于吹热风状态，那么闸刀应该置于 （选填“1”“2”或“3”）位置。
四、实验题
20．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ；
②根据上述现象，你 （选填“能”或“不能”）断定这两只小灯泡是串联的，你的依据是 ；
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是 （选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是 。
《3.3电路的连接》参考答案
1．B
【详解】AB．由图可知，闭合开关S，电流从电源正极出发，分别经过和，然后汇合回到电源负极，电流在电路中有两条路径，这符合并联电路的特征，所以和并联，故A错误，B正确；
C．去掉导线b，闭合开关S，由图可知，此时未接入电路，故C错误；
D．若将导线a的一端从A改接到M，观察电路可知，此时和并联，此时开关S在支路上，则开关S只能控制，故D错误。
故选B。
2．B
【详解】根据题意可知，当工作人员按下任一按钮时，报警器就会鸣响报警，这说明两个开关互不影响，是并联的，然后与蜂鸣器串联接入电路中。
A．两个开关按钮串联，再与报警器串联，故A不符合题意；
B．两个开关按钮并联，然后再与蜂鸣器串联，故B符合题意；
C．报警器与开关并联，再与开关串联，故C不符合题意；
D．报警器与开关串联，再与开关并联，故D不符合题意。
故选B。
3．B
【详解】根据电路图可知，电流从电源一极流出分别经过L1、L2、L3回到电源负极；因此电灯L1、L2、L3的连接方式是并联，故B符合题意，ACD不符合题意。
故选B。
4．A
【详解】在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合,说明S控制所用用电器。报警铃和监控器的额定电压都是220V，可知二者并联。如果红外线传感器（相当于开关S1）探测到人，窗户传感器（相当于开关S2）探测到窗户的打开或烟雾传感器（相当于开关S3）探测到烟雾，相应的开关都会闭合，这时屋内的警报电铃会响起，同时视频监控拍摄图像给屋主发送报警信息。可知只要闭合其中一个开关电铃和监控即可工作，故三个开关并联。故A符合题意，BCD不符合题意。
故选A。
5．D
【详解】A．如图开关都闭合后，两灯泡并联，若干路部分电线断了，则所有用电器都不工作，故A不符合题意；
B．开关在干路上，若接触不良则所有用电器都不工作，故B不符合题意；
C．灯被短路了，由于是并联电路会导致电源也短路，所有用电器都不工作，故C不符合题意；
D．灯与灯座接触不良，其不发光，但不会影响到灯所在支路，灯发光，故D符合题意；
故选D。
6．C
【详解】A．两个灯泡并联，开关闭合后，电路中各支路都有电流通过，L₁和L₂都能发光，故A不符合题意；
B．两个灯泡串联，开关闭合后，串联电流依次流过L₁和L₂，都能发光，故B不符合题意；
C．当S和S₁都闭合时，L₁被短路，电流不经过L₁，L1不发光，只有L₂亮，两个灯泡不能都发光，故C符合题意；
D．开关闭合后，L₁和L₂分别在各自支路，均可通过电流，两个灯泡都能发光，故D不符合题意。
故选C。
7．B
【详解】A．“跳闸”可能是由于用电器的总功率过大导致电路中电流过大，也可能是发生了短路，故A正确；
B．电工使用试电笔时，为了安全手必须接触笔尾金属体，不能接触笔尖金属体，故B错误；
C．电暖气属于电热器，正常工作时，将电能转化为内能，故C正确；
D．三孔插座的正确接法是左零右火上接地，电暖气的三脚插头连接后，可以实现金属外壳接地，故D正确。
故选B。
8．C
【详解】由题知，输入密码（开关）、通过指纹（开关）或钥匙开门（开关），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关互不影响，且都与电动机串联，则三个开关应并联后再与电动机串联在电源上，故C符合题意，ABD不符合题意。
故选C。
9．C
【详解】根据题意可知，当手动闭合开关S1，或者对它说“开始清扫”（闭合开关S2）时，电动机都会工作，扫地机进入清扫模式，这说明两个开关互不影响，是并联的，然后与电动机串联；若在清扫过程出现意外，开关S3自动闭合，电铃工作，这说明电铃是开关S3控制的，并且电铃与电动机互不影响，是并联的，故C符合题意，ABD不符合题意。
故选C。
10．B
【详解】交通指示灯的红灯、黄灯和绿灯，每一个都可以单独工作，所以它们是并联的。
故选B。
11．BD
【详解】A.当闭合、断开时，电路处于通路状态，故A错误；
B.当闭合时，被短路，只有会发光，故B正确；
C.只闭合时，电路处于断路状态，都不发光，故C错误；
D.只闭合，发现和都不发光，说明电路断路，可能是断路，也可能是断路，还可能是均断路，故D正确。
故选BD。
12．AD
【详解】AC．如图所示，电动机与小灯泡并联，开关S1与电动机串联在电动机所在的支路上，故开关S1只能控制电动机，故A错误，符合题意，C正确，不符合题意；
B．如图所示，电动机与小灯泡并联，故电动机与小灯泡工作时互不影响，故B正确，不符合题意；
D．开关、都闭合时，电路中有一部分电流流过电动机，另一部分电流流过小灯泡，电流的流过路径有两条，故它们是并联，故D错误，符合题意。
故选AD。
13．ABD
【详解】A．由电路图可知，当、闭合，断开时，电流从正极出发，经过、和、两路回到电源的负极，和并联，故A正确；
B．当闭合，断开时，电流从正极出发，经过、和回到电源的负极，和串联，故B正确；
C．当均闭合时，电源短路，故C错误；
D.当断开，闭合时，短路，电流从正极出发，经过、回到电源的负极，只有灯会亮，故D正确。
故选ABD。
14．AC
【详解】A．用导线连接e、f，再闭合开关S，两灯串联，均发光，故A符合题意；
B．用导线连接b、f，再闭合开关S，只有连入电路，只有亮起来，故B不符合题意；
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两灯并联，都亮，故C符合题意；
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，电源短路，两灯都不亮，且会烧坏电源，故D不符合题意。
故选AC。
15． S2 S1和S3 S1和S2
【详解】[1]若要使L1和L2串联，电流应依次经过两灯泡，应闭合开关S2。
[2]若要使L1和L2并联，电流要分别经过两灯，应闭合开关S1和S3。
[3]导线不经过用电器直接接在电源两端，会造成电源短路，烧坏电源，故不能同时闭合S1和S2。
16． L3 并
【详解】[1]闭合开关S1和S3，L1和L2被导线短路，只有L3亮。
[2]闭合开关S1和S2，L3不接入电路，电流从电源正极出发，经过S1后分流，一支经过L1另一支经过L2，汇合后流经S2回到电源负极，故L1和L2是并联接入电路的。
17． 串联 并联 电源短路
【详解】[1]只闭合S2时：电流从电源正极流出，依次经过L1、S2、L2，然后回到电源负极，电流只有一条路径，所以L1和L2是串联连接。
[2]闭合S1、S3，断开S2时：电流从电源正极流出后，分成两条支路，一条支路经过L1、S1，另一条支路经过S3、L2，然后两条支路的电流汇合后回到电源负极，电流有两条路径，所以L1和L2是并联连接。
[3]同时闭合S1、S2、S3时：电流不经过用电器L1和L2，直接从电源正极通过S3、S2、S1回到电源负极，这种情况会造成电源短路，可能损坏电源。
18． 亮 响
【详解】[1][2]由图可知，当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开时，此时灯泡和电铃串联，此时灯亮铃响。
19． 断路 3
【详解】[1]在闸刀处于图示位置时，电动机和电热丝均处于断路状态，电吹风处在断路状态，没有工作。
[2]若要它处于吹热风状态，电动机和电热丝要同时工作，那么闸刀应该置于3。
20．(1) 电源 不能 见解析
(2) 错误的 见解析
【详解】（1）①[1]闭合开关时，两灯泡发光，说明木盒内的电路中有电源。
②[2][3]不能断定这两只小灯泡是串联的，串联电路中的开关控制整个电路，并联电路中干路上的开关也能控制整个电路，因此不能根据两灯同时亮、同时灭判断两灯是串联的。
（2）①[1]串联电路中电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的。
②[2]调换两灯泡的位置，如果两灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度不变，则小华的判断是错误的。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
B
B
A
D
C
B
C
C
B
题号
11
12
13
14






答案
BD
AD
ABD
AC
