2026年广东省物理初中学业水平考试阶段检测卷(五)-电流和电路、电压、电阻、欧姆定律及其应用（含答案版）

这是一份2026年广东省物理初中学业水平考试阶段检测卷(五)-电流和电路、电压、电阻、欧姆定律及其应用（含答案版），共17页。试卷主要包含了单项选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
(考试时间：90分钟 满分：80分)
一、单项选择题(本题共12小题，每小题2分，共24分)
1．在这科技日新月异的时代，智能手机已成为人们生活中不可缺少的一部分。下列关于智能手机的说法中正确的是( )
A．质量约为2 kg B．厚度约为5 cm
C．电池的工作电压约为3.7 V D．待机时电流约为0.2 A
2．中国新能源汽车产业迅猛崛起，多项技术处于世界领先地位。充电时，汽车的锂离子电池相当于电路中的( )
A．电源 B．开关 C．导线 D．用电器
3．研究人员在低温极强磁场条件下发现了一种带负电荷的新型粒子，未来可能应用于量子计算领域。下列粒子中，与该粒子带电性质相同的是( )
A．电子 B．原子 C．质子 D．中子
4．为了保护视力，需设计一盏能连续调节亮度的台灯，下列电路图符合要求的是( )

A B C D
5．如图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程( )
A．正电荷发生转移 B．可检验带电体的电性
C.金属箔带上同种电荷 D．张开角度越小，所带电荷越多
6．在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是( )
A．金属 B．玻璃 C．橡胶 D．陶瓷
7．深圳“无人面馆”最近火了，机器人48秒制作出一碗面。该机器可以通过扫码(开关闭合)或投币(开关闭合)完成自动出售；当光线较暗时，光控开关闭合可以提供照明。下列设计符合该要求的是( )

A B C D
8．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9 A和0.5 A，则通过灯L1的电流是( )
A．0.5 A B．0.4 A
C．0.9 A D．1.4 A
某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻Rx 得到如图乙所示的图象。以下有关叙述正确的是( )

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5 V不变
C．滑动变阻器向左滑动时电压表和电流表示数变大
D．将Rx从5 Ω换成10 Ω后，应将滑片P向左移
10．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a向b端移动，则下列选项错误的是( )
A．电压表和电流表示数的比值不变
B．R1的电流变化量一定和变阻器R2的电流变化量相等
C．R1的电压变化量一定和变阻器R2的电压变化量相等
D．电压表示数的变化量和电流表示数的变化量的比值不变

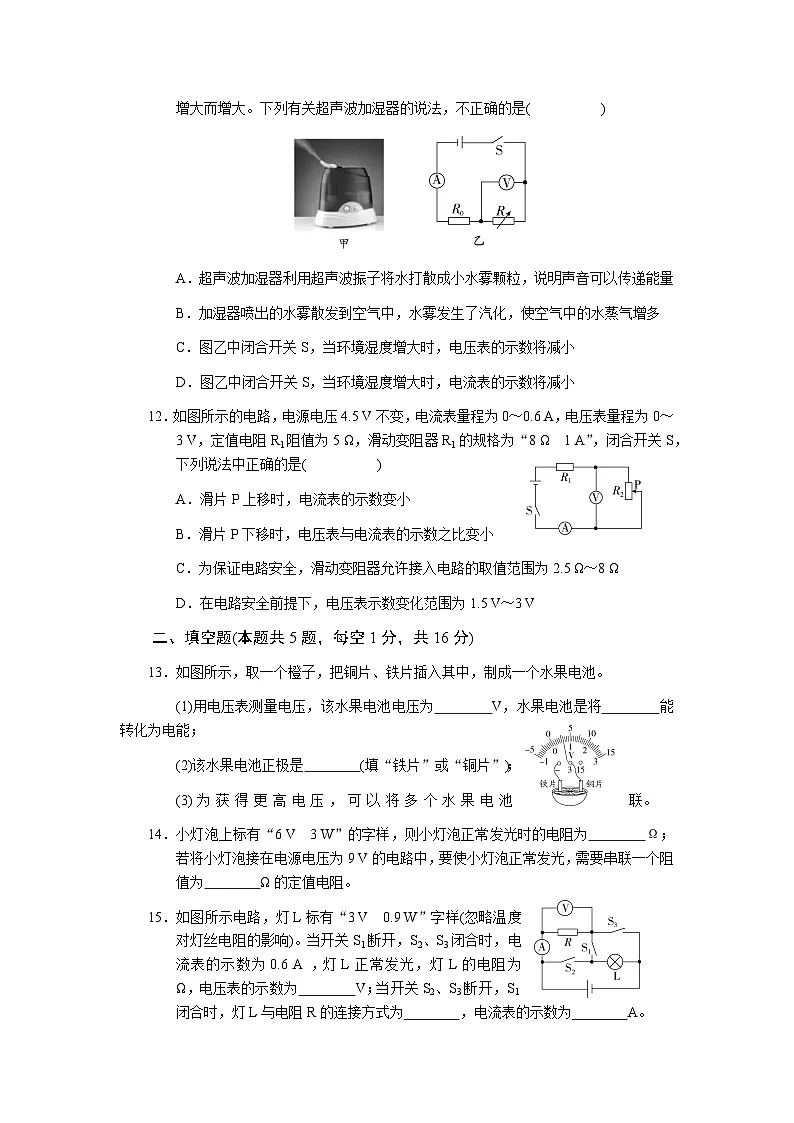

11．如图甲所示为一个超声波加湿器，它利用超声波振子将水打散成直径为3～5 μm的细小水雾颗粒，细小水雾颗粒散发到空气中，从而增加空气的湿度。图乙是其内部湿度监测装置的简化电路图。R0是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。下列有关超声波加湿器的说法，不正确的是( )

A．超声波加湿器利用超声波振子将水打散成小水雾颗粒，说明声音可以传递能量
B．加湿器喷出的水雾散发到空气中，水雾发生了汽化，使空气中的水蒸气增多
C．图乙中闭合开关S，当环境湿度增大时，电压表的示数将减小
D．图乙中闭合开关S，当环境湿度增大时，电流表的示数将减小
12．如图所示的电路，电源电压4.5 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1阻值为5 Ω，滑动变阻器R1的规格为“8 Ω 1 A”，闭合开关S，下列说法中正确的是( )
A．滑片P上移时，电流表的示数变小
B．滑片P下移时，电压表与电流表的示数之比变小
C．为保证电路安全，滑动变阻器允许接入电路的取值范围为2.5 Ω～8 Ω
D．在电路安全前提下，电压表示数变化范围为1.5 V～3 V
二、填空题(本题共5题，每空1分，共16分)
13．如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
(1)用电压表测量电压，该水果电池电压为 V，水果电池是将 能转化为电能；
(2)该水果电池正极是 (填“铁片”或“铜片”)；
(3)为获得更高电压，可以将多个水果电池 联。
14．小灯泡上标有“6 V 3 W”的字样，则小灯泡正常发光时的电阻为 Ω；若将小灯泡接在电源电压为9 V的电路中，要使小灯泡正常发光，需要串联一个阻值为 Ω的定值电阻。
15．如图所示电路，灯L标有“3 V 0.9 W”字样(忽略温度对灯丝电阻的影响)。当开关S1断开，S2、S3闭合时，电流表的示数为0.6 A ，灯L正常发光，灯L的电阻为 Ω，电压表的示数为 V；当开关S2、S3断开，S1闭合时，灯L与电阻R的连接方式为 ，电流表的示数为 A。
16．如图甲所示，电源电压不变，电流表量程为0～0.6 A ，电压表量程为0～3 V，定值电阻R大于5 Ω，滑动变阻器的规格为“20 Ω 1 A”，小灯泡L的电流随其两端电压变化的图像如图乙所示，小灯泡的电阻随其两端电压的增大而 。若闭合开关S、S1接1，滑动变阻器滑片P向左移动，电流表示数 (选填“变大”“变小”或“不变”)，在电路安全的情况下，变阻器允许接入电路的最大阻值为15 Ω，则电源电压为 V；若闭合开关S、S1接2 ，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为 Ω。

第16题图 第17题图
17．如图所示电路中，电源两端电压恒为6 V，小灯泡L标有“4 V 2 W”，滑动变阻器R标有“20 Ω 1.5 A”，电流表量程为0～0.6 A，电压表量程为0～3 V，电路工作时不考虑灯丝电阻变化，并保证电路安全，闭合开关S，滑片P向左滑动时，电压表示数 (选填“变大”“变小”或“不变”)；滑动变阻器接入电路的阻值范围为 Ω。
三、作图题(本题共2小题，每小题2分，共4分)
18．(2分)如图，根据左侧电路实物图，在右侧虚线框内画出对应的电路图。

19．(2分)“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

四、实验探究题(本题共3小题，第20题6分，第21、22题各7分，共20分)
20．在“探究串联电路电压的特点”实验中。小明设计了图甲所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。

(1)根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整；
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图丙所示，示数为 V；

(3)根据数据可知R0的阻值为 Ω；
(4)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是 ；
(5)读取数据 (选填“②”或“③”)时，电压表指针没有对准刻度线；
(6)根据表中的实验数据，写出一条你还能发现的规律： ；
21．在“探究电流与电压的关系”的实验中，小明设计了如图所示的实验电路。电源电压为6 V不变，R为定值电阻，AD间粗细均匀的电阻丝和夹子(M和N)一起组成变阻器，A、B、C、D、E、F为电阻丝上的六个点，E、F两点未标出。

(1)根据实验要求，请用笔画线代替导线将图中的实物电路补充完整；
(2)闭合开关前，将变阻器的全部电阻接入电路是为了 ；
(3)闭合开关，电流表无示数，电压表示数为6 V，电路的故障(仅有一处)是 ；
(4)排除故障后，闭合开关，保持夹子N位置不动，夹子M依次接在变阻器的A、B、E、C、F、D六个点，每次电表均选用合适的量程，进行实验，收集数据并记录在表格中。表格中①处的数据如图2所示，为 A；
(5)分析数据，可以得出实验结论：在电阻一定的情况下， ；
(6)在电阻丝C点放一小蜡块，闭合开关，发现小蜡块逐渐熔化，为使小蜡块熔化得更快，一定可行的方法是： (写出一条即可)；
【拓展】在上面的实验电路中，电流表接0～0.6 A量程，把另一电压表V1接在A点和图中电压表标有“15”的接线柱两点上。夹子M接在A点不动，夹子N可在电阻丝上连续改变位置，在保证电路安全的情况下，夹子N在任意位置时，用电阻R0替换R，使电压表V1和图中的电压表示数之比总是2∶3。则满足上述条件的R0的取值范围是 Ω。
22．用伏安法测量额定电压为2.5 V小灯泡的电阻，实验装置如图甲。

(1)用笔画线代替导线将图甲电路连接正确；
(2)闭合开关前，应将滑动变阻器的滑片P置于最 端；
(3)闭合开关，定向移动滑片P，发现电表指针示数忽大忽小，且变化幅度较大。经检查，故障只发生在滑动变阻器，故障的原因可能是 ；
A．滑动变阻器短路 B．滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障，继续实验。实验小组设计如下表格并记录部分实验数据：
①电压表示数为1.7 V时，电流表示数如图乙所示，读数为 A；
②小灯泡正常发光时电阻为 Ω；(保留一位小数)
③表格中设计不合理的一项是 ，原因是 。
五、计算题(本题共2小题，第23题6分，第24题10分，共16分)
23．如图所示，电源电压恒定，灯泡L标有“6 V 6 W”字样(忽略温度对灯丝电阻的影响)，滑动变阻器R的最大阻值为20 Ω。当S、S1、S2均闭合，滑动变阻器滑片移至a端时，灯泡正常发光，此时电流表示数为1.6 A。求：
(1)电源电压；
(2)定值电阻R1的阻值；
(3)整个电路的最小电流。

24．如图甲所示，是某力传感器的原理图，R1＝10 Ω，电流表的量程为0～0.6 A，R2是标有“30 Ω，0.5 A”的力敏电阻，其阻值与力的线性关系如下表。当力传感器示数为0时，电流表示数为0.15 A。现将该力传感器固定在一轻质细杆上端，细杆下端与物块M连接，如图乙所示。力传感器的示数与加入容器中水的深度关系如图丙所示。求：

(1)电源电压；
(2)物块的下方刚接触水面时，容器底部受到水的压强；
(3)物块M浸没时受到的浮力；
(4)根据此力传感器的原理图，求该传感器测的范围。

2026年广东省初中学业水平考试阶段检测卷(五)答案版
(电流和电路、电压、电阻、欧姆定律及其应用)
(考试时间：90分钟 满分：80分)
一、单项选择题(本题共12小题，每小题2分，共24分)
1．在这科技日新月异的时代，智能手机已成为人们生活中不可缺少的一部分。下列关于智能手机的说法中正确的是( C )
A．质量约为2 kg B．厚度约为5 cm
C．电池的工作电压约为3.7 V D．待机时电流约为0.2 A
2．中国新能源汽车产业迅猛崛起，多项技术处于世界领先地位。充电时，汽车的锂离子电池相当于电路中的( D )
A．电源 B．开关 C．导线 D．用电器
3．研究人员在低温极强磁场条件下发现了一种带负电荷的新型粒子，未来可能应用于量子计算领域。下列粒子中，与该粒子带电性质相同的是( A )
A．电子 B．原子 C．质子 D．中子
4．为了保护视力，需设计一盏能连续调节亮度的台灯，下列电路图符合要求的是( B )

A B C D
5．如图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程( C )
A．正电荷发生转移 B．可检验带电体的电性
C.金属箔带上同种电荷 D．张开角度越小，所带电荷越多
6．在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是( A )
A．金属 B．玻璃 C．橡胶 D．陶瓷
7．深圳“无人面馆”最近火了，机器人48秒制作出一碗面。该机器可以通过扫码(开关闭合)或投币(开关闭合)完成自动出售；当光线较暗时，光控开关闭合可以提供照明。下列设计符合该要求的是( A )

A B C D
8．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9 A和0.5 A，则通过灯L1的电流是( B )
A．0.5 A B．0.4 A
C．0.9 A D．1.4 A
某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻Rx 得到如图乙所示的图象。以下有关叙述正确的是( C )

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5 V不变
C．滑动变阻器向左滑动时电压表和电流表示数变大
D．将Rx从5 Ω换成10 Ω后，应将滑片P向左移
10．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a向b端移动，则下列选项错误的是( A )
A．电压表和电流表示数的比值不变
B．R1的电流变化量一定和变阻器R2的电流变化量相等
C．R1的电压变化量一定和变阻器R2的电压变化量相等
D．电压表示数的变化量和电流表示数的变化量的比值不变
11．如图甲所示为一个超声波加湿器，它利用超声波振子将水打散成直径为3～5 μm的细小水雾颗粒，细小水雾颗粒散发到空气中，从而增加空气的湿度。图乙是其内部湿度监测装置的简化电路图。R0是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。下列有关超声波加湿器的说法，不正确的是( C )

A．超声波加湿器利用超声波振子将水打散成小水雾颗粒，说明声音可以传递能量
B．加湿器喷出的水雾散发到空气中，水雾发生了汽化，使空气中的水蒸气增多
C．图乙中闭合开关S，当环境湿度增大时，电压表的示数将减小
D．图乙中闭合开关S，当环境湿度增大时，电流表的示数将减小
12．如图所示的电路，电源电压4.5 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1阻值为5 Ω，滑动变阻器R1的规格为“8 Ω 1 A”，闭合开关S，下列说法中正确的是( C )
A．滑片P上移时，电流表的示数变小
B．滑片P下移时，电压表与电流表的示数之比变小
C．为保证电路安全，滑动变阻器允许接入电路的取值范围为2.5 Ω～8 Ω
D．在电路安全前提下，电压表示数变化范围为1.5 V～3 V
二、填空题(本题共5题，每空1分，共16分)
13．如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
(1)用电压表测量电压，该水果电池电压为0.6V，水果电池是将化学能转化为电能；
(2)该水果电池正极是铜片(填“铁片”或“铜片”)；
(3)为获得更高电压，可以将多个水果电池串联。
14．小灯泡上标有“6 V 3 W”的字样，则小灯泡正常发光时的电阻为12Ω；若将小灯泡接在电源电压为9 V的电路中，要使小灯泡正常发光，需要串联一个阻值为6Ω的定值电阻。
15．如图所示电路，灯L标有“3 V 0.9 W”字样(忽略温度对灯丝电阻的影响)。当开关S1断开，S2、S3闭合时，电流表的示数为0.6 A ，灯L正常发光，灯L的电阻为10Ω，电压表的示数为3V；当开关S2、S3断开，S1闭合时，灯L与电阻R的连接方式为串联，电流表的示数为0.2A。
16．如图甲所示，电源电压不变，电流表量程为0～0.6 A ，电压表量程为0～3 V，定值电阻R大于5 Ω，滑动变阻器的规格为“20 Ω 1 A”，小灯泡L的电流随其两端电压变化的图像如图乙所示，小灯泡的电阻随其两端电压的增大而增大。若闭合开关S、S1接1，滑动变阻器滑片P向左移动，电流表示数变大(选填“变大”“变小”或“不变”)，在电路安全的情况下，变阻器允许接入电路的最大阻值为15 Ω，则电源电压为4.5V；若闭合开关S、S1接2 ，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为40Ω。

第16题图 第17题图
17．如图所示电路中，电源两端电压恒为6 V，小灯泡L标有“4 V 2 W”，滑动变阻器R标有“20 Ω 1.5 A”，电流表量程为0～0.6 A，电压表量程为0～3 V，电路工作时不考虑灯丝电阻变化，并保证电路安全，闭合开关S，滑片P向左滑动时，电压表示数变小(选填“变大”“变小”或“不变”)；滑动变阻器接入电路的阻值范围为4～8Ω。
三、作图题(本题共2小题，每小题2分，共4分)
18．(2分)如图，根据左侧电路实物图，在右侧虚线框内画出对应的电路图。

19．(2分)“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

四、实验探究题(本题共3小题，第20题6分，第21、22题各7分，共20分)
20．在“探究串联电路电压的特点”实验中。小明设计了图甲所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。

(1)根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整；
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图丙所示，示数为1.8V；

(3)根据数据可知R0的阻值为5Ω；
(4)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是为了寻找普遍规律；
(5)读取数据②(选填“②”或“③”)时，电压表指针没有对准刻度线；
(6)根据表中的实验数据，写出一条你还能发现的规律：电阻一定时，通过导体的电流与导体两端电压成正比；
21．在“探究电流与电压的关系”的实验中，小明设计了如图所示的实验电路。电源电压为6 V不变，R为定值电阻，AD间粗细均匀的电阻丝和夹子(M和N)一起组成变阻器，A、B、C、D、E、F为电阻丝上的六个点，E、F两点未标出。

(1)根据实验要求，请用笔画线代替导线将图中的实物电路补充完整；
(2)闭合开关前，将变阻器的全部电阻接入电路是为了保护电路；
(3)闭合开关，电流表无示数，电压表示数为6 V，电路的故障(仅有一处)是定值电阻R断路；
(4)排除故障后，闭合开关，保持夹子N位置不动，夹子M依次接在变阻器的A、B、E、C、F、D六个点，每次电表均选用合适的量程，进行实验，收集数据并记录在表格中。表格中①处的数据如图2所示，为0.4A；
(5)分析数据，可以得出实验结论：在电阻一定的情况下，电流和电压成正比；
(6)在电阻丝C点放一小蜡块，闭合开关，发现小蜡块逐渐熔化，为使小蜡块熔化得更快，一定可行的方法是：增大电源电压(写出一条即可)；
【拓展】在上面的实验电路中，电流表接0～0.6 A量程，把另一电压表V1接在A点和图中电压表标有“15”的接线柱两点上。夹子M接在A点不动，夹子N可在电阻丝上连续改变位置，在保证电路安全的情况下，夹子N在任意位置时，用电阻R0替换R，使电压表V1和图中的电压表示数之比总是2∶3。则满足上述条件的R0的取值范围是6～22.5 Ω。
22．用伏安法测量额定电压为2.5 V小灯泡的电阻，实验装置如图甲。

(1)用笔画线代替导线将图甲电路连接正确；
(2)闭合开关前，应将滑动变阻器的滑片P置于最右端；
(3)闭合开关，定向移动滑片P，发现电表指针示数忽大忽小，且变化幅度较大。经检查，故障只发生在滑动变阻器，故障的原因可能是B；
A．滑动变阻器短路 B．滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障，继续实验。实验小组设计如下表格并记录部分实验数据：
①电压表示数为1.7 V时，电流表示数如图乙所示，读数为0.26A；
②小灯泡正常发光时电阻为8.3Ω；(保留一位小数)
③表格中设计不合理的一项是电阻平均值R/Ω，原因是小灯泡的电阻会随温度变化而变化。
五、计算题(本题共2小题，第23题6分，第24题10分，共16分)
23．如图所示，电源电压恒定，灯泡L标有“6 V 6 W”字样(忽略温度对灯丝电阻的影响)，滑动变阻器R的最大阻值为20 Ω。当S、S1、S2均闭合，滑动变阻器滑片移至a端时，灯泡正常发光，此时电流表示数为1.6 A。求：
(1)电源电压；
(2)定值电阻R1的阻值；
(3)整个电路的最小电流。
解：(1)当S、S1、S2均闭合，滑动变阻器滑片移至a端时，L与R1并联，电流表测干路电流， 由于灯泡正常发光，根据并联电路的特点可知，电源电压为：U源＝UL ＝6 V
(2)灯泡的电阻：RL＝UL2PL＝(6V)26W＝60 Ω 通过灯泡的电流：IL＝ULRL＝6V6Ω＝1 A
通过R1的电流：I1＝I－IL＝1.6 A－1 A＝0.6 A R1的电阻：R1＝U源I1＝6V0.6A＝10 Ω
(3)当S、S1闭合，S2断开，滑动变阻器滑片移至b端时，R与R1串联，此时整个电路的电阻最大，电流最小，最小电流：
Imin＝U源R+R1＝6V20 Ω+10 Ω＝0.2 A
24．如图甲所示，是某力传感器的原理图，R1＝10 Ω，电流表的量程为0～0.6 A，R2是标有“30 Ω，0.5 A”的力敏电阻，其阻值与力的线性关系如下表。当力传感器示数为0时，电流表示数为0.15 A。现将该力传感器固定在一轻质细杆上端，细杆下端与物块M连接，如图乙所示。力传感器的示数与加入容器中水的深度关系如图丙所示。求：

(1)电源电压；
(2)物块的下方刚接触水面时，容器底部受到水的压强；
(3)物块M浸没时受到的浮力；
(4)根据此力传感器的原理图，求该传感器测的范围。
解：(1)由表可知，当F＝0时，R2＝30 Ω，电源电压：U＝I(R1＋R2)＝0.15 A×(10 Ω＋30 Ω)＝6 V
(2)由图丙可知，当h＝5 cm时，物体下方刚接触水面，则容器底部受到水的压强：
p＝ρ水gh＝1.0×103 kg/m3×10 N/kg×5×10－2 m＝500 Pa
(3)由图丙分析可知，G＝4 N，浸没时F＝6 N，根据受力分析可得：F浮＝G＋F＝4 N＋6 N＝10 N
(4)由表中数据可得F＝60－2R
∵0
