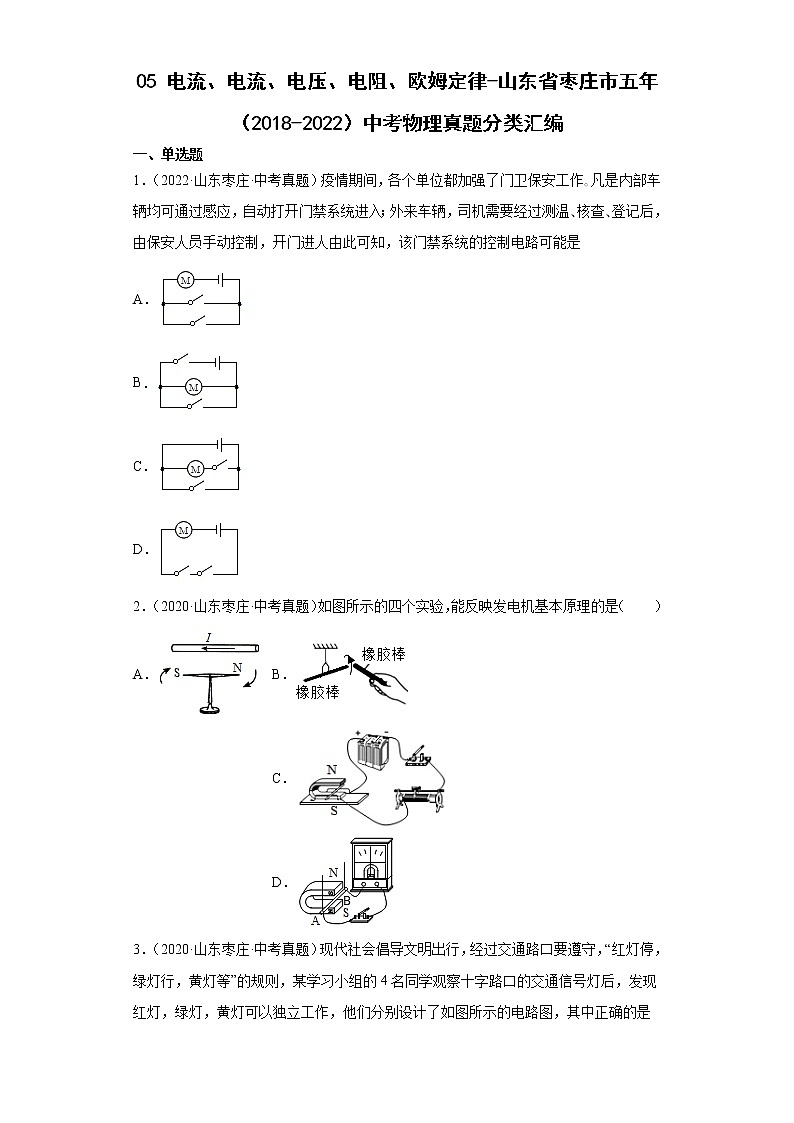

05 电流、电流、电压、电阻、欧姆定律-山东省枣庄市五年（2018-2022）中考物理真题分类汇编
一、单选题
1．（2022·山东枣庄·中考真题）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．
2．（2020·山东枣庄·中考真题）如图所示的四个实验，能反映发电机基本原理的是（　　）
A． B． C． D．

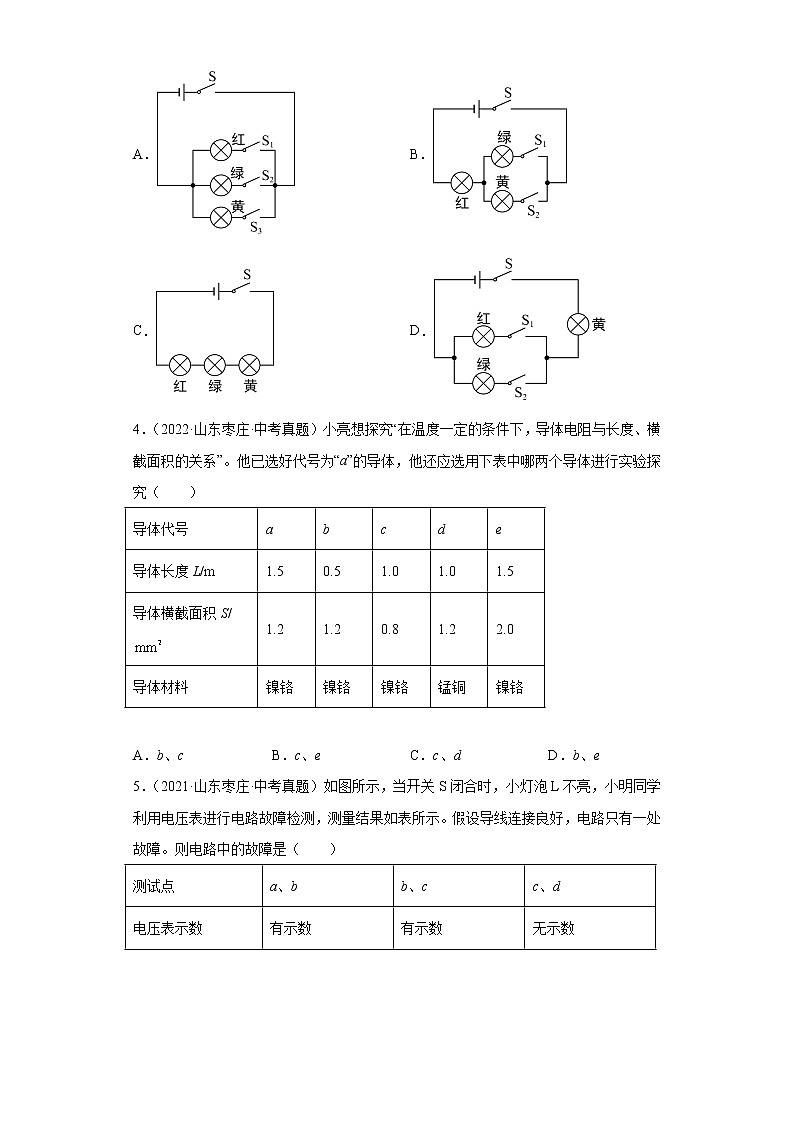

3．（2020·山东枣庄·中考真题）现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是
A． B．
C． D．
4．（2022·山东枣庄·中考真题）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（　　）
导体代号
a
b
c
d
e
导体长度L/m
1.5
0.5
1.0
1.0
1.5
导体横截面积S/
1.2
1.2
0.8
1.2
2.0
导体材料
镍铬
镍铬
镍铬
锰铜
镍铬

A．b、c B．c、e C．c、d D．b、e

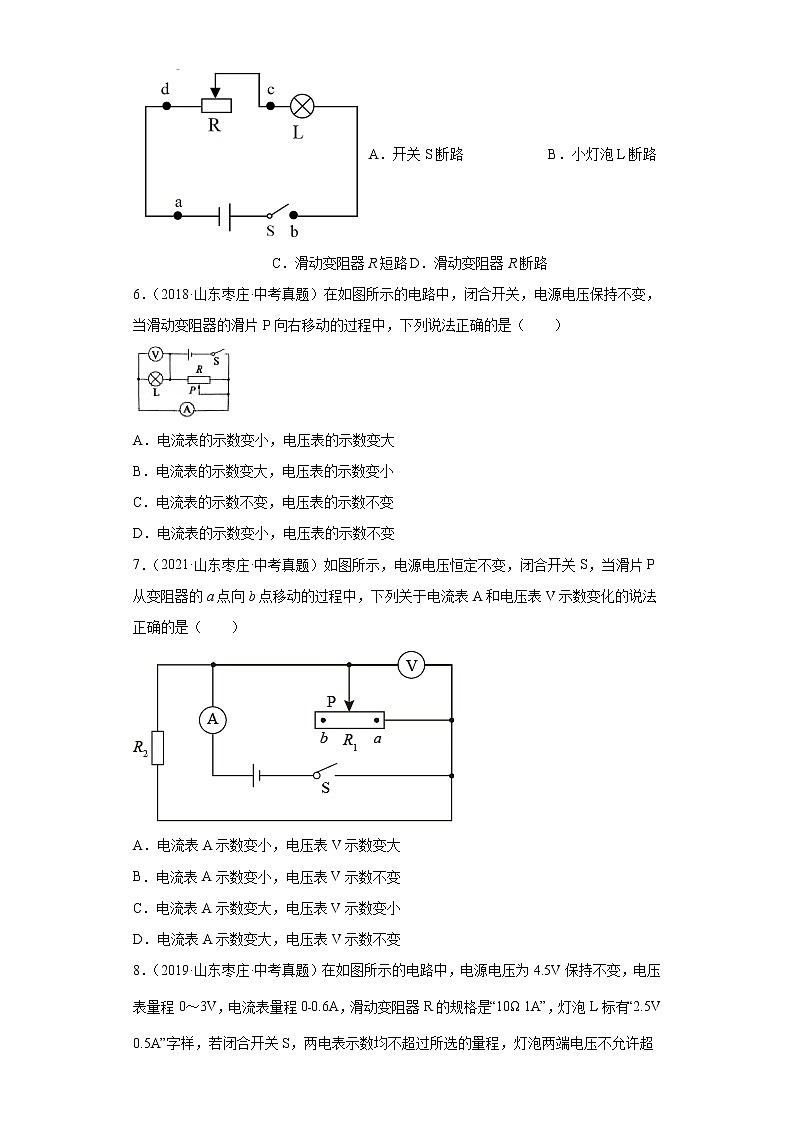

5．（2021·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数

A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
6．（2018·山东枣庄·中考真题）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）

A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
7．（2021·山东枣庄·中考真题）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）

A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
8．（2019·山东枣庄·中考真题）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是

A．电流表的示数变化范围0.3A～0.6A
B．灯泡消耗的最小功率为0.9W
C．电路消耗的最大总功率为2.7W
D．滑动变阻器允许调节的阻值范围是4Ω～10Ω
9．（2019·山东枣庄·中考真题）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）

A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变大
D．电压表V的示数与电流表A1的示数的比值变大
10．（2018·山东枣庄·中考真题）如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）

A．要使电压表的示数增大1V，小灯泡L两端的电压就会减小1V
B．小灯泡L的最小实际电功率为0.6W
C．当滑片P移到变阻器的中点时，小灯泡L正常发光
D．当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J
二、填空题
11．（2021·山东枣庄·中考真题）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。

12．（2021·山东枣庄·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

13．（2018·山东枣庄·中考真题）科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．

14．（2022·山东枣庄·中考真题）如图甲所示，电源电压恒定不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图乙所示，此时R2的功率为0.8W。则电流表的示数为______A，电源电压为______V。

15．（2019·山东枣庄·中考真题）在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20Ω 1A”，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，则电源电压为_____V，定值电阻R0的阻值为_____Ω．

三、实验题
16．（2022·山东枣庄·中考真题）某物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻Rx的阻值，电路如图甲所示。已知电源电压为6V，R0=10Ω，滑动变阻器规格为“50Ω   0.6A”。

（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向右移动连入电路中的阻值变小，导线不能交叉______；
（2）实验时，闭合开关，发现电流表和电压表示数都为0。现用一根导线在图甲中先后连接接线柱A与B、C与H时，电流表和电压表示数仍为0，连接接线柱H与G时，电流表和电压表指针有明显偏转，则电路的故障是______；
（3）排除故障后，闭合开关调节滑片，利用电压表和电流表测出了多组实验数据，并作出了电压表与电流表示数的关系图像，如图乙所示，则Rx阻值为______Ω；
（4）调节滑动变阻器，当电压表的示数为3V时，Rx消耗的电功率是______W；
（5）电路中串联R0的作用是______（填正确答案标号）
A．增大串联电阻，增大分压，电压表易于读数
B．增大串联电阻，增大分流，电流表易于读数
17．（2020·山东枣庄·中考真题）在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V）、电压表、电流表。滑动变阻器、开关。“5Ω、10Ω、15Ω”的定值电阻各一个，导线若干。
(1)根据如图所示的实物图在虚线框内画出对应的电路图( )；

(2)闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，电压表的示数始终为0，经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的______（填字母）；
(3)小莉同学在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表一所示，请在坐标中描点画出U- I图像( )，由此得出的实验结论是______；
表一
实验次数
电压U/V
电流I/A
1
1.0
0.2
2
1.5
0.3
3
2.0
0.4
4
2.5
0.5

表二
实验次数
电阻R/Ω
电流I/A
1
5
0.6
2
10
0.3
3
15
0.24

(4)小明同学在“探究电流与电阻的关系”时，测得的三组数据如表二所示。由于操作不当，导致表二中第______次实验的数据存在情误，出错的原因是______。小明及时纠正了错误，得出了正确的测量结果和实验结论。接着小明又计算出本次实验中滑动变阻器连入电路的阻值范围是______。
四、计算题
18．（2022·山东枣庄·中考真题）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R0的阻值和电源电压；
（3）整个电路消耗的最小电功率和最大电功率之比。

19．（2020·山东枣庄·中考真题）某物理兴趣小组的同学们设计了如甲图所示的电路，其中电源电压不变，灯泡L标有“12V 6W”，滑动变阻器R的规格为“20Ω　1A”。如图乙是定值电阻R0和灯泡L的电压与电流的关系图象。当断开开关S1、闭合开关S和S2，并将滑动变阻器的滑片P位于R最右端时，灯泡L的实际功率为1.6W。

求：(1)R0的阻值；
(2)灯泡正常发光10min，电流通过灯泡所做的功；
(3)电源电压；
(4)电路消耗的最大电功率。
20．（2020·内蒙古通辽·中考真题）如图甲所示的电路，电源电压保持不变．小灯泡L标有“2.5 V　0.25 A”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω，电流表的量程为0～0.6 A，电压表的量程为0～3 V．求：

(1)小灯泡的额定功率是多少？
(2)只闭合S、S2和S3，将变阻器R1的滑片P移到中点时，电流表示数为0.45 A，则电源电压是多少？
(3)只闭合开关S、S1，移动变阻器的滑片P，小灯泡L的I－U图象如图乙所示．在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是多少？

参考答案：
1．A
【解析】
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
2．D
【解析】
【详解】
发电机的工作原理是电磁感应现象。
A．A图是奥斯特实验，验证的是电流的磁效应，故A不符合题意；
B．B图验证的是同种电荷相互排斥的实验，故B不符合题意；
C．C图验证的是通电导体在磁场中受到力的作用，是电动机的工作原理，故C不符合题意；
D．D图验证的是在闭合回路中，导体切割磁感线运动时，电路中产生感应电流，是发电机的工作原理，故D符合题意。
故选D。
3．A
【解析】
【分析】
根据“要求红、绿、黄灯可独立发光”可知三灯泡的连接方式，然后得出答案．
【详解】
由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，选项中A正确，BCD错误．
故选A．
4．D
【解析】
【详解】
探究导体电阻与长度的关系，要选择横截面积和材料与a相同，长度与a不同的导体，因此选b；探究导体电阻与横截面积的关系，要选择长度和材料与a相同，横截面积与a不同的导体，因此要选e，故D符合题意，ABC不符合题意。
故选D。
5．B
【解析】
【详解】
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。
故选B。
6．C
【解析】
【详解】
解：灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压，由于电源电压不变，故电压表示数不变；当滑动变阻器的滑片P向右移动的过程中，由于灯泡两端的电压和灯泡的电阻都不变，故通过灯泡的电流不变，即电流表示数不变；故C正确．故C．
点睛：由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压．根据电源的电压可知滑片移动时电压表V示数的变化，根据灯泡两端的电压和电阻可以知道电流表示数的变化．
7．B
【解析】
【分析】
【详解】
电流从电源正极出发，经过电流表后分成两条支路，一条经过电阻R2，一条经过滑动变阻器，之后回到电源负极。因此电阻R2和滑动变阻器并联，电流表测量干路总电流。当滑片P从a点向b点移动的过程中，电阻变大，电压不变，滑动变阻器所在支路电流变小，通过定值电阻的电流不变，因此电流表示数变小。最后再看电压表，连接在电源两端，测量电源电压，因此保持不变。
故选B。
8．D
【解析】
【详解】
灯泡和滑动变阻器是并联的，电流表测量整个电路电流，电压表测量灯泡的电压．灯泡电阻：RL==5Ω当滑动变阻器向左移动时，电路中最大电流为0.5A，因为要照顾元件中最小的电流值，否则会烧坏最小电流的用电器．①当滑动变阻器电阻最小时，电流表示数：0.5A（照顾元件中最小的电流值）电压表示数为：2.5V（当电流为0.5A时，灯泡正常工作，电压表测量灯泡电压，故电压表示数为2.5V）
此时滑动变阻器电阻：R==4Ω
②当滑动变阻器电阻最大时，电路电流最小电流表不会被烧坏，电压表示数也变小也不会被烧坏，所以滑动变阻器可以取最大值10Ω
电路电流为：I总==0.3A
电压表示数为：U'L＝I总RL＝0.3A×5Ω＝1.5V，滑动变阻器可以取最大值：10Ω．
③综合上面的①②得，
A、电流表的示数变化范围0.3A～0.5A，故选项错误．
B、灯泡的最小电流为0.3A，最小电压是1.5V，灯泡消耗的最小功率：P'＝UI总＝1.5V×0.3A＝0.45W，故选项错误．
C、电源电压是4.5V，最大电流是0.5A，电路最大功率：P＝UI＝4.5V×0.5A＝2.25W．故选项错误．
D、滑动变阻器的电阻变化范围是4Ω﹣﹣10Ω，故选项正确．
9．D
【解析】
【分析】
由电路图分析知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，
【详解】
由电路图知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，由于电源电压保持不变，所以电压表示数保持不变，故A错误；由于并联电路各支路互不影响，所以，当R2的滑片P向右滑动的过程中，通过R1支路的电流大小不变，即电流表A2的示数不变，故B错误；当R2 的滑片P向右滑动的过程中，滑动变阻器连入电路中的电阻变大，由欧姆定律知道，通过变阻器的电流变小，由并联电路电流的规律知道，A1示数变小，电压表V的示数与电流表A1 的示数的乘积变小，故C错误；又因为A1示数变小，而电压表示数不变，故电压表V的示数与电流表A1的示数的比值变大，故D正确，故选D．
【点睛】
本题考查的是并联电路的规律及欧姆定律的运用，解题的关键是电路的分析，得出电路的连接方式及各个电表的测量对象．
10．D
【解析】
【详解】
解：闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压．（1）因为电压表测灯泡的电压所以电压表的示数增大1V，即小灯泡L两端的电压增大1V，故A错误；（2）灯泡的电阻：＝12Ω，滑片P移到最右端时，接入电路中的电阻最大电流最小，小灯泡的实际功率最小，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：PL小＝I2RL＝（0.2A）2×12Ω＝0.48W，故B错误；通电10s滑动变阻器消耗的电能： WR＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，故D正确；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝A，此时灯泡的实际功率：PL′＝（I′）2RL＝（A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，故C错误．故选D．
11．     正     金属球到金属箔片
【解析】
【分析】
【详解】
[1]用丝绸摩擦过的玻璃棒带正电，去接触带电验电器的金属球时，验电器金属箔片的张角变大，说明金属箔之间的斥力变大，由于同种电荷互相排斥，则验电器原来带正电。
[2]物理学规定，正电荷定向移动的方向为电流方向，在金属箔张角变大的瞬间，验电器金属杆里的电子从金属箔移动到金属球，验电器金属杆里的电流方向与电子运动的方向相反，故验电器金属杆里的电流方向是从金属球到金属箔片。
12．     正负接线柱反接     改接小量程
【解析】
【分析】
【详解】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
13．     同种     排斥
【解析】
【详解】
当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，即静电球是带电的，人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，故人的头发上也会带上与静电球同种电荷的电，据同种电荷相斥可知，头发带同种电荷而相互排斥，故头发越梳越蓬松．
14．     0.4     6
【解析】
【详解】
[1][2]由电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测电路中的电流。
若电压表V1接小量程时，由乙图可知，电阻R1两端的电压U1=0.8V，电路中的电流

由于此时R2的功率为0.8W，所以R2两端的电压为

滑动变阻器R2接入的阻值为

所以假设不成立，故电压表V1接的是大量程，由于分度值为0.5V，所以电压表V1的示数为4V，电路中的电流为

由于此时R2的功率为0.8W，所以R2两端的电压为

根据串联电路电压特点可得，电源电压为
U=U1′+U2′=4V +2V=6V
15．     12     10
【解析】
【详解】
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻最大时，R与R0的串联，电路中的电流最小，由图象可知，电路中的电流I小＝0.4A，由I=可得，电源的电压：U＝I小（R0+R）＝0.4A×（20Ω+R0）﹣﹣①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由图象可知，电路中的电流I大＝1.2A，I大==1.2A﹣﹣﹣﹣﹣②，
解得：R0＝10Ω，电源的电压U＝I大R0＝1.2A×10Ω＝12V．
16．          开关断路（或开关接触不良）     2     0.125     A
【解析】
【详解】
（1）[1]滑动变阻器的接线柱要“一上一下”串联接入电路，因为要求滑片向右移动连入电路中的阻值变小，连接电路如图所示：

（2）[2]连接电路后，闭合开关，发现电流表示数为0，说明电路发生了断路，电压表示数为了0，说明与电压表并联以外的电路断路。用一根导线在图甲中先后连接接线柱A与B、C与H时，电流表和电压表示数仍为0，说明R0、Rx和滑动变阻器都没有故障，连接接线柱H与G时，电流表和电压表指针有明显偏转，则说明开关断路。
（3）[3]排除故障后，闭合开关调节滑片，测出多组数据，如图乙所示。则电路中的总阻值为

Rx阻值为
Rx=R总-R0=12Ω-10Ω=2Ω
（4）[4]由乙图可知，当R0和Rx阻值一定时，电流表示数与电压表示数成正比，所以当电压表的示数为3V时，通过Rx的电流为0.25A，所以Rx消耗的电功率为

（5）[5]为了增大串联电阻，增大分压，使电压表易于读数，在该电路中串联R0，故A符合题意，B不符合题意。
故选A。
17．          b          电阻一定时，电流与电压成正比     3     没有保持定值电阻两端电压一定，定值电阻两端电压为3.6V，大于3V     2.5Ω~7.5Ω
【解析】
【详解】
(1)[1]根据电流从电源正极出发，经过依次经过各个电学元件后回到电源负极按照实物图连接，如图所示

(2)[2]闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，说明电路通路，电压表的示数始终为0，即电压表没有连接在电路中，则发生断路的导线是b。
(3)[3]根据表一中的数据利用描点法将这些数据在坐标图上描出来，然后用一条光滑的直线将这些点依次连接起来，如图所示

[4]从画出的U- I图像可知随着电阻两端电压增大，通过电阻的电流也在增大，由此得出的实验结论是：电阻一定时，电流与电压成正比。
(5)[5][6]探究电流与电阻的关系时，要控制电阻两端的电压不变，由表二数据可知，电阻两端电压

故第3次实验的数据存在错误，产生错误的原因是：定值电阻两端电压为3.6V，大于3V。
[7]定值电阻两端电压为3V，则电阻为15Ω时，第三次实验通过的电流应为

根据串联分压可知滑动变阻器两端电压为

当电路电流为0.2A时，滑动变阻器接入的阻值

当电路电流为0.6A时，滑动变阻器接入的阻值

所以本次实验中滑动变阻器连入电路的阻值范围是2.5Ω~7.5Ω。
18．（1）50Ω；（2）10Ω，12V；（3）
【解析】
【详解】
解：由甲图可知，R0与R串联，电压表测滑动变阻器R两端的电压。
（1）由乙图可知，当滑片P在b端时，电路中的电流最小，且，，由可知，滑动变阻器的最大阻值为

（2）由乙图可知，当滑片P在某点c处时，电路中的电流，，所以滑动变阻器连入电路的阻值为

当滑片P在b端时，电源电压为
①
当滑片P在c点时，电源电压为
②
由①②两式可得，电阻R0的阻值为

电源电压为

（3）当滑片P在b端时，电路消耗的电功率最小，则

当滑片P在a端时，电路消耗的电功率最大，则

电路消耗的最小电功率与最大电功率之比为

或电路消耗的最小电功率与最大电功率之比为

答：（1）滑动变阻器的最大阻值为50Ω；
（2）R0的阻值为10Ω，电源电压为12V；
（3）整个电路消耗的最小电功率和最大电功率之比为。
19．(1)20Ω；(2)3600J；(3)12V；(4)13.2W
【解析】
【详解】
(1)由图乙，根据可得定值电阻R0的阻值

(2)灯泡正常发光10min，电流通过灯泡所做的功

(3)当断开开关S1、闭合开关S和S2，并将滑动变阻器的滑片P位于R最右端时，灯泡L与滑动变阻器R的最大阻值串联，灯泡L的实际功率为1.6W，由图乙的此时电路电流、灯泡L两端电压分别为

由可得滑动变阻器R两端电压

根据串联分压可知电源电压为

(4)当开关S、S1、S2都闭合且滑片位于左端时，定值电阻R0与灯泡L并联，电路的总电阻最小，电路的总功率最大；因并联等压分流，且灯泡在额定电压下正常发光，所以电路消耗的最大功率

答：(1)R0的阻值是20Ω；
(2)灯泡正常发光10min，电流通过灯泡所做的功是3600J；
(3)电源电压是12V；
(4)电路消耗的最大电功率是13.2W。
20．(1)0.625 W；(2)4.5 V；(3)8～15 Ω.
【解析】
【详解】
解：（1）PL＝ULIL＝2.5V×0.25A＝0.625W；（2）只闭合开关S、S2和S3， L被短路，电阻R1与R2并联，总电阻，R并＝＝10Ω，电源电压：U＝IR并＝0.45A×10Ω＝4.5V；（3）只闭合开关S、S1时，灯泡L与R1串联，R1和灯L串联接入电路，滑片P向左移动时，R1变大，电压表的示数变大，当电压表示数为3V时，R1最大，则R1的电压U1大＝3V，此时小灯泡两端的电压为：UL′＝U﹣U1大＝4.5V﹣3V＝1.5V，
由图乙可知电路中最小电流：I最小＝0.2A，所以R1连入电路的电阻：R1＝＝15Ω，当滑片向右移动R1变小，电流表的示数变大，UL也变大，由图象可知电路中的最大电流：I最大＝0.25A＜0.6A（电流表安全），此时UL′＝2.5V，R1两端的电压为：U1′＝U﹣UL′＝4.5V﹣2.5V＝2V，R1连入电路的电阻：R1′＝＝8Ω，所以在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是8～15Ω．
点睛：解答此题的关键是正确识别电路，从图象中获取有效的信息．
