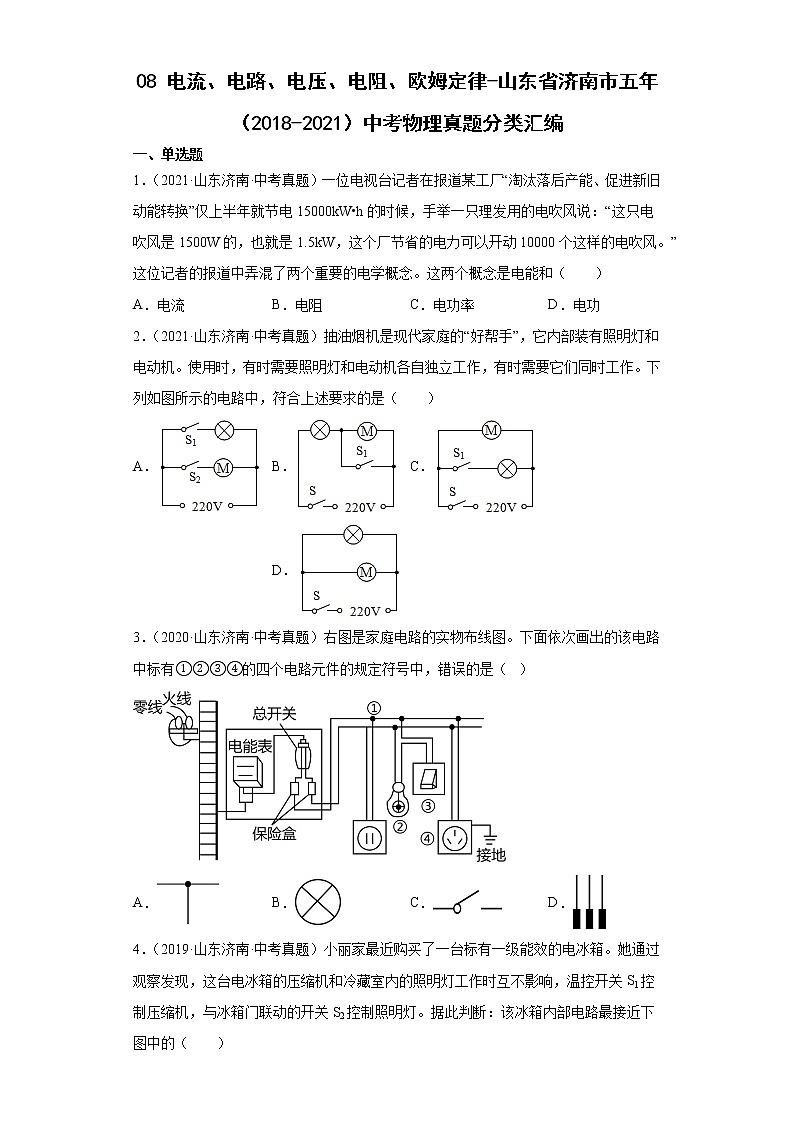

08 电流、电路、电压、电阻、欧姆定律-山东省济南市五年（2018-2021）中考物理真题分类汇编
一、单选题
1．（2021·山东济南·中考真题）一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动能转换”仅上半年就节电15000kW•h的时候，手举一只理发用的电吹风说：“这只电吹风是1500W的，也就是1.5kW，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者的报道中弄混了两个重要的电学概念。这两个概念是电能和（　　）
A．电流 B．电阻 C．电功率 D．电功
2．（2021·山东济南·中考真题）抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．
3．（2020·山东济南·中考真题）右图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（   ）

A． B． C． D．

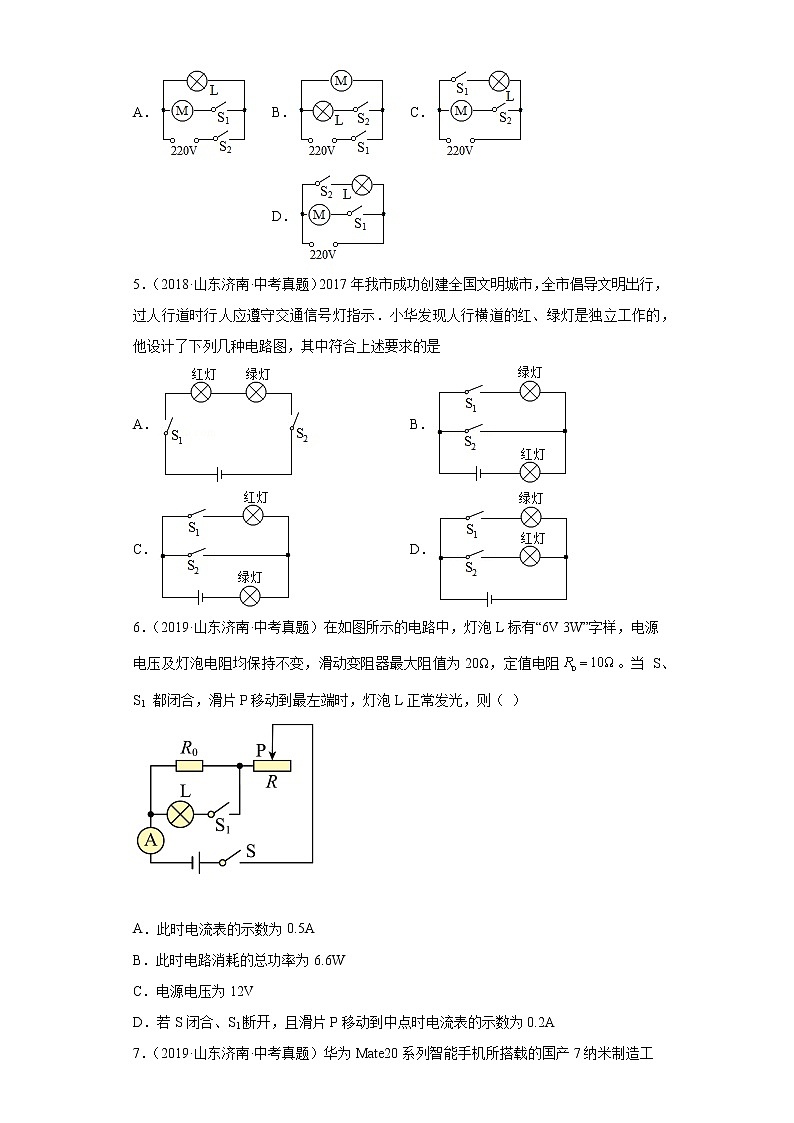

4．（2019·山东济南·中考真题）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。据此判断：该冰箱内部电路最接近下图中的（　　）
A． B． C． D．
5．（2018·山东济南·中考真题）2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A． B．
C． D．
6．（2019·山东济南·中考真题）在如图所示的电路中，灯泡L标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻。当 S、S1 都闭合，滑片P移动到最左端时，灯泡L正常发光，则（ ）


A．此时电流表的示数为0.5A
B．此时电路消耗的总功率为6.6W
C．电源电压为12V
D．若S闭合、S1断开，且滑片P移动到中点时电流表的示数为0.2A

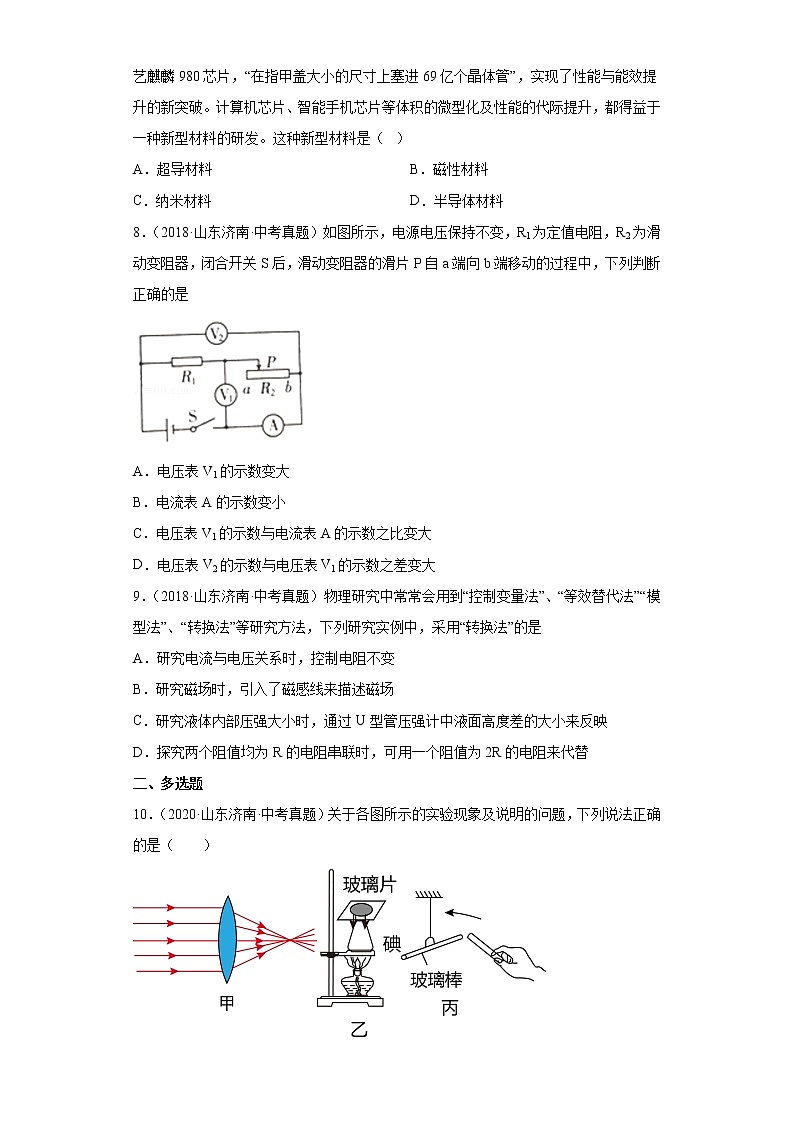

7．（2019·山东济南·中考真题）华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片，“在指甲盖大小的尺寸上塞进69亿个晶体管”，实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发。这种新型材料是（   ）
A．超导材料 B．磁性材料
C．纳米材料 D．半导体材料
8．（2018·山东济南·中考真题）如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器的滑片P自a端向b端移动的过程中，下列判断正确的是

A．电压表V1的示数变大
B．电流表A的示数变小
C．电压表V1的示数与电流表A的示数之比变大
D．电压表V2的示数与电压表V1的示数之差变大
9．（2018·山东济南·中考真题）物理研究中常常会用到“控制变量法”、“等效替代法”“模型法”、“转换法”等研究方法，下列研究实例中，采用“转换法”的是
A．研究电流与电压关系时，控制电阻不变
B．研究磁场时，引入了磁感线来描述磁场
C．研究液体内部压强大小时，通过U型管压强计中液面高度差的大小来反映
D．探究两个阻值均为R的电阻串联时，可用一个阻值为2R的电阻来代替
二、多选题
10．（2020·山东济南·中考真题）关于各图所示的实验现象及说明的问题，下列说法正确的是（　　）

A．图甲：平行光通过凸透镜折射之后会聚于一点，说明凸透镜对光有会聚作用
B．图乙：微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先熔化再汽化
C．图丙：两根用丝绸摩擦过的玻璃棒靠近时相互排斥，说明同种电荷相互排斥
D．图丁：原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场
11．（2018·山东济南·中考真题）如图所示是学习物理过程中的一些演示实验的插图．下列关于这些实验插图的说法中，正确的是

A．图甲中闹钟传出的声音越来越小，说明声音传播需要介质
B．图乙中手指感觉不同，说明压力作用效果与受力面积有关
C．图丙中与毛皮摩擦过的塑料梳子吸引纸屑，说明它带了电
D．图丁中铁屑规则的分布，说明磁体周围的空间存在磁感线
12．（2018·山东济南·中考真题）在应用物理知识分析解决问题的过程中，常常需要根据问题情境的描述提取有用信息，做出正确的判断．以下根据问题情境所做的判断正确的是
A．从“物体处于静止或匀速直线运动”判断出“物体不受力或受到平衡力”
B．从“电水壶标有‘220V 900W’”判断出“电水壶加热功率是900W”
C．从“将两个用电器并联后接入电路”判断出“两个用电器两端电压相等”
D．从“1个标准大气压下把25℃的水烧开”判断出“水的末温度为100℃”
13．（2020·山东济南·中考真题）所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是（　　）
A．阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础
B．格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值
C．欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律
D．法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系
14．（2019·山东济南·中考真题）如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）

A．电压表的示数不变
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A2的示数比值不变
15．（2019·山东济南·中考真题）同学们经过两年的物理学习，知道了许多物理学家以及他们做出的杰出贡献。下列叙述正确的是（　　）
A．牛顿直接从自己所做的实验中得出了牛顿第一定律
B．欧姆揭示了电流与电压、电阻的关系
C．法拉第第一个发现了电流周围存在磁场
D．焦耳通过实验得出了电流通过导体产生的热量跟电流、电阻和通电时间的关系
16．（2018·山东济南·中考真题）天然气已走进千家万户，为百姓提供生活便利，但天然气使月不当造成的泄漏会严重威胁生命财产安全．小华同学针对这一问题设计了天然气泄露检测器，其原理如图甲所示．R1为“气敏传感器”，它的电阻值R1与天然气浓度β的关系如图乙所示，R2为定值电阻，其阻值为15Ω，电源电压恒为6V．已知天然气浓度不高于1%时为安全浓度，超过1%时为危险浓度，闭合开关后，以下说法正确的是

A．天然气浓度越高，电流表示数越小，电压表的示数越小
B．电流表的示数为0.1A时，天然气浓度处于危险浓度
C．电压表示数为3V时，R2消耗的电功率为0.6W
D．天然气浓度为1%时，电压表的示数是2.4V
三、填空题
17．（2018·山东济南·中考真题）小丽家最近购买了一台标有一级能效的电冰箱．她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯．据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是_______（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是_______．
18．（2018·山东济南·中考真题）如图甲所示，电源电压一定，已知定值电阻R0＝10Ω．闭合开关S，滑动变阻器滑片P从最左端滑至最右端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，则图乙坐标值I1＝_____A；当电流表示数I＝0.2A时，R0与R消耗的电功率之比为_____．

四、实验题
19．（2021·山东济南·中考真题）小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间                                                            B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间                                               D．滑动变阻器和电源之间

20．（2020·山东济南·中考真题） 下面是“探究电流与电压的关系”的实验。

(1)小军首先选用了一个阻值为15Ω的电阻器开始连接实验电路，上图所示是他已经连接的部分实验电路，小军在连接实验电路时，操作上出现的错误是______；
(2)请你用笔画线代替导线在答题卡上将实物电路连接完整；______
(3)连接完实验电路，检查无误后，闭合开关，电路工作正常，过段时间后，突然发现一个电表的示数变为零，而另一个电表的示数变大，若此时实验电路中只有一处出现故障，则可能的情况是______。
A．电阻器短路，电压表示数为零             B．电阻器开路，电流表示数为零
C．变阻器短路，电压表示数为零               D．变阻器开路，电流表示数为零
21．（2018·山东济南·中考真题）实验课上，小明班的同学用图甲所示的实验器材探究“电流的大小与电阻的关系”，并连接了部分实验电路．

（1）请你用笔画线代替导线，在答题卡上把图甲中的器材连接成完整的实验电路．
( )
（2）小明首先选用了阻值为5Ω的电阻，电路连接无误后，闭合开关．移动滑动变阻器的滑片，当电压表的示数为2V时，电流表的示数如图乙所示，此时通过电阻的电流是_______A．
（3）在表格中记录下5Ω电阻中的电流，小明接下来的操作是：断开开关，换用_______的电阻，多次重复前面的实验，并把相应的数据记录下来．
（4）同学们陆续完成了实验，分析数据他们都得出了同样的结论．其中小明、小刚、小民的实验数据如表一、表二、表三所示．
表一
电压U＝2V
电阻R/Ω
5
10
20
电流I/A

0.21
0.10

表二
电压U＝3V
电阻R/Ω
10
20
30
电流I/A
0.30
0.14
0.11

表三
电压U＝3V
电阻R/Ω
5
15
30
电流I/A
0.60
0.20
0.10

通过交流分享，小明又提出了一个新的问题：若电阻保持不变，电流与电压之间存在着怎样的关系呢？
为了尽快解决这一问题，除了重新进行实验收集数据外，小明还可以_______进行分析论证，得出结论．
五、计算题
22．（2018·山东济南·中考真题）如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻．闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V，通过计算回答：

（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？
23．（2021·山东济南·中考真题）（1）如图所示为国庆70周年阅兵中首次亮相的ZTQ-15式轻型坦克，它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重，每条履带与地面的接触面积约。求该轻型坦克对水平地面的压强。
（2）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个档位，“高温”档功率为，“低温”档功率为。该座椅垫加热部分的电路简图如图乙所示，电源电压为，S为档位切换开关，和为电热丝。
当座椅垫处于“高温”档加热时，通过计算回答：
①通过座椅垫的电流是多少安？
②电热丝的阻值是多少欧？
③座椅垫工作产生的热量是多少焦？
　　
24．（2021·山东济南·中考真题）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
（1）通过座椅垫的电流是多少安？
（2）电热丝R1的阻值是多少欧？
（3）座椅垫工作5min产生的热量是少焦？

25．（2020·山东济南·中考真题）如图所示电路中，电源两端电压U保持不变，R1、R2是定值电阻，R2的阻值为10Ω。 当开关S闭合时，电流表的示数为0.1A， 电压表示数为3V。 通过计算回答：
(1)电阻R1的阻值是多少欧？
(2)电阻R1消耗的电功率是多少瓦？
(3)电源两端的电压U是多少伏？

26．（2019·山东济南·中考真题）小华将滑动变阻器和小灯泡串联组成了如图甲所示的调光电路，其电源电压为6V，灯泡的额定电压为2.5V。调节滑动变阻器的滑片，从a端开始向b端移动到某一位置的过程中，测出了多组电流和电压值，并绘制了如图乙所示的图像。求：

(1)滑动变阻器的最大阻值；
(2)小灯泡的额定功率；
(3)小灯泡正常发光10min所消耗的电能；
(4)小华手边还有一只额定电压为1.5V，正常工作时电阻为7.5Ω的灯泡，若将此灯泡替代甲图中的灯泡，请你通过计算说明该灯泡能否在这个电路中正常发光。
六、作图题
27．（2021·山东济南·中考真题）（1）把石块挂在弹簧测力计上，当它静止时弹簧测力计的示数如下图所示。请在答题卡上指定位置画出石块所受重力的示意图；

（2）如图所示的“智能指纹密码锁”是近年来兴起的一种新型锁具，通过输入设定的密码或识别设定的指纹就可以将其打开，解决了传统锁具忘记带钥匙造成的困扰。某型号“智能指纹密码锁”，密码和指纹各控制着一个开关，闭合其中的任何一个开关，内置微型电动机都会工作，把锁打开。请在答题卡上指定位置的虚线框内画出这种“智能指纹密码锳”的电路图。


参考答案：
1．C
【解析】
【详解】
15000kW•h是电功，1500瓦是电功率，这个记者把电功率和电能混淆了；可以说：这个厂节省的电能可以使这只1.5千瓦的电吹风工作10000小时，或者说这个厂节省的电能可以使10000个这样的吹风机工作1小时。故ABD不符合题意；C符合题意。
故选C。
2．A
【解析】
【详解】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
3．D
【解析】
【详解】
A．是电线连接，A中线路连接符号是正确的故A正确，不符合题意；
B．是电灯泡，B中电灯的元件符号是正确的，故B正确，不符合题意；
C．是开关，开关的元件符号是正确的，故C正确，不符合题意；
D．是三孔插座，元件符号为三脚插头的符号，故D错误，符合题意。
故选D。
4．D
【解析】
【详解】
A．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，说明电动机和灯是并联，温控开关S1控制压缩机，故开关S1在电动机所在的支路，与冰箱门联动的开关S2控制照明灯，开关S2在灯泡所在的支路，而不在干路，故A选项不符合题意；
B．温控开关S1控制压缩机，故开关S1在电动机所在的支路，故B选项不符合题意；
C．温控开关S1控制压缩机，故开关S1在电动机所在的支路，开关S2在灯泡所在的支路，故C选项不符合题意；
D．温控开关S1控制压缩机，故开关S1在电动机所在的支路，开关S2在灯泡所在的支路，故D选项符合题意。
故选D。
5．D
【解析】
【分析】
根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．
【详解】
A．两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．两开关都闭合时会造成绿灯短路，只有红灯发光；S1断开、S2闭合时，红灯发光，S1闭合、S2断开时，两灯都发光，绿灯不能独立工作，，故B错误；
C．两开关都闭合时会造成红灯短路，只有绿灯发光；S2断开、S1闭合时，两个灯同时发光，不能实现各自独立工作，故C错误；
D．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故D正确；
故选D．
【点睛】
本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．
6．B
【解析】
【详解】
ABC．当开关S、S1都闭合，滑片P移动到最左端时，此时滑动变阻器被短路，与灯L并联，电流表测干路的电流，此时灯正常发光，由并联电路的电压特点知，电源电压为6V；通过灯的电流为

通过的电流为

根据并联电路电流的特点可得，通过电流表的电流为

电路中消耗的电功率为

故A、C不符合题意，B符合题意；
D．S闭合、S1断开，且滑片P移动到中点时，与滑动变阻器串联，电流表测整个电路的电流；灯的电阻为

此时电路中的总电阻为

电流表的示数为

故D不符合题意。
故选B。
7．C
【解析】
【详解】
由“在指甲盖大小的尺寸上塞进69亿个晶体管”知，这些零件所占空间体积极小，空间尺度在纳米级，所以属于纳米材料。
故选C。
8．D
【解析】
【分析】
由电路图可知，闭合开关S后，R1与R2串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测电源两端的电压，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，再根据串联电路的电压特点结合R1两端的电压可知电压表V2的示数与电压表V1的示数之差变化，最后根据电压表V1的示数和电流表A的示数变化判断其比值的变化．
【详解】
由电路图可知，闭合开关S后，R1与R2串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测电源两端的电压；将滑动变阻器R2的滑片P由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表A的示数变大，故B错误；由可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V2的示数与电压表V1的示数之差等于R1两端的电压，所以，电压表V2与电压表V1之差变大，故D正确；由电压表V1的示数变小、电流表A的示数变大可知，其比值变小，故C错误．
故选D．
【点睛】
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
9．C
【解析】
【分析】
转换法是中学物理中一种重要的研究方法，也就是借助某些物体的特性来研究看不到或不易观察到物质，形象直观．
【详解】
A、研究电流与电压关系时，控制电阻不变，采用的是控制变量法，A错误；
B、研究磁场时，引入了磁感线来描述磁场，采用的是模型法，B错误；
C、利用压强计中U型管压强计两侧的液柱的高度差，反映液体内部压强的大小，即将压强的大小转换为U型管中的高度差，采用的是转换法，C正确；
D、研究两个阻值为R的电阻串联时，可用一个阻值为2R的电阻来代替，采用的是等效替代法，D错误．
故选C．
【点睛】
解决此题要知道常用的物理学研究方法：控制变量法、等效替代法、模型法、比较法、分类法、类比法、转换法等．
10．ACD
【解析】
【详解】
A．如图，平行光通过凸透镜折射之后会聚于一点，说明凸透镜对光有会聚作用，故A正确；
B．图乙，微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先升华再凝华，故B错误；
C．图丙，两根用丝绸摩擦过的玻璃棒都带上了正电，靠近时相互排斥，说明同种电荷相互排斥，故C正确的
D．图丁，原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场，故D正确的。
故选ACD。
11．ABC
【解析】
【分析】
（1）声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播；
（2）压力的作用效果与压力大小和受力面积有关；
（3）摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；
（4）磁铁周围存在着磁场，磁感线不是真实存在的．
【详解】
A、逐渐抽出罩内空气，铃声越来越小，说明声音的传播需要介质，故A正确；
B、两手指所受压力相同，由于拇指的受力面积大于食指的受力面积，所以食指受到的压强较大，作用效果明显，说明压力作用效果与受力面积有关，故B正确；
C、摩擦过的塑料梳子吸引轻小的物体，说明它带了电，故C正确；
D、图中条形磁体周围的铁屑的分布，说明磁场是真实存在的，磁感线是为了方便形象的描述磁场而假象的线，不是真实存在的．故D错误．
故选ABC．
12．ACD
【解析】
【分析】
（1）物体在不受力或受平衡力时，处于静止或匀速直线运动状态；
（2）用电器上标注的电压是额定电压，电功率是额定功率；
（3）根据并联电路电压的特点分析解答；
（4）标准大气压下水的沸点为100℃．
【详解】
A、物体受力平衡或不受力时，物体处于静止或匀速直线运动状态，即平衡状态，所以从“物体处于静止或匀速直线运动”判断出“物体不受力或受到平衡力”故A正确；
B、电水壶标有“220V 900W”是指额定功率为900W，故B错误；
C、并联电路电压处处相等，所以从“将两个用电器并联后接入电路”判断出“两个用电器两端电压相等”，故C正确；
D、标准大气压下水的沸点为100℃，所以从“1个标准大气压下把25℃的水烧开”判断出“水的末温度为100℃”，故D正确．
故选ACD．
13．CD
【解析】
【详解】
A.伽利略提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础，所以A错误
B.格里克用马德堡半球实验证明了大气压的存在，但准确测出大气压的值是托里拆利，故B错误
C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律，是正确的
D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系是正确的。
故选CD
14．ACD
【解析】
【详解】
A．由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表测电源两端的电压。因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A正确；
B．因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，故B错误；
C．滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，则电流表A1的示数与电流表A2的示数之差减小，故C正确。
D．电压表V的示数与电流表A2的示数比值为定值电阻不变，故D正确。
故选ACD。
15．BD
【解析】
【详解】
A．牛顿第一定律的内容是：“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态”。由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证，是在大量实验和事实的基础上，通过科学推理得出的，故A错误；
B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得出的，故B正确；
C．奥斯特最早发现电流周围存在磁场；法拉第发现了电磁感应现象，发电机就是根据这一原理制成的，故C错误；
D．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故D正确。
故选BD。
16．CD
【解析】
【分析】
（1）由电路图可知，传感器和定值电阻串联，电压表测传感器两端的电压，电流表测电路中的电流；由图可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化；
（2）根据求出电流为0.1A时，电路中的总电阻，再根据串联电阻特点求出此时气敏电阻的阻值，根据图像乙可以判断此时是否是危险浓度；
（3）根据串联分压特点求出定值电阻两端的电压，再根据求出R2消耗的电功率；
（4）天然气浓度为1%时，根据图像乙读出此时气敏电阻的阻值，根据欧姆定律求出电流，再根据欧姆定律求出气敏电阻两端电压，即为电压表示数．
【详解】
由图甲可知，两电阻串联，电压表测R1两端的电压，电流表测电路中电流，
A、由图乙可知，R1的阻值随天然气浓度的增大而减小，当天然气浓度越高时，电阻R1的阻值越小，电路的总电阻越小，电源电压恒定，由欧姆定律可知，电路中电流越大，即电流表示数越大，再由串联电路的分压原理知，R1分得电压减小，即电压表示数越小，A错误；
B、当电流表的示数为0.1A时，电路中的总电阻则R1的阻值，由图乙可知，此时天然气的浓度未超过1%，此时处于安全浓度，B错误；
C、当电压表示数为3V时，定值电阻R2两端的电压，此时R2消耗的电功率，C正确；
D、由图乙可知，天然气的浓度为1%时，R1的阻值为10Ω，此时电路中的电流由欧姆定律可得，此时电阻R1两端的电压，即电压表的示数是2.4V，D正确．
故选CD．
【点睛】
此题主要考查的是学生对图像的处理能力、欧姆定律、串联电路的电压和电阻特点、电功率计算公式的理解和掌握，综合性很强，读懂图像是解决此题的关键．
17．     并联
【解析】
【分析】
串联电路中各用电器互相影响，而并联电路中各用电器可以独立工作，互不影响，据此判断．
【详解】
由题知，压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响的特点可知：压缩机和照明灯在电路中的连接方式是并联，
电动机在电路图中的符号是 ．
18．     0.1     2:1
【解析】
【分析】
由电路图可知，R0与R串联，电流表测电路中的电流．
（1）当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，根据图乙读出电路中的电流，利用欧姆定律求出电源的电压；当滑片位于最右端时，变阻器接入电路中的电阻最大，根据图乙可知变阻器的最大阻值，根据电阻的串联和欧姆定律求出电路中的最小电流；
（2）根据欧姆定律求出当电流表示数I=0.2A时电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路的阻值，然后利用即可求出R0与R消耗的电功率之比．
【详解】
由电路图甲可知，R0与R串联，电流表测电路中的电流，
（1）当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，由图乙可知，电路中的最大电流I大=0.3A，由可得：电源电压；当滑片位于下端时，接入电路中的电阻最大，由图乙可知，变阻器的最大阻值R大=20Ω，根据串联电路的电阻特点和欧姆定律可得：电路中的最小电流即图乙中坐标值；
（2）当电流表示数I=0.2A时，电路中的总电阻则滑动变阻器接入电路的阻值；定值电阻R消耗的电功单与滑动变阻器R消耗的电功率之比：．
故答案为0.1； 2：1．
【点睛】
本题考查了串联电路的特点和欧姆定律的应用，关键是根据图像读出滑片位于不同位置时接入电路中的电阻以及电流值．
19．     断开          向右移动滑片     ABCD
【解析】
【分析】
【详解】
（1）[1]在连接电路前，开关应处于断开状态。
（2）[2]题目所进行的探究是用滑动变阻器来调节小灯泡的亮暗程度，那么变阻器应串联在电路中，而变阻器的接线柱应是一上一下的接法。电路中，滑片置于变阻器的最左端，为了让变阻器接入电路的阻值最大，下面的接线柱应接在右端，电路连接如下：

（3）[3]闭合开关，小灯泡不亮，可能是变阻器接入电路的阻值太大，造成电路中的电流太小，那么可向右调节滑片，让变阻器接入电路的阻值变小，观察小灯泡是否发光。
（4）[4]实验所用电路是串联电路，则电流处处相等，那么可将电流表接入电路的ABCD任何一处。
20．     没有断开开关          AB
【解析】
【详解】
(1)[1]小军在连接实验电路时，操作上出现的错误是开关没有断开。
(2)[2]电流表要串联在电路中，电压表要并在电阻两端，如下图所示：


(3)[3] A．若电阻器短路，则电压表示数为零，电阻减小，电流增大，电流表示数变大，故A符合题意；
B．若电阻器开路，则电压表串联在电路中，示数接近电源电压，电压表电阻过大，电流表无示数，故B符合题意；
C．若变阻器短路，电流表和电压表都会有示数，故C不符合题意；
D．若变阻器开路，电流表和电压表都会无示数，故D不符合题意。
故选AB。
21．          0.4     阻值不同     收集其它同学电阻相同、电压不同的多组数据
【解析】
【分析】
（1）电流表与电阻串联，电压表与电阻并联；
（2）根据电流表选用小量程确定分度值读数；
（3）探究“电流的大小与电阻的关系”，为得出普遍性的结论，要多次测量，据此分析回答；
（4）研究电流与电压之间存在着怎样的关系，要控制电阻大小相同，分析电流随电压的变化关系，据此分析．
【详解】
（1）电流表与电阻串联，电压表与电阻并联，如图所示；

（2）图乙中，电流表选用小量程，分度值为0.02A，示数为0.4A，即通过电阻的电流是0.4A；
（3）本题探究“电流的大小与电阻的关系”，为得出普遍性的结论，要多次测量，故在表格中记录下5Ω电阻中的电流，小明接下来的操作是：断开开关，换用阻值不同的电阻，多次重复前面的实验，并把相应的数据记录下来；
（4）研究电流与电压之间存在着怎样的关系，应采用控制变量法，即控制电阻大小相同，分析电流随电压的变化关系，故小明还可以收集其它同学电阻相同、电压不同的多组数据进行分析论证，得出结论．
22．（1）2.4W；（2）15Ω；（3）900J．
【解析】
【分析】
分析电路图可知，L与R串联，电压表测量R两端的电压．（1）由P＝UI求出额定功率；（2）根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律求出定值电阻R的阻值；（3）根据W＝UIt求出整个电路消耗的电能．
【详解】
分析电路图可知，L与R串联，电压表测量R两端的电压．
（1）灯泡L的额定功率：PL＝ULIL＝12V×0.2A＝2.4W；
（2）电压表测量定值电阻两端的电压：UR＝3V，灯泡L恰好正常发光，所以电路中的电流I＝0.2A，由欧姆定律得，定值电阻R的阻值：
R＝＝＝15Ω；
（3）电路总电压：U＝UL+UR＝12V+3V＝15V，
整个电路在5min内消耗的电能：
W＝UIt＝15V×0.2A×5×60s＝900J．
23．（1） ；（2）①；② ；③
【解析】
【详解】
解：（1）因为坦克在水平地面上，所以该轻型坦克对水平地面的压力为

履带与地面的接触面积

该轻型坦克对水平地面的压强

（2）①由公式，得：通过座椅垫的电流

②由公式，得：电热丝的阻值

③座椅垫产生的热量

答：（1）该轻型坦克对水平地面的压强；
（2）①通过座椅垫的电流是1.5A；
②电热丝的阻值是；
③座椅垫工作产生的热量是。
24．（1）1.5A；（2）16；（3）J
【解析】
【详解】
解：（1）当座椅垫处于“高温”挡加热时，电路中只有R1工作，此时电路中的电流
I高===1.5A
（2）电热丝R1的阻值
R1===16
（3）座椅垫工作5min产生的热量
Q=W=UIt=
答：（1）通过座椅垫的电流是1.5A；
（2）电热丝R1的阻值是16；
（3）座椅垫工作5min产生的热量是J。
25．(1)30Ω；(2)0.3W；(3)4V
【解析】
【详解】
解：(1)因为R1和R2串联，所以
I1=I2=I=0.1A
由公式得：电阻R1的阻值

(2)电阻R1消耗的电功率
P1=U1I1=3V×0.1A=0.3W
(3)电阻R2两端的电压
U2=I2R2=0.1A×10Ω=1V
电源两端的电压
U=U1+U2=3V+1V=4V
答：(1)电阻R1的阻值是30Ω；
(2)电阻R2消耗的电功率是0.3W；
(3)电源两端的电压是4V。
26．(1)20Ω；(2)1W；(3)600J；(4)该灯泡不能在这个电路中正常发光
【解析】
【详解】
由图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
(1)变阻器滑片在a端时连入电路的电阻最大，电路的总电阻最大，根据I=可知电路中的电流最小，由乙图可知，当滑片P在最右端时，电压表示数为4.8V，电流表示数为0.24A
Rmax==20Ω
(2)已知灯泡的额定电压为2.5V，则灯泡正常工作时灯泡的实际电压
UL=U额=2.5V
根据串联电路的总电压等于各分电阻两端的电压之和可得，灯泡正常工作时滑动变阻器两端的电压
U滑=U-UL=6V-2.5V=3.5V
根据图象可知此时电路中的电流是0.4A，灯泡的额定功率
P额=U额I=2.5V×0.4A=1W
(3)小灯泡正常发光10min所消耗的电能
W=P额t=1W×10×60s=600J
(4)假设小灯泡正常工作，由欧姆定律得通过灯泡的电流
I1==0.2A
该电路允许的最大电压为
Umax= I1(RL+Rmax)=0.2A×(7.5Ω+20Ω)=5.5V＜6V
这说明该灯泡不能在这个电路中正常发光。
答：(1)滑动变阻器的最大阻值为20Ω；
(2)小灯泡的额定功率为1W；
(3)小灯泡正常发光10min所消耗的电能为600J；
(4)该灯泡不能在这个电路中正常发光。
27．（1） ；（2）
【解析】
【分析】
【详解】
（1）重力的方向是竖直向下的，石块所受重力的示意图如下图所示。


（2）由于某型号“智能指纹密码锁”，密码和指纹各控制着一个开关，闭合其中的任何一个开关，内置微型电动机都会工作，把锁打开，所以，密码和指纹控制着的开关是并联的。这种“智能指纹密码锳”的电路图如下图所示。
