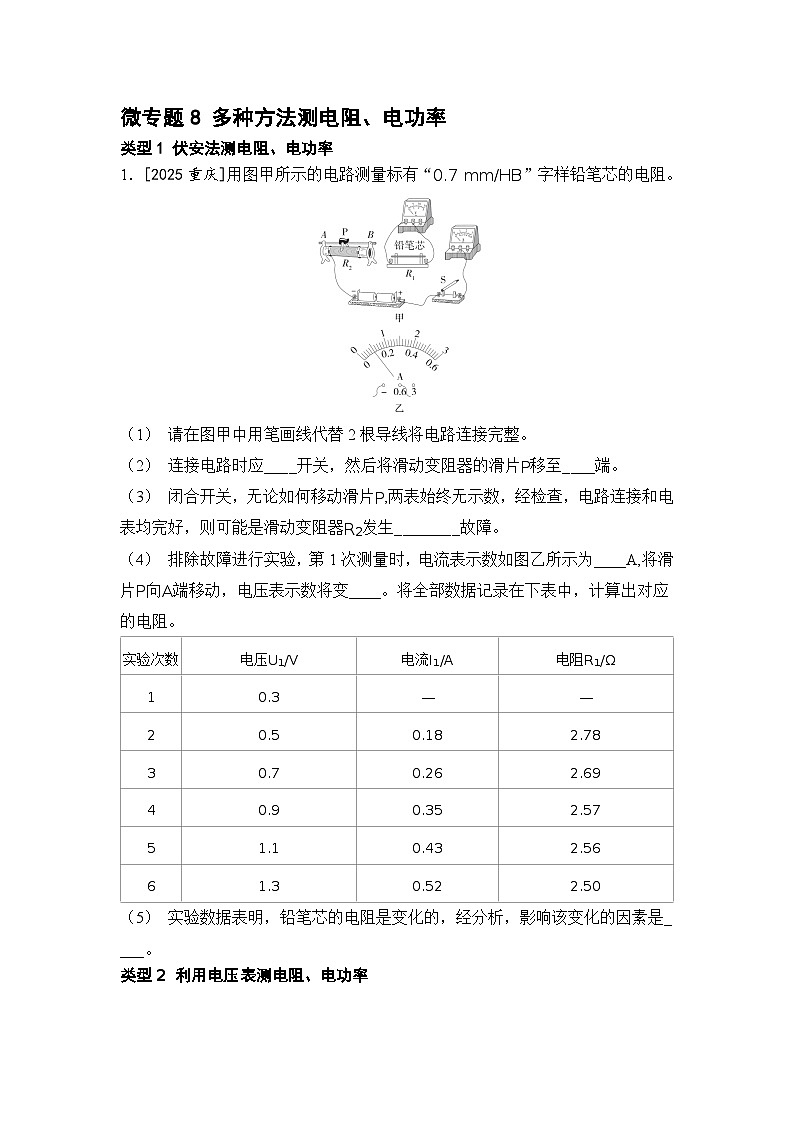

1．[2025重庆]用图甲所示的电路测量标有“0.7 mm/HB”字样铅笔芯的电阻。
（1） 请在图甲中用笔画线代替2根导线将电路连接完整。
（2） 连接电路时应_ _ _ _ 开关，然后将滑动变阻器的滑片P移至_ _ _ _ 端。
（3） 闭合开关，无论如何移动滑片P,两表始终无示数，经检查，电路连接和电表均完好，则可能是滑动变阻器R2发生_ _ _ _ _ _ _ _ 故障。
（4） 排除故障进行实验，第1次测量时，电流表示数如图乙所示为_ _ _ _ A,将滑片P向A端移动，电压表示数将变_ _ _ _ 。将全部数据记录在下表中，计算出对应的电阻。
（5） 实验数据表明，铅笔芯的电阻是变化的，经分析，影响该变化的因素是_ _ _ _ 。
类型2 利用电压表测电阻、电功率

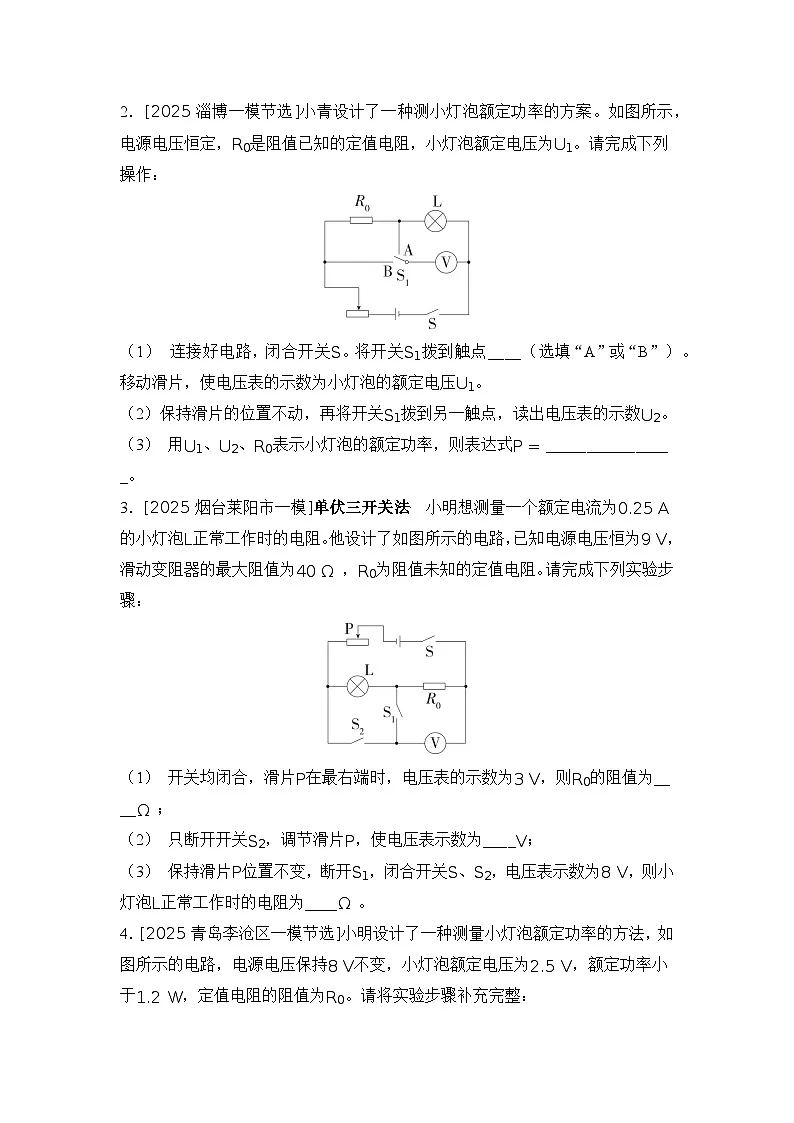

2．[2025淄博一模节选]小青设计了一种测小灯泡额定功率的方案。如图所示，电源电压恒定，R0是阻值已知的定值电阻，小灯泡额定电压为U1。请完成下列操作：
（1） 连接好电路，闭合开关S。将开关S1拨到触点_ _ _ _ （选填“A”或“B”）。移动滑片，使电压表的示数为小灯泡的额定电压U1。
（2）保持滑片的位置不动，再将开关S1拨到另一触点，读出电压表的示数U2。
（3） 用U1、U2、R0表示小灯泡的额定功率，则表达式P=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
3．[2025烟台莱阳市一模]单伏三开关法 小明想测量一个额定电流为0.25 A的小灯泡L正常工作时的电阻。他设计了如图所示的电路，已知电源电压恒为9 V，滑动变阻器的最大阻值为40 Ω ，R0为阻值未知的定值电阻。请完成下列实验步骤：
（1） 开关均闭合，滑片P在最右端时，电压表的示数为3 V，则R0的阻值为_ _ _ _ Ω ；
（2） 只断开开关S2，调节滑片P，使电压表示数为_ _ _ _ V；
（3） 保持滑片P位置不变，断开S1，闭合开关S、S2，电压表示数为8 V，则小灯泡L正常工作时的电阻为_ _ _ _ Ω 。

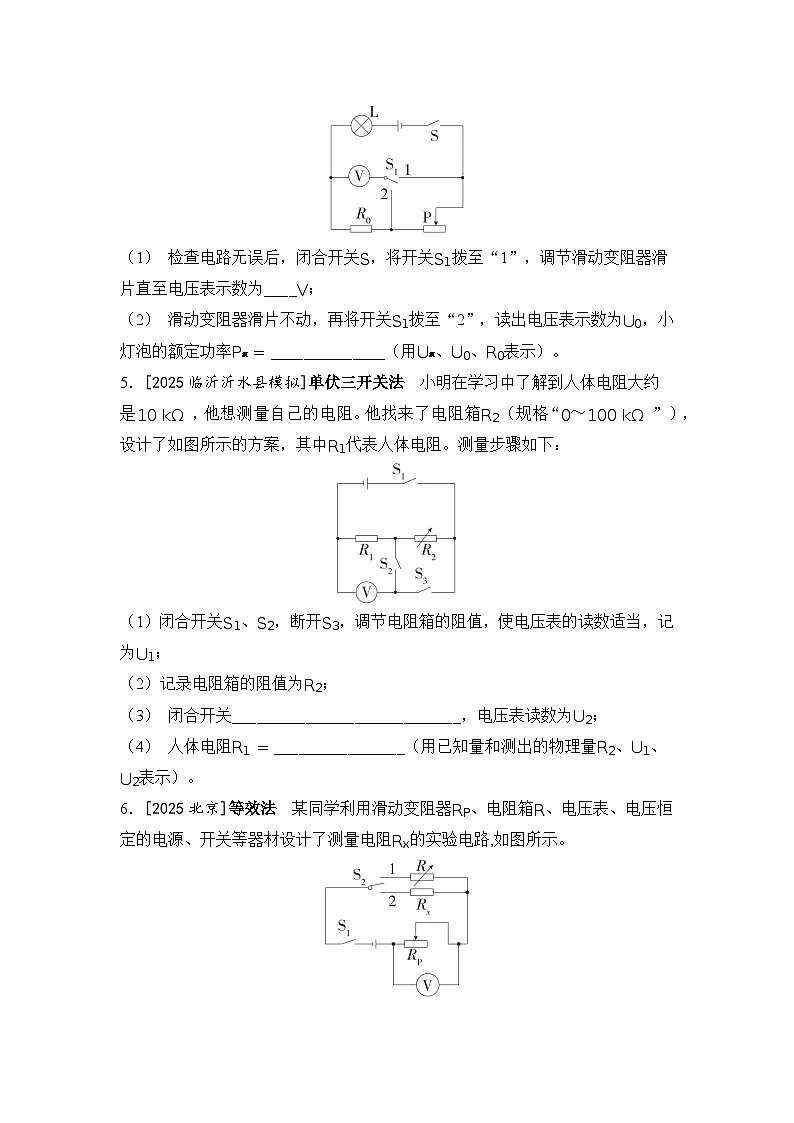

4．[2025青岛李沧区一模节选]小明设计了一种测量小灯泡额定功率的方法，如图所示的电路，电源电压保持8 V不变，小灯泡额定电压为2.5 V，额定功率小于1.2 W，定值电阻的阻值为R0。请将实验步骤补充完整：
（1） 检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为_ _ _ _ V；
（2） 滑动变阻器滑片不动，再将开关S1拨至“2”，读出电压表示数为U0，小灯泡的额定功率P额=_ _ _ _ _ _ _ _ _ _ _ _ _ _ （用U额、U0、R0表示）。
5．[2025临沂沂水县模拟]单伏三开关法 小明在学习中了解到人体电阻大约是10 kΩ ，他想测量自己的电阻。他找来了电阻箱R2（规格“0～100 kΩ ”），设计了如图所示的方案，其中R1代表人体电阻。测量步骤如下：
（1）闭合开关S1、S2，断开S3，调节电阻箱的阻值，使电压表的读数适当，记为U1；
（2）记录电阻箱的阻值为R2；
（3） 闭合开关_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，电压表读数为U2；
（4） 人体电阻R1=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量和测出的物理量R2、U1、U2表示）。
6．[2025北京]等效法 某同学利用滑动变阻器RP、电阻箱R、电压表、电压恒定的电源、开关等器材设计了测量电阻Rx的实验电路,如图所示。
（1） 请补充主要实验步骤:
①按电路图连接电路,将滑动变阻器的阻值调到最大。
② 闭合S1,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ,记录电压表的示数U。
③ 闭合S1,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ,使电压表的示数仍为U。
④记录电阻箱的阻值R0。
（2） 待测电阻的阻值Rx=_ _ _ _ _ _ 。（用测量量表示）
类型3 利用电流表测电阻、电功率
7．[2025临沂河东区一模]在综合实践活动中，小明制作了如图所示的电阻测量盒，内有电源（电压未知且恒定）、阻值已知的定值电阻R0、开关和电流表，盒内引出的两根导线与待测电阻Rx相连。下列设计，不能测出待测电阻Rx阻值的是（ ）
A．B．
C．D．
8．[2025济南章丘区二模]安滑法 实验小组的某同学实验时电压表损坏，他认为用余下的器材也能完成实验，并设计出如图所示电路，主要操作步骤如下：
（1）连接电路，将滑片移动到B端，闭合开关S，记录电流表示数为I1；
（2）将滑片移动到A端，记录电流表示数为I2；
（3）已知滑动变阻器最大阻值为R0，则待测电阻R=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知物理量符号表示）。
9．[2025潍坊模拟]单安三开关法 某学习小组利用如图所示的电路测量小灯泡正常发光时的电阻，已知电源电压为6 V且保持不变，小灯泡的额定电流为0.5 A，额定电压模糊不清，定值电阻的阻值为R0。实验步骤如下，请补充完整：
（1） 闭合开关_ _ _ _ _ _ _ _ _ _ _ _ ，断开开关_ _ _ _ _ _ ，调节滑动变阻器的滑片P，使电流表示数为0.5 A。
（2）保持滑片位置不动，闭合开关S、S1，断开开关S2，记下此时电流表的示数为I。
（3） 小灯泡正常发光时的电阻表达式为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量和测量量表示）。
10．2024枣庄滕州市模拟 小红利用如图所示电路测出了电阻Rx的阻值，已知灯泡L的额定电压为UL、额定功率为PL，R0为电阻箱，请在空白处填上适当内容。
（1） 将Rx接入图中虚线框_ _ _ _ 中，另一虚线框中接入导线，R0调至适当阻值后闭合开关S1；
（2） 将开关S2接“1”接线柱，仅调节滑动变阻器R的滑片P，直至电流表的示数I=_ _ _ _ _ _ _ _ （用已知量或测量量的符号表示），读出电阻箱的示数为R1。
（3） 将开关S2接“2”接线柱，仅调节_ _ _ _ _ _ _ _ _ _ _ _ ，使电流表的示数仍与步骤（2）中相同，读出此时电阻箱的示数为R2。
（4） 则Rx=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（用已知量和测量量的符号表示）
（5） 若实际测量过程中，步骤(2)(3)中电流表的示数相等但均小于I，则所测电阻Rx将比真实值偏_ _ _ _ 。
11．[2025日照二模节选]海涛同学利用如图所示的电路，测量一个额定电流为0.4 A小灯泡的额定功率，电源电压恒定且大于小灯泡的额定电压。定值电阻R0的阻值为20 Ω 。
（1） 开关S1接b,S2接d，电流表示数为0.6 A，则电源电压为_ _ _ _ V；
（2） 开关S1接a,S2接c，调节滑动变阻器的滑片，使电流表示数为_ _ _ _ A，小灯泡正常发光；
（3） 开关S1接b,S2接c，使滑动变阻器的滑片_ _ _ _ _ _ _ _ （选填“移到上端”“保持不动”或“移到下端”），电流表示数为0.3 A；
（4） 小灯泡额定功率PL=_ _ _ _ W。
微专题8 多种方法测电阻、电功率
类型1 伏安法测电阻、电功率
1．（1） 如图所示：
（2） 断开； B
[解析]为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即B端。
（3） 断路（开路）
[解析]若移动滑片时，电流表的示数为0，说明电路出现了断路现象，电压表示数为0，说明电压表的正负接线柱与电源正负极间出现了断路，综上所述，故障原因可能是滑动变阻器R2断路（开路）。
（4） 0.1； 大
[解析]图乙中电流表选用0∼0.6A测量范围，分度值为0.02A，示数为0.1A；将滑片P向A端移动，滑动变阻器连入电路的阻值变小，根据串联电路分压原理可得，铅笔芯两端电压变大。
（5） 温度
[解析]由实验数据分析可知，当铅笔芯两端的电压变大时，电流也变大，电阻在变小。这说明当电流、电压变大，铅笔芯电阻的温度在升高时，电阻值变小，影响铅笔芯电阻变化的因素是温度。
类型2 利用电压表测电阻、电功率
2．（1） A
（3） U2−U1R0U1
[解析]在步骤（1）中，电压表测小灯泡两端的电压，电压表示数为小灯泡的额定电压U1；
在步骤（2）中，电压表测小灯泡与定值电阻两端的电压，小灯泡仍正常工作，根据串联电路电压的规律，此时定值电阻两端的电压：U0=U2−U1，根据串联电路电流特点和欧姆定律可知，小灯泡的额定电流：I额=I0=U0R0=U2−U1R0。
小灯泡的额定功率：P=U1I额=U2−U1R0U1。
3．（1） 20
[解析]开关均闭合，滑片P在最右端时，滑动变阻器接入电路的阻值最大，滑动变阻器和定值电阻串联，电压表的示数为3V，由串联电路电压的规律，变阻器两端的电压为U滑=9V−3V=6V，由串联分压原理可知，R0=3V6V×40Ω=20Ω 。
（2） 5
[解析]通过小灯泡的电流为0.25A时，小灯泡正常发光，只断开开关S2，变阻器与小灯泡、定值电阻串联，电压表测定值电阻两端的电压，调节滑片P，使电路中电流为0.25A，则定值电阻两端电压即电压表示数应为U0=IR0=0.25A×20Ω=5V。
（3） 12
[解析]保持滑片P位置不变，断开S1，闭合开关S、S2，和（2）中的电路相比，电路的连接关系没有改变，各电阻大小不变，电路中的电流不变，小灯泡仍正常发光，电压表测小灯泡与定值电阻两端的总电压，示数为8V，故小灯泡的额定电压为U灯=8V−5V=3V，小灯泡L正常工作时的电阻为R灯=U灯I=3V0.25A=12Ω 。
4．（1） 5.5
[解析]小灯泡、定值电阻R0和滑动变阻器串联，将开关S1拨至1，调节滑动变阻器的滑片，满足小灯泡正常发光，即小灯泡两端的电压为2.5V，电压表测量定值电阻R0和滑动变阻器两端的总电压，所以电压表的示数是U1=U−U额=8V−2.5V=5.5V；
（2） U额U0R0
[解析]滑动变阻器滑片的位置不变，把开关S1拨至2，此时电压表测量电阻R0两端的电压，电压表示数为U0，由串联电路特点得IL=I0=U0R0，小灯泡的额定功率P额=U额IL=U额U0R0。
5．（3） S1、S3，断开S2
（4） U1U2−U1R2
6．（1） ② 将开关S2拨至位置2
③ 将开关S2拨至位置1，调节电阻箱
（2） R0
类型3 利用电流表测电阻、电功率
7．B
8．I1I2−I1R0
[解析]已知滑动变阻器最大阻值为R0，连接电路，将滑片移动到B端，闭合开关S，记录电流表示数为I1，电源电压U=I1(R+R0)；将滑片移动到A端，记录电流表示数为I2，电源电压U=I2R；解得R=I1I2−I1R0。
9．（1） S、S2； S1
（3） I−
10．（1） a
（2） PLUL
（3） 电阻箱R0
（4） R1−R2−UL2PL
（5） 小
11．（1） 12
（2） 0.4
（3） 保持不动
（4） 1.6
实验次数
电压U1/V
电流I1/A
电阻R1/Ω
1
0.3
—
—
2
0.5
0.18
2.78
3
0.7
0.26
2.69
4
0.9
0.35
2.57
5
1.1
0.43
2.56
6
1.3
0.52
2.50
