初中数学北师大版（2024）九年级上册视图教课ppt课件

这是一份初中数学北师大版（2024）九年级上册视图教课ppt课件，共10页。

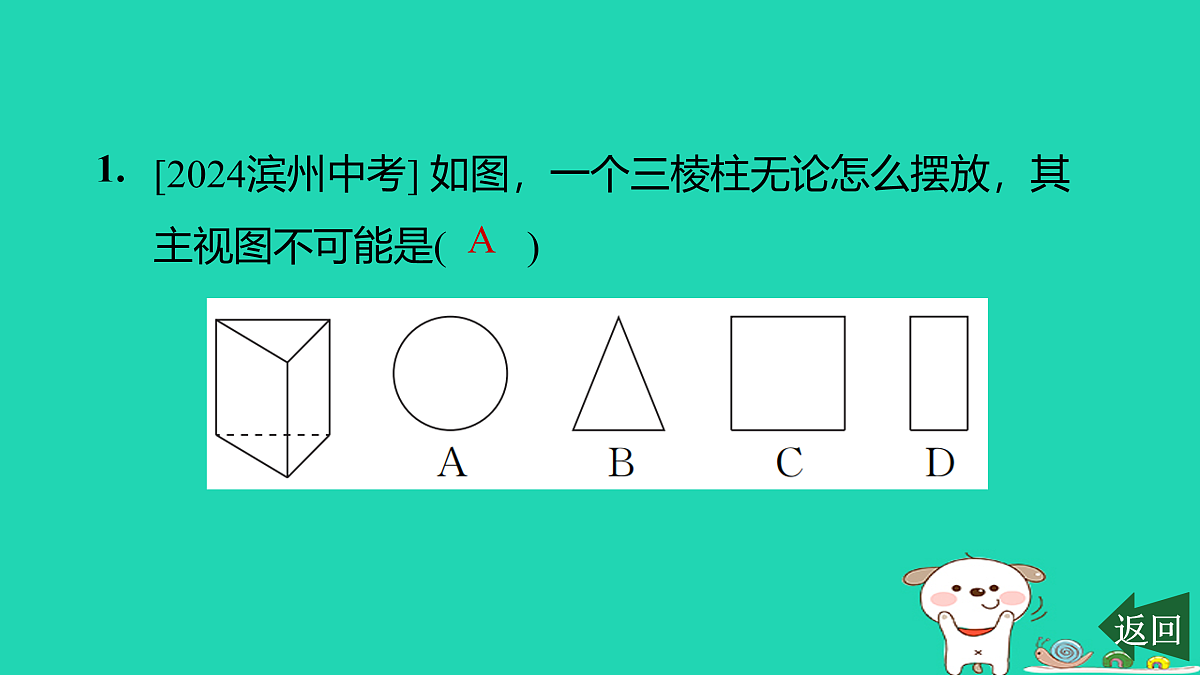

[2024滨州中考] 如图，一个三棱柱无论怎么摆放，其主视图不可能是(　　)

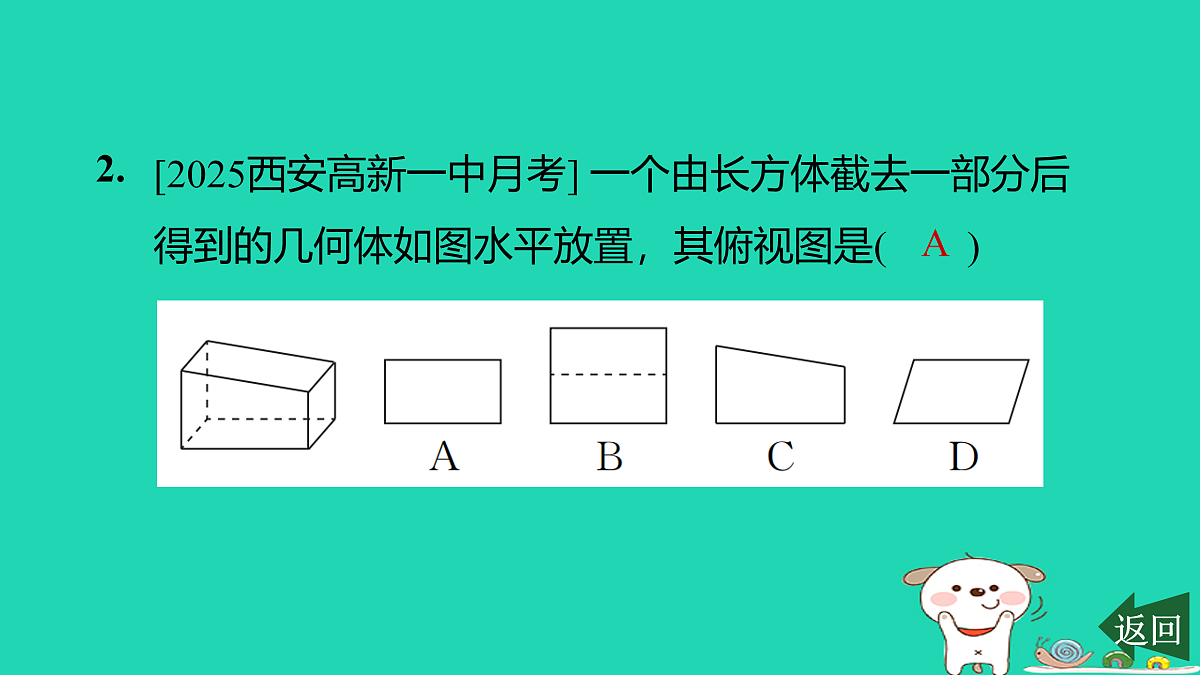

[2025西安高新一中月考] 一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是(　　)

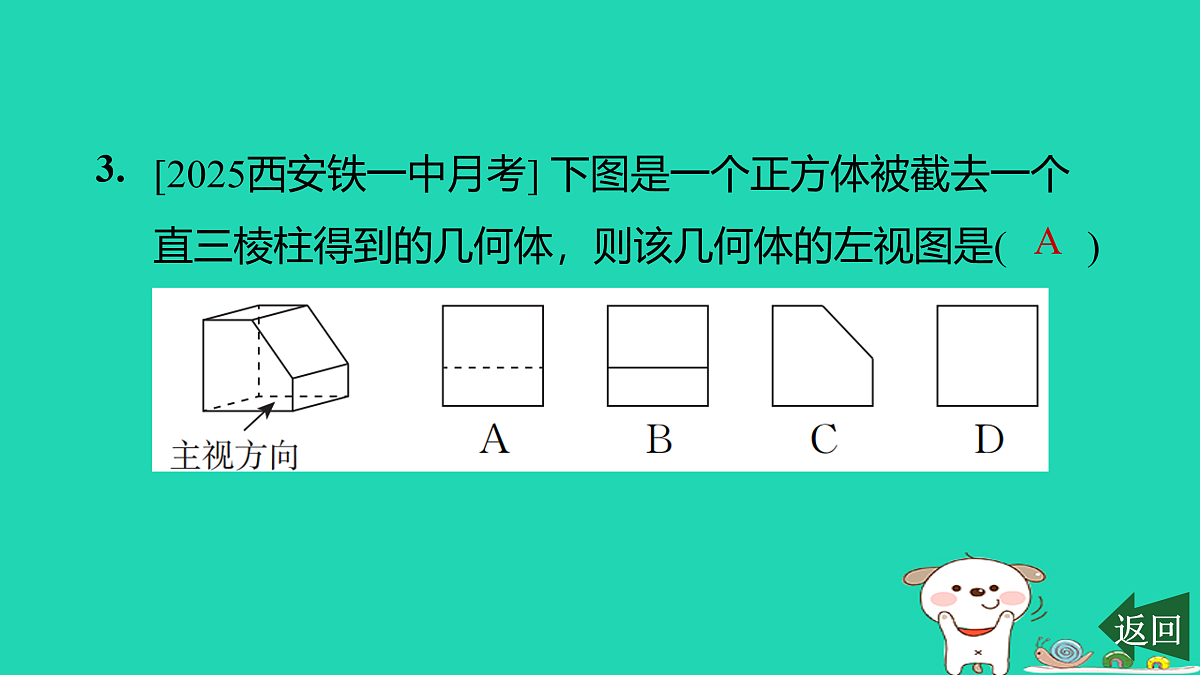

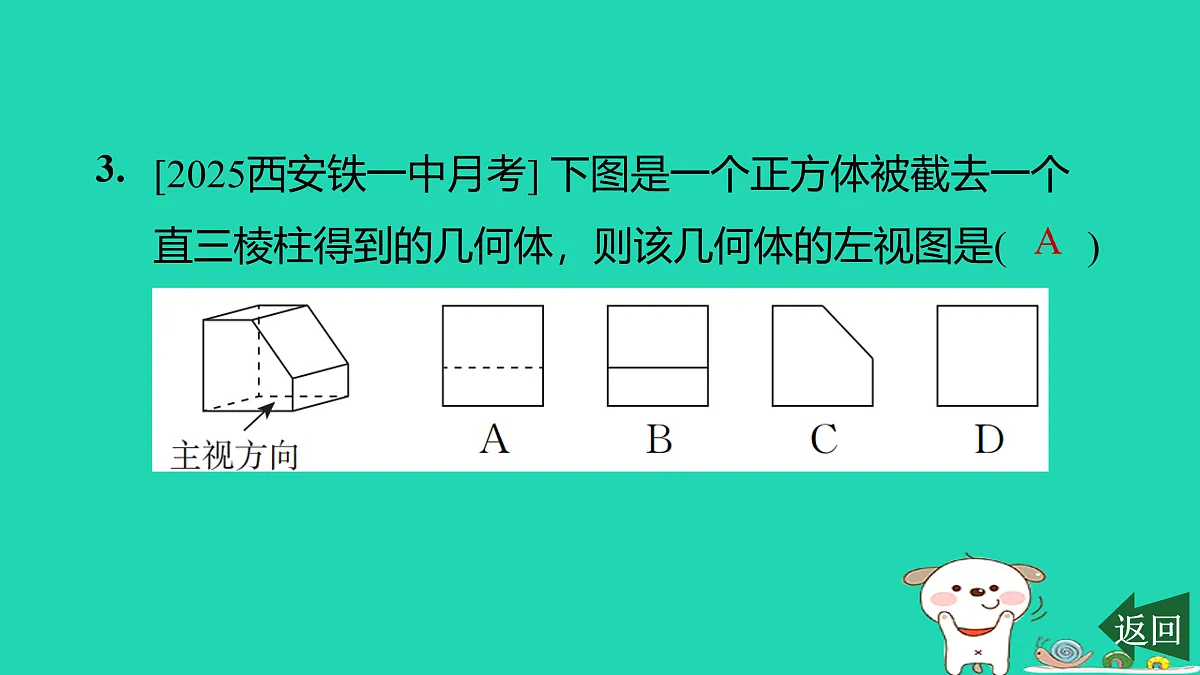

[2025西安铁一中月考] 下图是一个正方体被截去一个直三棱柱得到的几何体，则该几何体的左视图是(　　)

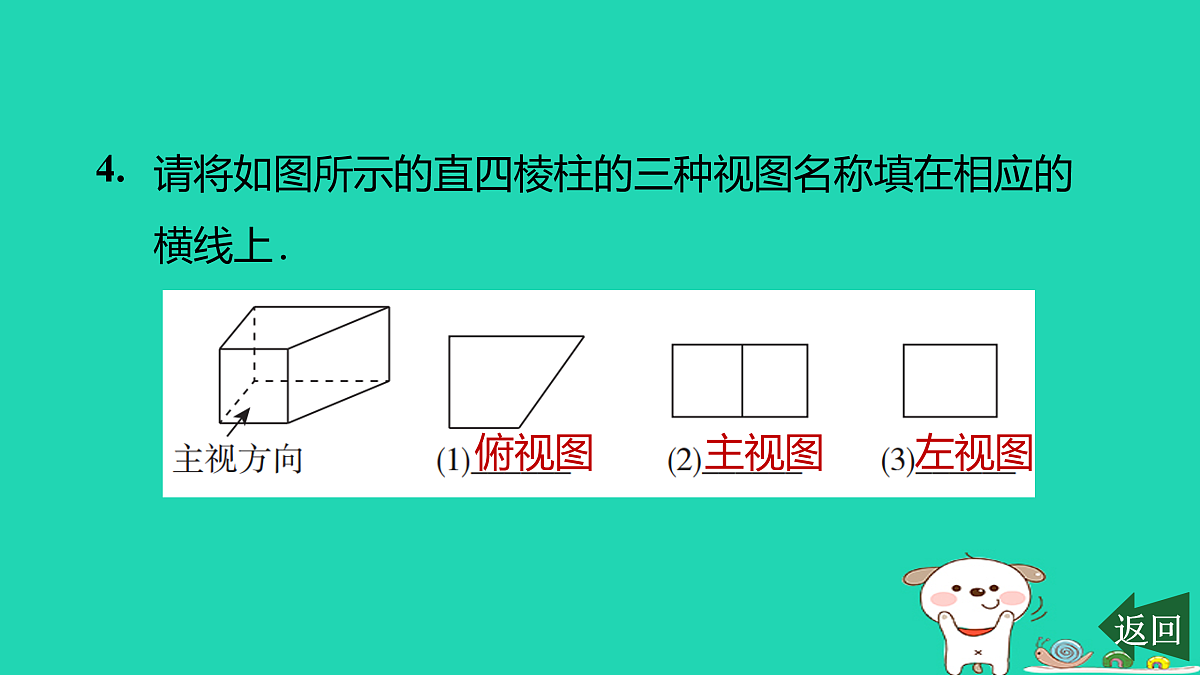

请将如图所示的直四棱柱的三种视图名称填在相应的横线上．
俯视图　 主视图　 左视图
[教材P138例题变式] 画出如图所示正五棱柱的三种视图．
水盂是文房第五宝，古时用于给砚池添水，如图是清晚时期六方水盂，它的主视图是(　　)
用两块相同的长方体(图①)，沿虚线用两种方式进行裁切，分别得到图②的两个几何体，比较这两个几何体的三种视图，________视图不同．
张师傅按1∶1的比例画出某直三棱柱零件的左视图和俯视图，如图所示：(1)补画此零件的主视图；(2)若△EFG中，EF＝12 cm，∠EFG＝45°，则AB的长为________cm.
