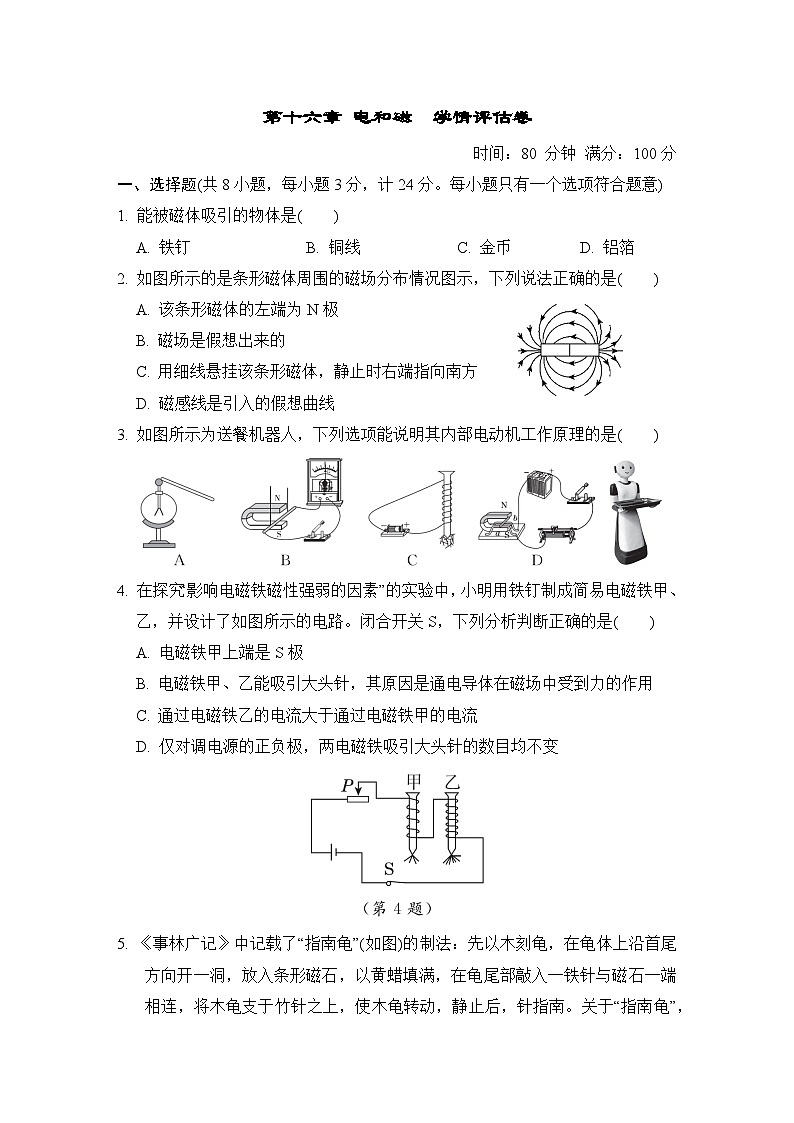

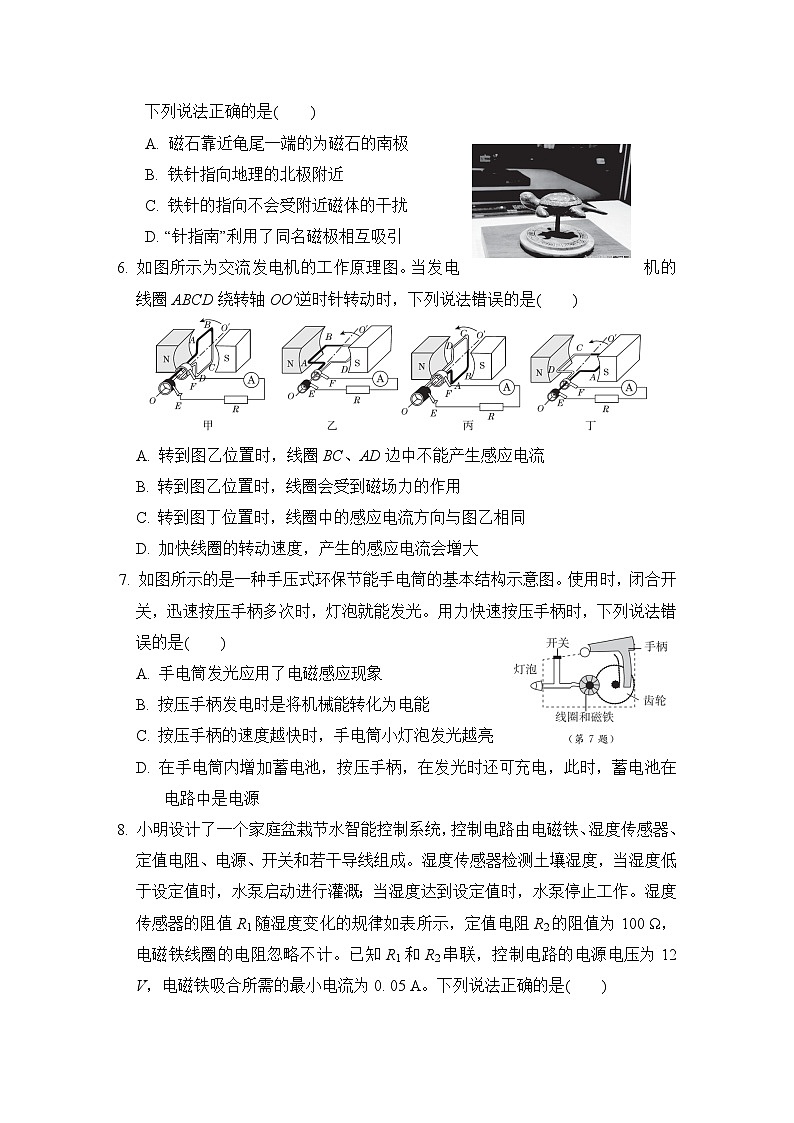

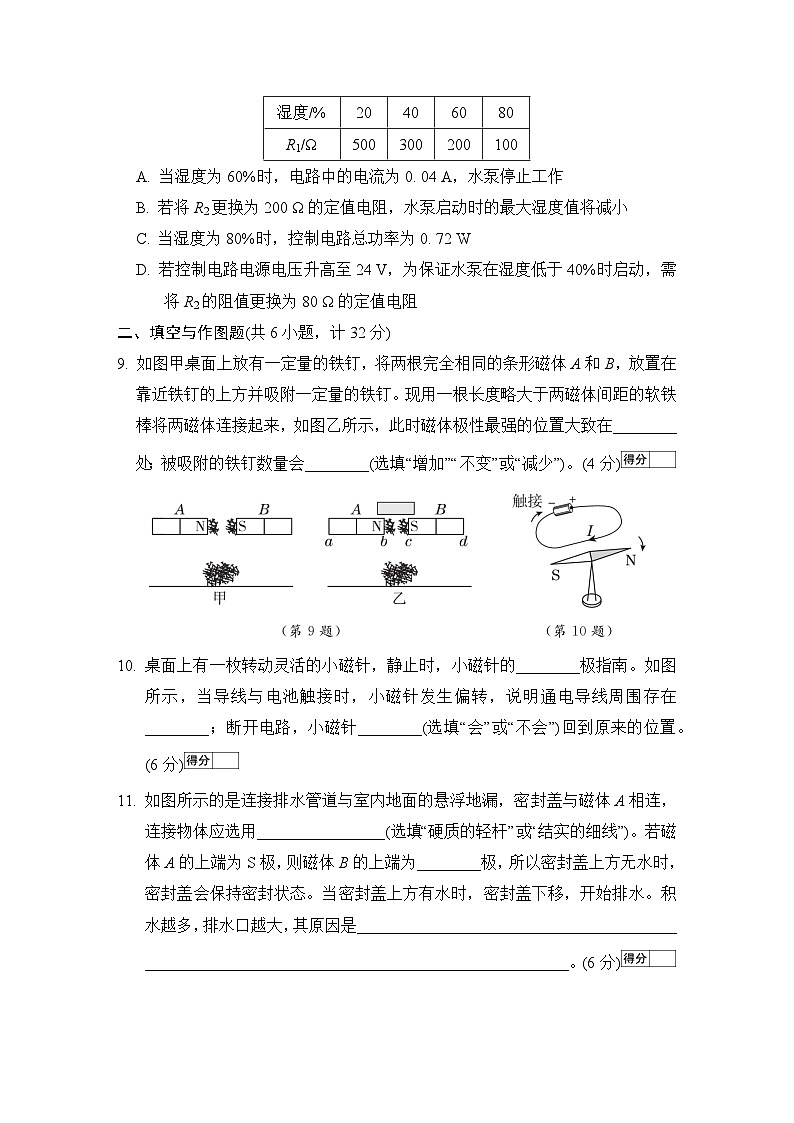

第十六章 电和磁　学情评估卷 时间：80 分钟 满分：100分 一、选择题(共8小题，每小题3分，计24分。每小题只有一个选项符合题意) 1. 能被磁体吸引的物体是(　　) A. 铁钉 B. 铜线 C. 金币 D. 铝箔 2. 如图所示的是条形磁体周围的磁场分布情况图示，下列说法正确的是(　　) A. 该条形磁体的左端为N极 B. 磁场是假想出来的 C. 用细线悬挂该条形磁体，静止时右端指向南方 D. 磁感线是引入的假想曲线 3. 如图所示为送餐机器人，下列选项能说明其内部电动机工作原理的是(　　) 4. 在探究“影响电磁铁磁性强弱的因素”的实验中，小明用铁钉制成简易电磁铁甲、乙，并设计了如图所示的电路。闭合开关S，下列分析判断正确的是(　　) A. 电磁铁甲上端是S极 B. 电磁铁甲、乙能吸引大头针，其原因是通电导体在磁场中受到力的作用 C. 通过电磁铁乙的电流大于通过电磁铁甲的电流 D. 仅对调电源的正负极，两电磁铁吸引大头针的数目均不变 5. 《事林广记》中记载了“指南龟”(如图)的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一端相连，将木龟支于竹针之上，使木龟转动，静止后，针指南。关于“指南龟”，下列说法正确的是(　　) A. 磁石靠近龟尾一端的为磁石的南极 B. 铁针指向地理的北极附近 C. 铁针的指向不会受附近磁体的干扰 D. “针指南”利用了同名磁极相互吸引 6. 如图所示为交流发电机的工作原理图。当发电机的线圈ABCD绕转轴OO′逆时针转动时，下列说法错误的是(　　) A. 转到图乙位置时，线圈BC、AD边中不能产生感应电流 B. 转到图乙位置时，线圈会受到磁场力的作用 C. 转到图丁位置时，线圈中的感应电流方向与图乙相同 D. 加快线圈的转动速度，产生的感应电流会增大 7. 如图所示的是一种手压式环保节能手电筒的基本结构示意图。使用时，闭合开关，迅速按压手柄多次时，灯泡就能发光。用力快速按压手柄时，下列说法错误的是(　　) A. 手电筒发光应用了电磁感应现象 B. 按压手柄发电时是将机械能转化为电能 C. 按压手柄的速度越快时，手电筒小灯泡发光越亮 D. 在手电筒内增加蓄电池，按压手柄，在发光时还可充电，此时，蓄电池在电路中是电源 8. 小明设计了一个家庭盆栽节水智能控制系统，控制电路由电磁铁、湿度传感器、定值电阻、电源、开关和若干导线组成。湿度传感器检测土壤湿度，当湿度低于设定值时，水泵启动进行灌溉；当湿度达到设定值时，水泵停止工作。湿度传感器的阻值R1随湿度变化的规律如表所示，定值电阻R2的阻值为100 Ω，电磁铁线圈的电阻忽略不计。已知R1和R2串联，控制电路的电源电压为12 V，电磁铁吸合所需的最小电流为0. 05 A。下列说法正确的是(　　) A. 当湿度为60%时，电路中的电流为0. 04 A，水泵停止工作 B. 若将R2更换为200 Ω的定值电阻，水泵启动时的最大湿度值将减小 C. 当湿度为80%时，控制电路总功率为0. 72 W D. 若控制电路电源电压升高至24 V，为保证水泵在湿度低于40%时启动，需将R2的阻值更换为80 Ω的定值电阻 二、填空与作图题(共6小题，计32分) 9. 如图甲桌面上放有一定量的铁钉，将两根完全相同的条形磁体A和B，放置在靠近铁钉的上方并吸附一定量的铁钉。现用一根长度略大于两磁体间距的软铁棒将两磁体连接起来，如图乙所示，此时磁体极性最强的位置大致在________处；被吸附的铁钉数量会________(选填“增加”“不变”或“减少”)。(4分) 10. 桌面上有一枚转动灵活的小磁针，静止时，小磁针的________极指南。如图所示，当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在________；断开电路，小磁针________(选填“会”或“不会”)回到原来的位置。(6分) 11. 如图所示的是连接排水管道与室内地面的悬浮地漏，密封盖与磁体A相连，连接物体应选用________________(选填“硬质的轻杆”或“结实的细线”)。若磁体A的上端为S极，则磁体B的上端为________极，所以密封盖上方无水时，密封盖会保持密封状态。当密封盖上方有水时，密封盖下移，开始排水。积水越多，排水口越大，其原因是________________________________________ _____________________________________________________。(6分) 12. 如图是路面可对行驶的电动汽车进行无线充电的智慧公路。当路面内的送电线圈通电之后，该线圈会产生磁场；汽车底部配有受电线圈及与其相连的蓄电池，利用____________原理，在汽车行驶时受电线圈中会产生感应电流，实现无线充电。受电线圈在给蓄电池充电时，受电线圈相当于________(选填“电源”或“用电器”)。但该技术至今未得到推广，其中一个重要原因是充电效率低，仅为50%，若该道路可提供的充电功率为5 kW，要将一个容量为20 kW·h的蓄电池从零到充满电，需要的时间为________h。(6分) 13. 如图所示是检测汽车尾气中CO排放量的电路。当CO浓度高于设定值时，电铃发声报警。图中的气敏电阻R1的阻值随CO浓度的增大而减小。则电铃应接在________之间；电源用久后，电压U1会减小，此时报警的CO最小浓度比设定值________(选填“高”或“低”)；为使该检测电路在CO浓度更低时报警，可将R2的滑片适当向________(选填“上”或“下”)移动。(6分) 14. (1)根据小磁针的指向(小磁针被涂黑的一端为N极)判断磁体的磁极并标出磁感线的方向。(2分) (2)如图(a)是一款磁悬浮饮料展示架，其简化原理图如图(b)所示，请在括号中标出电磁铁下端极性和电源上端极性。(2分) 三、实验与探究题(共2小题，共30分) 15. 为了探究磁场，小微做了如下实验。(16分) (1)探究磁体周围的磁场： ①在玻璃板上均匀地撒上一层铁屑，再将玻璃板平放在条形磁体上方，然后__________，观察铁屑的分布情况。铁屑在磁场中被________成一个个“小磁针”，从而在磁场中有序地排列起来，如图甲所示。 ②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，某点小磁针_______极所指的方向就是该点的________方向。 (2)探究通电螺线管周围的磁场： ①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明通电螺线管周围的磁场跟________磁体周围的磁场分布情况相似；磁感线是为了形象描述磁场引入的，与“光线”一样采用的物理方法是________。 ②对调电源的正、负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管两端的极性跟____________有关；地磁场对人民生产生活都有着重要的意义，请列举出一个利用地磁场来确定方向的例子：_____________________ _________________________________________________________________。 16. 小童利用如图所示的实验装置探究导体在磁场中运动时产生感应电流的条件，她将实验中观察到的现象记录在下表中。(14分) (1)分析实验1、2可知，产生感应电流的条件之一是开关必须_______________。 (2)分析得出结论：闭合电路中的部分导体在磁场中做__________运动时，导体中就会产生感应电流。 (3)比较实验________可知：在磁场方向一定时，感应电流的方向与导体切割磁感线运动方向有关。 (4)比较实验2和6(或3和7)可知：在导体切割磁感线运动方向不变时，感应电流的方向与________________有关。 (5)针对这个实验，小童进行了进一步的探究，她提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是她设计了如下实验方案： ①保持磁场强弱不变，让导体AB以______的速度沿_______方向做切割磁感线运动，观察灵敏电流计指针偏转幅度大小；(均选填“相同”或“不同”) ②如果灵敏电流计指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度________(选填“有关”或“无关”)。 四、综合题(共1小题，计14分) 17. 出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示。系统电路由受控电路和控制电路组成，当电梯没有超载时，受控电路中的动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，受控电路中的动触点K与静触点B接触，电铃发出报警声，即使闭合开关S，电动机也不工作。当控制电路中的电磁铁线圈中的电流达到20 mA时，动触点K刚好接触静触点B，电铃发出报警声。已知电梯自重为3×103 N，控制电路中的电源电压U＝6 V，保护电阻R1＝200 Ω，力敏电阻R2的阻值随压力F大小变化如图乙所示。若g取10 N/kg，电磁铁线圈的阻值忽略不计。求：(14分) (1)该电梯的最大载重质量。 (2)电梯空载时，通过电磁铁线圈的电流大小。 答案 一、选择题 1. A　2. D　3. D　4. D　5. A　6. C　7. D　8. C 二、填空与作图题 9. a、d；减少　 10. S；磁场；会 11. 结实的细线；N；积水越多，密封盖受到的压力越大，密封盖下移得越多 12. 电磁感应；电源；8　 13. BD；高；上 14. (1)如图所示 (2)如图所示 三、实验与探究题 15. (1)①轻敲玻璃板；磁化　②N；磁场　 (2)①条形；模型法 ②电流方向；用指南针来指示方向(合理即可) 16. (1)闭合　(2)切割磁感线　 (3)2和3(或6和7)　(4)磁场方向 (5)①不同；相同　②有关　 四、综合题 17. 解：(1)电磁铁线圈中的电流达到20 mA＝0. 02 A时，由欧姆定律和串联电路的电流规律可知，此时电路的总电阻 R＝eq \f(U,I)＝eq \f(6 V,0.02 A)＝300 Ω 根据串联电路电阻规律可知，力敏电阻的阻值 R2＝R－R1＝300 Ω－200 Ω＝100 Ω 由图乙知，当力敏电阻R2为100 Ω时，压力F＝10×103 N，由于电梯自重为3×103 N 则电梯的最大载重质量 m＝eq \f(G,g)＝eq \f(10×103 N－3×103 N,10 N/kg)＝700 kg (2)电梯自重为3×103 N，由图乙知，电梯空载时R2′＝1 000 Ω 根据串联电路电阻规律可知 电路的总电阻R′＝R1＋R2′＝200 Ω＋1 000 Ω＝1 200 Ω 由欧姆定律可知，通过电磁铁线圈的电流 I′＝eq \f(U,R′)＝eq \f(6 V,1 200 Ω)＝0. 005 A 湿度/%20406080R1/Ω500300200100次序开关磁场方向导体AB的运动方向灵敏电流计指针的偏转情况1断开上N下S向右运动不偏转2闭合上N下S向右运动向左偏转3闭合上N下S向左运动向右偏转4闭合上N下S向上运动不偏转5闭合上S下N向下运动不偏转6闭合上S下N向右运动向右偏转7闭合上S下N向左运动向左偏转
