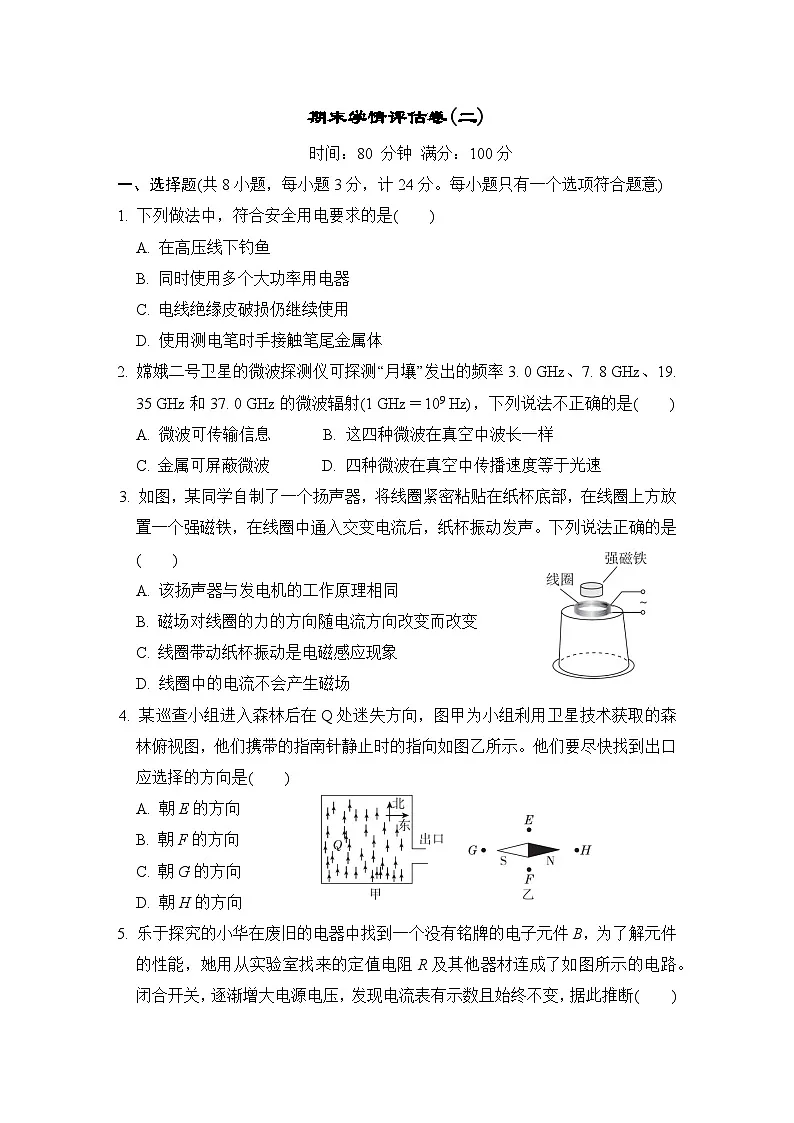

期末评估卷(二)（含答案）2025-2026学年苏科版九年级物理下册01

这是一份期末评估卷(二)（含答案）2025-2026学年苏科版九年级物理下册01，共11页。
期末学情评估卷(二)时间：80 分钟 满分：100分一、选择题(共8小题，每小题3分，计24分。每小题只有一个选项符合题意)　1. 下列做法中，符合安全用电要求的是(　　)A. 在高压线下钓鱼B. 同时使用多个大功率用电器C. 电线绝缘皮破损仍继续使用D. 使用测电笔时手接触笔尾金属体2. 嫦娥二号卫星的微波探测仪可探测“月壤”发出的频率3. 0 GHz、7. 8 GHz、19. 35 GHz和37. 0 GHz的微波辐射(1 GHz＝109 Hz)，下列说法不正确的是(　　)A. 微波可传输信息 　 　B. 这四种微波在真空中波长一样C. 金属可屏蔽微波 　 　D. 四种微波在真空中传播速度等于光速3. 如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁铁，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是(　　)A. 该扬声器与发电机的工作原理相同B. 磁场对线圈的力的方向随电流方向改变而改变C. 线圈带动纸杯振动是电磁感应现象D. 线圈中的电流不会产生磁场4. 某巡查小组进入森林后在Q处迷失方向，图甲为小组利用卫星技术获取的森林俯视图，他们携带的指南针静止时的指向如图乙所示。他们要尽快找到出口应选择的方向是(　　)A. 朝E的方向B. 朝F的方向C. 朝G的方向D. 朝H的方向5. 乐于探究的小华在废旧的电器中找到一个没有铭牌的电子元件B，为了解元件的性能，她用从实验室找来的定值电阻R及其他器材连成了如图所示的电路。闭合开关，逐渐增大电源电压，发现电流表有示数且始终不变，据此推断(　　)A. 元件B是定值电阻B. 元件B的功率不变C. 元件B的电阻与两端的电压成正比D. 定值电阻R两端的电压在逐渐变大6. 现有额定电压相同的电烤箱、电饭锅和电视机各一台。按照0. 5元/度的计费标准，将这三个用电器分别单独正常工作1小时的电费绘制成柱状图(如图)。下列说法正确的是(　　)A. 这1小时内电烤箱比电视机消耗的电能少B. 正常工作时通过这三个用电器的电流相等C. 三个用电器中电烤箱正常工作时的功率最大D. 在未来的一段时间里，电烤箱的电费一定最多7. 如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱(已调至合适阻值)，它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是(　　)A. 电路工作时，电磁铁上端为N极B. 给路灯供电的电源应接在b、c两端C. 减小控制电路电源电压后，傍晚时路灯比原来早一些亮D. 电阻箱R的阻值调大后，傍晚时路灯比原来晚一些亮8. 如图所示电路，电源电压为9 V保持不变，小灯泡上标有“6 V　3 W”字样，只闭合开关S3时，小灯泡正常发光(不考虑灯丝电阻的变化)。滑动变阻器R的规格为“18 Ω　1 A”，电流表的量程为“0～3 A”，电压表的量程为“0～15 V”，在保证电路安全的情况下，下列说法正确的是(　　)A. 电阻R0的阻值为12 ΩB. 闭合S1、S2、S3，灯泡仍可发光C. 只闭合S1，电压表的示数变化范围0～5. 4 VD. 通过控制开关与滑动变阻器，电路的最小功率为2. 7 W二、填空与作图题(共5小题，计32分)9. 如图所示的是电工师傅随身携带的一个“保命插头”，当检修电路时，先把这个“保命插头”插在能正常通电的插座中，若有人误合闸送电，检修电路将发生________(选填“短路”或“断路”)，保护装置中的________(选填“空气断路器”或“漏电保护断路器”)跳闸，从而能避免电工师傅触电。(4分)10. 太阳能是通过太阳内部的核________(选填“裂变”或“聚变”)产生的。太阳能路灯在一定时间内，太阳光辐射到某太阳能路灯的太阳能电池板的能量为2. 1×107 J，这些能量经转化后，可供功率为35 W的路灯工作50 h，该太阳能路灯消耗的总电能为______J，能量转化效率为________%。(6分)11. 小明打开热水壶(220 V　2 000 W)并关闭家里其他所有用电器，测得在1 min内电能表转盘转动了36圈。则1 min内小明家消耗的电能为________kW·h，热水壶的电功率为________W；小明发现该数据与其额定功率相差太大。仔细检查发现家里仍有一样用电器未关，你认为最可能是________(选填“节能灯”“电冰箱”或“空调”)未关。(6分)12. 如图甲电路，电源电压恒定不变，定值电阻R1＝5 Ω。闭合开关S后，两电流表指针均指在图乙同一位置，则电压表示数为________V，定值电阻R2＝______Ω；通电1 min，电路产生的热量为______J。(6分)13. 如图甲，电源电压不变，灯泡L的额定电流为0. 6 A，滑动变阻器的最大阻值为50 Ω，电流表量程“0～0. 6 A”，电压表量程“0～15 V”。闭合开关，调节滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R接入电路的阻值的变化关系如图乙、丙。则当电流表示数为0. 25 A时，滑动变阻器的电功率为________W，滑动变阻器的I­U图像与小灯泡的I­U图像相交且存在________个交点。若将电压表量程换为0～3 V，滑动变阻器接入电路的阻值的范围为________Ω。(6分)14. (1)请标出通电螺线管的N极和A点的磁感线方向。(2分)(2)如图所示，两灯泡的额定电压均为220 V。要求开关同时控制两灯泡，灯泡都能正常发光，请将电路连接完整。(2分)三、实验与探究题(共3小题，计28分)15. 请回答下列问题。(4分)(1)如图甲用装置探究电流通过导体时产生热量与哪些因素有关时，电阻R3的作用主要是使通过R1和R2的________不同。(2)如图乙，这是“探究电磁铁的磁性强弱跟哪些因素有关”的实验装置，根据实验现象可知，在电流一定时，电磁铁的________越多，磁性越强。16. 在测定额定电压为2. 5 V的小灯泡电功率的分组实验中。(10分)(1)请用笔画线代替导线，将图甲中的实物电路连接完整(要求：滑片向右移动时电流表示数变大)。(2)小明闭合开关后，发现小灯泡不亮，电流表有示数，电压表无示数，则故障可能是________________。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为________W。(3)同组的小华在处理实验数据时，计算了小灯泡的平均功率，你认为这样处理数据是否合理，请说明理由：______________________________________ ________________________________________________________________。(4)完成上述实验后，小华又重新设计了图丙电路，测量另一小灯泡的额定功率，该小灯泡正常工作时的电流为I1。请根据以下实验步骤写出小灯泡的额定功率表达式(已知电源电压U不变)。①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；则该小灯泡的额定功率表达式P额＝_________________________________。(用字母表示)17. 如图甲所示，在“摇绳发电”活动中小西和小安把一根大约10 m长的电线两端连在一个灵敏电流计的两个接线柱上，形成闭合回路，然后他们沿某一方向站立并迅速摇动这条电线，发现灵敏电流计的指针摆动。(14分)(1)你认为小西和小安沿________(选填“东西”或“南北”)方向站立最好，灵敏电流计的作用是用来检测____________________________________________。(2)小西和小安想进一步探究“感应电流的大小与哪些因素有关”，经过讨论后，他们提出了以下猜想：猜想1：与磁场的方向有关；猜想2：与导体切割磁感线运动的速度大小有关；猜想3：与磁场的强弱有关。(3)为了验证猜想1是否正确，如图乙，使导体PQ以3. 0 cm/s的速度水平匀速向右运动，读出灵敏电流计的示数为6 mA。然后，将磁体上下颠倒，使导体PQ仍以原速度水平匀速向右运动，发现灵敏电流计的示数仍为6 mA，这说明猜想1是________(选填“正确”或“错误”)的。(4)在验证猜想2时，如图乙使导体PQ以不同的速度大小水平匀速向右运动，读出灵敏电流计测出的数值，记录数据如表：①请在图丙中描点作出感应电流I与速度v的关系图像；②进一步分析得出：在磁场强弱相同时，产生感应电流的大小与导体切割磁感线运动速度的大小成________；③为探究猜想3，他们换用磁性逐渐增强的多个磁体进行实验，保持水平切割速度不变的情况下，发现灵敏电流计示数逐渐增大，这说明感应电流大小与____________有关。(5)若想要“摇绳发电”活动中产生的电流增大，可采取的措施：______________ __________________________________________________(写出一条即可)。四、综合题(共1小题，计16分)18. 某型号的电加热器有高、低两挡调温功能，其额定电压为220 V，内部电路由发热电阻R1、R2(阻值不受温度影响)和开关S1组成，其中R1＝55 Ω。在不拆解电加热器内部电路的情况下，小华用图甲电路对其进行测试：在额定电压下，先闭合开关S，电流表的示数为0. 8 A。再闭合开关S1，电流表的示数变为4 A。(16分)(1)该电加热器使用三脚插头是为了将电加热器的金属外壳与________相连。(2)该电加热器高温挡的额定功率和电阻R2的阻值是多少？(3)小华增加了一个单刀双掷开关S2，利用原有元件对该电加热器的内部电路进行改装，如图乙所示，图中的虚线框内分别是R1和R2，改装后的电路具有高、中、低三挡调温功能，且低温挡功率不变，中温挡功率与原高温挡功率相同。①请将发热电阻R1、R2的元件符号填入图乙电路的虚线框内，将电路补充完整。②改装后，电加热器在高温挡正常工作5 min消耗的电能是多少？答案一、选择题1. D　2. B　3. B　4. B　5. C　6. C　7. C8. D　点拨：由P＝UI可知，小灯泡正常发光时的电流 IL＝eq \f(PL,UL)＝eq \f(3 W,6 V)＝0. 5 A，由I＝eq \f(U,R)可知，小灯泡的灯丝电阻RL＝eq \f(UL,IL)＝eq \f(6 V,0.5 A)＝12 Ω。由图可知，只闭合开关S3时，小灯泡与定值电阻R0串联，小灯泡正常发光，则通过小灯泡的电流为0. 5 A，小灯泡两端的电压为6 V，根据串联电路的电流特点可知，通过R0的电流I0＝IL＝0. 5 A，根据串联电路的电压特点可知，R0两端的电压U0＝U－UL＝9 V－6 V＝3 V，由I＝eq \f(U,R)知，R0的阻值R0＝eq \f(U0,I0)＝eq \f(3 V,0.5 A)＝6 Ω，故A错误。由图可知，闭合S1、S2、S3，灯泡被短路，不发光，故B错误。只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压，当灯泡正常发光时，灯泡两端的电压最大，为6 V，根据串联电路的电压规律可知，此时滑动变阻器R两端的电压最小，即电压表最小示数UR小＝U－UL＝9 V－6 V＝3 V；根据串联电路分压原理可知，当滑动变阻器R接入电路中阻值最大时，电压表的示数最大，此时电路总电阻R总＝RL＋R大＝12 Ω＋18 Ω＝30 Ω，电路中的电流I＝eq \f(U,R总)＝eq \f(9 V,30 Ω)＝0. 3 A，此时电路中的电流为最小电流，此时灯泡两端的电压UL′＝IRL＝0. 3 A×12 Ω＝3. 6 V，根据串联电路的电压规律可知，滑动变阻器两端的电压最大，UR大＝U－UL′＝9 V－3. 6 V＝5. 4 V，即电压表的最大示数为5. 4 V，所以只闭合S1，电压表的示数变化范围为3～5. 4 V，故C错误。闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，由I＝eq \f(U,R)可知，I0′＝eq \f(U,R0)＝eq \f(9 V,6 Ω)＝1. 5 A，由滑动变阻器的规格可得，通过滑动变阻器的最大电流为1 A，由并联电路的电流规律可知，电路中的最大电流为2. 5 A，此时电路的电功率最大，电路的最大功率P大＝UI总＝9 V×2. 5 A＝22. 5 W，由于滑动变阻器的最大阻值大于R0的阻值，所以当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路中的总电阻最大，根据C选项的分析可知，此时电路中的最小电流I＝0. 3 A，电路的最小功率P小＝UI＝9 V×0. 3 A＝2. 7 W，故D正确。二、填空与作图题9. 短路；空气断路器　10. 聚变；6. 3×106；3011. 0. 05；3 000；空调　12. 6；20；540　13. 2. 75；1；18～5014. (1)如图所示(2)如图所示三、实验与探究题15. (1)电流　(2)线圈匝数16. (1)如图所示　(2)小灯泡短路；0. 75　(3)不合理,小灯泡在不同电压下的功率不同,计算平均功率没有意义(合理即可)(4)eq \f(I12,I2)U17. (1)东西；电路中是否有电流产生　(3)错误(4)①如图所示　②正比　③磁场强弱　(5)加快摇绳的速度(合理即可)四、综合题18. (1)大地解：(2)当R1单独接入电路中时，电路中的电流I＝eq \f(U,R1)＝eq \f(220 V,55 Ω)＝4 A结合题意可知，电加热器处于高温挡时，电路为R1的简单电路电加热器处于低温挡时，R1与 R2串联该电加热器高温挡的额定功率P高＝UI＝220 V×4 A＝880 W低温挡时电路中的总电阻R＝eq \f(U,I低)＝eq \f(220 V,0.8 A)＝275 Ω发热电阻R2的阻值R2＝R－R1＝275 Ω－55 Ω＝220 Ω(3)①根据要求，改装后的电路图如图所示②电路改装后，开关S闭合、S1断开且S2接b时，R1与R2串联，电加热器处于低温挡开关S、S1闭合且S2接b时，R1单独工作，电加热器处于中温挡开关S、S1闭合且S2接a时，R1与 R2并联，电加热器处于高温挡改装后的高温挡额定功率P高′＝eq \f(U2,R1)＋eq \f(U2,R2)＝eq \f(（220 V）2,55 Ω)＋eq \f(（220 V）2,220 Ω)＝880 W＋220 W＝1 100 W电加热器在高温挡正常工作5 min消耗的电能W＝P高′t＝1 100 W×5×60 s＝3. 3×105 J实验序号12345速度v/(cm·s－1)1. 01. 53. 03. 54. 0感应电流I/mA23678
