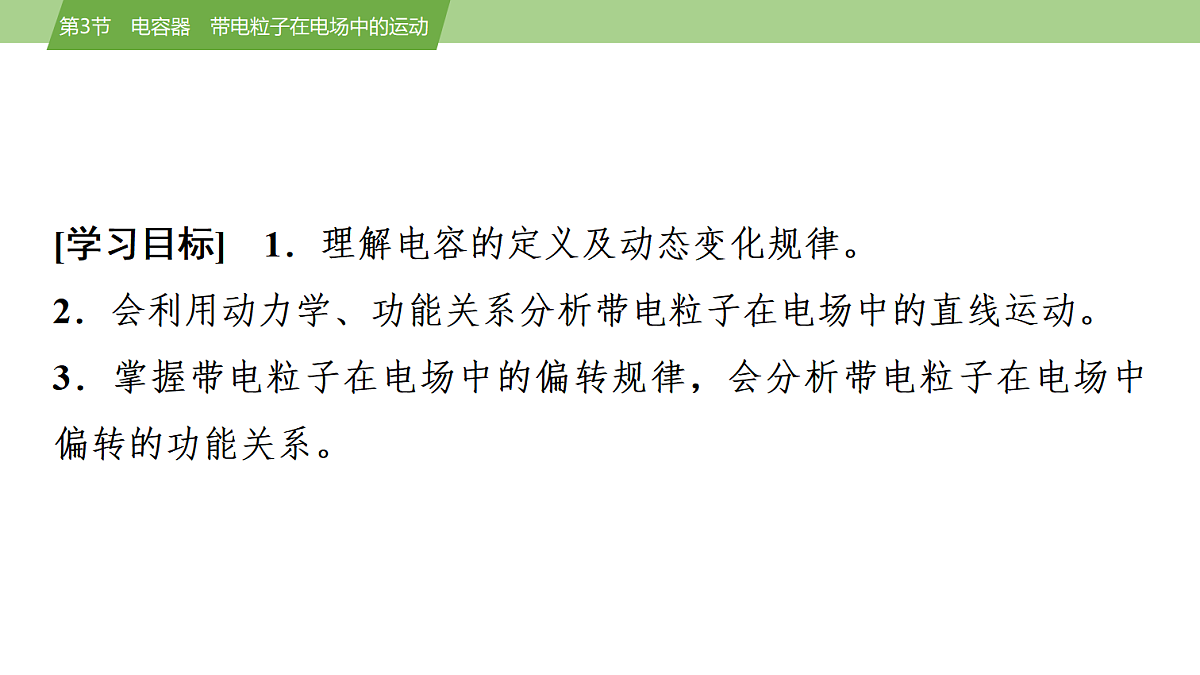

[学习目标]　1．理解电容的定义及动态变化规律。2．会利用动力学、功能关系分析带电粒子在电场中的直线运动。 3．掌握带电粒子在电场中的偏转规律，会分析带电粒子在电场中偏转的功能关系。

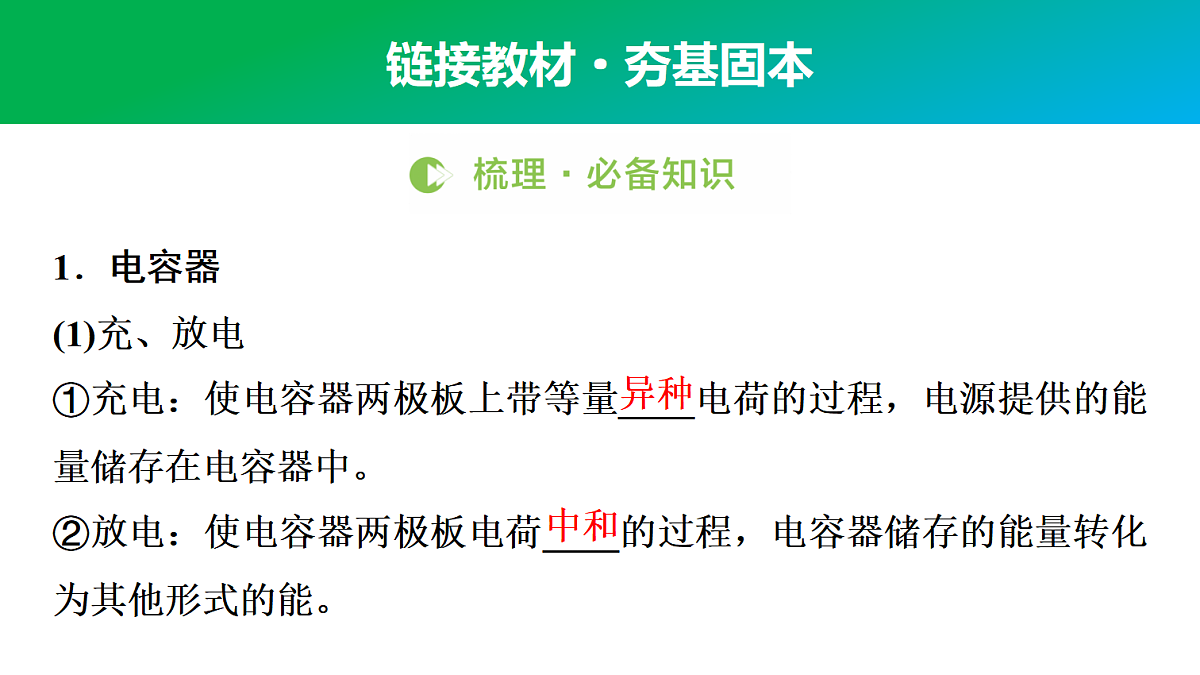

1．电容器(1)充、放电①充电：使电容器两极板上带等量____电荷的过程，电源提供的能量储存在电容器中。②放电：使电容器两极板电荷____的过程，电容器储存的能量转化为其他形式的能。

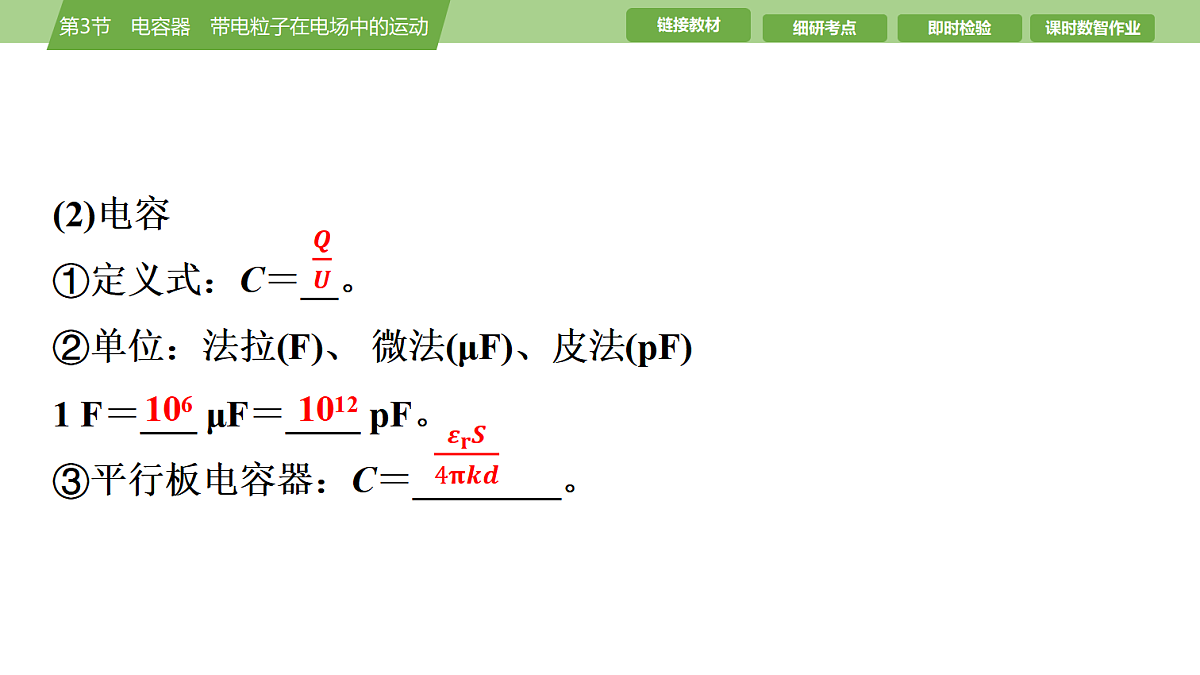

(2)电容①定义式：C＝__。②单位：法拉(F)、 微法(μF)、皮法(pF)1 F＝___ μF＝____ pF。③平行板电容器：C＝________。

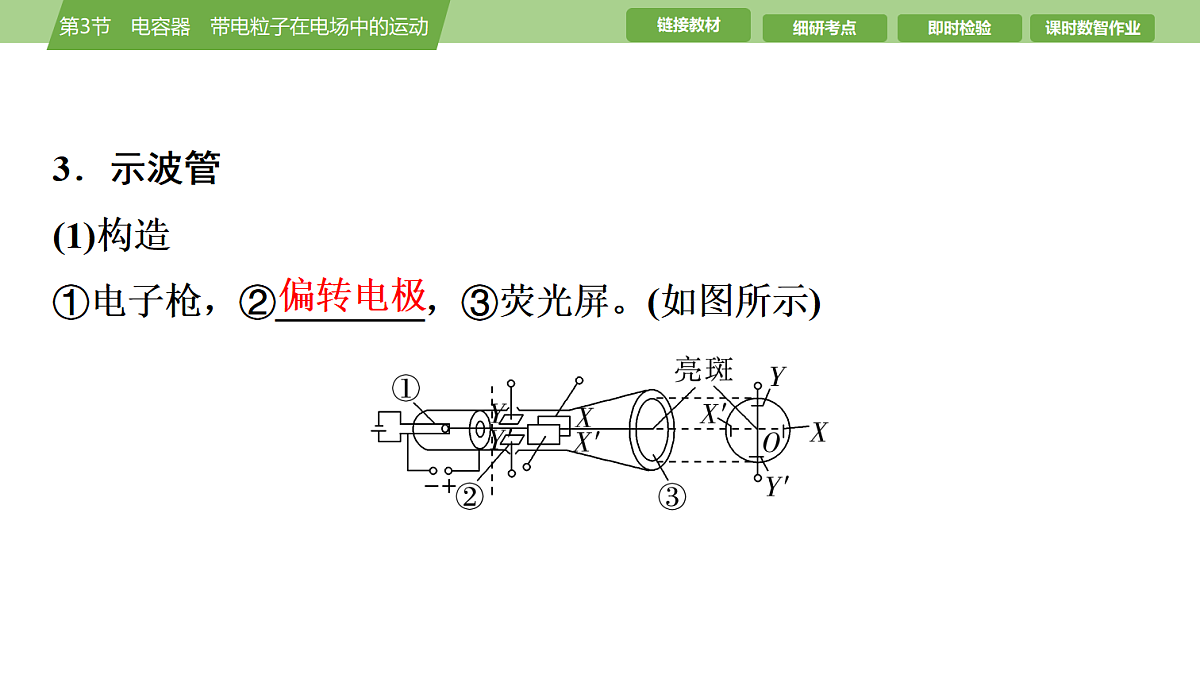

3．示波管(1)构造①电子枪，②________，③荧光屏。(如图所示)

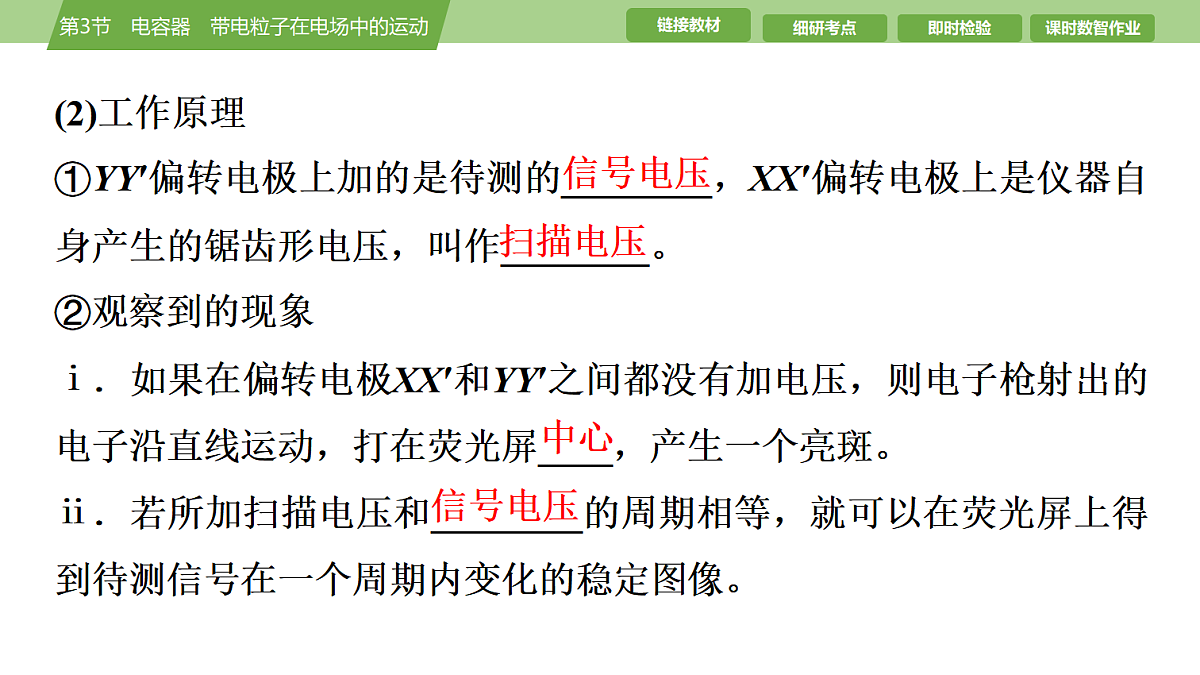

(2)工作原理①YY′偏转电极上加的是待测的________，XX′偏转电极上是仪器自身产生的锯齿形电压，叫作________。②观察到的现象ⅰ．如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏____，产生一个亮斑。ⅱ．若所加扫描电压和________的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图像。
1．易错易混辨析(1)电容器所带的电荷量是指每个极板所带电荷量的代数和。(　　)(2)电容器的电容与电容器所带电荷量成反比。(　　)(3)放电后的电容器电荷量为0，电容也为0。(　　)(4)带电粒子在电场中，只受静电力时，也可以做匀速圆周运动。(　　)
(5)带电粒子在匀强电场中只能做类平抛运动。(　　)(6)带电粒子在电场中运动时重力一定可以忽略不计。(　　)
2．(鲁科版必修第三册改编)(多选)如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U，电容器已带电，则下列判断正确的是(　　)A．若增大两极板间的距离，则静电计指针张角变大B．若将A板稍微上移，则静电计指针张角变大C．若将玻璃板插入两板之间，则静电计指针张角变大D．若减小两极板间的距离，则静电计指针张角变小
考点1　平行板电容器的动态分析1．平行板电容器两类典型问题(1)如图甲所示，电容器始终与恒压电源相连，电容器两极板间的电势差U保持不变。(2)如图乙所示，电容器充电后与电源断开，电容器两极板所带的电荷量Q保持不变。
角度1　电容的理解[典例1]　“超级电容器”由于电极中加入了表面积非常大的石墨烯，所以具备超大的容量，适合作为动力电池的助力动力源。“超级电容器”与普通电容器相比较而言(　　)A．极板电荷量较大B．极板间的电场强度较大C．单位电压容纳的电荷量较大D．带相同电荷量时电压较大
C　[由于超级电容器具备超大的容量，即单位电压容纳的电荷量较大，也就是电容C较大，故带相同电荷量时电压较小，C正确，D错误；电容器的容纳能力较大，并不代表实际使用中极板电荷量较大、极板间电场强度较大，也有可能极板电荷量很小、极板间电场强度很小，A、B错误。故选C。]
角度2　电容器的动态分析[典例2]　如图所示，一平行板电容器充电后与电源断开。若电容器的正极板保持不动，将负极板缓慢向右平移一小段距离x0，则电容器的电容C、极板上带电荷量Q、两极板间电势差U及电场强度E与负极板移动的距离x的关系图像正确的是(　　)
[典例3]　(2024·山西重点中学高三期中联考)如图所示，D是一支理想二极管(正向电阻为零，可视为短路；反向电阻无穷大，可视为断路)，C是极板水平放置的平行板电容器，初始时不带电。当S接1且稳定后，处于两极板间P点的一带电油滴能保持静止状态。下列说法正确的是(　　)
A．保持S接1，减小C两极板的正对面积，油滴会向上运动B．保持S接1，将C的下极板上移，油滴会向下运动C．将S从1掷到2，油滴将向下运动D．将S从1掷到2，同时将下极板上移，油滴将向下运动

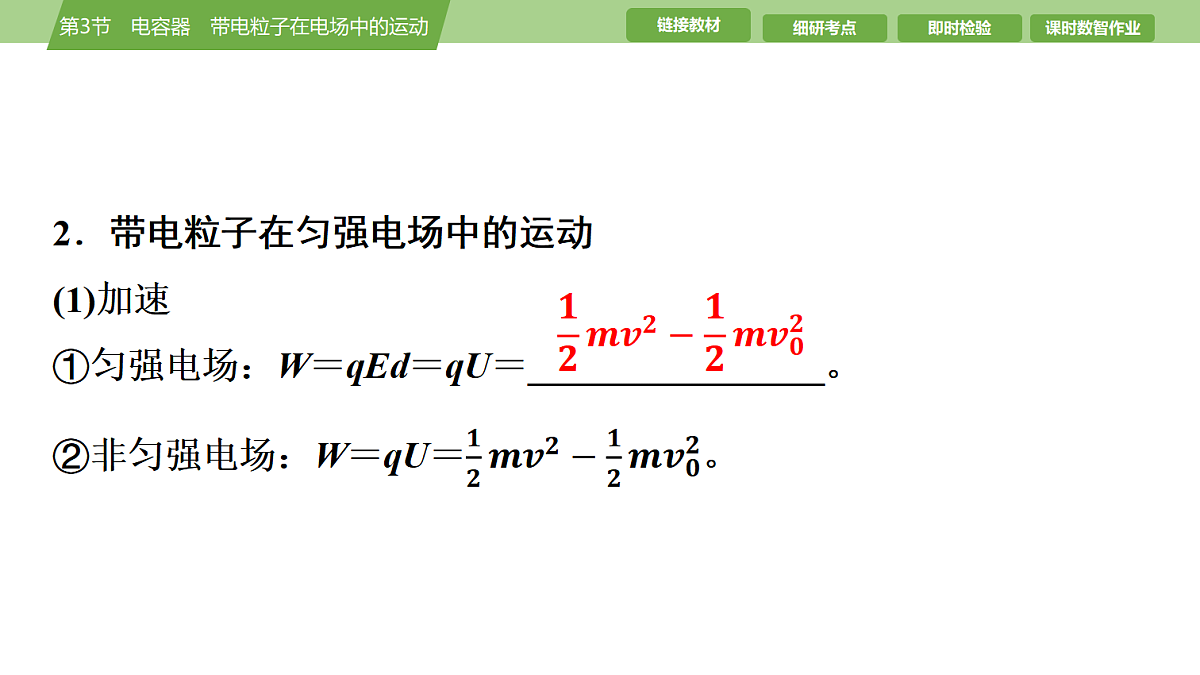

考点2　带电粒子在电场中的直线运动1．关于带电粒子(体)的重力分析(1)基本粒子：如电子、质子、α粒子、离子等除有特殊说明或明确的暗示外，一般不考虑重力(但不能忽略质量)。(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有特殊说明或明确的暗示外，一般都不能忽略重力。
(1)漂移管B的长度；(2)相邻漂移管间的加速电压。
思路点拨：(1)质子在管B中做匀速直线运动，已知速度，根据题意确定质子在管中运动的时间就可以求出管B的长度。(2)从管B到管E质子被三次加速，根据动能定理就可以确定加速电压。
[答案]　(1)0.4 m　(2)6×104 V
规律方法　带电体在匀强电场中的直线运动问题的分析方法

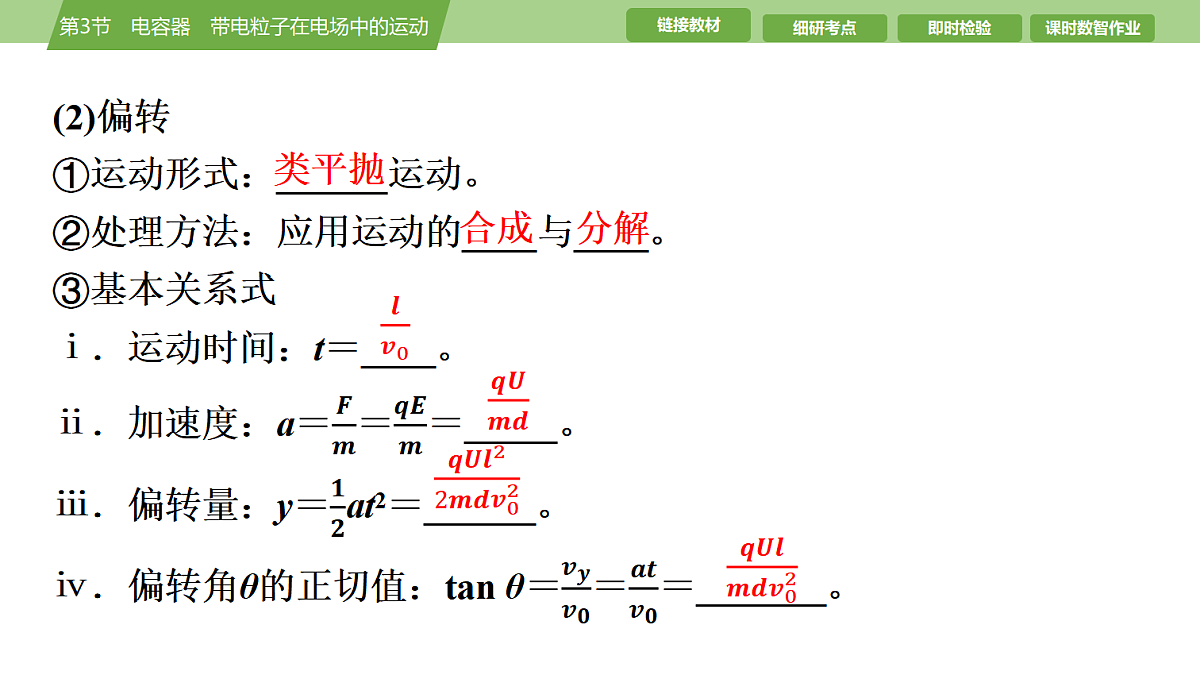

考点3　带电粒子在匀强电场中的偏转1．带电粒子在电场中偏转规律
A．若初速度相同，α粒子从CD边离开B．若初速度相同，质子和α粒子经过电场的过程中速度增量之比为1∶2C．若初动能相同，质子和α粒子经过电场的时间相同D．若初动能相同，质子和α粒子经过电场的过程中动能增量之比为1∶4
[典例7]　如图所示，一真空示波管的电子从灯丝K发出(初速度不计)，经灯丝与A板间的加速电场加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知加速电压为U1，M、N两板间的电压为U2，两板间的距离为d，板长为L，偏转电场的右端到荧光屏的距离为l，电子的质量为m，电荷量为e，不计电子重力。
(1)求电子穿过A板时的速度大小v0；(2)求电子从偏转电场射出时的侧移量y；(3)求OP的距离Y；(4)电子从偏转电场射出时的侧移量y和偏转电压U2的比叫作示波器的灵敏度，分析说明可采用哪些方法提高示波器的灵敏度。
微点突破　电荷量的测量1．装置图：如图所示是密立根油滴实验示意图。
[典例8]　(2025·广东广州高三检测)19世纪末电子被发现后，美国物理学家密立根进行了多次试验，比较准确地测定了电子的电荷量。如图所示，用喷雾器将油滴喷入电容器的两块水平的平行电极板之间时，油滴经喷射后，一般都是带电的。设油滴可视为球体，密度为ρ，空气阻力与油滴半径平方、油滴运动速率成正比。实验中观察到，在不加电场的情况下，半径为r的小油滴1以速度v匀速降落；当上下极板间间距为d、加恒定电压U时，该油滴以速度0.5v匀速上升。已知重力加速度为g。
(1)此油滴带什么电？带电荷量多大？(2)当保持极板间电压不变而把极板间距增大到4d，发现此油滴以另一速度v1匀速下落，求v1与v的比值；(3)维持极板间距离为d，维持电压U不变，观察到另外一个油滴2，半径仍为r，正以速度0.5v匀速下降，求油滴2与油滴1带电荷量之比。
1．(2024·辽宁卷)某种不导电溶液的相对介电常数εr与浓度cm的关系曲线如图(a)所示。将平行板电容器的两极板全部插入该溶液中，并与恒压电源、电流表等构成如图(b)所示的电路。闭合开关S后，若降低溶液浓度，则(　　)A．电容器的电容减小B．电容器所带的电荷量增大C．电容器两极板之间的电势差增大D．溶液浓度降低过程中电流方向为M→N
2．(多选)四个带电粒子的电荷量和质量分别为(＋q，m)、(＋q，2m)、(＋3q，3m)、(－q，m)，它们先后以相同的速度从坐标原点沿x轴正方向射入一匀强电场中，电场方向与y轴平行。不计重力，下列描绘这四个粒子运动轨迹的图像中，可能正确的是(　　)
A　 　　　　　B
C　 　　　　　D
迹关于x轴对称，粒子(＋q，2m)的比荷比粒子(＋q，m)、(＋3q，3m)的小，则x相同时，粒子(＋q，2m)沿y轴方向的偏转量比粒子 (＋q，m)、(＋3q，3m)的小，D正确；当电场方向沿y轴负方向时，同理可知A正确，B错误。]
3．(多选)(2023·湖北卷)一带正电微粒从静止开始经电压U1加速后，射入水平放置的平行板电容器，极板间电压为U2。微粒射入时紧靠下极板边缘，速度方向与极板夹角为45°，微粒运动轨迹的最高点到极板左右两端的水平距离分别为2L和L，到两极板距离均为d，如图所示。忽略边缘效应，不计重力。下列说法正确的是(　　)
A．L∶d＝2∶1B．U1∶U2＝1∶1C．微粒穿过电容器区域的偏转角度的正切值为2D．仅改变微粒的质量或者电荷数量，微粒在电容器中的运动轨迹不变
