第九章　电路及其应用　电能

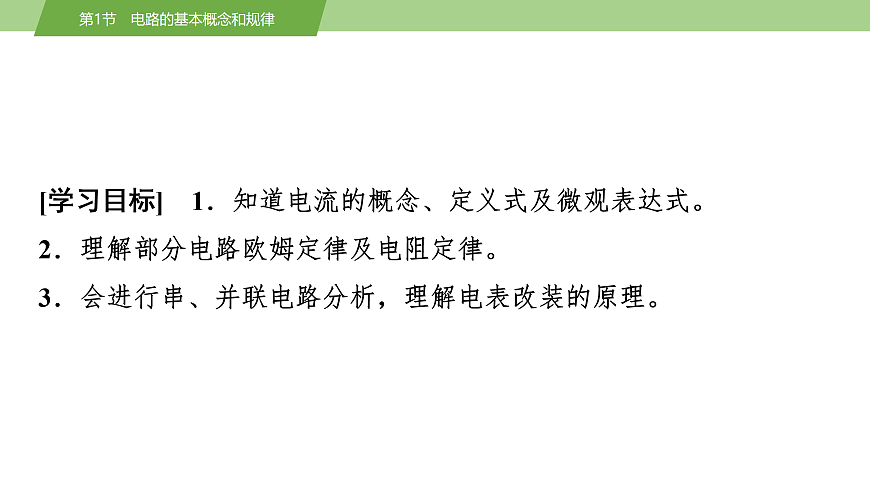

[学习目标]　1．知道电流的概念、定义式及微观表达式。2．理解部分电路欧姆定律及电阻定律。3．会进行串、并联电路分析，理解电表改装的原理。

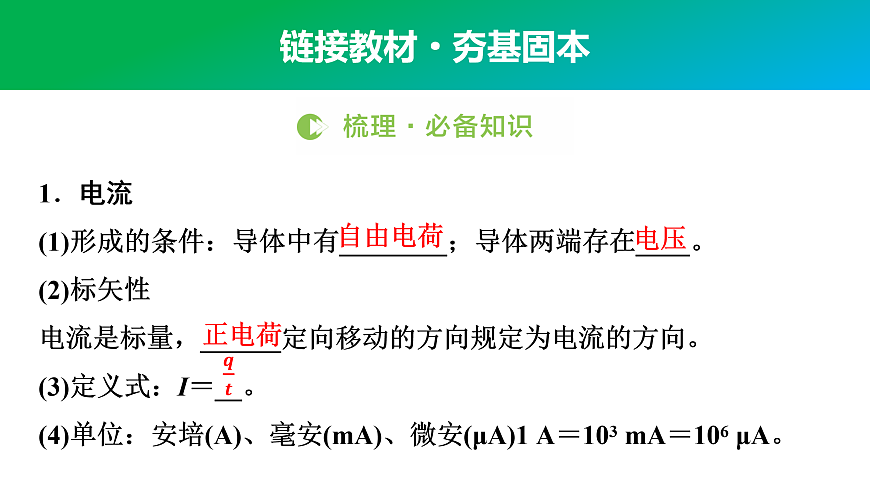

1．电流(1)形成的条件：导体中有________；导体两端存在____。(2)标矢性电流是标量，______定向移动的方向规定为电流的方向。(3)定义式：I＝__。(4)单位：安培(A)、毫安(mA)、微安(μA)1 A＝103 mA＝106 μA。
3．欧姆定律(1)内容：导体中的电流跟导体两端的____成正比，跟导体的____成反比。(2)表达式：I＝__。(3)适用范围：____导电和______导电，不适用于气态导电。
4．伏安特性曲线(I-U图线)(1)斜率：表示电阻的倒数。(2)线性元件：伏安特性曲线是____的电学元件，适用于欧姆定律。(3)非线性元件：伏安特性曲线是____的电学元件，不适用于欧姆定律。
(4)伏安特性曲线如果是直线，其倾斜角的余切值是电阻。(　　)(5)串联电路中，其中一个电阻增大，总电阻增大，并联电路中某一电阻增大，总电阻减小。(　　)
4．(人教版必修第三册改编)有两个量程的电压表，如图所示，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V。已知表头的内阻Rg为500 Ω，满偏电流Ig为1 mA，则电阻R1、R2的值分别为(　　)A．9 500 Ω　90 000 Ω B．90 000 Ω　9 500 ΩC．9 500 Ω　9 000 Ω D．9 000 Ω　9 500 Ω
2．三种电流表达式的比较
考点2　电阻　电阻定律1．电阻与电阻率的区别(1)电阻反映导体对电流的阻碍作用，电阻率反映制作导体的材料导电性能的好坏。(2)R大，ρ不一定大，导电性能不一定差；ρ小，R不一定小，对电流的阻碍作用不一定小。(3)导体的R、ρ均与温度有关。
2．电阻的决定式和定义式的区别
[典例3]　某型号电线每卷长度为100 m，铜丝直径为1.6 mm。为检验其所用铜芯的导电性能是否达标，现给整卷电线加上1.50 V的恒定电压，测得通过电线的电流为1.20 A，由此可知此电线所用铜的电阻率约为(　　)A．1.7×10-9 Ω·m B．2.5×10-8 Ω·mC．1.1×10-7 Ω·m D．5.0×10-6 Ω·m
考点3　伏安特性曲线　串、并联电路的规律1．对U-I、I-U图像的理解(如图甲、乙所示)
(1)图线a、e、d、f表示线性元件，b、c表示非线性元件。(2)在图甲中，图线上的点与O点连线的斜率表示电阻的大小，斜率越大，电阻越大，Ra>Re。在图乙中，图线上的点与O点连线的斜率表示电阻倒数的大小，斜率越大，电阻越小，Rd
