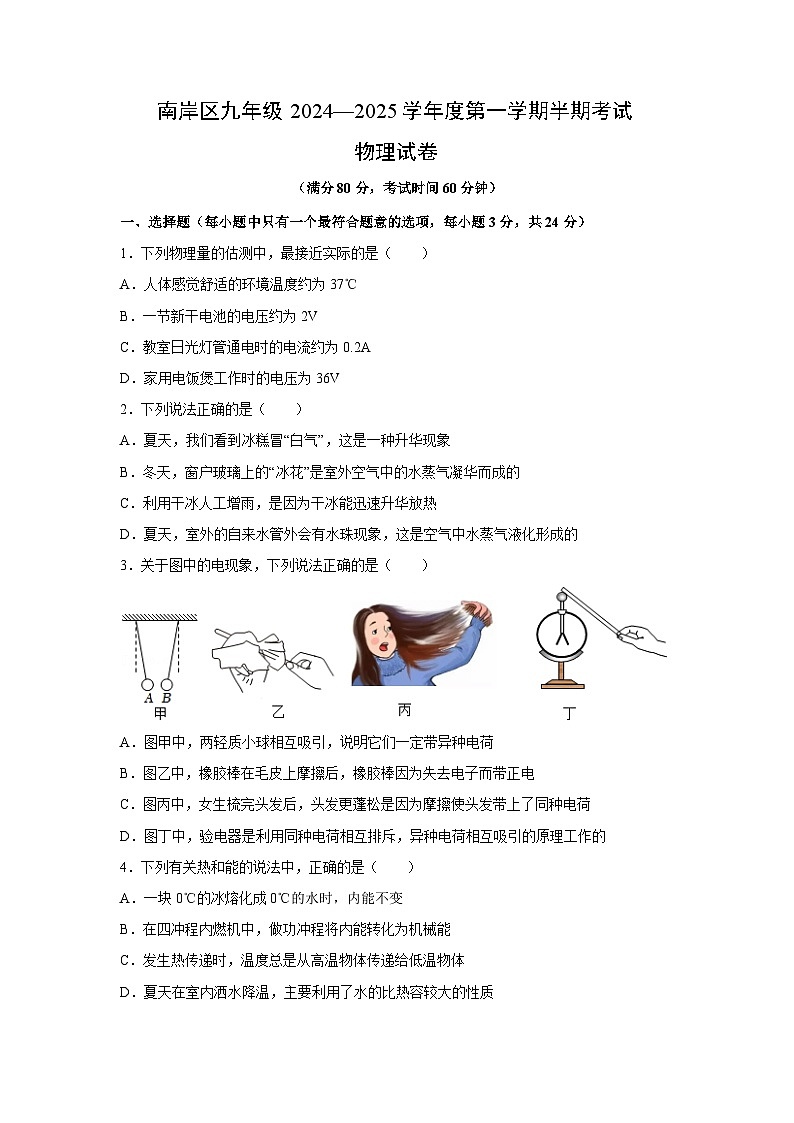

重庆市南岸区2024-2025学年上学期九年级期中考试物理试卷（学生版）

这是一份重庆市南岸区2024-2025学年上学期九年级期中考试物理试卷（学生版），共9页。试卷主要包含了选择题，填空作图题，实验探究题，计算题等内容，欢迎下载使用。
（满分80分，考试时间60分钟）
一、选择题（每小题中只有一个最符合题意的选项，每小题3分，共24分）
1．下列物理量的估测中，最接近实际的是（ ）
A．人体感觉舒适的环境温度约为37℃
B．一节新干电池的电压约为2V
C．教室日光灯管通电时的电流约为0.2A
D．家用电饭煲工作时的电压为36V
2．下列说法正确的是（ ）
A．夏天，我们看到冰糕冒“白气”，这是一种升华现象
B．冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的
C．利用干冰人工增雨，是因为干冰能迅速升华放热
D．夏天，室外的自来水管外会有水珠现象，这是空气中水蒸气液化形成的
3．关于图中的电现象，下列说法正确的是（ ）
A．图甲中，两轻质小球相互吸引，说明它们一定带异种电荷
B．图乙中，橡胶棒在毛皮上摩擦后，橡胶棒因为失去电子而带正电
C．图丙中，女生梳完头发后，头发更蓬松是因为摩擦使头发带上了同种电荷
D．图丁中，验电器是利用同种电荷相互排斥，异种电荷相互吸引的原理工作的
4．下列有关热和能的说法中，正确的是（ ）
A．一块0℃的冰熔化成0℃的水时，内能不变
B．在四冲程内燃机中，做功冲程将内能转化为机械能
C．发生热传递时，温度总是从高温物体传递给低温物体
D．夏天在室内洒水降温，主要利用了水的比热容较大的性质

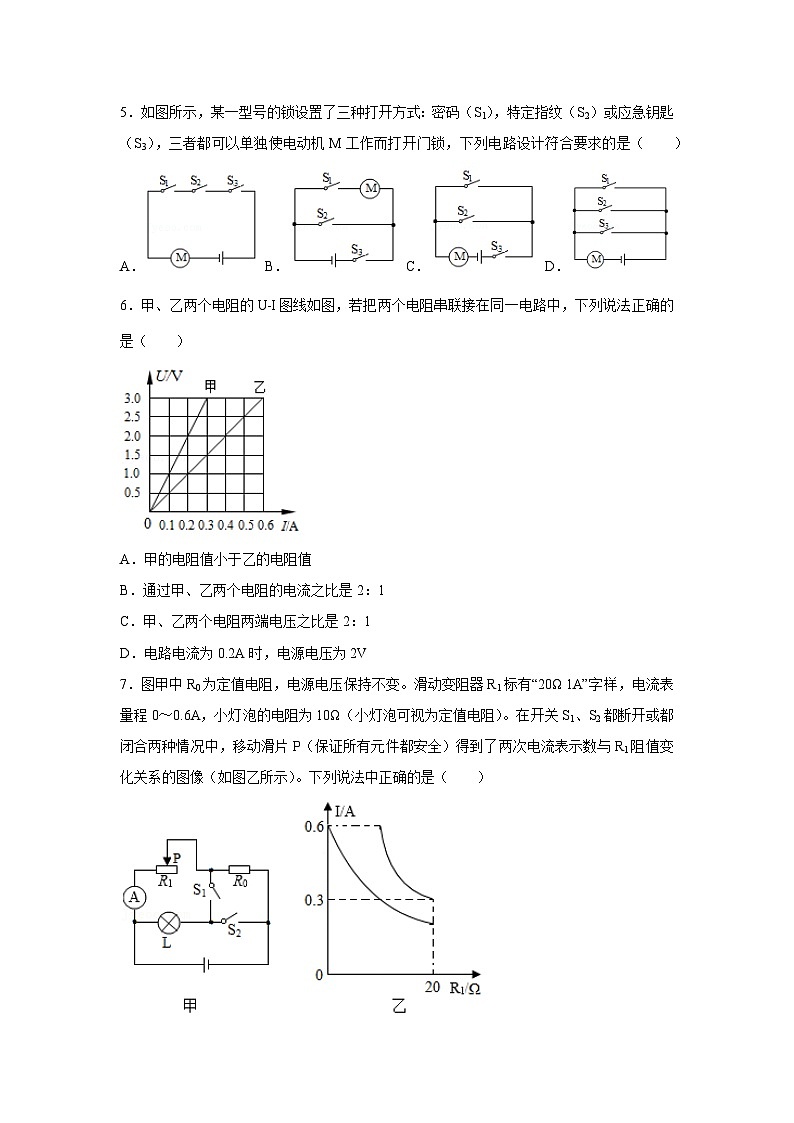

5．如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（ ）
A． B． C． D．
6．甲、乙两个电阻的U﹣I图线如图，若把两个电阻串联接在同一电路中，下列说法正确的是（ ）
A．甲的电阻值小于乙的电阻值
B．通过甲、乙两个电阻的电流之比是2：1
C．甲、乙两个电阻两端电压之比是2：1
D．电路电流为0.2A时，电源电压为2V
7．图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω 1A”字样，电流表量程0～0.6A，小灯泡的电阻为10Ω（小灯泡可视为定值电阻）。在开关S1、S2都断开或都闭合两种情况中，移动滑片P（保证所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图像（如图乙所示）。下列说法中正确的是（ ）
A．电源电压是12V
B．当小灯泡发光时，流过小灯泡的电流是0.9A
C．R0的阻值为20Ω
D．全过程整个电路中的最大电流和最小电流之比为6：1

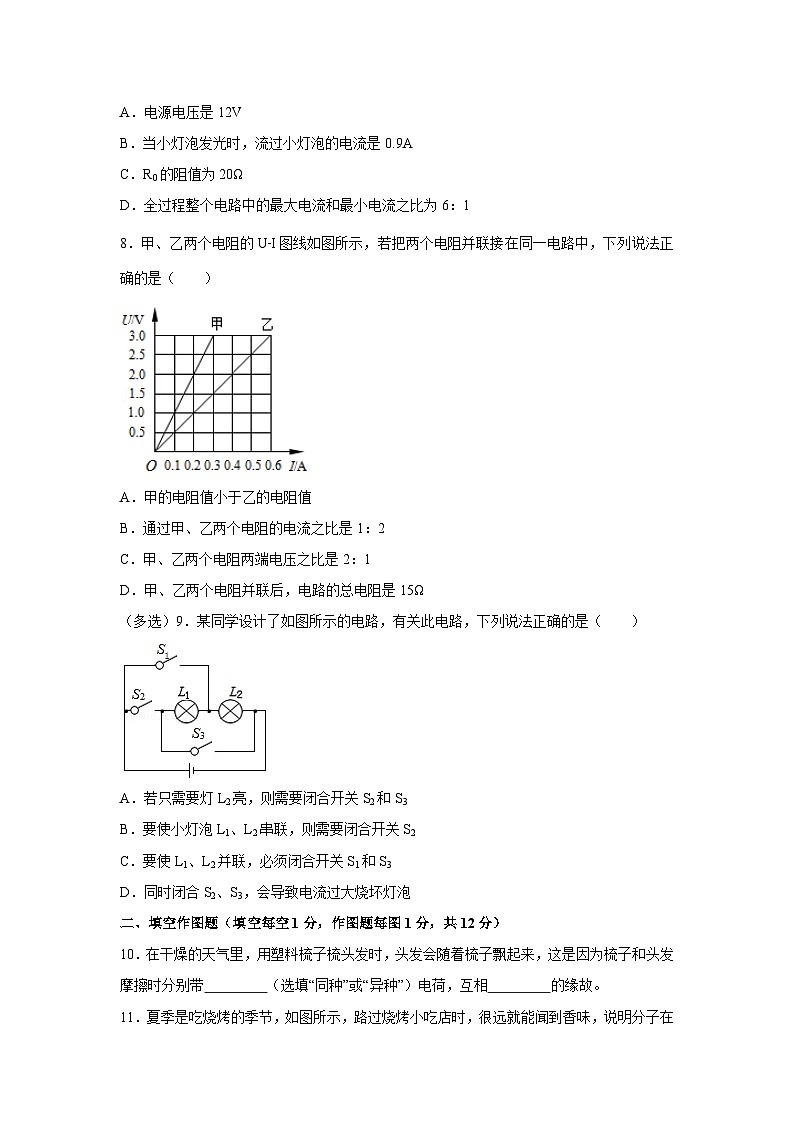

8．甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻并联接在同一电路中，下列说法正确的是（ ）
A．甲的电阻值小于乙的电阻值
B．通过甲、乙两个电阻的电流之比是1：2
C．甲、乙两个电阻两端电压之比是2：1
D．甲、乙两个电阻并联后，电路的总电阻是15Ω
（多选）9．某同学设计了如图所示的电路，有关此电路，下列说法正确的是（ ）
A．若只需要灯L2亮，则需要闭合开关S2和S3
B．要使小灯泡L1、L2串联，则需要闭合开关S2
C．要使L1、L2并联，必须闭合开关S1和S3
D．同时闭合S2、S3，会导致电流过大烧坏灯泡
二、填空作图题（填空每空1分，作图题每图1分，共12分）
10．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带 （选填“同种”或“异种”）电荷，互相 的缘故。
11．夏季是吃烧烤的季节，如图所示，路过烧烤小吃店时，很远就能闻到香味，说明分子在不停地做 ；各种食材在碳火上方烤制过程中温度升高，主要是通过________（选填“做功”或“热传递”）的方式增加内能。
12．参加全国青少年创新大赛，小华运用电学知识设计了一个电子身高测量仪，如图所示。其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。当被测身高增加时，电压表的示数 ，电流表的示数 。（选填：变大/变小/不变）
小华在探究“不同物质的吸热能力”时，用相同的电加热器对质量均为1kg的水和另一种液体同时进行加热（不考虑热损失）。已知液体的比热容小于水的比热容，通过实验画出温度随时间变化的图像如图所示，分析图像可知：水在5min内吸收的热量为 J，液体的比热容为 J/（kg•℃）。
14．如图所示电路中，R1＝10Ω，R2＝10Ω。当只闭合开关S，滑片P滑至a端时，电压表的示数为U1；再闭合S2时，电流表A的示数为0.6A，则电源电压U＝ V；当开关S、S1、S2都闭合且滑片P在b端时，电流表A的示数为I，电流表A1的示数为I1，且I：I1＝2：1，则滑动变阻器的最大阻值为 Ω。
15．如图所示的电路图，请改动一根导线，使电流表只测干路上的电流。（改动时，在原导线上打“×”）
16．如图所示，某同学连接了如图所示的错误电路，请去掉一根导线，使灯泡能够发光，在需去掉的线上打“×”，在改正后的电路中标明电流的方向。
三、实验探究题（请作答在答题卷指定的位置上，每空1分，共21分）
17．利用如图甲所示的装置探究海波和石蜡熔化时温度的变化规律，在两个试管中分别放入质量相等的海波和石蜡，将两个试管放入同一杯水中加热。请你完成下面探究实验：
（1）实验时利用水浴法加热的目的是使海波和石蜡 。
（2）开始实验后某一时刻B试管中温度计的示数如图甲所示，温度为 ℃。
（3）A、B两试管内的两种物质熔化前后温度随时间变化关系的图象如图乙所示，实验中会观察到，第8min时海波的状态是 态。0﹣6min海波比石蜡的吸热能力_______填“强”或“弱”）。
（4）8min～10min内，海波的内能 （填“增加”或“不变”），海波熔化的特点是：持续吸热， 。
18．家里装修时小明发现电工师傅在墙壁里埋线时，挑选非常粗的铜导线且导线与导线之间连接时，往往打一个漂亮的结。于是他设计了如下实验，请帮助他完成：
（一）探究导体的电阻大小与哪些因素有关
小明从实验室中找到四段电阻线A、B、C、D将他们安装到实验板上，并连接好实验电路如图甲所示，用夹子a、b夹住电阻线的两端将电阻线接入电路。
（1）电路中既安装了电流表又安装了灯泡，灯泡除了有可以 的作用外，还有通过亮度判断导体电阻的大小的作用，此处用到的实验方法是 ；
（2）为了探究导体电阻与材料的关系，应先将电阻线D接入电路；再将电阻线 接入电路，发现电阻线D接入电路时电流表示数大；
（3）将电阻线B、C分别接入电路，电阻线C接入电路时电流表的示数大于电阻线B接入电路时电流表的示数，说明：在其他条件相同时，导体横截面积越 ，电阻越大。
（二）比较一下几种打结法的电阻
用等长的镍铬导线制作出三种打结导线，将它们和标有0.3A字样的小灯泡接入如图丙电路中并闭合所有开关，灯泡正常发光。
①只断开开关S1，读出电流表的示数为0.26A；
②只断开开关S2，读出电流表的示数为0.28A。
（4）小明只断开开关S3，读出电流表示数为1.1A。但他发现灯泡亮度却比正常发光时暗，请指出他出现的错误： ；
（5）通过比较可以知道：打结法 电阻最小。
19．某实验小组用图甲所示电路进行“探究电流与电压的关系”实验，已知电源电压恒为3V。
（1）请用笔画线代替导线将图甲电路连接完整，要求滑动变阻器滑片P向右移动时电流表示数变小，导线不交叉；
（2）连接电路时，开关应该 。闭合开关前，滑动变阻器滑片P应该位于_____（选填“A”或“B”）端；闭合开关后，同学们发现电流表没有示数，电压表示数接近电源电压，原因可能是定值电阻 ；
（3）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为 A，根据实验数据绘制出定值电阻R的I﹣U图象如图丙所示。由图象可得出结论： 。
（4）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为
___________________________________________。
（5）接下来同学们利用图甲电路进一步“探究电流与电阻的关系”
①他们先把10Ω的电阻接入电路，移动滑动变阻器的滑片P，使电压表示数为2V，读出电流表的示数后，断开开关S，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关S，电压表的示数如图戊所示，其示数是 V，要完成这次实验，接下来她应移动滑动变阻器的滑片向 （选填“A”或“B”）端移动；
②为了能用所选的第三只阻值为40Ω的定值电阻完成实验，小华所选滑动变阻器的最大阻值应不小于 Ω。
四、计算题（本题共3个小题，第20题6分，第21题8分，第22题9分，共23分。解题应写出必要的文字说明、步骤和公式，只写出最后结果的不得分）。
20．如图所示，R2的阻值为20Ω，开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A．求：
（1）电源的电压；
（2）电阻R1的阻值。
21．某物理兴趣小组的同学，用天然气给10kg的水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min内完全燃烧了0.18kg的天然气（每分钟放热相同）。水的比热容为4.2×103J/（kg•℃），天然气的热值为5×107J/kg。求：
（1）完全燃烧0.18kg天然气释放的热量；
（2）“2～4min”内水吸收的热量；
（3）在烧水过程中，“0～2min”、“2～4min”、“4～6min”哪段时间内热效率最高？最高热效率是多少？
22．随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻R0＝15Ω，电压表量程为0～3V，RP是阻值随水深度变化的电阻，其变化关系图象如图丙所示，RP允许通过的最大电流为0.24A。求：
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
