重庆市2024-2025学年九年级上学期期中考试模拟物理试卷（学生版）

这是一份重庆市2024-2025学年九年级上学期期中考试模拟物理试卷（学生版），共10页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题（共24分）
1．（本题3分）下列估测正确的是（ ）
A．房间里电灯的电流约为1A B．我国家庭电路电压为 110V
C．实验用的一根导线的电阻约为10Ω D．两节新干电池串联电压为 3V
2．（本题3分）古诗词是中华传统文化的瑰宝，有着极具丰富的内涵。下列诗词说法正确的是（ ）
A．“不知明镜里，何处得秋霜”，霜的温度虽然很低，但仍然含有热量
B．“只要功夫深，铁杵磨成针”，磨铁杵的过程中靠热传递改变铁杵的内能
C．“沙暖睡鸳鸯”，水寒沙暖，说明沙的比热容大，所具有的内能多，所以温度高
D．“会挽雕弓如满月，西北望，射天狼”，弓恢复原状过程弓的弹性势能变小
3．（本题3分）如图甲所示，闭合开关后，电压表和的指针偏转角度相同，位置如图乙所示，则电源电压和灯L2两端的电压分别是（ ）
A．8.5V、1.7VB．8.5V、6.8V
C．6.8V、1.7VD．1.7V、6.8V

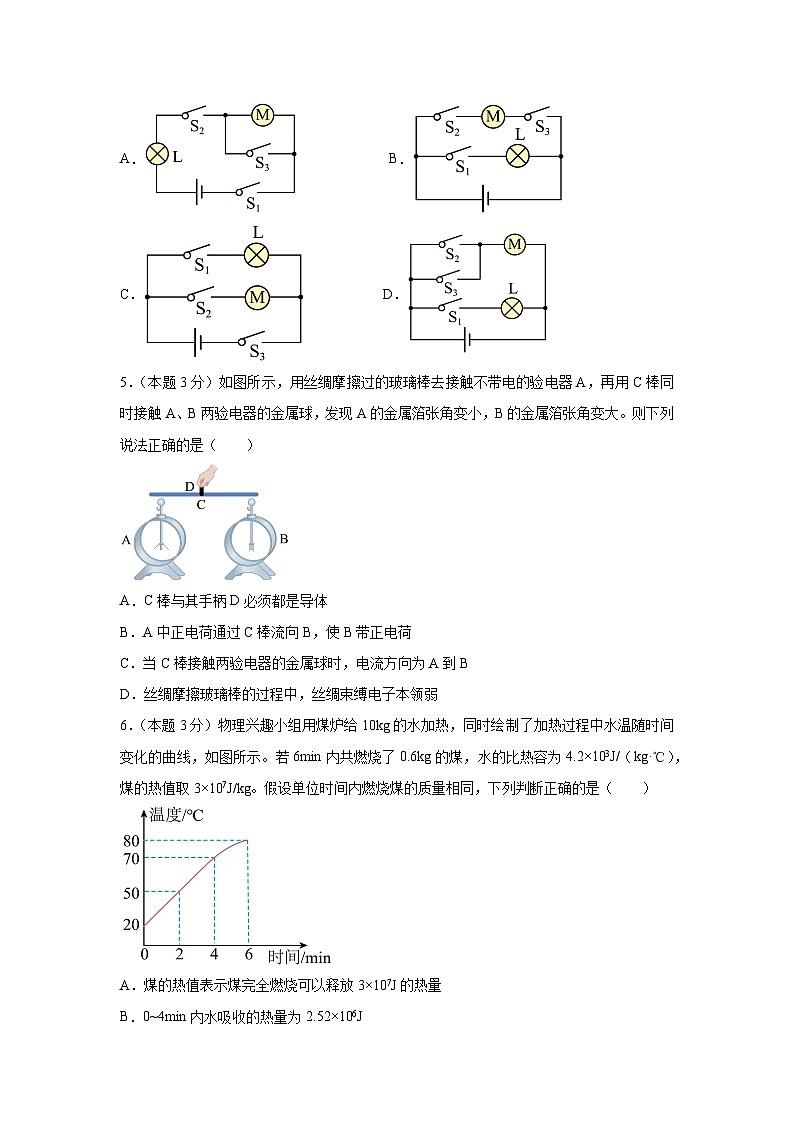

4．（本题3分）图甲为内地一新区广场上的喷雾灯杆，当夜晚时S1闭合照明灯工作；当空气中的P2.5达到一定值控制开关S2会自动闭合，装置自动喷水，当水箱内水量不足时S3断开装置停止喷水，则符合上述要求的电路是（ ）
A． B．
C． D．
5．（本题3分）如图所示，用丝绸摩擦过的玻璃棒去接触不带电的验电器A，再用C棒同时接触A、B两验电器的金属球，发现A的金属箔张角变小，B的金属箔张角变大。则下列说法正确的是（ ）
A．C棒与其手柄D必须都是导体
B．A中正电荷通过C棒流向B，使B带正电荷
C．当C棒接触两验电器的金属球时，电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，丝绸束缚电子本领弱
6．（本题3分）物理兴趣小组用煤炉给10kg的水加热，同时绘制了加热过程中水温随时间变化的曲线，如图所示。若6min内共燃烧了0.6kg的煤，水的比热容为4.2×103J/（kg·℃），煤的热值取3×107J/kg。假设单位时间内燃烧煤的质量相同，下列判断正确的是（ ）
A．煤的热值表示煤完全燃烧可以释放3×107J的热量
B．0~4min内水吸收的热量为2.52×106J
C．此次加热过程中的热效率为14%
D．将煤磨成粉末，可以增大煤的热值
7．（本题3分）在综合实践活动课上，小明设计了一个如图甲所示的调光电路。已知电源电压不变，小灯泡L标有“6V 0.5 A”字样，定值电阻的阻值为6Ω。闭合开关，将滑动变阻器的滑片P从最右端逐渐滑至最左端，记下多组对应的电压表和电流表示数，描绘出的图线如图乙所示。则下列说法正确的是（ ）
A．滑动变阻器的最大阻值为12Ω
B．电源电压为10V
C．滑动变阻器的滑片在滑动过程中，灯丝电阻保持不变
D．滑动变阻器的滑片P在最右端时，电路中的电流为0.3A
8．（本题3分）如图所示，电源电压恒为，定值电阻，，滑动变阻器的规格为“”，电流表的量程为，电流表的量程为，电压表的量程为，下列说法正确的是（ ）
A．只闭合开关S、、，调节滑片P的位置并保证电路安全，则接入电路的阻值范围为
B．只闭合开关S、、，调节滑片P的位置，电流表的最大示数为
C．只闭合开关S，将滑片P从a端滑至b端的过程，电路中的电流能达到
D．只闭合开关S、，调节滑片P的位置并保证电路安全，则两端电压的变化范围为
二、填空题（共28分）
9．（本题4分）物理学是以实验为基础的自然科学，引领着人类对自然奥秘的探索，深化着人类对自然界的认识。英国物理学家焦耳通过大量实验，探究电流产生的热量跟电流大小，导体的电阻以及通电时间的关系，得出的规律被称为 ；为了纪念他，人们还把他的名字命名为 的单位。
10．（本题6分）传统汽车由燃油发动机驱动，若某燃油机的飞轮转速是1800r/min，则该汽油机每秒钟对外做功 次。新能源车采用电池组提供能量，电池组提供的能量与其质量的比值称为新能源车的电池组能量密度，已知某新能源车的电池组电容量为3.6×108J，电池组总质量约90kg。由此可知，能量密度相当于物理量 （选填“比热容”或“热值”），则该电池组的“能量密度”是 J/kg。
11．（本题6分）将质量为200g，温度为80℃的热水和一定质量的温度为20℃的冷水混合，混合后水的温度为40℃（假设混合过程中无能量损失）。冷热水混合后，热水的温度降低了 ℃，放出的热量为 J；混合时加人的20℃的冷水质量为 kg。[已知c水=4.2×103J/（kg·℃）]
12．（本题4分）如图甲所示的电路，闭合开关S1、S2，电压表V1、V2的示数如图乙所示。则L1两端的电压是 V；断开开关S2，电压表V1将会 （选填“变为0”、“等于电源电压”或“超量程”）。
13．（本题4分）如图所示，电源电压不变，电路都采用学生用电压表和电流表，当只闭合开关S、S1、S2时，电压表 V2的示数为12V； 当只闭合开关S、S2， 电压表 V1、V2的示数分别为3V、5V， 灯泡L1两端的电压为 V； 当只闭合开关S、S1、S2时，电流表A3的示数为0.1A； 当所有开关都闭合时，电流表A1偏转角度超过一半，A2偏转至满刻度的，A3偏转角度为A2的两倍，此时流经灯泡L1的电流为 A．
14．（本题4分）在如图所示的电路中，电源电压不变。闭合开关S、S1，断开S2，将滑动变阻器的滑片从a点移至b点时，电流表的示数Ib=0.3A，示数变化量为ΔI1，电压表的示数为Ub，示数变化量为ΔU1；闭合开关S、S2，断开S1，将滑动变阻器的滑片从b点移回a点时，电流表的示数Ia=0.24A，示数变化量为ΔI2，电压表的示数为Ua，示数变化量为ΔU2。已知ΔI1：ΔI2=5∶2，Ub：Ua=5∶2，ΔU1∶ΔU2=5∶4。则滑片在a、b两点的电阻Ra：Rb= ；任意闭合、断开开关和移动滑片，电流表的最大示数Imax= A。
三、实验题（共26分）
15．（本题8分）小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为的电源，电流表、电压表各一只，一个开关，阻值分别为，，的定值电阻各一个，滑动变阻器上标有“ ”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整 ；
（2）小华闭合开关后，移动滑动变阻器滑片时，又发现电流表指针正常偏转，电压表示数为零。则发生这种故障的原因可能是 ；
（3）排除电路故障后，在实验测量时，滑动变阻器的作用是 ；
（4）小华先把的电阻接入电路，移动滑动变阻器滑片，使电压表示数为，读出电流表示数后，断开开关。她直接拆下的电阻，改换成阻值为的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是 ，要完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使电压表的示数为 ；
（5）当小华改用的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是 ；
A．滑动变阻器的阻值太大B．电压表量程选小了
C．滑动变阻器的阻值太小D．滑动变阻器烧坏了
（6）小华解决了上述问题后，完成了实验，利用收集到的多组数据。作出了如图丁所示的电流1随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是：当导体两端的电压一定时， 。
16．（本题9分）某同学采用“伏安法”测量某定值电阻的阻值。
（1）当小明闭合开关，发现电流表指针反向偏转，则说明 。改正后并将滑动变阻器的滑片P移到最 （选填“左”或“右”）端；这样做的目的 ；
（2）闭合开关后，发现向左移动滑动变阻器滑片P时，电流表示数变大，电压表示数变小，你认为电路连接中存在的错误是 ；
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，在第三次测量中电流表的示数如图乙所示，其示数为 A；
（4）根据三次实验数据可得，定值电阻Rx的阻值为 Ω；（结果保留一位小数）
（5）将电阻Rx换成小灯泡重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大原因可能是 ；
（6）若实验中只有一个电压表和一个已知电阻，该同学设计了如图丙所示的电路，同样可以测量未知电阻，请在空格内将实验步骤补充完整：
①闭合S，断开，用电压表测出待测电阻两端的电压为；
② ，用电压表测出电源的电压U；
③请写出用测量值U、及来表示的表达式： 。
17．（本题9分）小天同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“50Ω 1A”的滑动变阻器R’、开关、导线和定值电阻R（5Ω，10Ω，15Ω，20Ω，25Ω）。
（1）请你根据如图甲所示，用笔画线代替导线，将如图乙中的实物电路连接完整。（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）
（2）连接完电路后，闭合开关，发现电流表的指针无偏转，电压表的指针有明显的偏转，原因可能是电阻R 。（选填“短路”或“断路”）。
（3）排除故障后，他先探究电流与电压的关系。闭合开关，移动滑片依次得到4组数据，其中第4次实验中电流表的指针如图丙所示，其示数为_____A。他记录的数据如下表一所示，分析数据可以得到结论：电阻一定时，通过导体的电流与导体两端的电压成_____比。
表一 电流与电压的关系
（4）他继续探究电流与电阻的关系，先将电源电压调到合适的值，分别换上多个电阻进行探究，得到如图所示的电流 I 随电阻 R 变化的图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成 。
（5）在（4）的实验过程中，若将5Ω的电阻接入电路中，闭合开关调节滑片至适当位置，滑动变阻器连入电路的阻值为R1；接着换成10Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置，使电压表示数为 V，此时滑动变阻器连入电路的阻值为R，则R1：R=
（6）若不改变电路和更换实验器材且电路安全的前提下，为了能够利用上述的5个定值电阻得到如图14所示的数据完成实验，则电源电压的可调范围应控制在 V至 V之间。
四、计算题（共22分）
18．（本题6分）在如图甲所示的电路中，电源电压保持不变。通过灯泡L的电流I随其两端电压U的变化关系如图乙坐标。已知：定值电阻，为标有“100Ω 1A”的滑动变阻器。请完成下列问题：
（1）断开开关、、，闭合开关、，电流表的示数为0.2A，求电源电压；
（2）若将滑动变阻器的滑片移至中点，只闭合开关、、，求此时电流表的示数；
（3）断开开关、，闭合开关、、，若灯泡两端电压不能超过6V，电流表的量程为0~0.6A，电压表的量程为0~15V，为了保护电路的安全，求滑动变阻器的取值范围。
19．（本题8分）将阻值为10Ω的电阻与另一电阻接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A。求：
（1）通过的电流；
（2）电源电压。
20．（本题8分）图甲是某品牌身高、体重测量仪，电路原理图如图乙所示。电源UA的电压为18V，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h1=160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A。求：
（1）小明的重力；
（2）滑动变阻器R2的最大阻值；
（3）在电路安全前提下，滑动变阻器R2接入电路中的阻值范围。电压
电流
电阻
的平均值
实验序号
1
2
3
4
电流 I/A
0.20
0.28
0.36
电压 U/V
1.0
1.4
1.8
2.0
