2025-2026学年重庆渝中区九年级上学期期末考试物理试卷（解析版）

这是一份2025-2026学年重庆渝中区九年级上学期期末考试物理试卷（解析版），共16页。试卷主要包含了选择题，填空题，实验题，论述与计算题等内容，欢迎下载使用。
注意事项：请将试题所有答案填写在答题卡上，只交回答题卡。
一、选择题（每小题只有一个正确选项，每小题3分，共24分）
1.如图所示为冬季重庆市民吃火锅的场景，下列关于吃火锅时说法正确的是（ ）
A.很远就能闻到火锅香味是扩散现象 B.涮毛肚使其温度升高内能不变
C.煮熟食材是通过锅对食材做功 D.沸腾的汤温度为
【答案】A
【解析】闻到火锅发出的香味，说明分子不停地做无规则运动，属于扩散现象，故A正确；B.物体的内能与温度有关，温度升高时内能一定增大，因此涮毛肚使其温度升高，内能会变大，故B错误；煮熟食材是通过热传递（火锅汤的热量传递给食材）来实现的，而不是做功，故C错误；标准大气压下沸水的温度为100℃，但重庆地处海拔较高的地区，气压低于标准大气压，水的沸点会低于100℃，故D错误。
2.如图甲为某学习小组制作的滑动变阻器，有A、B、C、D四个接线柱，他们想要将该滑动变阻器接在图乙电路两端，若向A端滑动滑片使灯泡变亮，则对应的接线柱组合正确的是（ ）
A.ABB.ADC.BCD.BD
【答案】B
【解析】用滑动变阻器调节灯的亮度时，滑动变阻器应与灯泡串联，若要求滑片向A端滑动时灯逐渐变亮，说明电路中电流变大，则变阻器接入电路的电阻丝变短，所以变阻器下方的A接线柱接入电路，上方的接线柱可选用C或D，故B正确，ACD错误。

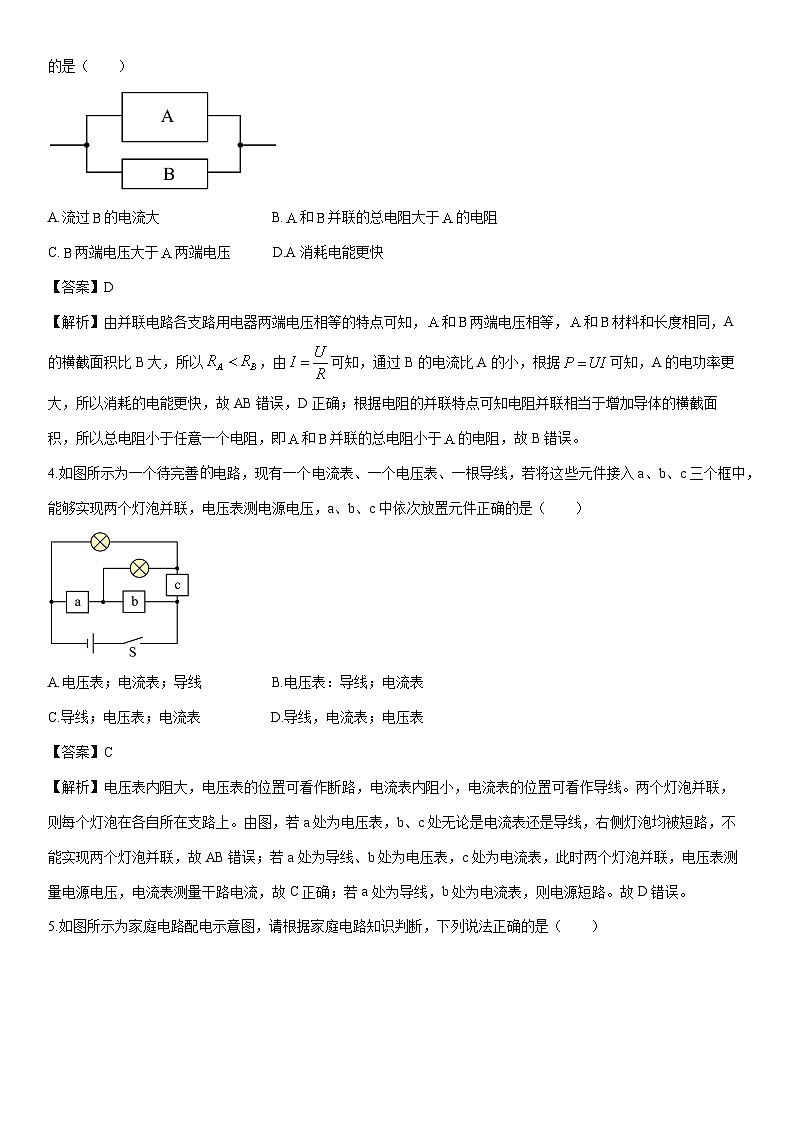

3.如图所示，A、B是由相同材料制成的两个导体，和的长度相同，横截面积不同，。下列判断正确的是（ ）
A.流过的电流大 B.和并联的总电阻大于的电阻
C.两端电压大于两端电压 D.A消耗电能更快
【答案】D
【解析】由并联电路各支路用电器两端电压相等的特点可知，和两端电压相等，和材料和长度相同，A的横截面积比B大，所以，由可知，通过B的电流比A的小，根据可知，A的电功率更大，所以消耗的电能更快，故AB错误，D正确；根据电阻的并联特点可知电阻并联相当于增加导体的横截面积，所以总电阻小于任意一个电阻，即和并联的总电阻小于的电阻，故B错误。
4.如图所示为一个待完善电路，现有一个电流表、一个电压表、一根导线，若将这些元件接入a、b、c三个框中，能够实现两个灯泡并联，电压表测电源电压，a、b、c中依次放置元件正确的是（ ）
A.电压表；电流表；导线 B.电压表：导线；电流表
C.导线；电压表；电流表 D.导线，电流表；电压表
【答案】C
【解析】电压表内阻大，电压表的位置可看作断路，电流表内阻小，电流表的位置可看作导线。两个灯泡并联，则每个灯泡在各自所在支路上。由图，若a处为电压表，b、c处无论是电流表还是导线，右侧灯泡均被短路，不能实现两个灯泡并联，故AB错误；若a处为导线、b处为电压表，c处为电流表，此时两个灯泡并联，电压表测量电源电压，电流表测量干路电流，故C正确；若a处为导线，b处为电流表，则电源短路。故D错误。

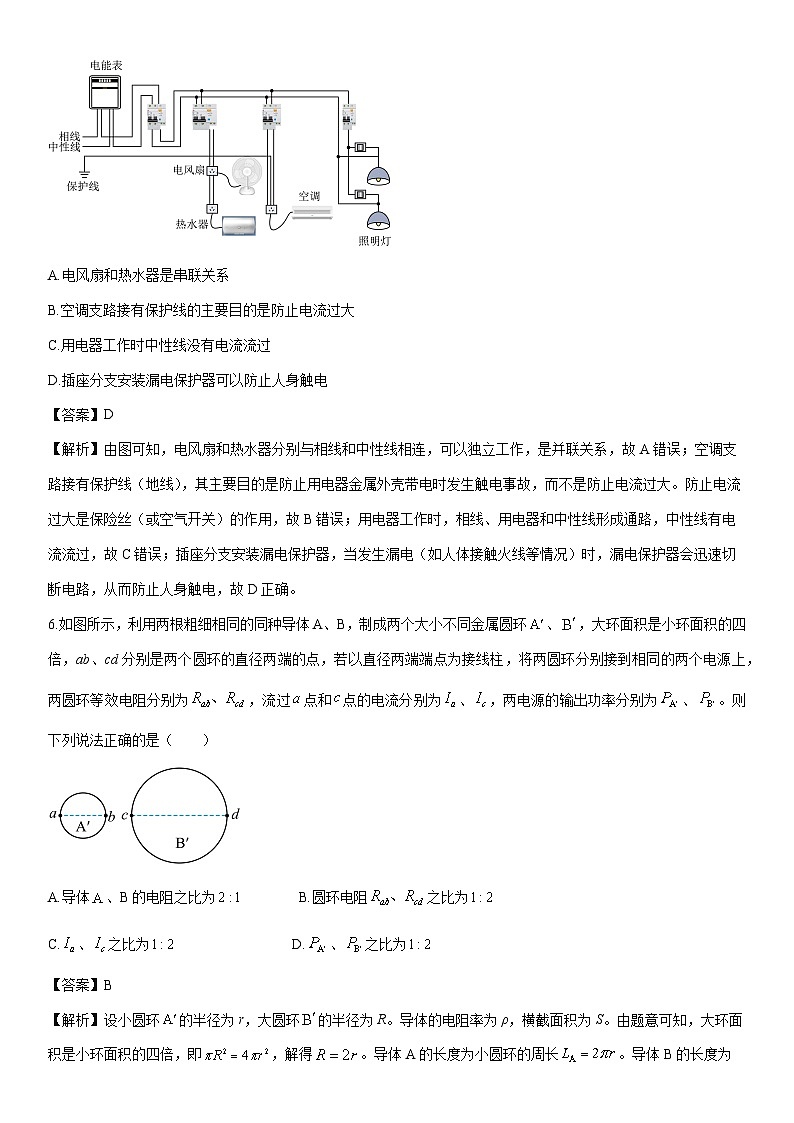

5.如图所示为家庭电路配电示意图，请根据家庭电路知识判断，下列说法正确的是（ ）
A.电风扇和热水器是串联关系
B.空调支路接有保护线的主要目的是防止电流过大
C.用电器工作时中性线没有电流流过
D.插座分支安装漏电保护器可以防止人身触电
【答案】D
【解析】由图可知，电风扇和热水器分别与相线和中性线相连，可以独立工作，是并联关系，故A错误；空调支路接有保护线（地线），其主要目的是防止用电器金属外壳带电时发生触电事故，而不是防止电流过大。防止电流过大是保险丝（或空气开关）的作用，故B错误；用电器工作时，相线、用电器和中性线形成通路，中性线有电流流过，故C错误；插座分支安装漏电保护器，当发生漏电（如人体接触火线等情况）时，漏电保护器会迅速切断电路，从而防止人身触电，故D正确。
6.如图所示，利用两根粗细相同的同种导体A、B，制成两个大小不同金属圆环、，大环面积是小环面积的四倍，ab、cd分别是两个圆环的直径两端的点，若以直径两端端点为接线柱，将两圆环分别接到相同的两个电源上，两圆环等效电阻分别为，流过点和点的电流分别为、，两电源的输出功率分别为、。则下列说法正确的是（ ）
A.导体、B的电阻之比为 B.圆环电阻之比为
C.、之比为 D.、之比为
【答案】B
【解析】设小圆环的半径为r，大圆环的半径为R。导体的电阻率为ρ，横截面积为S。由题意可知，大环面积是小环面积的四倍，即，解得。导体A的长度为小圆环的周长。导体B的长度为大圆环的周长
导体A的电阻，导体B的电阻，
所以，导体A、B的电阻之比为，故A错误；
将小圆环以直径ab两端为接线柱接入电路，相当于两个阻值为的半圆环电阻并联，其等效电阻。同理，将大圆环以直径cd两端为接线柱接入电路，其等效电阻。两圆环等效电阻之比为，故B正确；
两圆环分别接到相同的两个电源上，说明两端电压U相等。根据欧姆定律，电压一定时，电流与电阻成反比。所以，故C错误；
两电源的输出功率之比为，故D错误。
7.生活中很多地方都会用到热阻材料，物体的热阻用表示，材料的热阻与材料在热传导方向的长度成正比，与材料的横截面积S成反比，与材料的导热系数的倒数成正比。材料的导热系数越小其导热性能越差，适合制作保温材料。请根据图所示同种热阻材料的横截面积及使用环境判断最保温的为（ ）
A. B.
C. D.
【答案】A
【解析】材料的热阻与材料在热传导方向的长度成正比，与材料的横截面积S成反比，与材料的导热系数的倒数成正比，关系式为，同种热阻材料，其导热系数C相同。
图中热阻为；图中热阻为；图中热阻为；图中热阻为；
比较可知，A选项的热阻最大，保温效果最好，故A符合题意，BCD不符合题意。
8.如图甲为温控报警器电路的一部分，电源电压，、中有一个为热敏电阻，另一个为定值电阻（未明确），实验中得到的该热敏电阻阻值随温度变化的曲线如图乙所示。当图甲电路中输出电压达到或超过6V时装置开始报警。若报警温度为，则下列说法正确的是（ ）
A.为热敏电阻
B.则定值电阻阻值为
C.报警时电源功率为
D.温度在以下，定值电阻比热敏电阻功率更大
【答案】C
【解析】由题意可知，图甲电路中输出电压达到或超过6V时装置开始报警且报警温度为，即报警器的工作原理是当温度升高到时，输出电压达到或超过6V。这意味着输出电压随温度t的升高而增大。由甲图可知，两个电阻串联，输出电压为两端的电压，由图乙可知，热敏电阻的阻值随温度的升高而减小，即温度升高时，热敏电阻的阻值减小，根据串联分压可知，热敏电阻两端电压变小，根据串联电路电压规律可知，另一个电阻两端电压变大，即是定值电阻，是热敏电阻，故A错误；
由题意可知，当温度达到报警温度时，两端电压为6V，由图乙可知，此时热敏电阻的阻值为，的电压为，
电路中的电流为，
定值电阻的阻值为，故B错误；
报警时电源功率为，故C正确；
当温度为时，热敏电阻的阻值为1.2kΩ，与定值电阻的阻值相等，根据串联分压，与两端电压相等，当温度在以下，热敏电阻的阻值大于1.2kΩ，即大于定值电阻的阻值，根据串联分压可知，热敏电阻的电压大于定值电阻的电压，因为串联电路中电流相等，根据可知，热敏电阻功率更大，故D错误。
二、填空题（本题共6个小题，每题2分，共12分）
9.冬天大功率用电器容易起火，若生活中遇到用电器着火，___________（选填“能”“不能”）用水灭火，理由是：___________。
【答案】不能；见解析
【解析】冬天大功率用电器容易起火，若生活中遇到用电器着火，不能用水灭火，因为我们生活中用的水是导体，用水去灭火容易发生触电事故，故家用电器着火时不能用水来灭火。
10.冬季“静电现象”在生活中很常见，如图所示为某同学开门时手与门把手之间产生了静电，这是因为天气干燥，皮肤与衣物摩擦过后得到了电子带上___________电，手指与金属门把手之间电流的方向为：___________。
【答案】负；从门把手到手指
【解析】天气干燥，皮肤与衣物摩擦过程中，衣服束缚电子的本领弱，失去电子带正电；皮肤得到了电子带上负电荷；手指与金属门把手接触时，电子由手指向门把手转移，物理学规定，正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，因此手指与金属门把手之间电流的方向为从门把手到手指。
11.某电动机铭牌上标有额定电压、额定电流，电动机线圈电阻为。电动机正常工作消耗的电能为___________J，电动机线圈上产生的热量为___________J。
【答案】47880；1323
【解析】电动机正常工作即，消耗的电能为
根据焦耳定律，电动机线圈上产生的热量为
12.如图所示为小明设计的测量电阻伏安特性曲线的电路图，电源电压保持不变，，滑动变阻器的最大阻值为。已知电压表量程为，电流表的量程为，闭合开关调节滑动变阻器，经过的最大电流为___________，滑动变阻器的阻值变化范围必须保持在___________。
【答案】0.3；
【解析】如图，两个电阻串联，电压表测量R1两端的电压，电流表测电路中的电流，电流表量程为，电压表量程为，R1两端的电压最大时，，此时通过R1的电流最大，经过的最大电流为
电路中的电流最大时，滑动变阻器接入电路的电阻最小，滑动变阻器接入电路的最小值
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，电压表的示数最小，电路安全，因此滑动变阻器接入电路的最大值为20Ω，由以上分析可知，滑动变阻器的阻值变化范围必须保持在。
13.某家用智能电热器简化电路如图甲所示，主要是由两根电阻丝和并联接在电源两端，该电热器能够随着外界条件变化实现高低温变挡，图乙所示为该电热器内功率变化情况，则电阻丝的阻值为___________，该电热器内产生的热量___________。
【答案】55；
【解析】由电路图甲可知，当开关S1闭合、S2断开时，只有电热丝R1工作，电路中总电阻最大。根据公式可知，此时电路的总功率最小，电热器处于低温挡；由图乙可知，低温挡的电功率为；由电路图甲可知，当开关S1、S2都闭合时，电热丝R1和R2并联，电路中总电阻最小，根据公式可知，此时电路的总功率最大，电热器处于高温挡；由图乙可知，高温挡的功率；高温挡与低温挡时R1两端的电压不变，R1的功率为110W不变，高温挡时R2的功率
电阻丝的阻值为
由图乙可知，高温挡的加热时间为10min，低温挡的加热时间为20min，该电热器内产生的热量
14.学习完电路设计后，小明设计了一款“家庭出游表决器”，主要由三个开关、一个灯泡、一个电源组成，家里决定是否出游的标准为：爸爸和妈妈其中只需有一人同意出游，小明也同意出游时全家就决定出游。请在图虚线框中设计出“表决结果”电路图。
【答案】
【解析】根据题意可知，只需要小明的爸爸妈妈其中一人同意，再加上小明同意就可以出游，说明小明的爸爸、妈妈使用的开关是并联的，而小明的开关在干路上，故电路如图所示。
三、实验题（15题6分，16题8分，17题8分，共22分）
15.如图所示为用传感器比较不同物质的比热容的探究实验装置。
（1）用铁夹将温度传感器及分别盛有质量___________水和食用油的两支试管固定在铁架台上，温度传感器的探头部分分别与试管内的水和食用油接触良好。
（2）温度传感器通过数据采集线与计算机连接，最终得到下表所示数据。用实验数据可以估计吸热能力较强的是___________，实验中吸收热量的多少是通过___________的长短来比较，所采用的实验方法是___________。
（3）已知，根据表中数据算出加热水吸收的热量为___________，人们通常用水作为输送热量的介质，原因是___________。
【答案】（1）相同；（2）水；加热时间；转换法（3）；水的比热容较大，降低相同的温度时，水放出的热量多
【解析】（1）根据比较不同物质吸热能力的不同方法和控制变量法，实验中要控制不同物质的质量相同，所以，两个试管中必须盛有质量相同的水和食用油。
（2）加热相同的时间，水的末温低，所以水如果达到和色拉油一样的末温需要继续吸热，所以水的吸热能力强。
实验中使用了相同的温度传感器，不计热量损失，相同时间液体吸收的热量相同。加热时间越长，液体吸收的热量越多，所以可以通过比较加热时间的长短比较吸收热量的多少，这里用到的实验方法是转换法。
（3）水吸收的热。
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度时，水放出的热量多，所以人们通常用水作为输送热量的介质。
16.小明发现手机的“低电量模式”确实比“正常模式”省电，因此他想搞清楚开启“低电量模式”后究竟是什么原因省电。老师得知他们的问题后，老师提供了一块电路板和一个停表，如图甲所示，让他们自主探究，电路板的电路图如图乙所示。电路板上电源电压恒定。（图中电容器C能够在极短时间内充电以及放电）
（1）断开，闭合和时，小灯泡和LED灯___________（选填“串联”“并联”），在图乙所示的电路图中，模拟手机电池的元件为___________。
（2）当闭合时，瞬间完成快速充电后断开，闭合记录二极管发光的时间，再次给电容充满电，闭合，观察小灯泡的发光时间，小明记录下了如下表数据。
（3）该实验采用了控制变量法，主要控制电容器中存储的电能W保持不变，对比发光二极管和小灯泡的___________，从实验结论得出发光二极管和小灯泡中___________的功率更大。
（4）实验说明手机“低电量模式”相当于图乙电路中的___________（选填“LED灯”“小灯泡”）省电的原因是因为功率___________（选填“较大”“较小”）。
（5）小明好奇，为什么把的比值定义为功率，而不是将定义为功率，请评价两种定义方式哪个更合理：___________。
【答案】（1）并联；电容器C；（3）光时间；小灯泡；（4）LED灯；较小；（5）把的比值定义为功率更合理
【解析】（1）断开，闭合和时，电源没有接入电路，小灯泡和LED灯并联，接在电容器C两端，在图乙所示的电路图中，电容器C能够在极短时间内充电以及放电，因此模拟手机电池的元件为电容器C。
（3）实验中电容器中存储的电能W保持不变，对比发光二极管和小灯泡的发光时间，由可知，小灯泡的发光时间短，功率较大，因此得出：发光二极管和小灯泡中小灯泡的功率更大。
（4）手机电量较低时，手机能提供的电能是一定的，相当于该实验中电容器中存储的电能W保持不变；实验说明：手机“低电量模式”相当于图乙电路中的LED灯，省电的原因是因为节能模式下手机的功率较小。
（5）功率是指做功的快慢，可以比较相同时间做功的多少，即；也可以比较做相同的功所用的时间，即，但比较相同时间做功的多少更方便，更符合大多数人的认知，因此把的比值定义为功率更合理。
17.如图甲所示，某同学用伏安法测量一阻值为几十欧姆的电阻，该同学采用两种测量方案，一种是将电压表跨接在两点之间，另一种是将电压表跨接在两点之间。测量得到如图乙所示的两条图线，其中与分别为电压表和电流表的示数。
（1）在该实验中，若电流从O流向Q，则测电压时O点应该接电压表的___________（选填“正接线柱”“负接线柱”），点应该接电流表的___________（选填“正接线柱”“负接线柱”）。
（2）该同学发现将电压表跨接在O、P和O、Q两点之间，得到了如图乙所示的两条图线，说明的测量值___________（选填“相同”“不同”），主要原因可能是___________。
（3）该同学从老师那里得知，实验中采用的电压表为理想电表，几乎无电流通过，通过分析，图乙中标记为Ⅱ的图线是采用电压表跨接在___________（填“OP”或“OQ”）两点的方案测量得到的。
（4）根据所用电路图和图线可知，由图线___________（填“Ⅰ”或“Ⅱ”）得到的结果更接近待测电阻的真实值，若该同学用Ⅰ图线计算，电阻的阻值为___________。
【答案】（1）正接线柱；正接线柱；
（2）不同；电流表和电压表都有内阻，使得电流表串联分压，电压表并联分流
（3）OP
（4）Ⅱ；50.5
【解析】（1）在该实验中，若电流从O流向Q，在电源外部电路中，电流从电源正极流出，经过用电器流回电源负极；连接电压表时，正接线柱应靠近电源正极，负接线柱应靠近电源负极，则测电压时O点应该接电压表的正接线柱，P点应该接电流表的正接线柱。
（2）将电压表跨接在O、P两点之间时，电压表测量电阻Rx两端的电压，电流表测量流过电阻Rx和电压表的电流之和，测得的电流值偏大，由可知，得出的电阻值偏小；应为图线Ⅱ；
当将电压表跨接在O、Q两点之间时，电压表测量电阻Rx和电流表两端的电压之和，测得的电压值偏大，电流表测量流过电阻Rx的电流，由可知，得出的电阻值偏大，应为图线Ⅰ；
将电压表跨接在O、P和O、Q两点之间，的测量值不同；造成误差的主要原因是：电流表和电压表都有内阻，使得电流表串联分压，电压表并联分流。
（3）实验中采用的电压表为理想电表，几乎无电流通过，则不需要考虑电压表的分流，而只需考虑电流表的分压作用；当将电压表跨接在O、P两点之间时，电压表测量电阻Rx两端的电压，电流表测量流过电阻Rx的电流，由可知，得出的电阻值比较准确；
当将电压表跨接在O、Q两点之间时，电压表测量电阻Rx和电流表两端的电压之和，测得的电压值偏大，电流表测量流过电阻Rx的电流，由可知，得出的电阻值偏大；
则通过分析，图乙中标记为Ⅱ的图线是采用电压表跨接在OP两点的方案测量得到的。
（4）电压表为理想电表（无电流通过），因此电压表接OP两点时，电压表测电阻Rx两端的电压，电流测量无分流误差，测量值等于真实值，对应图线Ⅱ。
若该同学用Ⅰ图线计算，由
在图线Ⅰ上取，
，
则电阻的阻值为
四、论述与计算题（第18题6分，第19题8分，第20题8分，共22分）
18.如图甲所示的电路中，电源电压保持不变，两端的电压表示数如图乙所示，灯泡的电阻，灯泡的电阻。灯泡电阻保持不变，求：
（1）流过灯泡的电流大小；
（2）灯泡的消耗的电能。
【答案】（1）0.45A；（2）24.3J
【解析】（1）由图甲可知，电压表与灯泡并联，测量两端的电压。由图乙可知，电压表选择的量程是0~3V，分度值为0.1V，所以电压表的示数为1.8V，即灯泡两端的电压。根据欧姆定律，流过灯泡的电流为
（2）由图甲可知，灯泡和串联，根据串联电路中电流处处相等的特点，流过灯泡的电流为
则灯泡在1min内消耗的电能为
19.在一次科学探究课上，小明设计了如图所示的电路，其电源电压保持不变，闭合开关，此时电压表的示数为，电流表示数为。小明通过调节两个可变电阻和，做了两次实验探究：第一次将和中一个阻值增大或减小，在保证电压表示数增大的前提下，使电流表示数增加，第二次将阻值减小，且使阻值增加，然后将和并联在电源两端，使电流表测量干路电流且示数为，电阻阻值不随温度升高变化，求：
（1）开展探究前的阻值：
（2）第一次操作方案和值；
（3）阻值。
【答案】（1）3Ω；（2）将的阻值减小；3Ω；（3）1.5Ω
【解析】（1）由电路图可知，电阻和串联，电压表测量两端的电压，电流表测量电路中的总电流I。探究前，电源电压9V保持不变，闭合开关，此时电压表的示数为6V，电流表示数为1A，根据串联电路电压规律，两端的电压为
根据欧姆定律，的阻值为
（2）要使电流表示数增加，根据欧姆定律，电路的总电阻必须减小，同时要保证电压表示数增大；减小的阻值，总电阻减小，电路中电流I增大，由于阻值不变，根据可知，此时增大，符合题意；若减小的阻值，总电阻减小，电流I增大，但根据串联分压规律，的阻值减小，其分得的电压会减小，不符合题意，因此，操作方案是减小的阻值。
开展探究前，的阻值为
第一次操作后，电流表示数增加0.5A，电路电流变为
此时电路的总电阻为
由于阻值不变，的阻值变为
所以阻值的减小量为
（3）第二次操作后，的阻值变为
的阻值变为
将变化后的和并联在电源两端，干路电流为4A，根据并联电路的电流规律，干路电流等于各支路电流之和，即
代入数据得
解得
20.小明发现爷爷的老年机充电总是刚开始比较快，越到接近充满时充电的速度越慢，于是他用便携USB充电测试仪测得了该型号老年机某次整个充电过程中电流、电压与充电量的关系如图所示，图中虚线代表充电量（指充得的电占满电量的百分比）。小时内，充电电流一直稳定在，充电电压在到之间变化增长，这两小时内变化的电压恰好等效4V恒定电压；2~4小时内，电流开始断崖式下跌，而电压却稳定在保持不变，最终手机在充电4个小时时电量达到。已知该品牌老年机电池容量为（电池的容量本质是能够存储的电荷量），充电测试仪检测到的电流做的功全部转化为电池储存的电能。求：（电流定义为单位时间内通过导体横截面积的电荷量，即；电流做功为电荷量，为电压）
（1）该老年机的最大充电功率；
（2）该老年机充满电能够存储多少库仑电荷量，以及充电2小时手机的充电量；
（3）在小时内手机存储多少焦耳电能？若该手机电池铭牌标有“5V 800mAh”字样，则该老年机储存电能的衰减率是多少？（储存电能的衰减率是指电池在循环充放电后，实际储能相较于初始额定储能下降程度的百分比指标，
公式为
【答案】（1）1.47W；（2）2880C；87.5%；（3）1512J；19.5%
【解析】（1）电功率的计算公式为P=UI。要计算最大充电功率，需要找到充电过程中电压和电流乘积的最大值。
根据图像和题意可知，在t=2h时，充电电流为I=350mA，充电电压达到最大值U=4.2V。在此之前，电压较低；在此之后，电流减小。因此，在t=2h时充电功率最大。
最大充电功率为
（2）该老年机充满电能够存储的电荷量即为电池容量。
已知电池容量为800mAh，将其单位换算为库仑（C）：
在0~2小时内，充电电流恒为，充电时间t₁=2h。
此阶段充入的电荷量为
充电2小时手机的充电量百分比为
（3）在2~4小时内，手机从87.5%充至100%，此过程充入的电荷量为
将电荷量单位换算为库仑（C）：
此阶段充电电压恒为U₂= 4.2V，储存的电能为
根据电池铭牌“5V 800mAh”，该电池的额定储能为
本次充电过程实际储存的总电能为0~2小时和2~4小时两个阶段储存电能之和。0~2小时阶段，充入电荷量
等效电压U等效= 4V，储存的电能为
实际储存的总电能为
储存电能的衰减率为物质
质量/g
初始温度/℃
加热时间/min
末温/℃
水
200
20
6
45
色拉油
200
20
6
72.5
用电器
发光二极管
小灯泡
发光时间
21
3
