重庆市渝北区2024-2025学年九年级上学期期中物理试卷（学生版）

这是一份重庆市渝北区2024-2025学年九年级上学期期中物理试卷（学生版），共11页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。
1．（2分）下列估测数据最接近实际的是（ ）
A．实验室小灯泡正常工作的电流约为2A
B．重庆歌乐山上水的沸点约为120℃
C．家用电冰箱正常工作的电压是220V
D．中学生小明游泳时所受的浮力约为50N
2．（2分）下列几种现象中涉及到的物态变化需要吸热的是（ ）
A．樟脑丸变小B．蒸笼上的“白气”
C．树枝上的霜D．河水结冰
3．（2分）下列说法中正确的是（ ）
A．绝缘体不容易导电是因为其内部没有电荷
B．丝绸摩擦过的玻璃棒带正电是因为玻璃棒得到了正电荷
C．能够相互吸引的两个物体一定都带电
D．物理学上规定正电荷定向移动的方向为电流方向
4．（2分）下列关于电流、电压和电阻的说法中正确的是（ ）
A．通过导体的电流越大，导体的电阻越小
B．导体之所以导电是因为导体没有电阻
C．导体的电阻与导体两端的电压成正比
D．电阻是导体本身的一种性质，与导体是否通电无关
5．（2分）我们要重视用电安全，下列关于安全用电的说法中，正确的是（ ）
A．使用验电笔时手必须接触笔尖金属体
B．用电器的开关必须要接在用电器和火线之间
C．高压电线断裂后掉落地面，只要不去触摸就不会有触电的风险
D．冰箱空调之类的大家电必须接三孔插座，电饭煲和电烧水壶之类的小家电不用

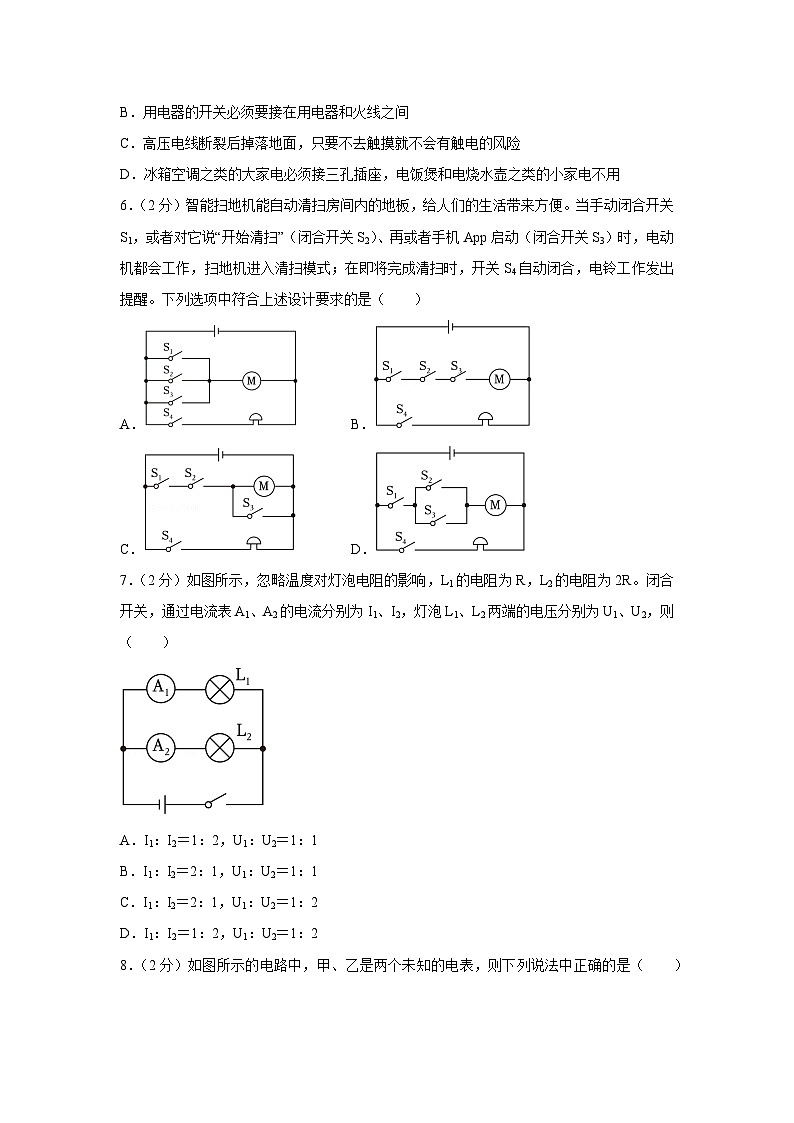

6．（2分）智能扫地机能自动清扫房间内的地板，给人们的生活带来方便。当手动闭合开关S1，或者对它说“开始清扫”（闭合开关S2）、再或者手机App启动（闭合开关S3）时，电动机都会工作，扫地机进入清扫模式；在即将完成清扫时，开关S4自动闭合，电铃工作发出提醒。下列选项中符合上述设计要求的是（ ）
A． B．
C． D．
7．（2分）如图所示，忽略温度对灯泡电阻的影响，L1的电阻为R，L2的电阻为2R。闭合开关，通过电流表A1、A2的电流分别为I1、I2，灯泡L1、L2两端的电压分别为U1、U2，则（ ）
A．I1：I2＝1：2，U1：U2＝1：1
B．I1：I2＝2：1，U1：U2＝1：1
C．I1：I2＝2：1，U1：U2＝1：2
D．I1：I2＝1：2，U1：U2＝1：2

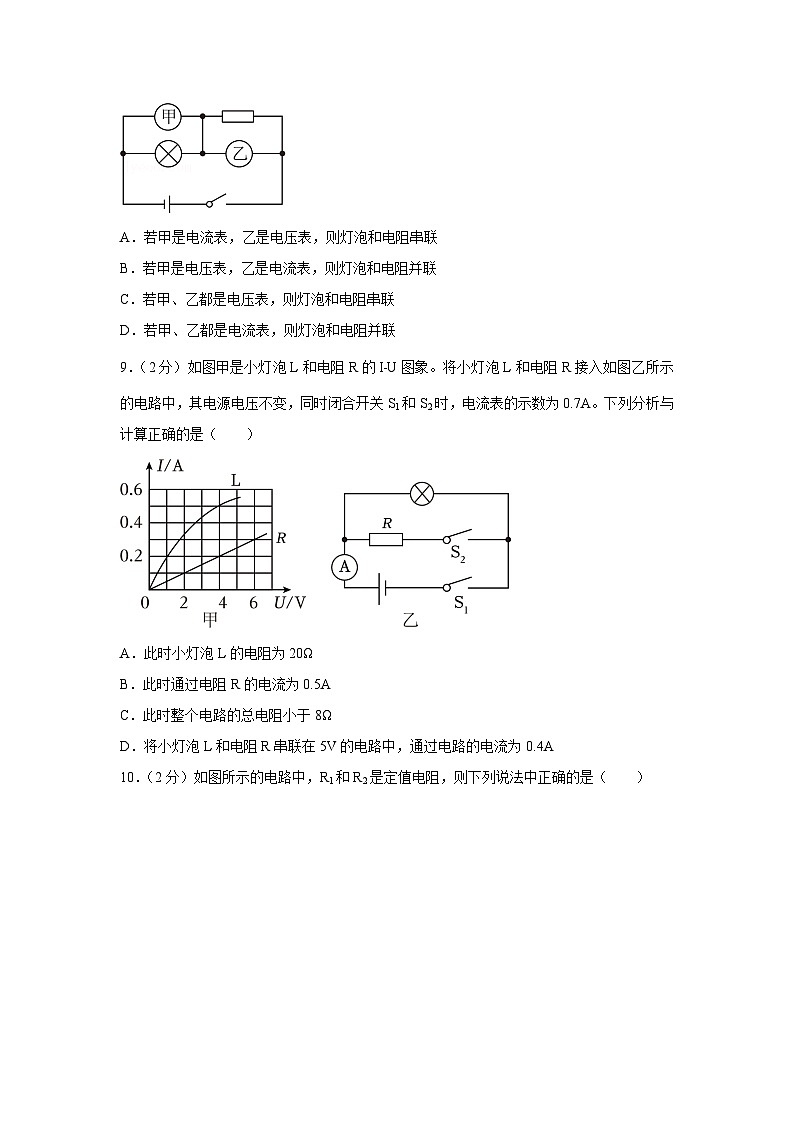

8．（2分）如图所示的电路中，甲、乙是两个未知的电表，则下列说法中正确的是（ ）
A．若甲是电流表，乙是电压表，则灯泡和电阻串联
B．若甲是电压表，乙是电流表，则灯泡和电阻并联
C．若甲、乙都是电压表，则灯泡和电阻串联
D．若甲、乙都是电流表，则灯泡和电阻并联
9．（2分）如图甲是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入如图乙所示的电路中，其电源电压不变，同时闭合开关S1和S2时，电流表的示数为0.7A。下列分析与计算正确的是（ ）
A．此时小灯泡L的电阻为20Ω
B．此时通过电阻R的电流为0.5A
C．此时整个电路的总电阻小于8Ω
D．将小灯泡L和电阻R串联在5V的电路中，通过电路的电流为0.4A
10．（2分）如图所示的电路中，R1和R2是定值电阻，则下列说法中正确的是（ ）
A．三个开关都闭合，且滑动变阻器的滑片置于最左端时，R1和R2串联
B．三个开关都闭合，且滑动变阻器的滑片置于最左端时。电流表测干路电流
C．若只闭合开关S和S1，电压表示数为零
D．若只闭合开关S和S2，电压表与滑动变阻器并联
11．（2分）如图所示电路，电源电压保持不变，只闭合S1，滑动变阻器的滑片向右移动，下列说法中正确的是（ ）
A．V1示数变大，V2示数变小，电流表示数变大
B．电压表V1和V2示数之和不变
C．若闭合S1、S2，滑动变阻器的滑片向右移动，则电路中电流变大
D．若闭合S1、S2，滑动变阻器的滑片向右移动，则电压表V1和电流表示数之比不变
12．（2分）如图所示，电源电压恒为18V，定值电阻R1＝20Ω，滑动变阻器R2标有“40Ω，0.5A”，电流表A的量程为0﹣0.6A，电压表的量程均为0～15V，现闭合开关S，在保证电路安全的前提下移动滑动变阻器的滑片，下列说法正确的是（ ）
A．电流表的示数变化范围是0.15A﹣0.5A
B．电压表V1的示数变化范围是3V～15V
C．若想使V2的示数达到满偏，可以把R2替换为“95Ω，0.5A”的滑动变阻器
D．若想使V2的示数达到满偏，可以换用电压在22.5V～25V之间的电源
二、填空题（本题共6个小题，每小题2分，共12分）
13．（2分）法国物理学家 被誉为“电学中的牛顿”，为了纪念他的贡献，人们把他的名字作为了电流的单位，单位符号用字母 表示。
14．（2分）如图，将用毛皮摩擦过的橡胶棒A接触验电器B，验电器B的金属箔张开，其原理是 ，这个过程中电流的方向是 （选填“A到B”或“B到A”）。
15．（2分）如图所示电路，R1＝10Ω，只闭合开关S，电流表示数为0.15A；再闭合开关S1，电流表示数变化了0.3A。则通过R1的电流为 A，电阻R2的阻值为 Ω。
16．（2分）甲、乙两个定值电阻，甲标有“10Ω，0.8A”，乙标有“15Ω，0.6A”，将它们串联在同一电路中，甲、乙电阻两端的电压之比为 ，整个电路允许接入的最大电源电压为 V。
17．（2分）如图甲所示电路，电源电压保持不变，R1为定值电阻。在保证电路安全的情况下，闭合开关，调节滑动变阻器R2，电压表的示数与滑动变阻器阻值的关系如图乙所示。则电源电压为 V，定值电阻的阻值为 Ω。
18．（2分）如图甲所示电路，电源电压恒定且大于6V，电压表量程0～15V，电流表量程0﹣0.6A，R＝28Ω；小灯泡的正常工作电流为0.5A，其电流随电压的变化规律如图乙所示；闭合开关S、S1，在保证电路安全的前提下，从最右端移动滑动变阻器的滑片至最小值处，此时电压表示数为U1；保持滑片位置不变，再断开开关S1，闭合开关S2，继续调节滑动变阻器的阻值，使电压表示数再次为U1；两次调节过程中电流表与电压表示数变化的关系如图丙所示。则a点的电流为 A；滑动变阻器的最大阻值为 Ω。
三、实验题（本题共3个小题，19题6分，20题8分，21题8分，共22分）
19．（6分）小南同学用如图甲所示的装置对冰加热，根据实验记录的数据分别绘制了冰熔化前后温度计的示数随时间变化的图象，如图丙、丁所示。请你回答：
（1）这个实验中选用的冰块颗粒 （选填“大”或“小”）一些实验效果更好，目的是 。
（2）图乙中，温度计的示数为 ℃。
（3）在图丙中第10分钟时，杯里的物质处于 （选填“固态”、“液态”或“固液共存态”）。
（4）通过图象丁可知水的沸点是 ℃，且当地气压 一个标准大气压。
20．（8分）小南、小渝和小开利用如图甲所示的电路测量未知电阻Rx的阻值。电源是两节新干电池。滑动变阻器的规格为“15Ω，1A”。
（1）本实验的原理是 。
（2）小南根据图甲连接了电路，如图乙，若闭合开关，电压表的指针将 （选填“偏转”或“不偏转”），小渝检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，并画出正确的连线；
（3）正确连接电路后进行实验，闭合开关S前，滑动变阻器的滑片移到最 边（填“左”或“右”）；
（4）紧接着小南和小渝测出了如表所示几组实验数据：
利用数据算出待测电阻的阻值为 Ω。这时，细心的小开指出有一组数据是编撰的，这组数据是第 组。
（5）其他组的同学提出不用电流表也能测出Rx的阻值，并设计了如图丙所示的电路，R0阻值已知，实验步骤如下：
①只闭合开关S，电压表示数为U1；
②再闭合开关S1，电压表示数为U2，则Rx＝ （用R0、U1和U2表示）。
（6）小南认为用这种方法测电阻也需要多次实验，所以增加了滑动变阻器并设计了如图丁所示三种电路，其中不能测出Rx阻值的是 （填写字母序号）。
21．（8分）爱学习的小南准备探究“通过导体的电流与电压的关系”，所用器材有10Ω的定值电阻，电压为6V的电源，规格为“40Ω，1A”的滑动变阻器等电学元件，电路图如图甲所示：
（1）在连接电路时，开关应该 （选填“断开”或“闭合”）；正确连接电路后，闭合开关发现电流表示数较大，且移动滑动变阻器滑片后两表示数均不变化，若只有一处故障，则该故障可能为 。
（2）排除故障后，小南继续进行实验，在某次调节滑动变阻器的滑片后，电流表读数如图乙所示，为 A；在本实验中滑动变阻器除了保护电路外还起到了_____________的作用。
（3）同桌小渝也在用相同规格的器材进行这个实验，但小南发现他得到的数据有些“奇怪”，如表丙所示，经检查发现元件没有故障，读数也没有错误，则造成数据“奇怪”的原因是 。经过认真思考，小南和小渝认为数据虽然“奇怪”，但依然可以探究出：在导体电阻一定时，通过导体的电流与电压是成 比的。
（4）之后小南和小渝又找来了三个阻值分别是5Ω、20Ω、40Ω的定值电阻，利用图甲的电路探究“通过导体的电流与其电阻的关系”，电流表选用0﹣0.6A的量程，并控制电压表的示数在2.5V不变。当用20Ω的电阻替换10Ω的电阻进行实验时，与上次实验相比，应适当的
（选填“增大”或“减小”）滑动变阻器接入的阻值。当用40Ω的电阻进行实验时，发现不论怎么调节滑动变阻器都不能使电压表示数达到2.5V，为了能够顺利完成四次实验且保证电路安全，必须控制电压表的示数为 。
四、计算题（本题共3小题，22题6分，23题8分，24题8分，共22分）
22．（6分）如图所示电路，电源电压U＝9V，R1＝10Ω，R2＝20Ω，闭合开关S。求：
（1）电流表的示数；
（2）R2两端电压。
23．（8分）如图所示，电流表量程0～3A，滑动变阻器R上标有“40Ω，2A”字样，R1＝30Ω，电源电压恒定不变。只闭合开关S、S3，滑动变阻器滑片置于最大值处，电流表示数为0.3A；保持滑片位置不变，闭合开关S、S2，电流表示数为0.2A。求：
（1）电源电压；
（2）R3的阻值；
（3）保证电路安全的情况下，任意闭合开关，电流表能达到的最大示数与最小示数之比。
24．（8分）如图甲所示为小渝同学设计的测液体密度的装置。A为轻质薄壁溢水杯，圆柱体B的重力为30N，用细线与力敏传感器R相连，R的阻值随拉力的变化图像如图丙所示，B的上表面与溢水口相平；图乙为R所在的电路，电源电压U＝6V，R0＝100Ω电压表V的量程为0～5V，电流表A的量程为0～0.03A。向溢水杯中加满水，电流表示数为0.02A。求：
（1）此时电阻R的阻值；
（2）圆柱体B的体积；
（3）为调整该装置的测量范围，小渝在其余部分不改动的前提下，更换电阻R0为Rx，再次将溢水杯中装满水，此时电流表示数为I1；将溢水杯中的水换为另一密度为2×103kg/m3液体时，电流表的示数为I2；若I1：I2＝13：8，求该装置调整后的液体密度测量范围。
次数
1
2
3
4
电压U/V
1.0
1.6
2.2
2.8
电流I/A
0.10
0.16
0.22
0.28
次数
1
2
3
4
5
电压U/V
4.8
4.2
3.6
3.0
2.4
电流I/A
0.12
0.18
0.24
0.30
0.36
