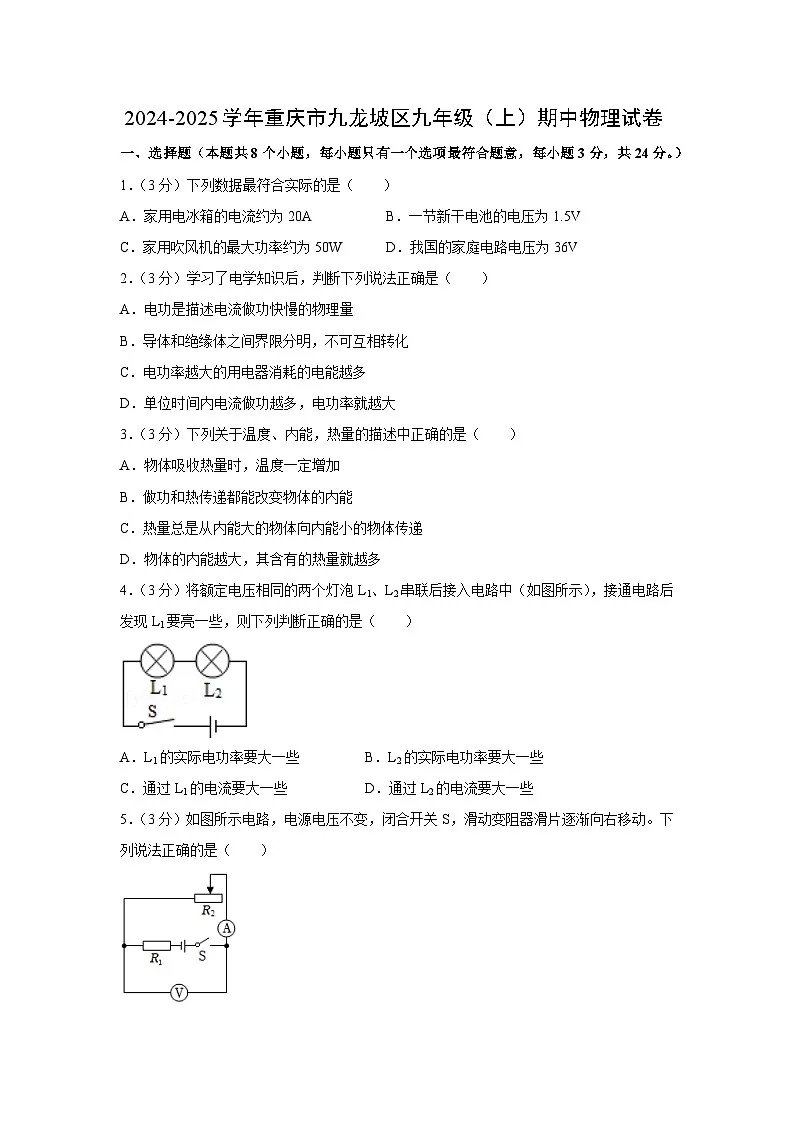

重庆市九龙坡区2024-2025学年九年级上学期期中物理试卷（学生版）

这是一份重庆市九龙坡区2024-2025学年九年级上学期期中物理试卷（学生版），共9页。试卷主要包含了选择题，填空作图题，实验探究题，论述计算题等内容，欢迎下载使用。
1．（3分）下列数据最符合实际的是（ ）
A．家用电冰箱的电流约为20A B．一节新干电池的电压为1.5V
C．家用吹风机的最大功率约为50W D．我国的家庭电路电压为36V
2．（3分）学习了电学知识后，判断下列说法正确是（ ）
A．电功是描述电流做功快慢的物理量
B．导体和绝缘体之间界限分明，不可互相转化
C．电功率越大的用电器消耗的电能越多
D．单位时间内电流做功越多，电功率就越大
3．（3分）下列关于温度、内能，热量的描述中正确的是（ ）
A．物体吸收热量时，温度一定增加
B．做功和热传递都能改变物体的内能
C．热量总是从内能大的物体向内能小的物体传递
D．物体的内能越大，其含有的热量就越多
4．（3分）将额定电压相同的两个灯泡L1、L2串联后接入电路中（如图所示），接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A．L1的实际电功率要大一些 B．L2的实际电功率要大一些
C．通过L1的电流要大一些 D．通过L2的电流要大一些

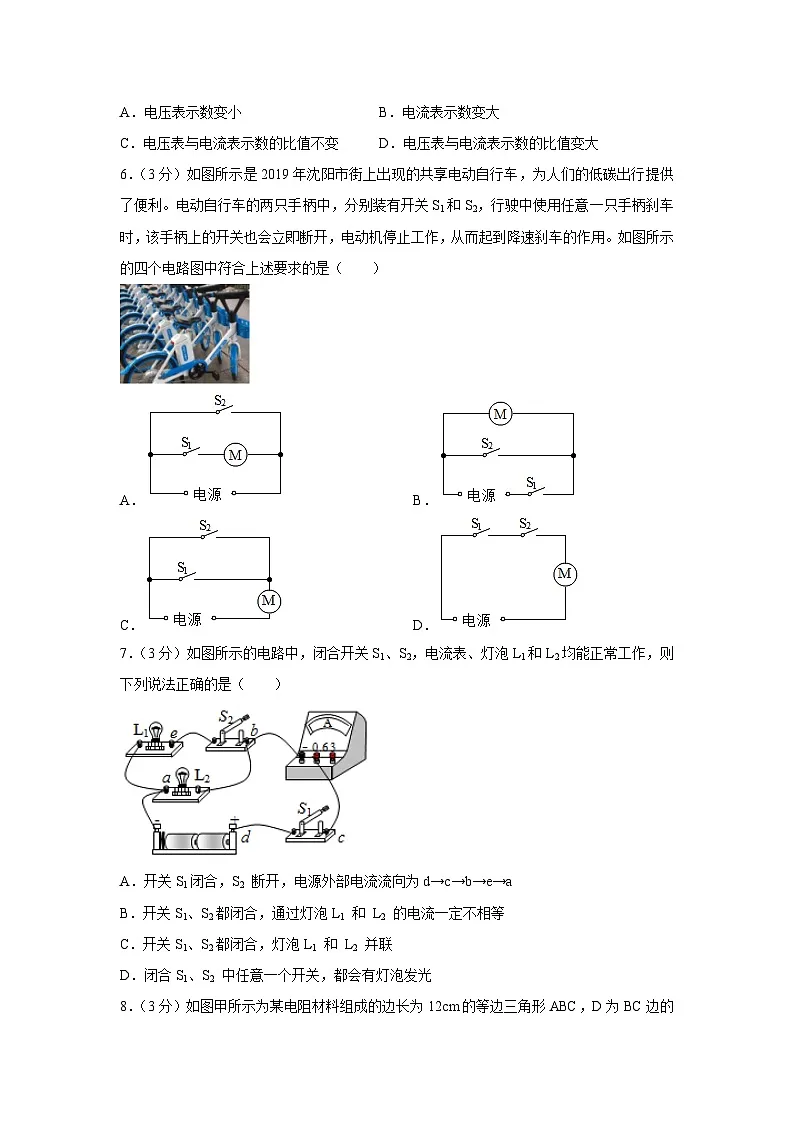

5．（3分）如图所示电路，电源电压不变，闭合开关S，滑动变阻器滑片逐渐向右移动。下列说法正确的是（ ）
A．电压表示数变小 B．电流表示数变大
C．电压表与电流表示数的比值不变 D．电压表与电流表示数的比值变大
6．（3分）如图所示是2019年沈阳市街上出现的共享电动自行车，为人们的低碳出行提供了便利。电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任意一只手柄刹车时，该手柄上的开关也会立即断开，电动机停止工作，从而起到降速刹车的作用。如图所示的四个电路图中符合上述要求的是（ ）
A．B．
C．D．
7．（3分）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（ ）
A．开关S1闭合，S2 断开，电源外部电流流向为d→c→b→e→a
B．开关S1、S2都闭合，通过灯泡L1 和 L2 的电流一定不相等
C．开关S1、S2都闭合，灯泡L1 和 L2 并联
D．闭合S1、S2 中任意一个开关，都会有灯泡发光

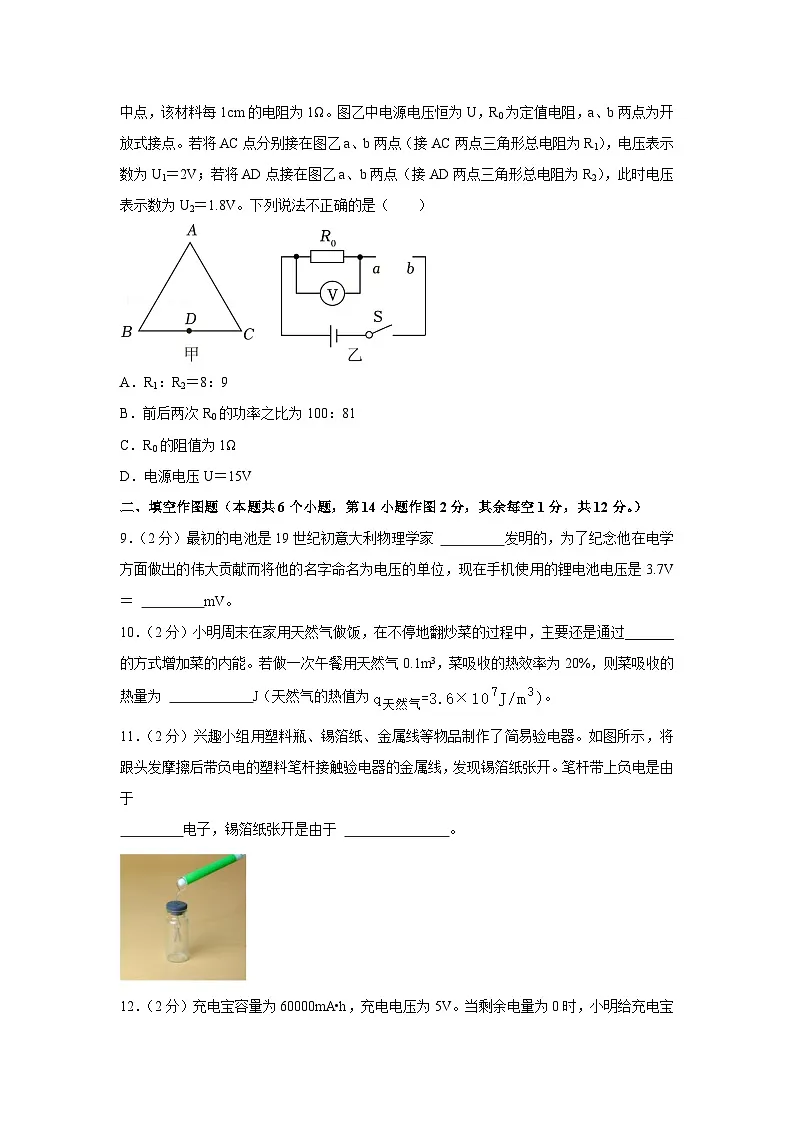

8．（3分）如图甲所示为某电阻材料组成的边长为12cm的等边三角形ABC，D为BC边的中点，该材料每1cm的电阻为1Ω。图乙中电源电压恒为U，R0为定值电阻，a、b两点为开放式接点。若将AC点分别接在图乙a、b两点（接AC两点三角形总电阻为R1），电压表示数为U1＝2V；若将AD点接在图乙a、b两点（接AD两点三角形总电阻为R2），此时电压表示数为U2＝1.8V。下列说法不正确的是（ ）
A．R1：R2＝8：9
B．前后两次R0的功率之比为100：81
C．R0的阻值为1Ω
D．电源电压U＝15V
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分。）
9．（2分）最初的电池是19世纪初意大利物理学家 发明的，为了纪念他在电学方面做出的伟大贡献而将他的名字命名为电压的单位，现在手机使用的锂电池电压是3.7V＝ mV。
10．（2分）小明周末在家用天然气做饭，在不停地翻炒菜的过程中，主要还是通过_______的方式增加菜的内能。若做一次午餐用天然气0.1m3，菜吸收的热效率为20%，则菜吸收的热量为 J（天然气的热值为。
11．（2分）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦后带负电的塑料笔杆接触验电器的金属线，发现锡箔纸张开。笔杆带上负电是由于
电子，锡箔纸张开是由于 。
12．（2分）充电宝容量为60000mA•h，充电电压为5V。当剩余电量为0时，小明给充电宝进行充电，若给充电宝充满电，则需要消耗电能为 J；若该过程中家中只有这个充电宝在充电，如图所示的电能表需转过 r。
13．（2分）电路元件A和B中的电流与两端电压的关系如图乙所示。若A、B串联时，通过A的电流为0.25A，则电源电压为 V。用电路元件A做成电阻R1，接入如图乙所示的另一个电路：电源电压为6V并保持不变，滑动变阻器 R2的规格为“30Ω，0.5A”，电流表量程为0～0.6A，电压表的量程为0～3V。闭合开关S，保证电路安全，则滑动变阻器R2的取值范围 Ω。
14．（2分）在图中的〇里填上适当的电表符号，使之成为两盏灯都能发光的电路图；在图中的虚线框里填上这个电表的“+”或“﹣”接线柱。
三、实验探究题（本题共3个小题，15题6分，16题8分，17题8分，共22分。）
15．（6分）某中学小明同学在物理课堂上对”并联电路电流规律”进行了探究，如图甲是小明设计的电路图。
（1）设计好电路图后，小明开始连接实物电路。他应使电流表与用电器 （选填“串联”或“并联”）接入电路；
（2）连接好电路后，小明在闭合开关前再次检查电路连接时发现，电流表的指针如图乙所示，原因可能是 ；
（3）若要测量通过L2的电流，应将电流表接在图甲中的 （选填“A”“B”或“C”）位置，闭合开关后，电流表指针如图丙所示，此时电流表示数为 A；
（4）小明通过更换不同规格的灯泡进行多次测量得出如表所示数据，通过分析小明测量的数据，可以得出的结论是 ；他多次测量的目的是 。
16．（8分）小明与小李在游泳时发现游泳圈在水中漂浮着，小李把游泳圈用力往水里按压，发现越往下按越费力，小李问小明这是什么原因呢？小明对影响浮力大小的因素知识遗忘了，于是回家后进行了如下探究：
（1）称量前，应将电子秤放在 桌面上，如图甲所示，小明用电子秤测量了水与杯子的质量。他还发现将长方体浸入水中，手提着绳子的力在减小，说明物体受到了_______力；
（2）小明将一个长方体物块分别按照图乙和丙的方式将物体一半的体积浸入水中，发现两次电子秤的示数相同。这个结果说明，当物体浸入的体积相同时，物体所受浮力大小与物体浸入液体的深度 （选填“有关”或“无关”）；此时物块受到的浮力为 N；
（3）在戊中装有1kg的某种液体，小明将同一物体分别浸没在水和这种液体中，如图丁、戊所示。他发现浮力大小还与 有关。小明还根据前面所学的知识算出了这种液体的密度为 kg/m3；
（4）小明做完这个实验后，用气球模拟游泳圈，想用实验的方式来探究为什么越往下按越费力，如图己所示。他将气球用细木棍往水里按，发现电子秤的示数增大，说明此时气球受到的浮力 ；他记录了气球恰好浸没时电子秤的示数，然后再把气球往下按（未触底），发现电子秤的示数在逐渐减小，原因是 。
17．（8分）小万同学利用图甲中的器材探究通过电阻的电流与两端电压的关系。
（1）请用笔画线将图甲电路连接完整，要求滑片向左移电流表示数变大；
（2）根据连接好的电路分析，闭合开关前，滑动变阻器的滑片应该移到最 （选填“左端”或“右端”），此时滑动变阻器接入电路的是最 （选填“大”或“小”）阻值；
（3）小万闭合开关后发现电压表有示数，电流表无示数，故障原因是 ；
（4）排除故障后，小万通过移动滑片测得多组电流与电压的值，通过归纳总结得出：当电阻一定时，通过电阻的电流与电阻两端的电压成 ；
（5）小何同学又准备了5Ω、10Ω、20Ω的电阻来研究导体中电流与电阻的关系，保持电源电压不变，此时电路中的滑动变阻器作用除了保护电路外，还可以 。
①电路中接入5Ω的电阻，使电阻两端电压达到某一固定值，此时电流表示数如图乙所示；
②将5Ω的电阻替换为10Ω的电阻，要使10Ω电阻两端电压达到固定值，变阻器接入的阻值应比前次实验 ；
③将10Ω的电阻替换为20Ω再次进行实验，电流表的示数为0.15A。
交流时小何发现第③次实验数据有误，是由于接入20Ω电阻后忘记调节变阻器，滑片仍在第②次实验时的位置，此时变阻器接入的阻值是 Ω。
四、论述计算题（本题共3个小题，25小题6分，26小题8分，27小题8分，共22分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
18．（6分）如图所示，电源电压为6V，R1＝20Ω，闭合开关后，电流表示数为0.2A，求：
（1）R1两端的电压为多少V？
（2）通电10s，通过R2的电流所做的功为多少J？
19．（8分）如图所示，电源电压为4V，R是最大阻值为50Ω的滑动变阻器，R0是定值电阻，灯L标有“2.5V，0.5W”字样（忽略温度对灯泡电阻的影响），电压表量程为0～3V，电流表量程为0～0.6A。求：
（1）小灯泡正常发光时的电流为多少A？
（2）闭合开关S、S1，断开S2，小灯泡刚好正常发光，R0的阻值为多少Ω？
（3）闭合开关S、S2，断开S1，在电路安全的前提下，小灯泡的最小实际功率为多少W？
20．（8分）小明购买了一个可以设定健康提示的电子体重秤，如图甲所示，当所测质量大于等于80kg时蜂鸣器发出提示音。小明通过查询资料了解电子体重秤，电子秤简化电路图如图乙所示（蜂鸣器未画出）。已知电源电压为6V，电压表示数大于等于3V的时候蜂鸣器启动，R0为保护电路的定值电阻，Rx为压敏电阻，压敏电阻大小与质量的关系如表所示。求：
（1）R0的阻值为多少Ω？
（2）当测得体重为70kg时，电压表的示数为多少V？
（3）通过查阅资料得知，身高1.70m的小明，标准体重为60kg。请在原来电路的基础上进行改进，将体重秤设置为大于等于60kg时蜂鸣器发出提示音，并通过计算说明可行性。
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.15
0.25
2
0.24
0.20
0.44
3
0.25
0.32
0.57
质量（kg）
100
90
80
70
60
50
40
30
电阻（Ω）
50
45
40
35
30
25
20
15
