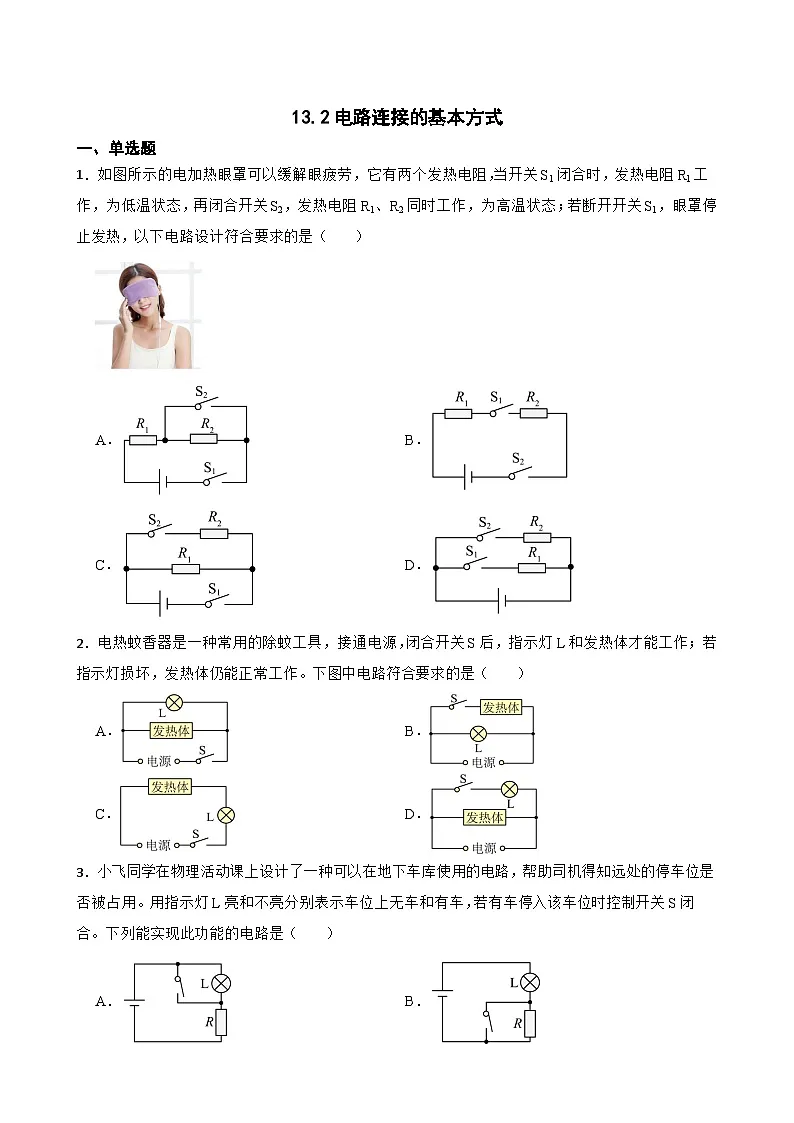

一、单选题
1．如图所示的电加热眼罩可以缓解眼疲劳，它有两个发热电阻，当开关S1闭合时，发热电阻R1工作，为低温状态，再闭合开关S2，发热电阻R1、R2同时工作，为高温状态；若断开开关S1，眼罩停止发热，以下电路设计符合要求的是（ ）
A．B．
C．D．
2．电热蚊香器是一种常用的除蚊工具，接通电源，闭合开关S后，指示灯L和发热体才能工作；若指示灯损坏，发热体仍能正常工作。下图中电路符合要求的是（ ）
A．B．
C．D．
3．小飞同学在物理活动课上设计了一种可以在地下车库使用的电路，帮助司机得知远处的停车位是否被占用。用指示灯L亮和不亮分别表示车位上无车和有车，若有车停入该车位时控制开关S闭合。下列能实现此功能的电路是（ ）
A．B．
C．D．

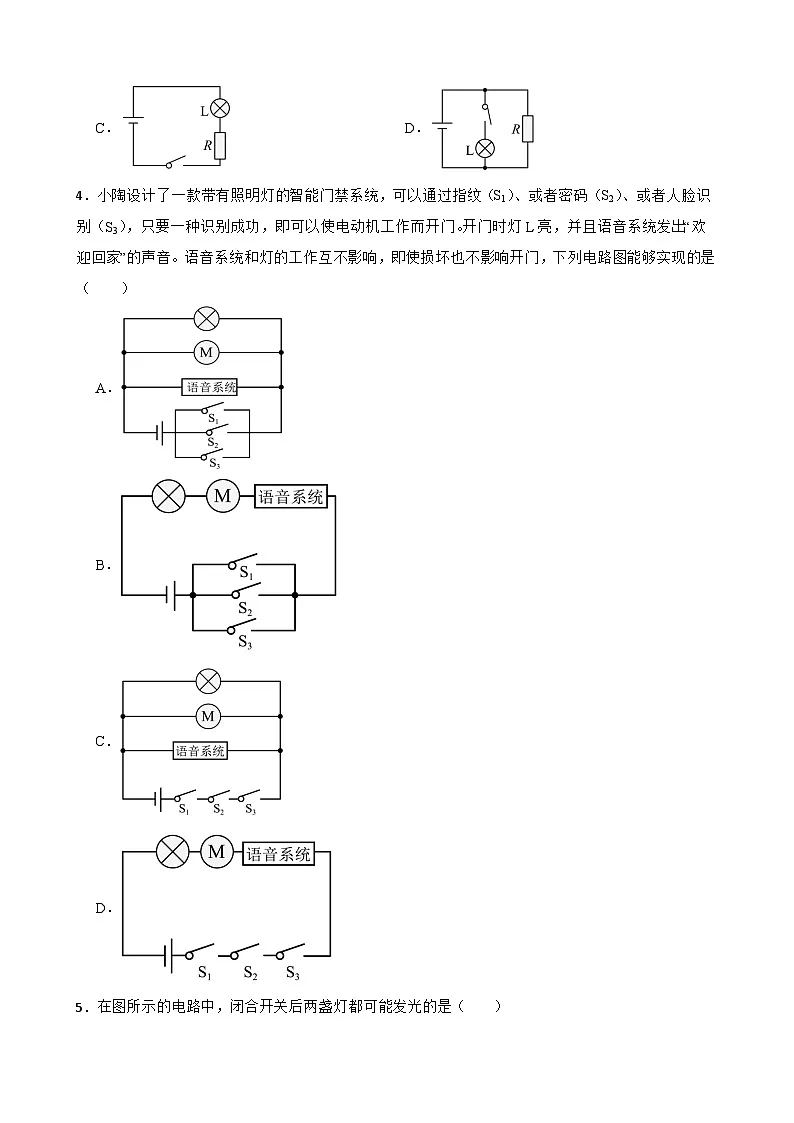

4．小陶设计了一款带有照明灯的智能门禁系统，可以通过指纹（S1）、或者密码（S2）、或者人脸识别（S3），只要一种识别成功，即可以使电动机工作而开门。开门时灯L亮，并且语音系统发出“欢迎回家”的声音。语音系统和灯的工作互不影响，即使损坏也不影响开门，下列电路图能够实现的是（ ）
A．
B．
C．
D．

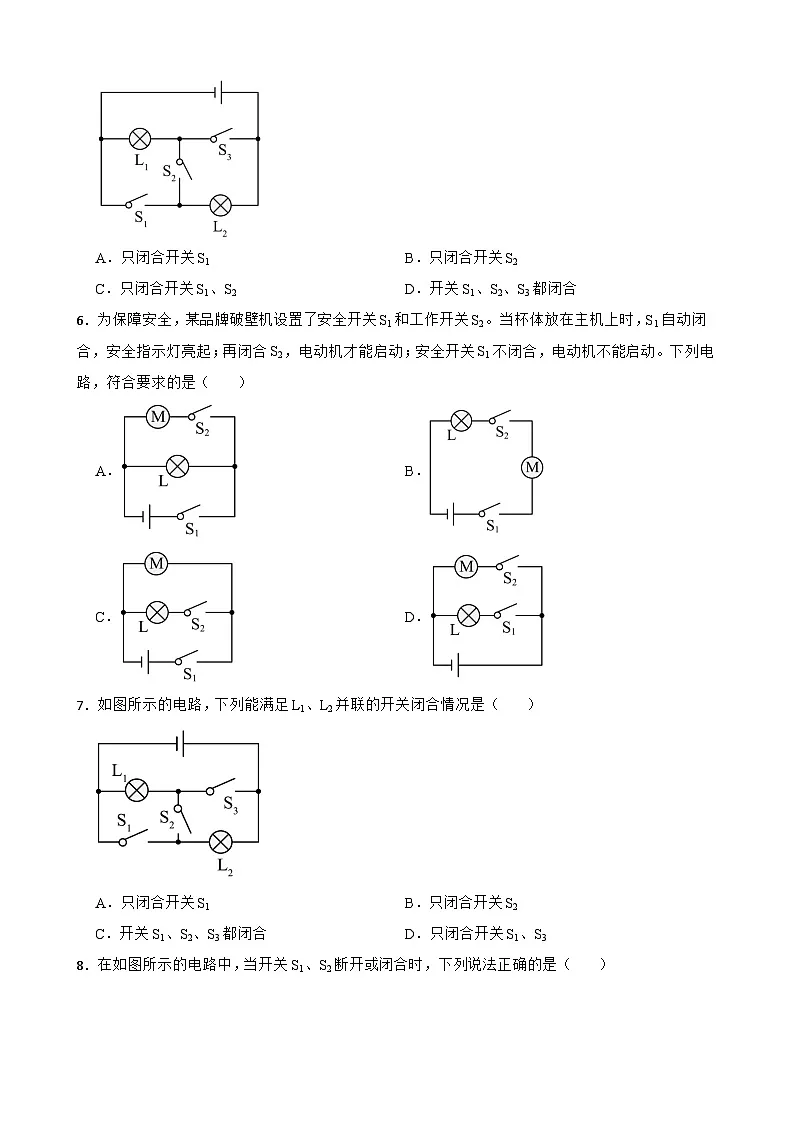

5．在图所示的电路中，闭合开关后两盏灯都可能发光的是（ ）
A．只闭合开关S1B．只闭合开关S2
C．只闭合开关S1、S2D．开关S1、S2、S3都闭合
6．为保障安全，某品牌破壁机设置了安全开关S1和工作开关S2。当杯体放在主机上时，S1自动闭合，安全指示灯亮起；再闭合S2，电动机才能启动；安全开关S1不闭合，电动机不能启动。下列电路，符合要求的是（ ）
A．B．
C．D．
7．如图所示的电路，下列能满足L1、L2并联的开关闭合情况是（ ）
A．只闭合开关S1B．只闭合开关S2
C．开关S1、S2、S3都闭合D．只闭合开关S1、S3
8．在如图所示的电路中，当开关S1、S2断开或闭合时，下列说法正确的是（ ）
A．当两个开关均断开时，灯L1和L2串联
B．当两个开关均闭合时，灯L1和L2并联
C．当开关S1断开、S2闭合时，灯L1和L2串联
D．当开关S1断开、S2闭合时，灯L1被短接，只有灯L2能发光
9．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（ ）
A．B．
C．D．
10．如图所示，有一电路暗盒，盒内有一电源和一定值电阻，A、B、C为表面的三个接线柱.现用一实验灯泡的红、蓝两线头分别去接触三个接线柱，测试结果如下表所示，则下列判断中正确的是（ ）.
​​
A．A、B间连接的是电阻，A、C间连接的是电源
B．B、C间连接的是电阻，A、C间连接的是电源
C．B、C间连接的是电阻，A、B间连接的是电源
D．A、C间连接的是电阻，B、C间连接的是电源
二、填空题
11．如图所示是小明设计的简易起重机的电路，灯L和电动机是 连接（“串联”或“并联”），只让灯发光时，要闭合开关 ；只闭合S1、S3，电动机 工作（填“可以”或“不可以”）
12．共享充电宝是时下比较流行的共享产品。有了它，市民们在商场、酒店、超市等很多公共场所能随时借到充电宝，可以解很多燃眉之急。如图所示充电柜中的8个充电宝之间是 （选填“串联”或“并联”）的；当用户将其归还至充电柜中时，充电宝相当于电路中的 （选填“电源”或“用电器”）。
13．教室里的电灯和电风扇均可独立工作，他们是 的。街道两边的路灯同时亮，同时灭，它们是 的。（两空均选填“串联”或“并联”）
14．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的 ；如图乙所示，充电宝给手机充电过程中，手机电池相当于 （电源/用电器）；如图丙所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果3部手机同时充电，那么这三部手机的连接方式是 。
15．在如图所示的暗盒中，装有由导线和三个阻值均为R的电阻组成的电路.盒外的1、2、3、4是该电路的四个接线柱.现用多用电表欧姆挡来检测暗盒内部结构，测量结果是：1、2间的电阻与1、4间的电阻相等；2、3间的电阻与3、4间的电阻相等；2.3间的电阻是1.2间电阻的2倍；2、4间的电阻为零.则1、3间的电阻是 ，并在图上画出黑盒的电路图
16．为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，定时器控制点火时间。为完善设计方案，还需要在 （填“a”或“b”）处安装一个开关S，断开此开关时，指示灯熄灭，定时器在电路中应处于 （填“通路”或“断路”）状态，目的是进行倒计时，避免点燃烟花造成人员伤害。
三、实验探究题
17．如图甲所示是一款学校常用的应急照明灯，当外部电路通电时两个应急灯不亮，当外部电路停电时两个应急灯发光。
【提出问题】这两个应急灯的连接方式是怎样的？
【猜想与假设】同学们讨论后认为有两种可能：
猜想一：这两个应急灯是串联的；
猜想二：这两个应急灯是并联的；
【设计实验与进行实验】
（1）小明用图乙所示器材连接了串联电路。在连接电路时，开关应处于 状态；
（2）请把图乙中器材连接完整；（导线不能交叉）
（3）连接好电路后，闭合开关两灯同时亮。林红同学发现只拧下L1，则L2不亮，然后她只拧下L2，发现L1也不亮。这一现象说明在串联电路中，电流只有一条路径，各用电器互相影响。
【实验结论】
（4）小明看到工人师傅将学校应急灯中的任意一个灯泡拧下，而另一个灯泡仍然发光，则应急灯的两个灯泡是 的。
四、科普阅读题
18．通常所说的混合动力汽车，一般是指油电混合动力汽车，如图甲，采用传统的内燃机（柴油机或汽油机）和电动机作为动力源；该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。
（1）蓄电池充电时将 能转化为 能，此时蓄电池是 （填“电源”或“用电器”）；
（2）图乙为该汽车的四冲程内燃机的各冲程的示意图，一个工作循环合理的顺序应为 （填字母）；如图丙所示，用力将活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与图乙中 图（填字母）的冲程能量转化相同；
（3）汽车中有如图丁所示的电路；电路中上端带金属细杆的金属滑块M与两侧金属弹簧相连并接入电路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时 。
A．红，绿灯都亮
B．红，绿灯都不亮
C．红灯亮，绿灯不亮
D．红灯不亮，绿灯亮
五、简答题
19．小明“十一”外出旅行，在宾馆房间里看到一组壁灯，共两盏，两盏灯同时发光，断开开关，判断这两盏灯是串联还是并联。
六、作图题
20．（1）在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都能正常工作。
（2）请根据图中的电路图用笔连接实物图。（电路中电流小于0.6A）
七、综合题
21．在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是 ____。
A．护士工作很忙，要用多种信号提醒
B．能够确定呼叫发出的位置
C．呼叫信号强弱合适
D．值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了如图 1 所示的电路。该电路能不能达到呼叫目的？答： 。
（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。对比这两个电路，图3电路的优点是 。
（4）关于图3所示的呼叫电路，下列说法中，不合理的是 ____。
A．电源能长时间稳定供电
B．指示灯的规格可任意选择
C．电铃工作时将电能转换为机械能
D．病房开关必须安全且使用方便
（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
参考答案
1．C
2．A
3．A
4．A
5．B
6．A
7．D
8．B
9．C
10．A
11．并联；S1、S2；可以
12．并联；用电器
13．并联；并联
14．开关；用电器；并联
15．32R；
16．a；通路
17．断开；；并联
18．电；化学；用电器；BDAC；D；D
19．答：把其中一只灯泡从灯座中取下来，观察另一只灯泡如果熄灭；如果另一只灯泡仍然发光。
20．（1）
（2）
21．（1）D
（2）能达到
（3）能够确定发出呼叫的床位
（4）B
（5）无实验次数
实验过程
实验现象(灯泡发光情况)
1
红线头接A接线柱
蓝线头接C接线柱
正常发光
蓝线头接B接线柱
不亮
2
红线头接B接线柱
蓝线头接C接线柱
灯光暗淡
蓝线头接A接线柱
不亮
