初中物理苏科版（2024）九年级上册（2024）二、电路连接的基本方式课后练习题

这是一份初中物理苏科版（2024）九年级上册（2024）二、电路连接的基本方式课后练习题，共15页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。

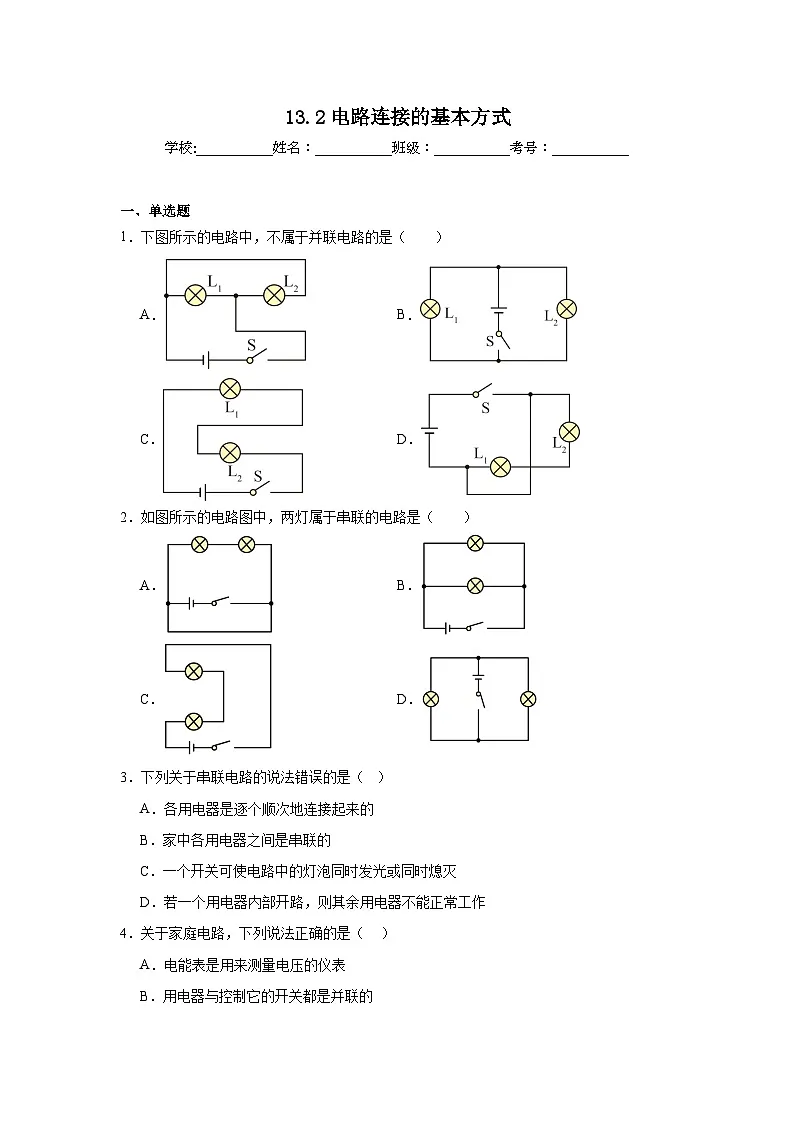

一、单选题
1．下图所示的电路中，不属于并联电路的是（ ）
A．B．
C．D．
2．如图所示的电路图中，两灯属于串联的电路是（ ）
A． B．
C． D．
3．下列关于串联电路的说法错误的是（ ）
A．各用电器是逐个顺次地连接起来的
B．家中各用电器之间是串联的
C．一个开关可使电路中的灯泡同时发光或同时熄灭
D．若一个用电器内部开路，则其余用电器不能正常工作
4．关于家庭电路，下列说法正确的是（ ）
A．电能表是用来测量电压的仪表
B．用电器与控制它的开关都是并联的
C．电路中总电流过大，可能是由于电路总功率过大导致的
D．保险丝一般选用电阻较小．熔点较高的熔丝制成

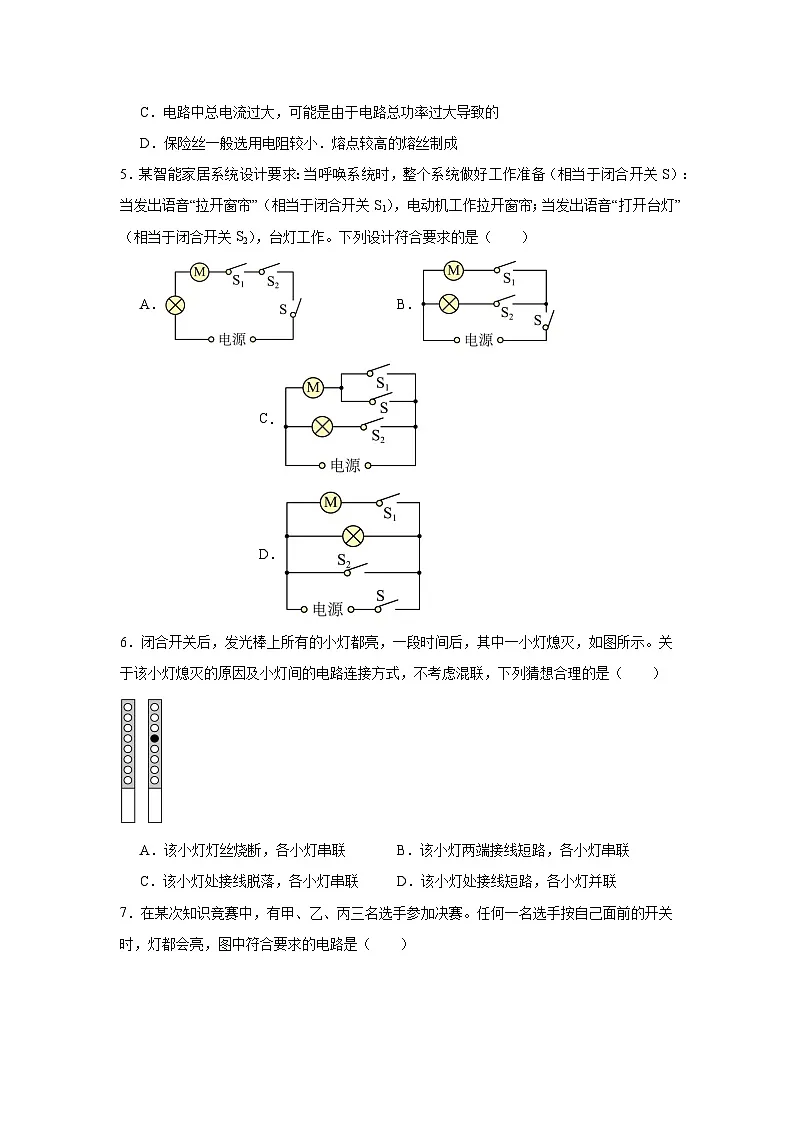

5．某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S2），台灯工作。下列设计符合要求的是（ ）
A．B．C．D．
6．闭合开关后，发光棒上所有的小灯都亮，一段时间后，其中一小灯熄灭，如图所示。关于该小灯熄灭的原因及小灯间的电路连接方式，不考虑混联，下列猜想合理的是（ ）
A．该小灯灯丝烧断，各小灯串联B．该小灯两端接线短路，各小灯串联
C．该小灯处接线脱落，各小灯串联D．该小灯处接线短路，各小灯并联

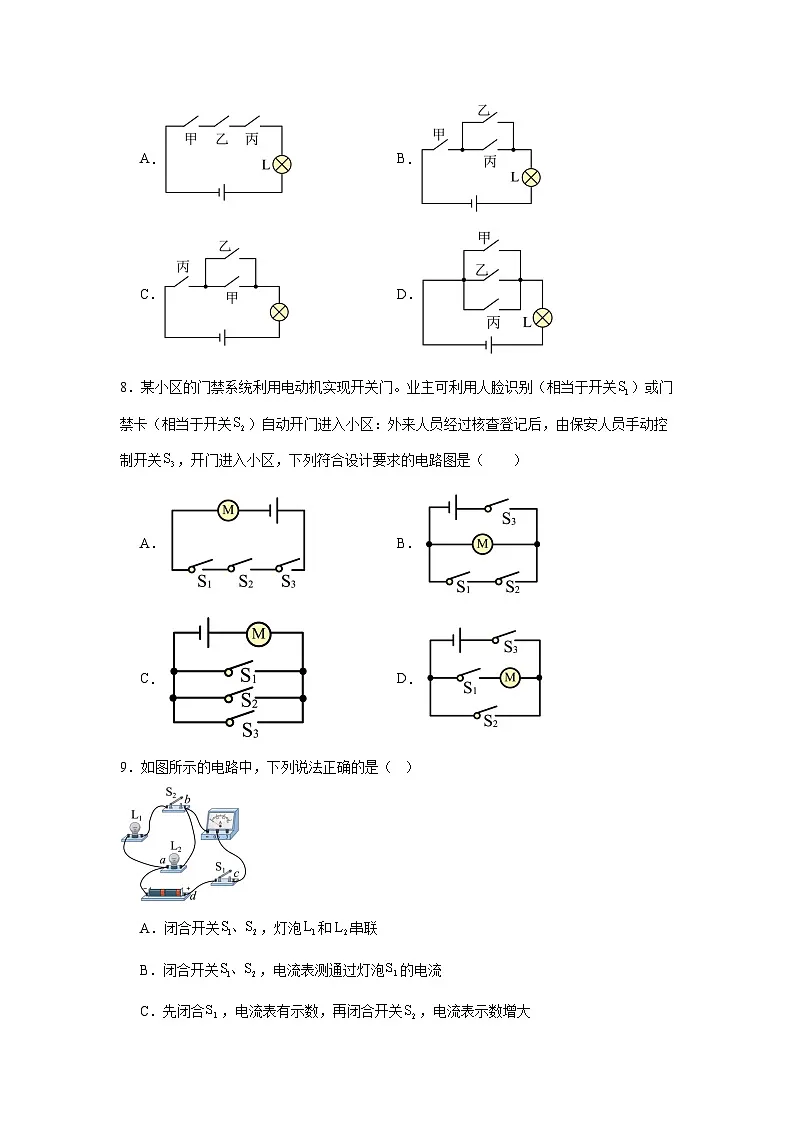

7．在某次知识竞赛中，有甲、乙、丙三名选手参加决赛。任何一名选手按自己面前的开关时，灯都会亮，图中符合要求的电路是（ ）
A．B．
C．D．
8．某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别（相当于开关）或门禁卡（相当于开关）自动开门进入小区：外来人员经过核查登记后，由保安人员手动控制开关，开门进入小区，下列符合设计要求的电路图是（ ）
A．B．
C．D．
9．如图所示的电路中，下列说法正确的是（ ）
A．闭合开关，灯泡和串联
B．闭合开关，电流表测通过灯泡的电流
C．先闭合，电流表有示数，再闭合开关，电流表示数增大
D．闭合开关，灯泡发光比亮，则两端的电压比两端的电压高
10．如图所示的四个灯泡的连接方式说法正确的是（ ）
A．四个灯泡并联B．四个灯泡串联
C．、、并联，再与串联D．、并联，再与、串联
二、填空题
11．如图所示，箭头表示闭合开关后电路中电流的方向。图中电流有 条路径，所以两盏灯是 联的。
12．如图所示电路中，只闭合S1、S2时，灯L1、L2是 ，只闭合S3时，灯L1、L2是 （选填“串联”或“并联”），同时闭合开关 会造成电源短路。
13．如图所示是安装在走廊里的应急灯。应急灯发光时 （选填“需要”或“不需要”）电源；应急灯中的两个灯泡，一个坏了，另一个仍然正常发光，说明这两个灯泡的连接方式是 （选填“串”或“并”，下同）联。街道上的路灯同时亮、同时灭，它们的连接方式是 联。
14．华为公司推出全球首款三折叠手机，可在单屏态、双屏态、三屏态间灵活切换使用，打破了移动终端的场景边界，功能十分强大，那么三个屏幕的连接方式为 。该手机支持无线超级快充，在充电时电池相当于 （选填“电源”或“用电器”）。
15．如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ；连接 两点是绝对不允许的。
16．如图1所示的电路，电源电压恒为3V，当开关闭合时灯L1、L2都发光，两电流表的指针的位置如图2所示。此时两灯是 （选填“串联”或“并联"）的，灯L1两端的电压为 V，通过灯L2的电流为 A。
17．如图所示，若把开关、换成电流表、，则灯 亮，它们的连接方式是 ；若把开关、换成电压表、，则灯 亮，它们的连接方式是 。
18．如图所示，在电路中要使灯泡和串联，应闭合开关 ；要使灯泡和并联，应闭合开关 。
19．汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
20．（1）家里的电视机与电饭煲是 连接的，控制灯的开关与灯是 的。
（2）如下图所示的电路中，闭合开关后，灯泡、 联，灯比亮，通过灯的电流 （选填“大于”、“等于”或“小于”）通过灯的电流，若灯丝烧断，灯 （选填“仍能”或“不能”）正常发光。
（3）在如下图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在 两点之间。

三、实验题
21．教学楼的楼梯间安装有消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光，如图所示。林红同学想知道应急灯的两个灯泡是怎样连接的，为此她进行了如下实验探究。
【证据】
探究一 连接串联电路；
（1）林红连接了如图所示的实物电路，请你在虚线框中画出对应的电路图；
（2）连接好电路后闭合开关S，林红发现两只灯泡都不亮，她用一根导线接在灯泡两个接线柱上，两灯仍然都不亮，将导线接在灯泡两个接线柱上，只有灯 亮，则故障可能是 （选填“L1”或“L2”） 灯丝断了；
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到 和 之间、L₂和电源负极之间，观察到同样的现象。
探究二 连接并联电路；
（1）林红设计了如图所示电路，连接实物电路进行实验；
（2）闭合开关两灯同时亮，断开开关两灯同时灭，说明开关可以控制L1和L2的工作；
（3）把开关接在一条支路a处，闭合、断开开关，发现开关可以控制L1，而L2的工作不受影响；
（4）把开关接在一条支路b处，闭合、断开开关，发现开关可以控制L2。而 L1的工作不受影响。
【解释】
（1）在串联电路中，各用电器 独立工作；在并联电路中，各用电器 独立工作；（均选填“能”或“不能”）
（2）在串联电路中，开关的作用与位置 ；在并联电路中，开关的作用与位置 。（均选填“有关”或“无关”）
【交流】如图所示，物理老师做了一个消防应急照明灯模拟电路：一个看不见内部的小盒，小盒上有两只小灯泡。闭合开关，两只灯泡都亮；断开开关，两只灯泡都灭。根据以上实验结论，不打开小盒，你 （选填“能”或“不能”）判断出小灯泡的连接情况。
四、综合题
22．电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示。
（1）电热膜取暖器工作时，电热膜是利用电流的 效应工作的；
（2）如图乙所示电热膜电路，导电墨线的连接方式是 联，若某根导电墨线的局部导电材料脱落，如图丙中C部分，则这根导电墨线的电阻将 （选填“变大”、“变小”或“不变”）；
（3）导电墨线电阻随温度变化的关系如图丁所示，电热膜不会因厚度不均而出现局部过热的现象，其原因是当温度升高达到某一数值后，发热功率将 （选填“变大”、“变小”或“不变”）。
《13.2电路连接的基本方式》参考答案
1．C
【详解】串联电路是各用电器依次连接，并联电路是将各用电器并列连接。分析电路可知，选项ABD所示电路图中的灯泡L1和L2都是并列连接，选项C所示电路图中的小灯泡L1和L2是首尾依次连接，故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】A．闭合开关后灯泡被短路，故A不符合题意；
B．闭合开关后两灯在两条路径上，故两灯并联，故B不符合题意；
C．闭合开关后两灯在一条路径上，故两灯串联，故C符合题意；
D．闭合开关后两灯在两条路径上，故两灯并联，故D不符合题意。
故选C。
3．B
【详解】A．根据串联电路的定义可知，各用电器是逐个顺次地连接起来的，故A正确，不符合题意；
B．家中各用电器之间互不影响，是并联的，故B错误，符合题意；
C．串联电路中电流的路径只有一条，因此开关控制所有的用电器，即电路中的灯泡同时发光或同时熄灭，故C正确，不符合题意；
D．串联电路中各用电器互相影响，因此若一个用电器内部开路，其余用电器不能正常工作，故D正确，不符合题意。
故选B。
4．C
【详解】A．电能表是用来测量电能的仪表而不是电压的仪表，故A错误；
B．家庭电路中，火线出来，经过开关，在经过用电器到零线，所以用电器和开关是串联的，故B错误；
C．家庭电路电路中出现短路或者电路中接入用电器的总功率过大都会造成电流过大，所以电流过大的原因可能是由于总功率过大，故C正确；
D．保险丝的主要作用是在家庭电路电流过大时，由于电流的热效应，会使保险丝温度升高，保险丝达到熔点熔断，起到保护电路的作用，根据焦耳定律所以应该选择电阻较大，熔点较低的材料制成，故D错误。
故选C。
5．B
【详解】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S1和电动机在一条支路，开关S2和灯泡在另一条支路，当呼唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作，当发出语音“打开台灯”（相当于闭合开关S2），台灯工作，故B符合题意；
C．图中开关S1和开关S并联后再和电动机串联，闭合开关S或闭合开关S1，电动机都工作，闭合开关S2，台灯工作，故C不符合题意；
D．图中闭合开关S，台灯工作，再闭合开关S2，灯泡被短路，电源被短路，可能会烧坏电源，故D不符合题意。
故选B。
6．B
【详解】AC．灯泡灯丝烧断、小灯处接线脱落，都属于断路，其中一小灯熄灭，由图可知，其它小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以各小灯是并联的，故AC不符合题意；
BD．若该小灯熄灭是因为短路，那么其它小灯不能为并联，只能为串联；因为若各小灯并联时，此小灯短路，会使整个电路短路，灯全部熄灭，故B符合题意，D不符合题意。
故选B。
7．D
【详解】根据题意可知，任何一名选手按自己面前的开关时，灯都会亮，这说明三个开关互不影响，是并联的，灯泡在干路中，三个开关都能控制灯泡的亮暗，故D符合题意，ABC不符合题意。
故选D。
8．C
【详解】门禁系统有三种识别启动方式，只要其中一种方式识别成功，则相应开关闭合，说明三种识别方式各自可独立运行且互不影响，所以该机器人三种启动方式为并联关系，故ABD不符合题意，C符合题意。
故选C。
9．C
【详解】AB．闭合开关，灯泡和并列连接，是并联的关系，电流表在干路上，测干路电流，故AB错误；
C．先闭合，单独工作，电流表测电路电流，有示数，再闭合开关，灯泡和并联，电流表测干路电流，根据并联电流规律可知电流表示数增大，故C正确；
D．闭合开关，灯泡和并联，根据并联电压规律，两端的电压等于两端的电压，故D错误。
故选C。
10．C
【详解】由电路图知，图中四个灯泡中，灯L1、L2、L3是并列连接，所以三个灯泡并联，然后再与L4串联，等效电路图如下图所示：
故C正确，ABD错误。
故选C。
11． 一 串
【详解】[1][2]由图可知，电流从正极出发，依次经过开关、灯泡L1、L2，然后回到电源的负极，电流只有一条路径，两盏灯是串联的。
12． 并联 串联 S1S2S3
【详解】[1]如图，只闭合S1、S2时，灯L1、L2可以独自工作，不相互影响，它们是并联的。
[2]只闭合S3时，灯L1、L2只同时工作或同时不工作，它们是并联的。
[3]电源短路是电流不经过用电器，直接由电源的正极流到负极，所以S1、S2、S3同时闭合会造成电源短路。
13． 需要 并 并
【详解】[1]应急灯发光时分为两种模式，一种是正常供电模式，直接使用市电为灯泡供电；另一种是应急模式，当外部电源中断时，自动切换至内置可充电电池供电，两种模式都需要电源维持发光。
[2]应急灯的两个灯泡采用并联连接，并联电路中各支路独立工作，一个灯泡损坏不会影响另一支路通断；若采用串联，一个灯泡损坏会导致整个电路断开，另一灯泡无法发光，与题目描述矛盾。
[3]街道上的路灯一个路灯损坏，其它路灯仍正常发光，不受影响，因此是并联的。
14． 并联 用电器
【详解】[1]三个屏幕在使用时互不影响，故三个屏幕的连接方式为并联。
[2]在充电时电池消耗电能，相当于用电器。
15． 并联 BD
【详解】[1]读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。
[2]用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。
16． 并联 3 0.4
【详解】[1]由电路图可知，闭合开关后，电流从正极流出，经电流表A2后分成两支：一支经L1，另一支流经A1、L2后与流经L1的电流汇合，经开关流回电源负极，故两灯是并联的。
[2]根据并联电路电压特点可知，灯L1两端的电压为等于电源电压，为3V。
[3]电流表A1测通过L2的电流，由于接是小量程，分度值为0.02A，示数为0.4A。
17． 、、 并联 、、 串联
【详解】[1][2]如图所示，若把开关、换成电流表、，则灯、、首首相连、尾尾相连，是并联的关系，均发光。
[3][4]若把开关、换成电压表、，则灯、、首尾相连，是串联的关系，均发光。
18． 和
【详解】[1]要使灯泡L1和L2串联，根据串联电路的特点可知，电路中只有一条电流路径，闭合开关后，电流从电源正极出发，依次经过L1、L2，然后回到电源负极，故应闭合开关S2。
[2]要使灯泡L1和L2并联，根据并联电路的特点可知，电流有两条或多条路径，各用电器之间互不影响，则电流应分别经过L1和L2。此时应闭合开关S1、S3，断开S2，这样电流从电源正极流出后，经过开关S1，然后分成两条支路，一条经过L1、S3，另一条经过L2，然后汇合回到电源负极。
19． 并联 开关
【详解】[1]两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，说明互不影响，因此是并联的。
[2]转向横杆控制电路的通断，相当于电路中的开关。
20． 并联 串联 串 等于 不能 A、D
【详解】（1）[1][2]家庭电路中所有用电器都是并联的，家里的电视机与电饭煲是并联连接的；开关与控制的电路串联，控制灯的开关与灯是串联的。
（2）[3]如下图所示的电路中，闭合开关后，两个灯泡依次相连，然后接到电路中，故灯泡、串联。
[4][5]串联电路中，各处的电流都相等，故通过灯的电流等于通过灯的电流；若灯丝烧断，整个电路断路，灯不能正常发光。
（3）[6]三个灯泡的两端分别连在一起，然后接到电路中，这三个灯泡是并联的。分析图可知，左边灯的B端、中间灯的C端、右边灯的F端是相连的，即B、C、F是连接在一起的，如果将三盏灯的另一端A、D、E也连接起来，则三盏灯并联了，即这根导线应该接在A、D两点之间。
21． L2 不能 能 无关 有关 不能
【详解】（1）[1]实物图中，电流从电源的正极出来，逐一经开关、灯泡L1、灯泡L2，回到电源负极，则两个灯泡组成串联电路，则电路图如下图所示：
（2）[2]两灯串联，闭合开关，两灯不亮，导线接在L1的两个接线柱上，两灯仍不亮，则L1没有故障，可能是灯L2断路了；导线接在L2的两个接线柱上，只有L1亮，则L1正常，故障是L2灯丝断了。
（1）[3]在串联电路中，任何一个用电器断路，整个电路中的用电器都不能工作，所以各用电器不能独立工作，相互影响。
[4]在并联电路中，任何一个用电器断路，其它用电器的工作不受影响，仍能正常工作，所以各用电器能独立工作，互不影响。
（2）[5]在串联电路中，开关在任何位置都同时控制所有用电器，所以串联电路的开关的作用与位置无关。
[6]在并联电路中，开关接在干路上，同时控制所有用电器，接在某一支路上，只能控制某一支路的用电器，所以在并联电路中，开关的作用与位置有关。
[7]图示中，不打开小盒，不能判断出小灯泡的连接方式，因为两灯串联时，开关能同时控制两灯，两灯并联时，开关接在干路上，也能同时控制两灯。
22． 热 并 变大 变小
【详解】（1）[1]电热膜取暖器工作时主要将电能转化为内能，利用了电流的热效应。
（2）[2]由图乙可知，导电墨线并列地接到电源两端，故导电墨线的连接方式是并联的。
[3]导电墨线的局部导电材料脱落，形成C部分的凹形，会导致横截面积变小，电阻变大。
（3）[4]由丁图可知，当温度升高时，导电墨线的电阻增大，由可知，发热功率减小。
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
B
C
B
B
D
C
C
C
