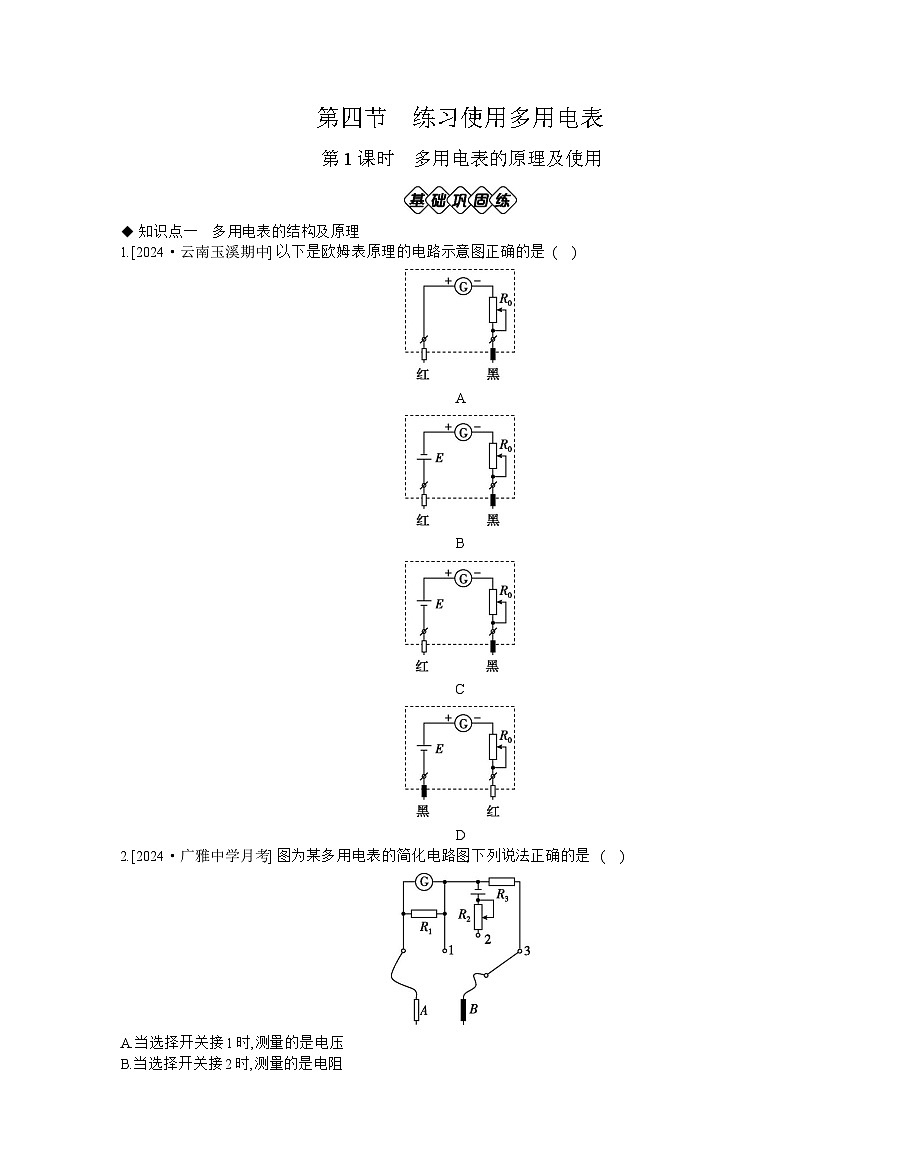

◆ 知识点一 多用电表的结构及原理
1.[2024·云南玉溪期中] 以下是欧姆表原理的电路示意图,正确的是( )
A
B
C
D
2.[2024·广雅中学月考] 图为某多用电表的简化电路图,下列说法正确的是( )
A.当选择开关接1时,测量的是电压
B.当选择开关接2时,测量的是电阻
C.当选择开关接3时,测量的是电流
D.测量时,电流是由A表笔流出,B表笔流入
3.[2024·中山期中] 图为多用电表欧姆挡的原理示意图,其中电流计的满偏电流为300 μA,内阻Rg=100 Ω,调零电阻的最大值R0=50 kΩ,电池电动势E=1.5 V,两表笔短接调零后,用它测量电阻Rx,当电流计指针指在满刻度的12时,则Rx的阻值是( )
A.5 kΩ
B.10 kΩ
C.100 kΩ
D.100 Ω
◆ 知识点二 多用电表的使用
4.(多选)[2024·深圳中学月考] 下面关于多用电表的说法中正确的是( )
A.多用电表是电压表、电流表、电阻表共用一个表头改装而成的
B.用多用电表测电压、测电流、测电阻时,零刻度线都位于表盘的右侧
C.用多用电表测电压、测电流、测电阻时,外面电路都必须有电源
D.用多用电表测电压、测电流及测电阻时,电流都是从红表笔流入,经表头后从黑表笔流出

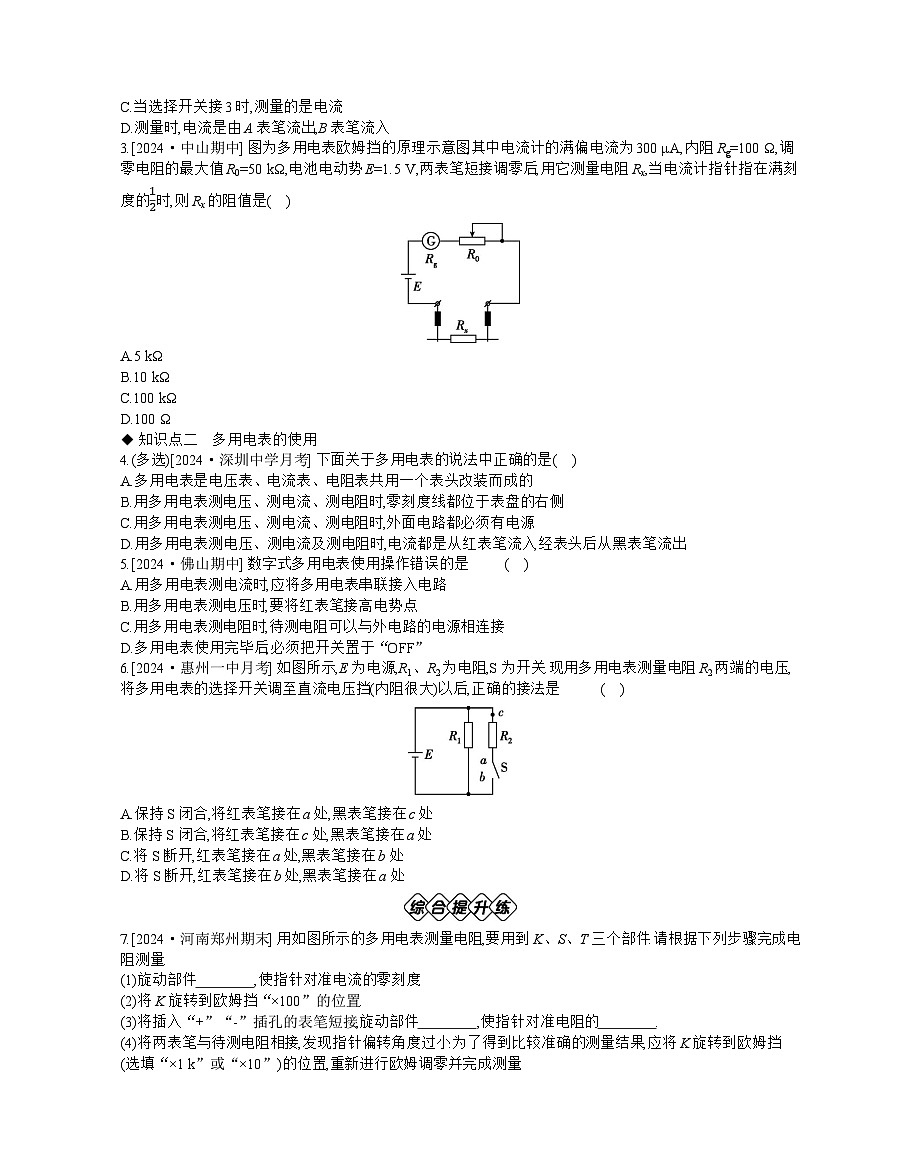

5.[2024·佛山期中] 数字式多用电表使用操作错误的是( )
A.用多用电表测电流时,应将多用电表串联接入电路
B.用多用电表测电压时,要将红表笔接高电势点
C.用多用电表测电阻时,待测电阻可以与外电路的电源相连接
D.多用电表使用完毕后,必须把开关置于“OFF”
6.[2024·惠州一中月考] 如图所示,E为电源,R1、R2为电阻,S为开关.现用多用电表测量电阻R2两端的电压,将多用电表的选择开关调至直流电压挡(内阻很大)以后,正确的接法是( )
A.保持S闭合,将红表笔接在a处,黑表笔接在c处
B.保持S闭合,将红表笔接在c处,黑表笔接在a处
C.将S断开,红表笔接在a处,黑表笔接在b处
D.将S断开,红表笔接在b处,黑表笔接在a处
7.[2024·河南郑州期末] 用如图所示的多用电表测量电阻,要用到K、S、T三个部件.请根据下列步骤完成电阻测量.
(1)旋动部件 ,使指针对准电流的零刻度.
(2)将K旋转到欧姆挡“×100”的位置.
(3)将插入“+”“-”插孔的表笔短接,旋动部件 ,使指针对准电阻的 .
(4)将两表笔与待测电阻相接,发现指针偏转角度过小.为了得到比较准确的测量结果,应将K旋转到欧姆挡 (选填“×1 k”或“×10”)的位置,重新进行欧姆调零并完成测量.

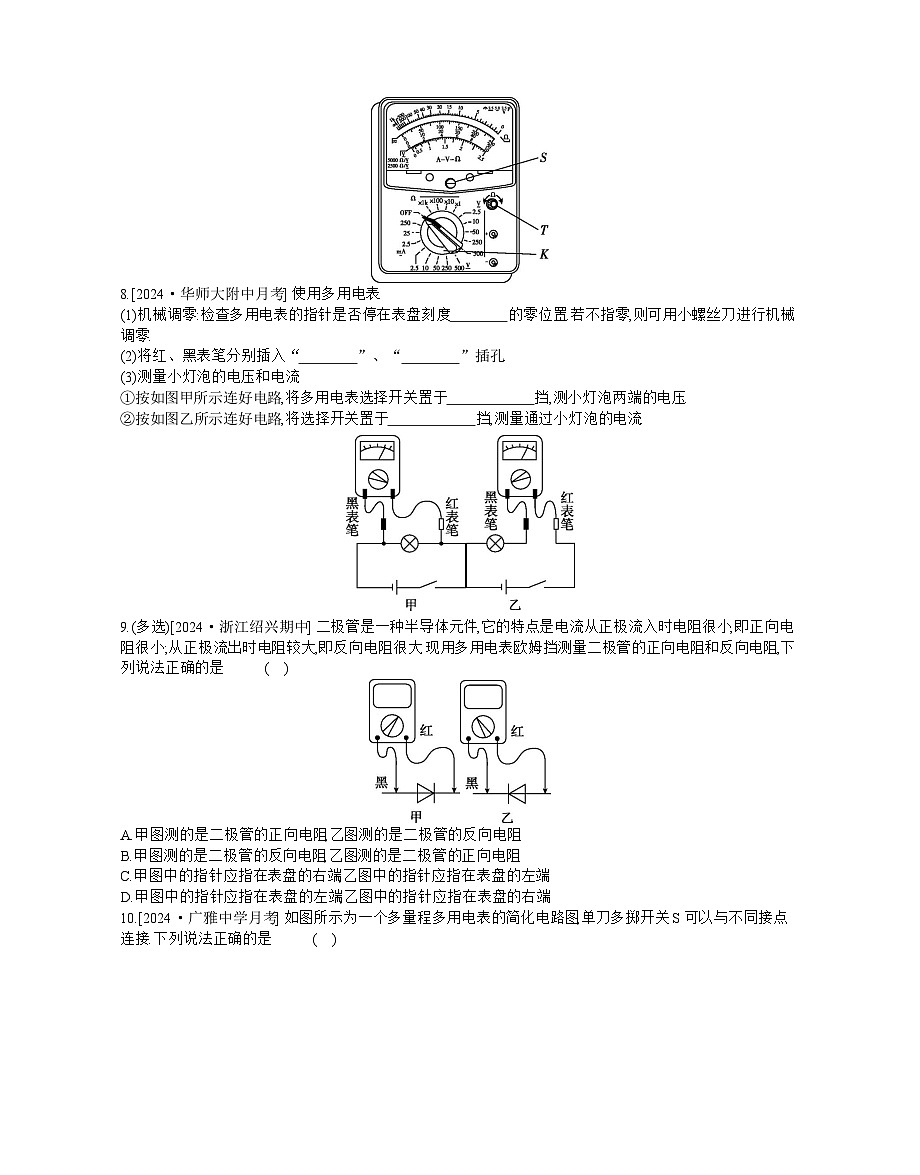

8.[2024·华师大附中月考] 使用多用电表.
(1)机械调零:检查多用电表的指针是否停在表盘刻度 的零位置.若不指零,则可用小螺丝刀进行机械调零.
(2)将红、黑表笔分别插入“ ”、“ ”插孔.
(3)测量小灯泡的电压和电流
①按如图甲所示连好电路,将多用电表选择开关置于 挡,测小灯泡两端的电压.
②按如图乙所示连好电路,将选择开关置于 挡,测量通过小灯泡的电流.
9.(多选)[2024·浙江绍兴期中] 二极管是一种半导体元件,它的特点是电流从正极流入时电阻很小,即正向电阻很小;从正极流出时电阻较大,即反向电阻很大.现用多用电表欧姆挡测量二极管的正向电阻和反向电阻,下列说法正确的是( )
A.甲图测的是二极管的正向电阻,乙图测的是二极管的反向电阻
B.甲图测的是二极管的反向电阻,乙图测的是二极管的正向电阻
C.甲图中的指针应指在表盘的右端,乙图中的指针应指在表盘的左端
D.甲图中的指针应指在表盘的左端,乙图中的指针应指在表盘的右端
10.[2024·广雅中学月考] 如图所示为一个多量程多用电表的简化电路图,单刀多掷开关S可以与不同接点连接.下列说法正确的是( )
A.当S接1或2时为直流电压挡,接1时量程较大
B.当S接1或2时为直流电流挡,接2时量程较小
C.当S接3或4时为欧姆挡,接3时量程较大
D.当S接5或6时为直流电压挡,接6时量程较小
11.在练习使用多用电表的实验中:
(1)某同学连接的电路如图所示.
①若旋转选择开关,使其尖端对准直流电流挡,此时测得的是通过 的电流;
②若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,此时测得的是 的阻值;
③若旋转选择开关,使尖端对准直流电压挡,闭合开关,并将滑动变阻器的滑片移至最左端,此时测得的是 两端的电压.
(2)在使用多用电表的欧姆挡测量电阻时,若 .
A.双手捏住两表笔金属杆,测量值将偏大
B.测量时发现指针向左偏离中央刻度过大,则必须减小倍率,重新调零后再进行测量
C.选择“×10”倍率测量时发现指针位于20与30正中间,则测量值小于25 Ω
D.欧姆表内的电池使用时间太长,虽然完成调零,但测量值将略偏大
第四节 练习使用多用电表
第1课时 多用电表的原理及使用
1.C [解析] 由于要保证电流在表笔中由红进黑出,故红表笔应接电源的负极,黑表笔接电源的正极;并且在测量电阻时要进行欧姆调零;故应串接滑动变阻器,故C正确,A、B、D错误.
2.B [解析] 当选择开关接1时,电流计与电阻R1并联,测量的是电流,选项A错误;当选择开关接2时,有内接电源,测量的是电阻,选项B正确;当选择开关接3时,电流计与电阻R1并联后与R3串联,则测量的是电压,选项C错误;因B是黑表笔,A是红表笔,则测量时,电流是由A表笔流入,B表笔流出,选项D错误.
3.A [解析] 根据题意可知,电表调零后电路总内阻为R内=1.5V300×10-6 A=5000 Ω,当电表指针指在满刻度的12时,说明内外总电阻为10 000 Ω,故Rx的阻值为5000 Ω.故选A.
4.AD [解析] 多用电表是电压表、电流表、电阻表共用一个表头改装而成的,故A正确;用多用电表测电压、测电流时,其零刻度线位于表盘的左侧;测电阻时,零刻度线都位于表盘的右侧,故B错误;用多用电表测电压、测电流时,外电路必须有电源;测电阻时,外电路不用有电源,故C错误;用多用电表测电压、测电流及测电阻时,电流都是从红表笔流入,经表头后从黑表笔流出,故D正确.
5.C [解析] 用多用电表测电流时,应将多用电表串联接入电路,故A正确;使用多用电表时,电流都是从红表笔流进,黑表笔流出.测电压时电源在外部,红表笔接的电源正极,所以红表笔的电势更高,故B正确;测电阻时,待测电阻应与外电路的其他元件(含电源)断开,故C错误;使用完毕应当拔出表笔,并把选择开关旋到“OFF”挡或交流电压最高挡,故D正确.
6.B [解析] 用多用电表测量电阻R2两端的电压,应保持S闭合,将多用电表的选择开关调至直流电压挡,红表笔接电势高的一端,黑表笔接电势低的一端,即将红表笔接在c处,黑表笔接在a处,故选B.
7.(1)S (3)T 零刻度 (4)×1 k
[解析] (1)旋动部件S机械调零,使指针对准电流的零刻度.
(2)将插入“+”、“-”插孔的表笔短接,进行欧姆调零,所以旋动部件T.
(3)欧姆调零时应使指针对准电阻的零刻度线.
(4)将K旋转到电阻挡“×100”的位置,将两表笔与待测电阻相接,发现指针偏转角度过小,说明所测电阻较大,要使指针指在中值附近,应将K旋转到电阻挡“×1 k” 的位置.
8.(1)左端 (2)+ - (3)①直流电压 ②直流电流
[解析] (1)机械调零就是使表盘内的指针在使用前调整与最左端刻度线对齐;
(2)使用多用电表时,红表笔接正极,黑表笔接负极.
(3)①图甲中,电源为直流电源,多用电表与小灯泡并联,测小灯泡两端的电压,需要将多用电表选择开关置于直流电压挡.②图乙中,电源为直流电源,多用电表与小灯泡串联,测通过小灯泡的电流,需要将多用电表选择开关置于直流电流挡.
9.AC [解析] 电流都从红表笔进,从黑表笔出,作为欧姆表使用时,测二极管的正向电阻时,黑表笔接二极管的正极,故甲图测的是二极管的正向电阻,乙图测的是二极管的反向电阻,故A正确,B错误;正向电阻很小,反向电阻很大,则甲图中的指针应指在表盘的右端,乙图中的指针应指在表盘的左端,故C正确,D错误.
10.B [解析] 当开关S旋到1或2位置,电阻与表头并联,则多用电表就成了电流表,接1时分流电阻小,其分流大,则量程大;接2时分流电阻大,其分流小,则量程小,故A错误,B正确;当开关S旋到3或4位置,电路中有电源,则多用电表就成了欧姆表,根据欧姆表的原理可知,中值电阻越大,量程越大R中=Rg+R+r,接4时R更大,故量程更大.故C错误;当开关S旋转到5或6位置,表头与电阻串联,则多用电表就成了电压表,串联电阻越大,则量程越大,所以接5时量程较小,接6时量程较大,故D错误.
11.(1)①R1 ②R1和R2串联 ③R2(或电源) (2)D
[解析] (1)①当多用电表选择开关尖端对准直流电流挡时,多用电表与R1串联,此时测得的是通过R1的电流.
②切断电路,选择开关尖端对准欧姆挡时,测得的是R1和R2串联的总电阻.
③选择开关尖端对准直流电压挡,闭合开关,并将滑动变阻器的滑片移至最左端,电阻R1被短路,此时多用电表测得的是电阻R2两端的电压,也是电源的路端电压.
