高中物理练习使用多用电表同步达标检测题

这是一份高中物理练习使用多用电表同步达标检测题，共15页。试卷主要包含了单选题，多选题，实验题等内容，欢迎下载使用。

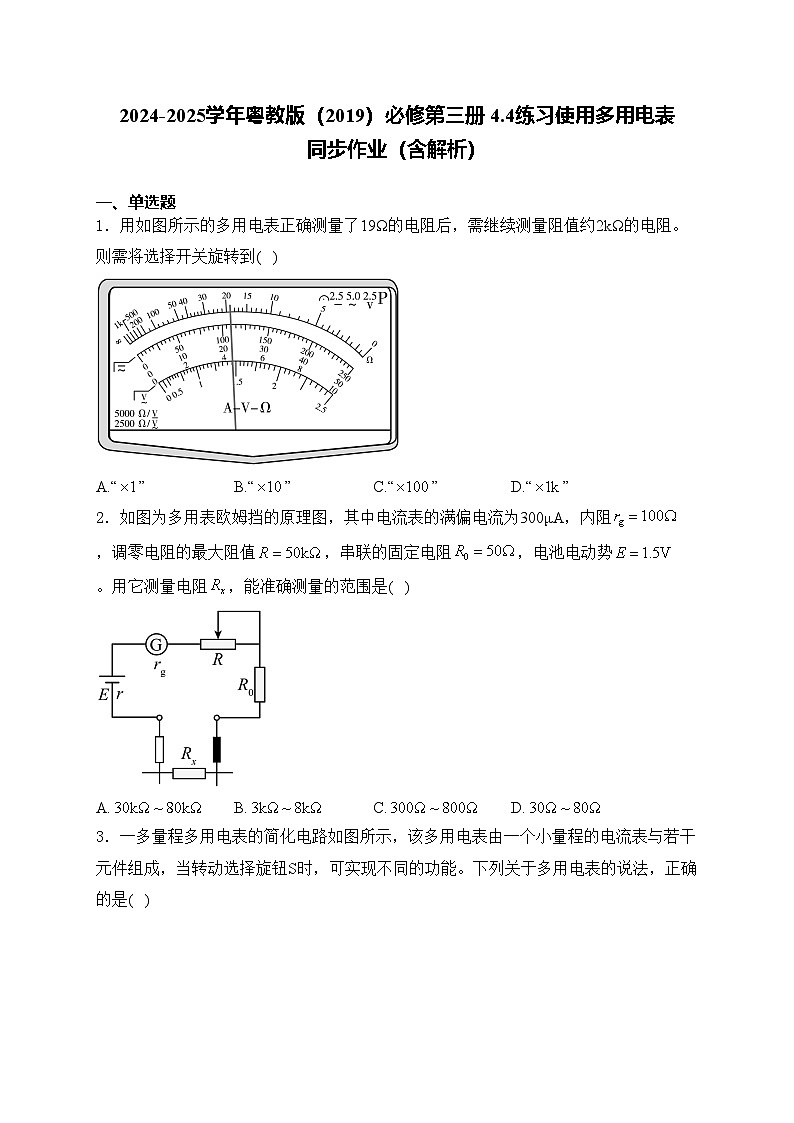

1．用如图所示的多用电表正确测量了19Ω的电阻后，需继续测量阻值约2kΩ的电阻。则需将选择开关旋转到( )
A.“”B.“”C.“”D.“”
2．如图为多用表欧姆挡的原理图，其中电流表的满偏电流为300μA，内阻，调零电阻的最大阻值，串联的固定电阻，电池电动势。用它测量电阻，能准确测量的范围是( )
A.B.C.D.

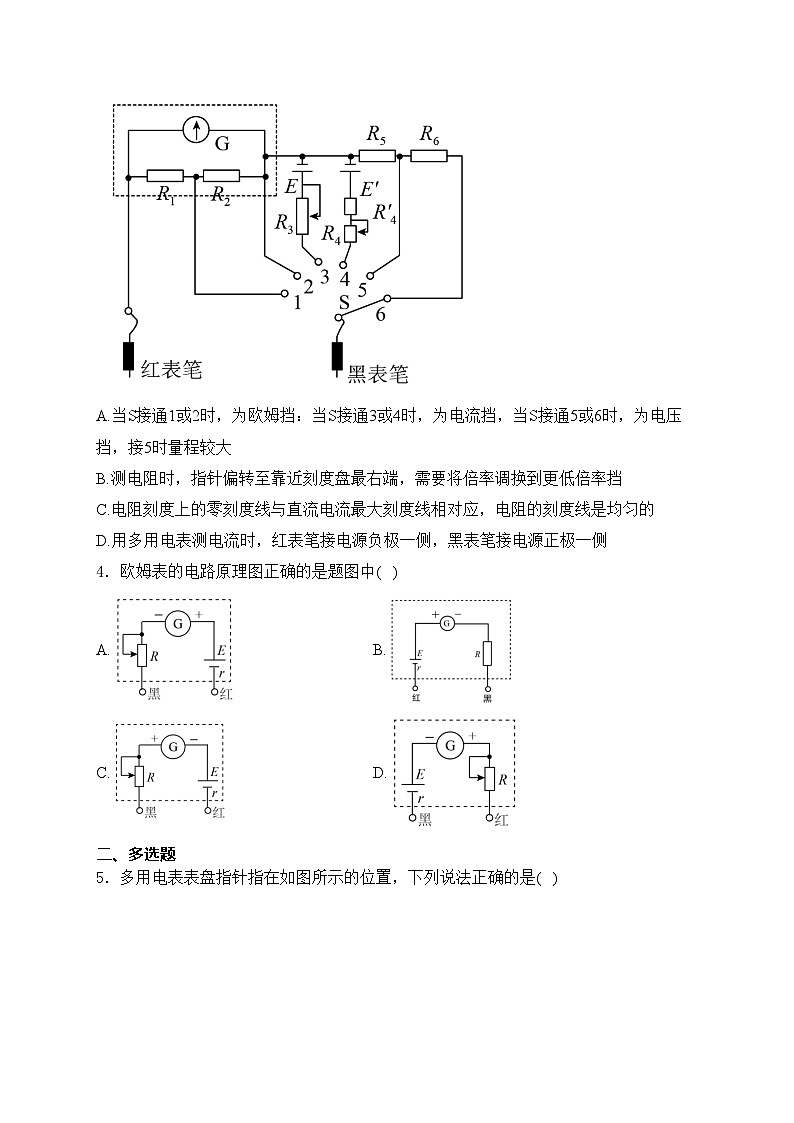

3．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是( )
A.当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡，当S接通5或6时，为电压挡，接5时量程较大
B.测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更低倍率挡
C.电阻刻度上的零刻度线与直流电流最大刻度线相对应，电阻的刻度线是均匀的
D.用多用电表测电流时，红表笔接电源负极一侧，黑表笔接电源正极一侧
4．欧姆表的电路原理图正确的是题图中( )
A.B.
C.D.
二、多选题

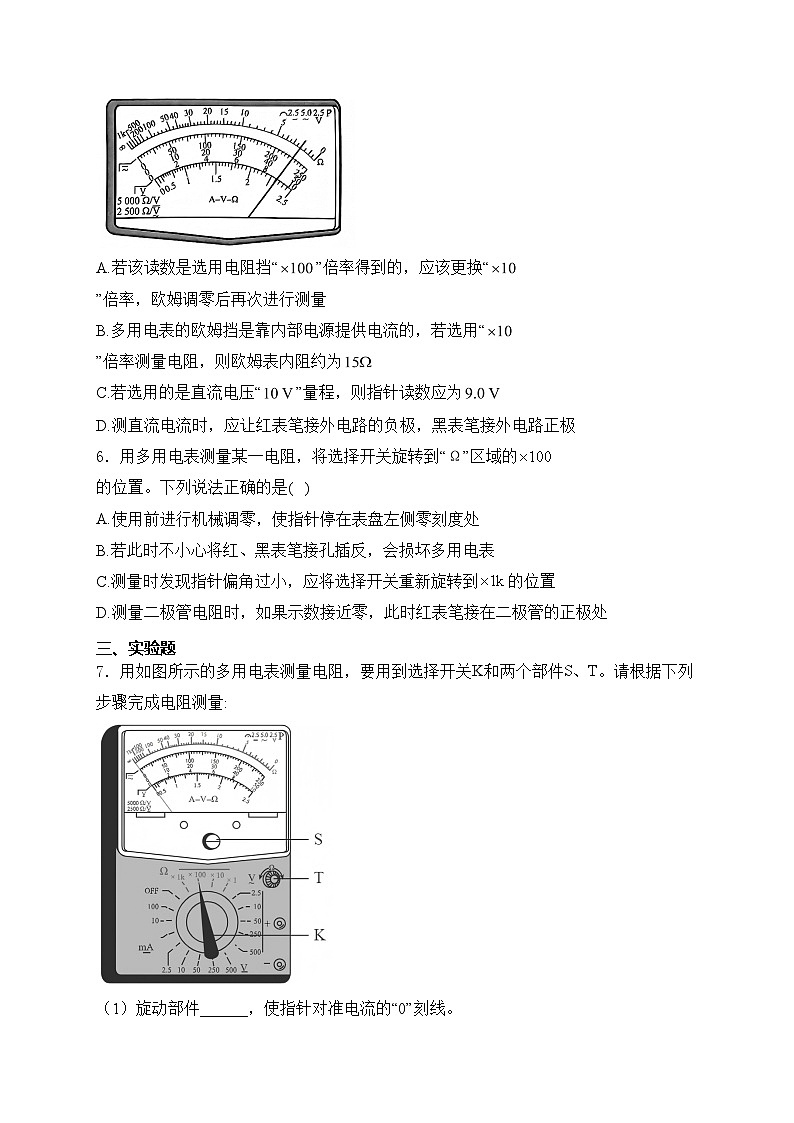

5．多用电表表盘指针指在如图所示的位置，下列说法正确的是( )
A.若该读数是选用电阻挡“”倍率得到的，应该更换“”倍率，欧姆调零后再次进行测量
B.多用电表的欧姆挡是靠内部电源提供电流的，若选用“”倍率测量电阻，则欧姆表内阻约为
C.若选用的是直流电压“”量程，则指针读数应为
D.测直流电流时，应让红表笔接外电路的负极，黑表笔接外电路正极
6．用多用电表测量某一电阻，将选择开关旋转到“Ω”区域的的位置。下列说法正确的是( )
A.使用前进行机械调零，使指针停在表盘左侧零刻度处
B.若此时不小心将红、黑表笔接孔插反，会损坏多用电表
C.测量时发现指针偏角过小，应将选择开关重新旋转到的位置
D.测量二极管电阻时，如果示数接近零，此时红表笔接在二极管的正极处
三、实验题
7．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:
（1）旋动部件______，使指针对准电流的“0”刻线。
（2）将K旋转到电阻挡“×100”的位置。
（3）将插入“+”“-”插孔的表笔短接，旋动部件______，使指针对准电阻的______(选填“0刻线”或“∞刻线”)。
（4）将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中选出合理的步骤，并按______的顺序进行操作，再完成读数测量。
A.将K旋转到电阻挡“×1k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属触针分别与被测电阻的两根引线相接
D.将两表笔短接，旋动合适部件，对电表进行校准
8．某实验小组同学利用以下器材设计改装制作欧姆表，改装电路如图所示，通过调节开关S所接位置，可使欧姆表具有“”和“”两种倍率。
A.电池（电动势E）
B.电流表G（满偏电流，内阻）
C.滑动变阻器
D.定值电阻
E.定值电阻
F.开关一个，红、黑表笔各一支，导线若干
（1）用该欧姆表测电压表内阻时，红表笔应接电压表的______（填“+”或“-”）接线柱。
（2）当开关S掷向______（填“a”或“b”），欧姆表的倍率是“×10”倍率，现将两表笔短接，调节滑动变阻器，使电流表G满偏，此时通过滑动变阻器的电流为40mA，则定值电阻______Ω。
（3）再将此欧姆表调至“”倍率，两表笔短接，调节滑动变阻器，使电流表G满偏，再测量电压表内阻，电流表G指针向右偏转整个表盘满刻度的，此时电压表示数为4V，通过计算可知，该电压表内阻为______Ω。
9．如图1所示为一多用电表，多用电表上的三个重要部件分别用字母标记。测量二极管的正向电阻时操作过程如下：
(1)在使用多用电表前，首先进行的操作应是___________，要调节部件__________（选填“A”“B”或“C”），使多用电表的指针指在表盘最__________（选填“左”或“右”）端的0刻度线位置。
(2)测二极管的正向电阻时，将选择开关置于欧姆“×10”挡，将红、黑表笔短接并调零后，让多用电表的红表笔与二极管的__________（选填“正极”或“负极”）相接，发现指针偏转角度过大，则该同学应将选择开关置于__________（选填“×1”“×100”或“×1k”）挡，重新欧姆调零并正确连接，欧姆表读数如图2所示，读出欧姆表的示数为__________Ω。
10．图甲为某同学组装完成的简易多用电表的电路图。图中电池电动势，表头G的满偏电流为，内阻为。A端和B端分别与两表笔相连，1、2、3为换挡开关，其中1挡位是直流电流挡，3挡位是直流电压挡。
（1）定值电阻________________Ω。
（2）如果换挡开关接在2时，红、黑表笔短接，其中______表笔（选填“A”或“B”）为红表笔，调节进行欧姆调零，指在______（选填“电阻”或“电流”）的零刻度上。
（3）某次测量时多用电表的指针位置如图乙所示，若此时开关S与2相连，则待测电阻的阻值为______Ω；若此时开关S与3相连，则读数为______V。
11．（1）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡（×10），发现表针偏转角度极小。现将旋钮调至另外一挡，进行第二次测量使多用电表指针指在理想位置。下面列出第二次测量的过程中可能进行的操作：
A.将两表笔短接，并调零
B.将两表笔分别跟被测电阻的两端接触，观察指针的位置
C.将多用电表面板上旋钮调到×100挡
D.将多用电表面板上旋钮调到×1挡
E.随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值
根据上述有关操作，请选择合理实验步骤并按操作顺序写出________。
（2）使用多用电表进行了测量，指针所指的位置如图甲中a所示。若选择开关处在“×10Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω。
（3）若选择开关处在250mA时，指针位于b位置，则被测电流大小为________mA。
12．在“练习使用多用电表”的实验中：
（1）先用多用电表进行粗略测量，将多用表选择开关置于挡并调零后，两表笔接触待测电阻的两端进行测量，表盘指针如图甲所示，为了使测量值更准确，“选择开关”应置于_______（填“”、“”或“”），并两表笔短接，调节图乙中______（“A”或“B”）重新调零后进行测量。
（2）若用多用电表的欧姆挡去探测一个正常的二极管，某次探测时，发现表头指针偏转角度很大，则与二极管正极相连的是多用电表的________（选填“红表笔”或“黑表笔”）。
（3）图丙为一正在测量中的多用电表表盘如果选择开关在电阻挡“”，则读数为______Ω；如果选择开关在直流电压挡“”，则读数为_________V；如果选择开关在直流电流挡“”，则读数为________mA。
13．某实验小组要测量一块量程为3V的电压表的内阻。
（1）小组同学先用多用电表粗测电压表的内阻，当欧姆挡位调到位置时，刻度盘如图甲所示，则读数约为_______。
（2）为进一步精确测量电压表内阻，小组设计如图乙所示电路，实验步骤如下：
第一步，按电路图乙正确连接好电路，把滑动变阻器R的滑片P滑到a端，并将电阻箱的阻值调到最大，闭合开关；
第二步，闭合开关，调节滑动变阻器滑片P的位置，使电压表的指针指到满刻度；
第三步，保持开关闭合和滑动变阻器滑片P的位置不变，断开开关，调整电阻箱的阻值。由于阻值受限，电压表无法达到半偏，所以调节阻值使电压表的指针指到满刻度的位置，此时电阻箱的阻值为。
实验提供的器材除待测电压表、多用表、电阻箱（最大阻值）、电池（电动势约，内阻可忽略不计）、导线和开关之外，还有如下可供选择的实验器材：
A.滑动变阻器（最大阻值）
B.滑动变阻器（最大阻值）
C.滑动变阻器（最大阻值）
根据以上设计的实验方法，回答下列问题：
①为了使测量结果比较精确，从可供选择的实验器材中，滑动变阻器应选用________（填字母代号）。
②根据实验数据，求得电压表的阻值________Ω。
③对于该测量方法，根据实验原理可知，在测量无误的情况下，实际测出的电压表内阻的测量值________真实值（填“大于”“小于”或“等于”）。
参考答案
1．答案：C
解析：从表盘刻度可以看出中值电阻的数值为15，故测阻值为2kΩ的电阻时应选用“”挡。
故选C。
2．答案：B
解析：欧姆表的中值电阻附近刻度最均匀，读数误差最小，欧姆表的中值电阻等于欧姆表的内电阻，根据闭合电路欧姆定律，满偏时
即此欧姆表的中值电阻
为使读数准确，测量电阻应在5kΩ附近。
故选B。
3．答案：B
解析：A.当S接通1或2时，此时灵敏电流计与电阻并联，为电流挡，当S接通3或4时，电路中有电源，为欧姆挡，当S接通5或6时，为电压挡，总电压越大量程越大，接5时，整个电路的电阻比接6的时候要小，因此接5时量程较小，故A错误；
B.测电阻时，指针偏转至靠近刻度盘最右端，电阻越小，所以应换更低倍率挡，故B正确；
C.电阻刻度上的零刻度线与直流电流最大刻度线相对应，电阻的刻度是左密右疏，左大右小，故C错误；
D.用多用电表测电流时，红表笔为电流流入端，红表笔接电源正极一侧，黑表笔为电流流出端，黑表笔接电源负极一侧，故D错误。
故选B。
4．答案：A
解析：由图示可知，内置电源正极与黑表笔相连，负极与红表笔相连，电源正极与电流表正接线柱相连，故A正确；
B由图示可知，电表是定值电阻，无法对欧姆表进行欧姆调零，故B错误；
C由图示可知，电源正极与电流表负接线柱相连，故C错误；
D由图示可知，内置电源负极与黑表笔相连，正极与红表笔相连，电源正极与电流表负接线柱相连，故D错误。
故选A。
5．答案：AC
解析：欧姆表的读数倍率×指针示数，该图指针所示位置电阻读数偏小，说明倍率选大了，应该改用“”的倍率，欧姆调零后再次进行测量，A正确；多用电表作欧姆表使用时，是靠内部电源提供电流，中值刻度对应的电阻就等于这个倍率下欧姆表的内阻，若选用“”倍率测电阻，则欧姆表内阻约为，B错误；若使用直流电压“”量程，读数为，C正确；测直流电压或直流电流时，应该让电流从红表笔流进，从黑表笔流出，故必须让红表笔接外电路的正极，黑表笔接外电路负极，D错误。
6．答案：AC
解析：A.多用电表使用前需要进行机械调零，调节指针定位螺丝，使指针停在表盘左侧零刻度处，故A正确；
B.将选择开关旋转到“Ω”区域的的位置，需要进行欧姆调零，此时电源由欧姆表内部提供，若此时不小心将红、黑表笔接孔插反，不会损坏多用电表，故B错误；
C.测量时发现指针偏角过小，通过待测电阻的电流过小，表明待测电阻过大，为了减小测量误差，使指针指在中央刻线附近，应将选择开关重新旋转到的位置，故C正确；
D.测量二极管电阻时，如果示数接近零，表明测量的是二极管的正向电阻，根据“红进黑出”规律可知，此时红表笔接在二极管的负极处，故D错误。
故选AC。
7．答案：（1）S（3）T；0刻线（4）ADC
解析：首先要对表盘机械调零，所以旋动部件是S。选择好电阻挡后进行欧姆调零，将“+”、“-”插孔的表笔短接，旋动部件T，让表盘指针指在最右端电阻的零刻度处。当两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，必须将指针指在中间刻度附近，所以要将倍率调大。原因是指针偏转小，则说明刻度盘值大，现在要指针偏大即刻度盘值要小，则只有调大倍率才会实现。所以正确顺序为ADC。
8．答案：（1）-
（2）a；120
（3）1500
解析：（1）欧姆表黑表笔接电源正极，红表笔接电源负极，由电路图可知红表笔应接电压表的-接线柱。
（2）设欧姆表中值刻度为，则欧姆表为“×1”倍率时的欧姆内阻为
欧姆表为“×10”倍率时的欧姆内阻为
欧姆表为“×100”倍率时的欧姆内阻为
欧姆表进行欧姆调零时，有
欧姆表倍率越高，欧姆表的内阻越大，可知电路的满偏电流越小；由电路图可知，当开关S合向a端，电路的满偏电流较大，欧姆表的倍率是“×10”挡。
因此a档位的干路最大电流是b档位的干路最大电流的十倍，即b档位的电流最大值为4mA，此时有
得
（3）将开关S合向b端，欧姆表的倍率是“×100”挡，测量电压表内阻，电流表G指针向右偏转整个表盘满刻度的，此时电路总电流为
又
联立得
9．答案：(1)机械调零;A;左
(2)负极;×1;6
解析：（1）在使用多用电表前，首先进行的操作应是机械调零，要调节部件A。使多用电表的指针指在表盘最左端的0刻度线位置。
（2）测二极管的正向电阻时，，将选择开关置于欧姆“×10”挡，将红、黑表笔短接并调零后，由于黑表笔与内部电源的正极相连，所以让多用电表的红表笔与二极管的负极相接；
发现指针偏转角度过大，可知待测阻值较小，则该同学应将选择开关置于×1挡，重新欧姆调零并正确连接，欧姆表读数如图2所示，读出欧姆表的示数为
10．答案：（1）10;490.1（2）B;电阻（3）120;2.80
解析：（1）根据电路图，由欧姆定律可知
表头与的等效电流表的内阻
开关接3时
（2）根据多用电表电流从红表笔流入，黑表笔流出，当换挡开关与2相连时，根据电源的正负极可知电流从A端流出，B端流入，故多用电表的B端应与红色表笔相连接；
开关接2时多用电表测电阻，此时多用电表为欧姆表，滑动变阻器是调零电阻；将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置；
（3）开关与2相连，此时测电阻，欧姆表内阻
根据图乙可以知道，中值电阻与欧姆表内阻相等，说明欧姆表挡位为挡，此时待测电阻阻值为
若此时开关S与3相连，对应挡位为直流电压挡，由图指针位置可知读数为。
11．答案：（1）CABE（2）500（3）205/206
解析：（1）第一次选择的欧姆挡（），发现表针偏转角度极小，说明选择的倍率挡位太小，应选择高倍率的挡位，即×100挡，选好倍率挡位后，首先将两表笔短接，并调零，将两表笔分别跟被测电阻的两端接触，观察指针的位置是否在理想位置，随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值，根据上述有关操作，合理实验步骤并按操作顺序是CABE。
（2）若选择开关处在“”的电阻挡时指针位于a，则被测电阻的阻值是
（3）若选择开关处在250mA时，分度值为5mA，指针位于b位置，则被测电流大小为205mA。
12．答案：（1）；B
（2）黑表笔
（3）1500；1.25；25.0
解析：（1）选择开关置于挡时，表盘指针如图甲所示，指针偏角过大，为了使测量值更准确，指针需要指在中央刻线附近，即需要换低倍率挡，选择开关应置于；
欧姆表换挡后，需要重新进行欧姆调零，即将两表笔短接，调节图乙中B（欧姆调零旋钮）重新调零后进行测量。
（2）某次探测时，发现表头指针偏转角度很大，表明通过的电流较大，即待测电阻较小，可知，测量的是二极管的正向电阻，根据“红进黑出”规律可知，与二极管正极相连的是多用电表的黑表笔。
（3）根据欧姆表的读数规律，该读数为
根据直流电压挡“”的读数规律，该读数为；
根据直流电流挡的读数规律，该读数为。
13．答案：（1）3.6（2）A：3622（3）大于
解析：（1）多用电表表盘最上面一圈刻度为欧姆挡表盘刻度，根据表盘刻度可得该电压表内阻约为
（2）由于电源电动势约为6V，而电压表的满偏电压为3V，电路采用的是分压式接法，则选用最大最值小的滑动变阻器更容易进行调节，使电压表达到满偏；另外，当电压表达到满偏时，由于电压表的内阻大于滑动变阻器与之并联部分的电阻，则并联后的总电阻接近滑动变阻器左侧电阻的阻值；滑动变阻器左侧电阻与电压表内阻并联后再与滑动变阻器右侧电阻串联而分压，当断开接入电阻箱后，并联部分电阻将增大，分压也将增大，而增大后的电阻更接近滑动变阻器左侧电阻，左侧电阻越大，接入电阻箱后等效电阻的增加量就越大，因此等效电阻分去的电压就越大，实验误差就越大，综合可知，应选择总阻值最小的滑动变阻器。
故选A。
由于电阻箱与电压表串联，根据串联分压，且分压比等于电阻之比可得
代入数据解得
当将电阻箱接入电路后，滑动变阻器左侧与电压表所在电路并联后的等效电阻，因电阻箱的接入使并联等效电阻变大，而由于忽略电源的内阻，滑动变阻器的左侧电阻与电压表所在电路并联后与滑动变阻器右侧电阻串联，根据串联分压原理可知，当电阻箱接入电路后，滑动变阻器左侧与电压表并联部分的电压变大，因此，当电压的指针指到满刻度的位置时，实际上电阻箱分担的电压大于电压表满偏刻度的，根据
得到
因此可知实际测出的电压表内阻的测量值大于真实值。
