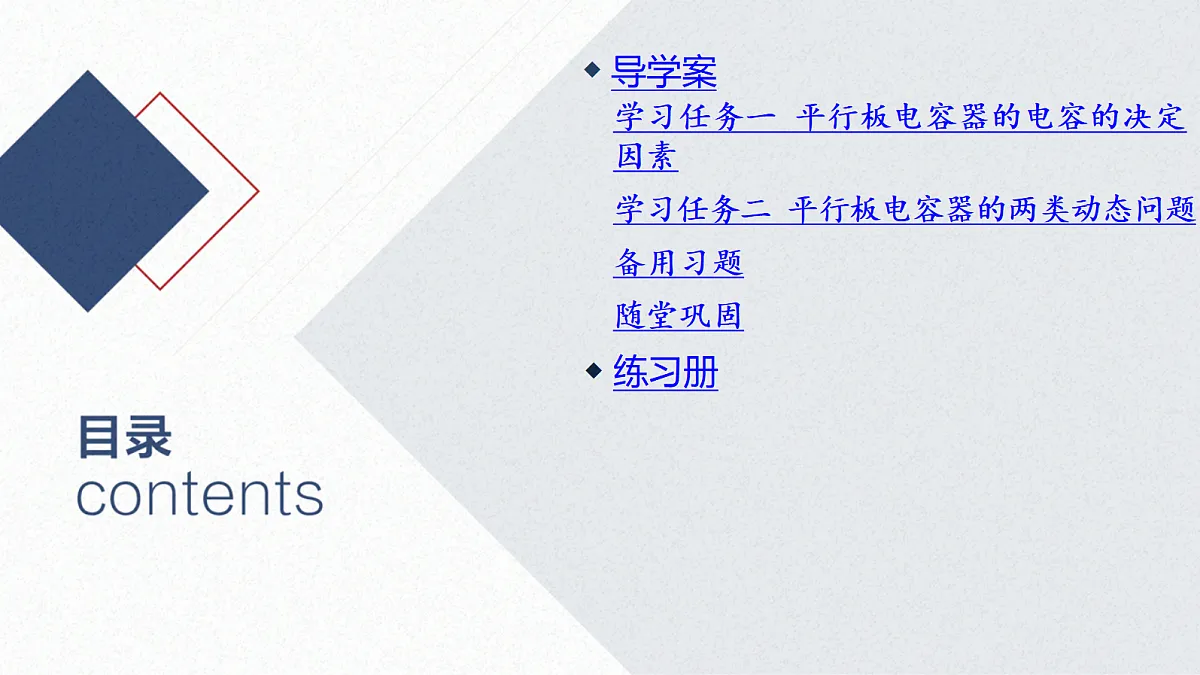

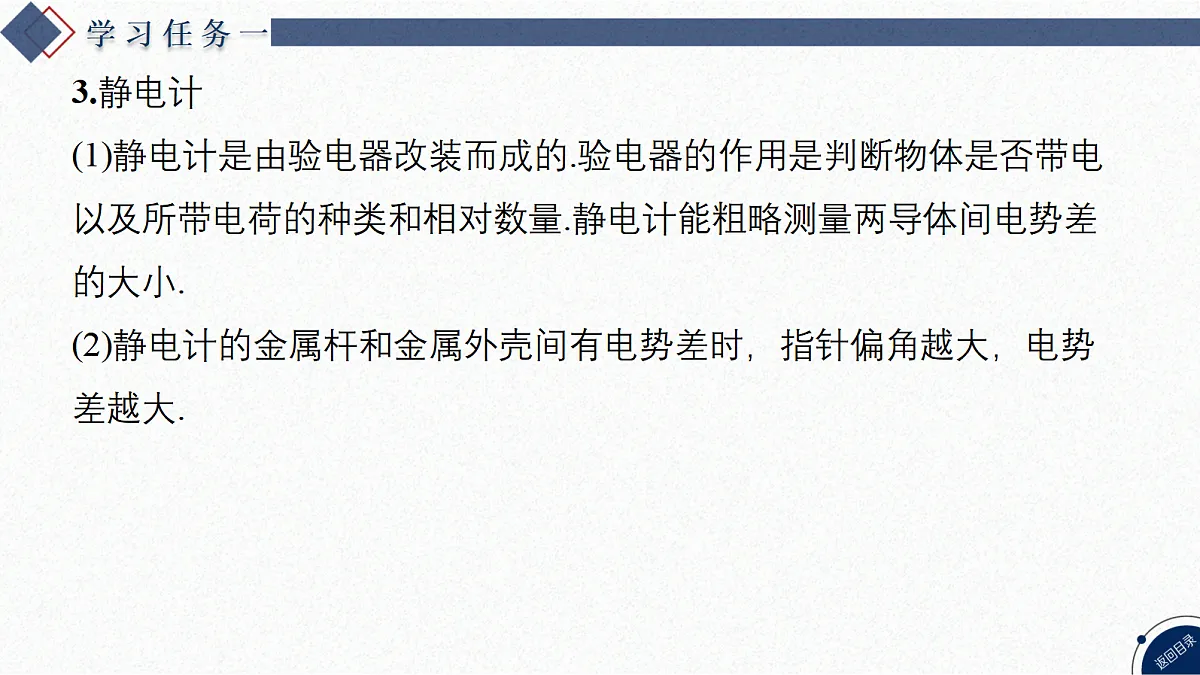

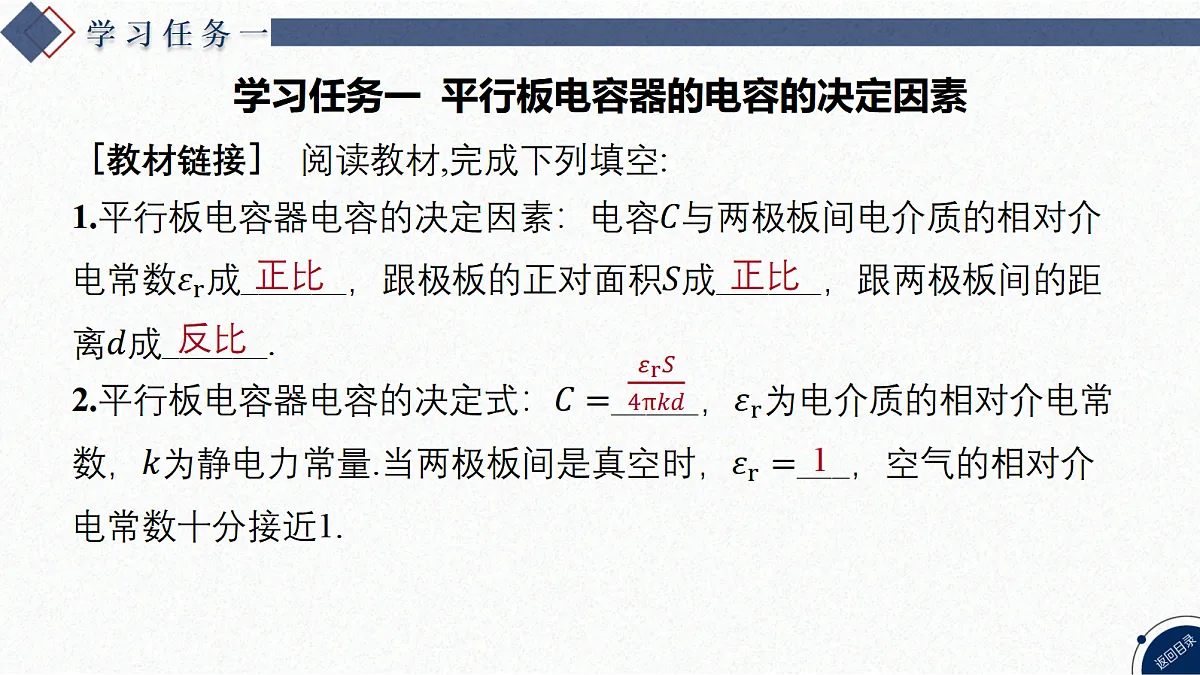

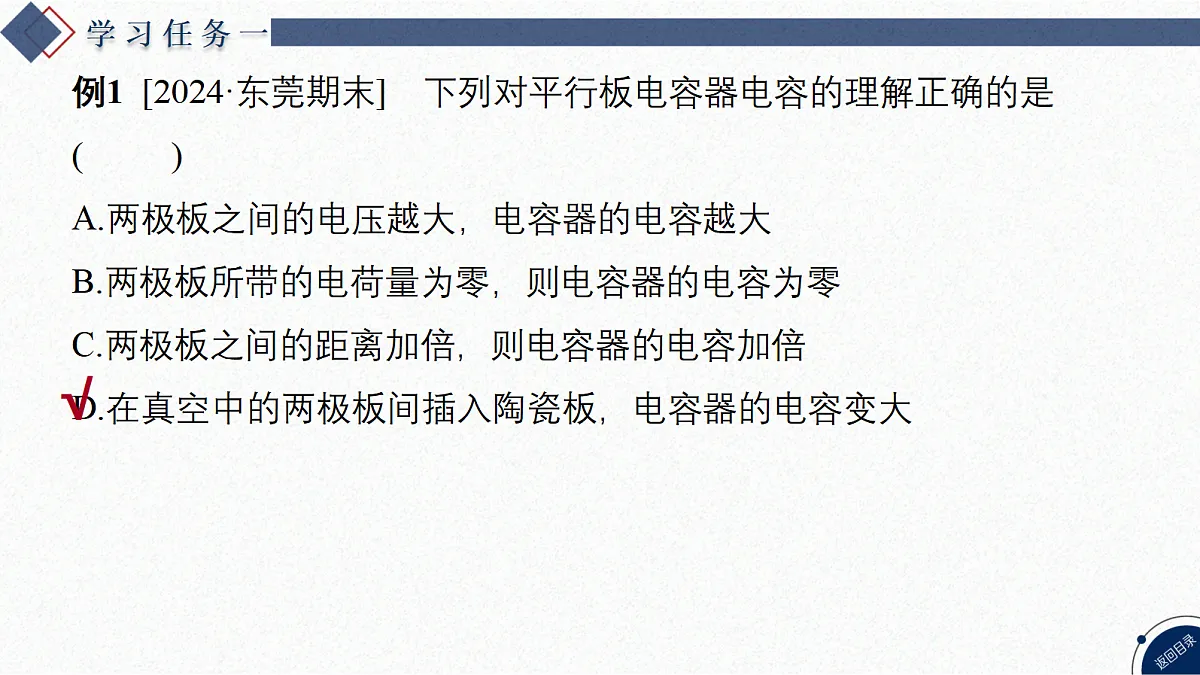

第一节 电容器与电容第2课时 平行板电容器的电容学习任务一 平行板电容器的电容的决定因素学习任务二 平行板电容器的两类动态问题随堂巩固◆练习册备用习题学习任务一 平行板电容器的电容的决定因素［教材链接］ 阅读教材,完成下列填空: 正比正比反比  13.静电计(1)静电计是由验电器改装而成的.验电器的作用是判断物体是否带电以及所带电荷的种类和相对数量.静电计能粗略测量两导体间电势差的大小.(2)静电计的金属杆和金属外壳间有电势差时，指针偏角越大，电势差越大.例1 [2024·东莞期末] 下列对平行板电容器电容的理解正确的是( ) A.两极板之间的电压越大，电容器的电容越大B.两极板所带的电荷量为零，则电容器的电容为零C.两极板之间的距离加倍，则电容器的电容加倍D.在真空中的两极板间插入陶瓷板，电容器的电容变大√   学习任务二 平行板电容器的两类动态问题    √  √   1.如图所示,D是一只二极管,A、B是平行板电容器的两个极板,在电容器两极板间有一带电微粒P处于静止状态.当两极板A和B间的距离增大的瞬间(两极板仍平行),关于带电微粒P,下列说法正确的是(　　)A.微粒向下运动B.微粒仍静止不动C.若下板接地,且上板上移,则微粒所在处的电势升高D.若下板接地,且上板上移,则微粒的电势能升高√ 2.(多选)平行板电容器充电后与电源断开,负极板接地,在两极板间,一个所带电荷量很小的正电荷固定在P点,如图所示.以E表示两极板间的电场强度,U表示两极板间的电势差,Ep表示正电荷在P点的电势能.若保持负极板不动,将正极板向下移到图中虚线所示的位置(两板仍平行),则(　　)A.U变小,E不变B.E变小,Ep变大C.U变小,Ep不变D.U不变,Ep不变√√ 3.如图所示,平行板电容器与电动势为E的电源连接,上极板A接地,一带电油滴静止在电容器中的P点.现将平行板电容器的下极板B竖直向下移动一小段距离,则(　　)A.带电油滴所受静电力不变B.P点的电势将升高C.带电油滴在P点时的电势能增大D.电容器的电容减小,极板带电荷量增大√ A.若将A向左平移一小段距离,则油滴仍然静止,G表中有从b到a的电流B.若将A向上平移一小段距离,则油滴向下加速运动,G表中有从b到a的电流C.若将A向下平移一小段距离,则油滴向上加速运动,G表中有从b到a的电流D.若将S断开,则油滴将做自由落体运动,G表中无电流4.(多选)如图所示,两块较大的金属板A、B相距为d,两板平行放置并与一电源相连,开关S闭合后,两板间的一质量为m、带电荷量为q的油滴恰好处于静止状态.以下说法正确的是(　　)√√  5.如图所示是一个由电源、电阻R、开关S与平行板电容器组成的电路.开关S闭合,一带电液滴悬浮在两极板间的P点不动.下列说法正确的是(　　)A.液滴可能带正电B.增大两极板间距离的过程中,电阻R中有从b到a的电流C.断开S,减小两极板正对面积的过程中,液滴将加速下降D.断开S,减小两极板间距离的过程中,液滴保持静止√ 6.(多选)如图所示的电路中,两金属板沿水平方向放置,并与灵敏电流计G串联后接在电源两端,D是理想二极管.单刀双掷开关S接1时,带电小球刚好静止在两极板间.下列说法正确的是(　　)A.小球带负电B.单刀双掷开关S接1时,仅将A板向上移动少许,则小球向下运动,且流过灵敏电流计G的电流方向向左C.单刀双郑开关S接2时,仅将B板向上移动少许,则小球向上运动,且流过灵敏电流计G的电流方向向右D.单刀双郑开关S接2时,仅将B板向左移动少许,则小球保持静止,且流过灵敏电流计G的电流方向向左√√[解析] 单刀双掷开关S接1时,A、B板间电场强度方向竖直向上,带电小球刚好静止在两极板间,则小球所受电场力方向也是竖直向上,故小球带正电,A错误;单刀双掷开关S接1时,电容器的电压不变,仅将A板向上移动少许,板间距离变大,则电场强度变小,电场力变小,小球向下运动,电容变小,电荷量变小,电容器放电,流过灵敏电流计G的电流方向向左,B正确;单刀双掷开关S接2时,仅将B板向上移动少许,板间距离变小,但是由于二极管的单向导电性,电容器的电荷量不变,板间电场强度大小不变,小球仍保持静止,C错误;单刀双掷开关S接2时,仅将B板向左移动少许,电容器两板距离不变,电压不变,板间电场强度大小不变,小球仍保持静止,电容器电容减小,电荷量减小,电容器放电,流过灵敏电流计G的电流方向向左,D正确.7.给某电容器接通电源,其两板间电压随时间变化的图像如图所示,则(　　)A.t1时刻之前为放电过程B.t1时刻前电容器所带电荷量与电容器两端电压之比变小C.t1时刻后电容器所带电荷量与电容器两端电压之比变大D.全过程电容器所带电荷量与电容器两端电压之比始终不变 √   √2.(平行板电容器的动态变化)(多选)平行板电容器充电之后，右侧极板带正电，左侧极板带负电，将右侧极板固定到绝缘支架上，左侧极板接地，手持左侧极板上的绝缘手柄，移动左侧极板，下列说法正确的是( ) A.保持正对面积不变，增大两极板间距离，场强减小B.保持正对面积不变，增大两极板间距离，右极板电势升高C.保持两极板间距离不变，减少正对面积，场强变大D.保持两极板间距离不变，减少正对面积，右极板电势降低√√    √  练 习 册知识点一 平行板电容器的电容决定因素1.[2024·云南大理期末] 关于平行板电容器的电容，下列说法正确的是( ) A.电容器带电荷量越大，其电容越大B.两极板间的电压越大，其电容越大C.两极板间距离越大，其电容越大D.两极板正对面积越大，其电容越大√    √√3.[2024·茂名期末] 将充电后的平行板电容器与电源断开，如图所示.若减小极板间的距离，则( ) A.电容将会不变B.电容将会变大C.两板间电势差保持不变D.两板间电势差变大 √知识点二 平行板电容器的两类动态问题   √   √6.[2024·中山期末] 电容式话筒含有电容式传感器，其结构如图所示，导电性振动膜片与固定电极构成一个电容器，当振动膜片在声压的作用下运动时，两个电极间的电容发生变化，电路中电流随之变化，这样声信号就转 变为电信号.当振动膜片向左运动时，下列说法正确的是( ) √    一带电油滴处于静止状态.仅将金属板甲稍向右移，则( ) √√    的上、下两个极板，上下位置均固定，且分别接在恒压直流电源的两极上，当流水线上通过的产品厚度增大时，下列说法正确的是( ) √ 9.(多选)[2024·福州格致中学月考] 如图是一种通过测量电容器电容的变化，来检测液面高低的仪器原理图，电容器的两个电极分别用导线接到指示器上，指示器可显示电容的大小，下列关于该仪器的说法中正确的有( ) A.该仪器中电容器的两个电极分别是金属芯柱和导电液体B.芯柱外面的绝缘层越厚，该电容器的电容越大C.容器中液面升高，相当于两平行板间的距离增大，电容器电容减小D.如果指示器显示出电容增大了，则说明容器中液面升高了√√[解析] 电容器的两个电极是可以导电的，分别是金属芯柱和导电液体，A正确；芯柱外面的绝缘层越厚，金属芯柱和导电液体之间距离越大，相当于两平行板间的距离增大，电容器电容减小，B错误；容器中液面升高，金属芯柱和导电液体正对面积增大，相当于平行板电容器的正对面积增大，电容器电容增大，C错误，D正确.10.(多选)[2024·汕头期末] 电容式加速度传感器在安全气囊、手机移动设备方面应用广泛.其原理如图所示，质量块左、右侧分别连接电介质、轻质弹簧，弹簧与电容器固定在外框上，质量块可带动电介质相对于外框无摩擦左右移动，但不能上下移动.下列关于该传感器的说法正确的是( ) A.当电路中没有电流时，电容器所带电荷量保持不变B.当电路没有电流时，传感器一定处于平衡状态C.当电路中有顺时针方向的电流时，电容器电容一定增大D.当电路中有顺时针方向的电流时，传感器一定向右运动√√[解析] 当电路中没有电流时，说明电容器充、放电结束，处于稳定状态，电荷量保持不变，故A正确；当传感器以恒定加速度运动时，根据牛顿第二定律可知，弹力大小不   √√√    √    (1) 平行板间的电场强度；
