初中物理沪粤版（2024）八年级上册（2024）凸透镜成像规律课后复习题

这是一份初中物理沪粤版（2024）八年级上册（2024）凸透镜成像规律课后复习题，共10页。试卷主要包含了6凸透镜成像规律，0；缩小；照相机；右等内容，欢迎下载使用。

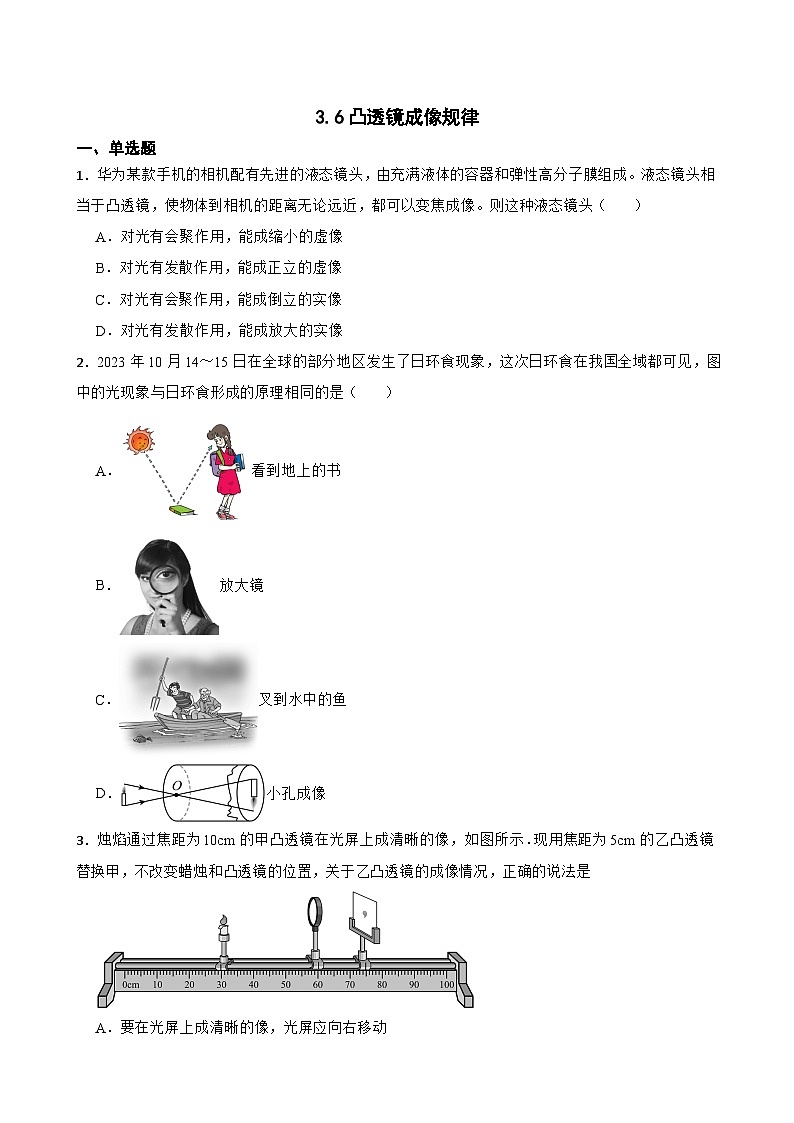

一、单选题
1．华为某款手机的相机配有先进的液态镜头，由充满液体的容器和弹性高分子膜组成。液态镜头相当于凸透镜，使物体到相机的距离无论远近，都可以变焦成像。则这种液态镜头（ ）
A．对光有会聚作用，能成缩小的虚像
B．对光有发散作用，能成正立的虚像
C．对光有会聚作用，能成倒立的实像
D．对光有发散作用，能成放大的实像
2．2023年10月14～15日在全球的部分地区发生了日环食现象，这次日环食在我国全域都可见，图中的光现象与日环食形成的原理相同的是（ ）
A．看到地上的书
B．放大镜
C．叉到水中的鱼
D．小孔成像
3．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，可以得到一个清晰放大的实像
D．移动光屏，可以得到一个清晰放大的虚像

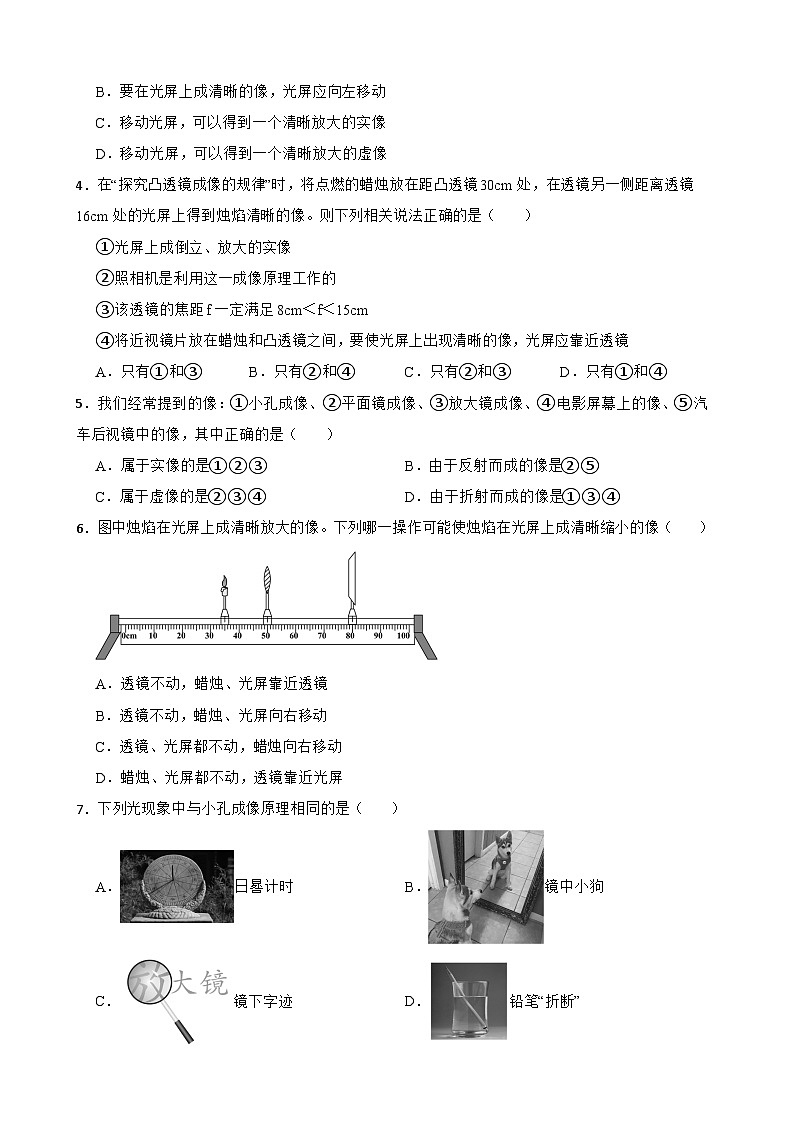

4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③B．只有②和④C．只有②和③D．只有①和④
5．我们经常提到的像：①小孔成像、②平面镜成像、③放大镜成像、④电影屏幕上的像、⑤汽车后视镜中的像，其中正确的是（ ）
A．属于实像的是①②③B．由于反射而成的像是②⑤
C．属于虚像的是②③④D．由于折射而成的像是①③④
6．图中烛焰在光屏上成清晰放大的像。下列哪一操作可能使烛焰在光屏上成清晰缩小的像（ ）
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏
7．下列光现象中与小孔成像原理相同的是（ ）
A．日晷计时B．镜中小狗
C．镜下字迹D．铅笔“折断”

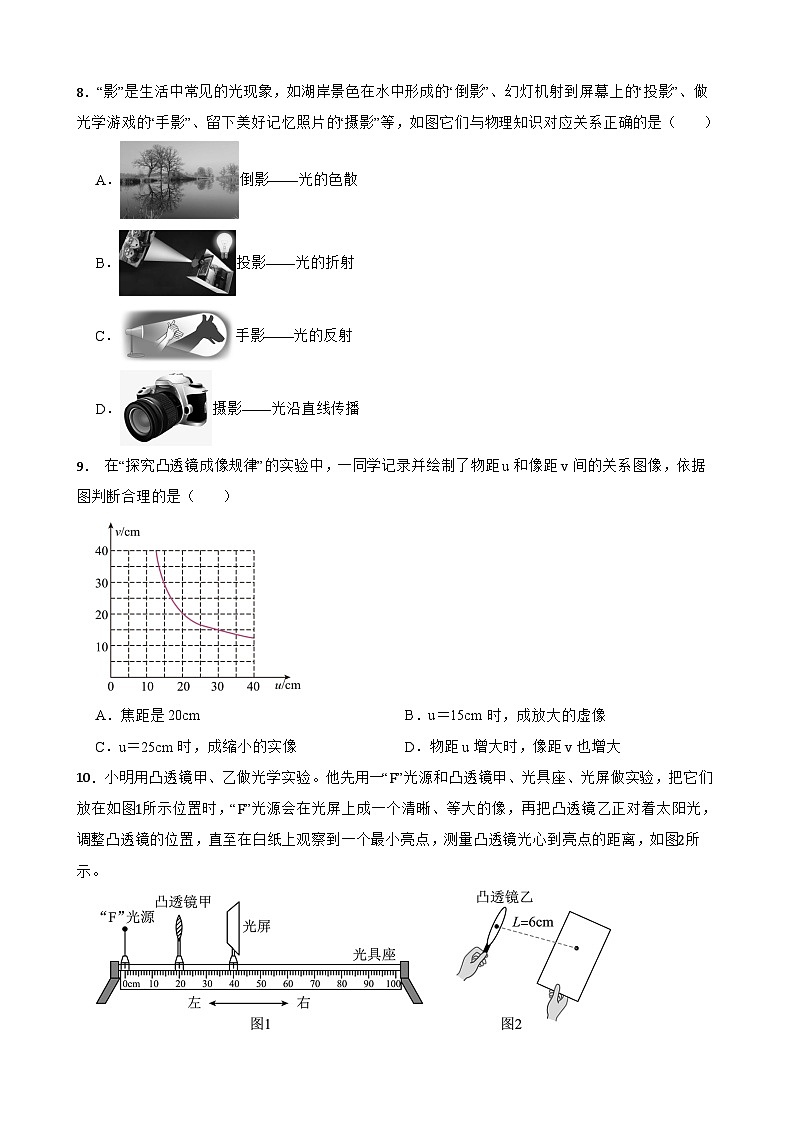

8．“影”是生活中常见的光现象，如湖岸景色在水中形成的“倒影”、幻灯机射到屏幕上的“投影”、做光学游戏的“手影”、留下美好记忆照片的“摄影”等，如图它们与物理知识对应关系正确的是（ ）
A．倒影——光的色散
B．投影——光的折射
C．手影——光的反射
D．摄影——光沿直线传播
9． 在“探究凸透镜成像规律”的实验中，一同学记录并绘制了物距u和像距v间的关系图像，依据图判断合理的是（ ）
A．焦距是20cmB．u＝15cm时，成放大的虚像
C．u＝25cm时，成缩小的实像D．物距u增大时，像距v也增大
10．小明用凸透镜甲、乙做光学实验。他先用一“F”光源和凸透镜甲、光具座、光屏做实验，把它们放在如图1所示位置时，“F”光源会在光屏上成一个清晰、等大的像，再把凸透镜乙正对着太阳光，调整凸透镜的位置，直至在白纸上观察到一个最小亮点，测量凸透镜光心到亮点的距离，如图2所示。
图1中，为使光屏上再次得到清晰的像，进行以下操作（ ）
①凸透镜甲和“F”光源的位置都不动，光屏向右适当移动一段距离
②凸透镜甲位置不动，“F”光源向右适当移动一段距离，光屏向左适当移动一段距离
③“F”光源和凸透镜甲的位置都不动，把凸透镜甲更换为凸透镜乙，光屏向左适当移动一段距离
A．只有①是可行B．只有②是可行
C．只有③是可行D．①②③都不可行
二、填空题
11．如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”，“削冰令圆”就是把冰块制成 透镜，它对光线有 作用，要得火，应把“艾”放在透镜的 位置。
12．（新题）如图所示，是我校校门入口处设置的人脸识别机，能够进行人脸识别。它的镜头实际上是一个 透镜，当我们走近一体机时，人在镜头上所成的像将变 。
13．沈阳人把孔雀鱼称之为“火炬鱼”。“火炬鱼”颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中，通过球形鱼缸看到的鱼“变大”了（如图所示）。球形鱼缸起到了 镜的作用，看到的小丑鱼是它通过球形鱼缸形成的正立、放大的 像。
14．如图所示是一种移动监控装置，安装在家中便于主人利用手机远程监控。被监控的物体经摄像头成倒立、 （选填“放大”“等大”或“缩小”）的实像后传输到手机上，如果看到显示屏上的像变大，说明被监控的物体到摄像头的距离变 （选填“大”或“小”）。
15．如图甲所示的黑白卡片，左侧在白光照射下呈现黑色是因为 ，在高脚玻璃杯前方观察到如图乙所示装水部分“黑白颠倒”的现象，此时装水部分的高脚杯和杯内水的组合相当于一个 透镜，若希望看到“黑白颠倒”的现象重新颠倒回来，则应将高脚杯 （选填“靠近”或“远离”）黑白卡片。
16．如图所示在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。不改变蜡烛和光屏位置，将凸透镜向右移动到 cm处，屏上即可再次成清晰的像。若将蜡烛换成一个指针发光的钟表，其表面正对透镜，则指针在光屏上所成的像做 （填“顺时针”或“逆时针”）转动。
三、综合题
17．如图所示，O是透镜的光心，来自物体甲的光线a、b平行于主光轴，c光线过光心O，b、c光线都从物体甲上的同一个点M发出，光线a经过透镜后的光线过主光轴上的S点。
（1）透镜AB是一个 透镜（选填“凸”或“凹”）；
（2）请分别画出b、c光线经过透镜后的光路图，并确定发光点M成像的位置，标记为M' ；
（3）此时甲物体可在光屏上得到一个 （选填“放大”或“缩小”）、 （选填“倒立”或“正立”）的实像。
四、简答题
18． 在夏天的烈日下，汽车玻璃窗上的小水珠应尽快擦干，请解释其中的道理。
五、作图题
19．按照要求作图。
（1）如图甲所示，请画出AB在平面镜中的像。
（2）如图乙所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。
（3）如图丙所示，请在图中画出物体AB的像A'B'的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
六、实验探究题
20．在光学复习课上，小南利用透镜做了以下光学实验：
（1）小南发现，凸透镜成实像时，像高与焦距、物距有关，为进一步探究，他将5cm高的发光体作为光源，另取两个焦距不同的凸透镜进行实验。实验时记录的几组数据如下：
分析表中数据可知：焦距f1为cm；表格中A处数据应为cm，写出填写这个数据的依据：。表格中B处成像的应用是（选填“照相机”、“幻灯机”或“放大镜”）；
（2）分析实验数据中的物距与焦距的变化关系及像的高度，可得出的初步结论是：
①同一物体，物距相同，经不同焦距的凸透镜成实像时，像越高；
②。
七、科普阅读题
21．我国西汉时期成书的《淮南万毕术》中有记载：“削冰令圆，举以向日，以艾承其影，则火生。”描述了把冰做成凸透镜的场景。
（1）“以艾承其影”的“影”是由光的 （选填“直线传播”、“反射”或“折射”）形成的；
（2）小明探究凸透镜成像的规律：
①让一束平行光正对着凸透镜入射，调整光屏至出现最小、最亮的光斑，如题 21 图甲所示，则该凸透镜的焦距为 cm；
②当他把实验器材调整至如图乙所示的位置时，光屏上恰好出现清晰的倒立、 的实像，应用这一成像规律可制成 （选填“放大镜”、“投影仪”或“照相机”）；小明取下自己的近视眼镜放在凸透镜相邻左侧，光屏上的像模糊了，想要再次得到清晰的像，应把光屏向 （选填“左”或“右”）移动。
（3）实验结束后小明好奇，在测量透镜焦距的操作中，如果平行光不是正对着凸透镜、而是和主光轴成一定角度入射，会有什么现象？查阅资料后他掌握了一个新名词：焦平面——通过透镜焦点并与主光轴垂直的平面，从焦平面上一点发出的光线经过凸透镜后会变成平行光，如图丙所示；请根据该特点，完成图丁中的平行光经过凸透镜后的光路图 。
丙 丁
参考答案
1．C
2．D
3．B
4．C
5．B
6．D
7．A
8．B
9．C
10．C
11．凸；会聚；焦点
12．凸；大
13．放大；虚
14．缩小；小
15．黑色吸收所有色光；凸；靠近
16．放大；65；顺时针
17．凸；；放大；倒立
18．小水珠相当于一个凸透镜，对光有会聚作用，阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高，可能损坏汽车的外表，甚至导致火灾，所以在夏天的烈日下，汽车玻璃窗上的小水珠应尽快擦干。
19．（1）
（2）
（3）
20．10,30,在光的折射中，光路是可逆的,幻灯机,焦距越大,同一物体，焦距相同，成实像时，物距越小，像越高
21．（1）折射
（2）10.0；缩小；照相机；右
（3）实验次数
焦距
fcm
物距
ucm
像距
vcm
物高
lcm
像高
ℎcm
1
f1
35
14
5
2
2
30
15
5
2.5
3
20
20
5
5
4
15
A
5
B
5
5
30
6
5
1
6
15
7.5
5
2.5
7
10
10
5
5
8
6
30
5
25
