初中物理沪粤版（2024）八年级上册6 探究凸透镜成像规律当堂检测题

这是一份初中物理沪粤版（2024）八年级上册6 探究凸透镜成像规律当堂检测题，共10页。试卷主要包含了选择题，填空题，作图题，实验探究题，解答题等内容，欢迎下载使用。

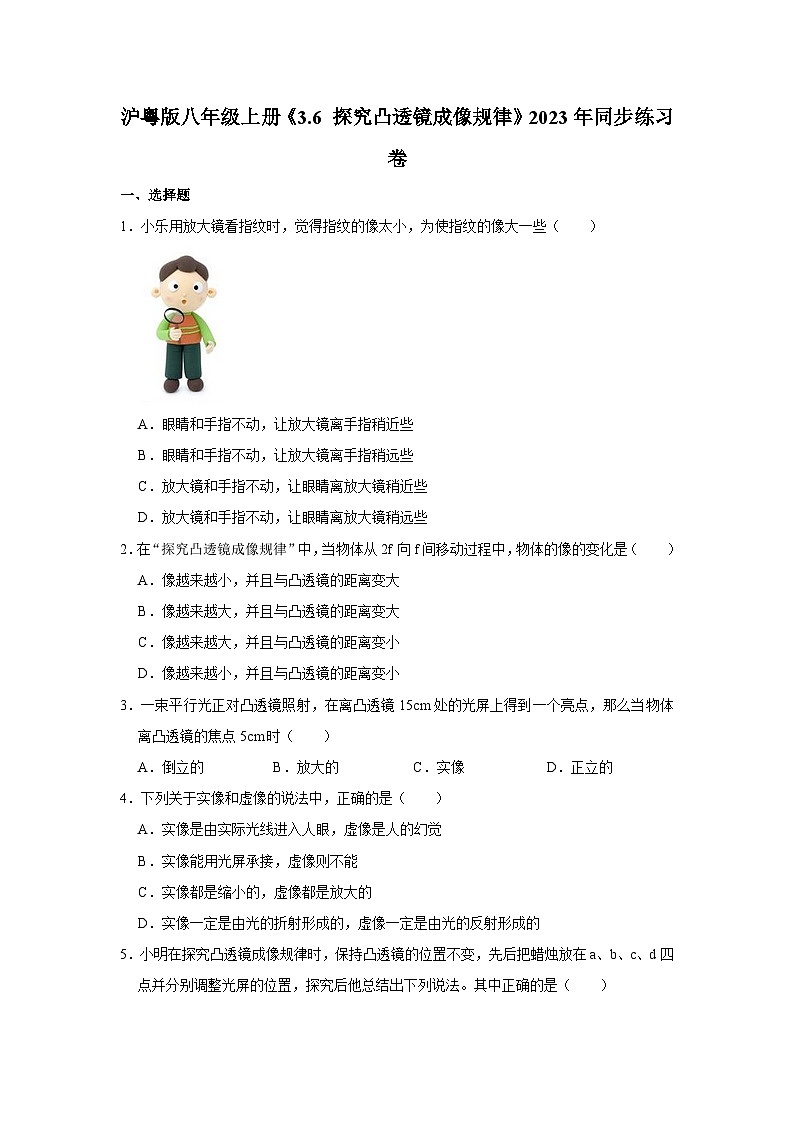

1．小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些（ ）
A．眼睛和手指不动，让放大镜离手指稍近些
B．眼睛和手指不动，让放大镜离手指稍远些
C．放大镜和手指不动，让眼睛离放大镜稍近些
D．放大镜和手指不动，让眼睛离放大镜稍远些
2．在“探究凸透镜成像规律”中，当物体从2f向f间移动过程中，物体的像的变化是（ ）
A．像越来越小，并且与凸透镜的距离变大
B．像越来越大，并且与凸透镜的距离变大
C．像越来越大，并且与凸透镜的距离变小
D．像越来越小，并且与凸透镜的距离变小
3．一束平行光正对凸透镜照射，在离凸透镜15cm处的光屏上得到一个亮点，那么当物体离凸透镜的焦点5cm时（ ）
A．倒立的B．放大的C．实像D．正立的
4．下列关于实像和虚像的说法中，正确的是（ ）
A．实像是由实际光线进入人眼，虚像是人的幻觉
B．实像能用光屏承接，虚像则不能
C．实像都是缩小的，虚像都是放大的
D．实像一定是由光的折射形成的，虚像一定是由光的反射形成的

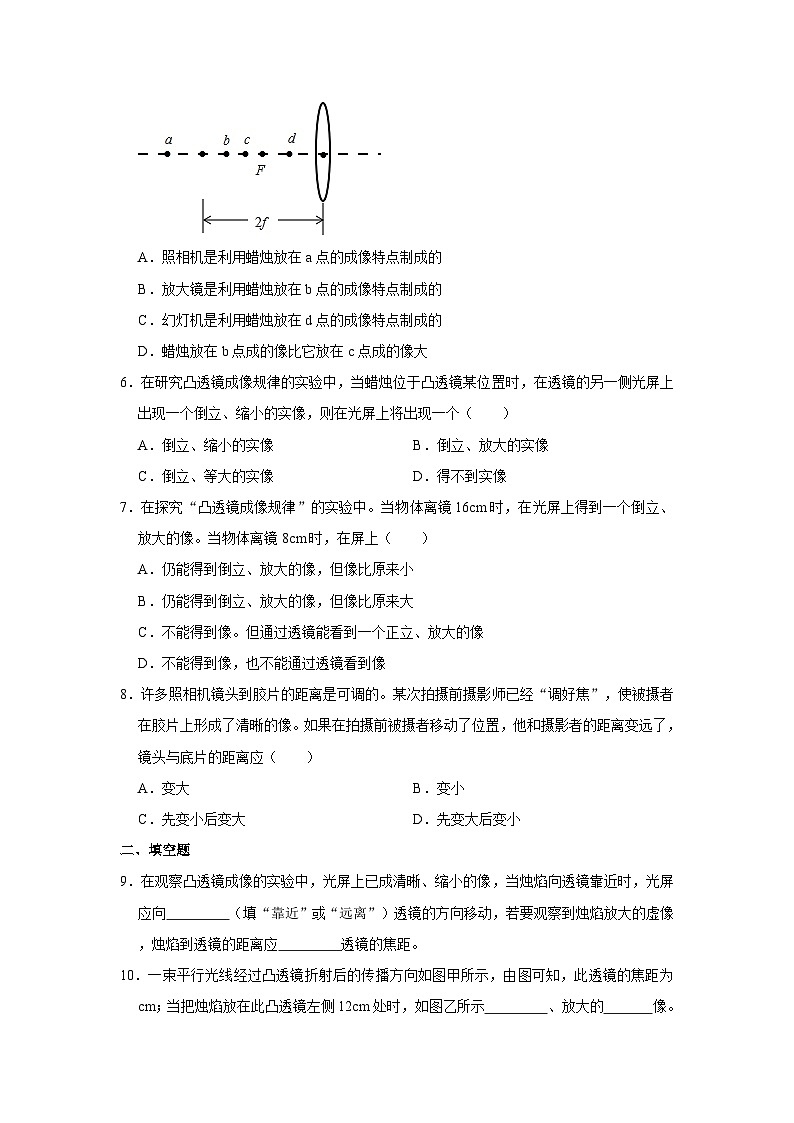

5．小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，探究后他总结出下列说法。其中正确的是（ ）
A．照相机是利用蜡烛放在a点的成像特点制成的
B．放大镜是利用蜡烛放在b点的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡烛放在b点成的像比它放在c点成的像大
6．在研究凸透镜成像规律的实验中，当蜡烛位于凸透镜某位置时，在透镜的另一侧光屏上出现一个倒立、缩小的实像，则在光屏上将出现一个（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．倒立、等大的实像D．得不到实像
7．在探究“凸透镜成像规律”的实验中。当物体离镜16cm时，在光屏上得到一个倒立、放大的像。当物体离镜8cm时，在屏上（ ）
A．仍能得到倒立、放大的像，但像比原来小
B．仍能得到倒立、放大的像，但像比原来大
C．不能得到像。但通过透镜能看到一个正立、放大的像
D．不能得到像，也不能通过透镜看到像
8．许多照相机镜头到胶片的距离是可调的。某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像。如果在拍摄前被摄者移动了位置，他和摄影者的距离变远了，镜头与底片的距离应（ ）
A．变大B．变小
C．先变小后变大D．先变大后变小
二、填空题
9．在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像，当烛焰向透镜靠近时，光屏应向 （填“靠近”或“远离”）透镜的方向移动，若要观察到烛焰放大的虚像，烛焰到透镜的距离应 透镜的焦距。

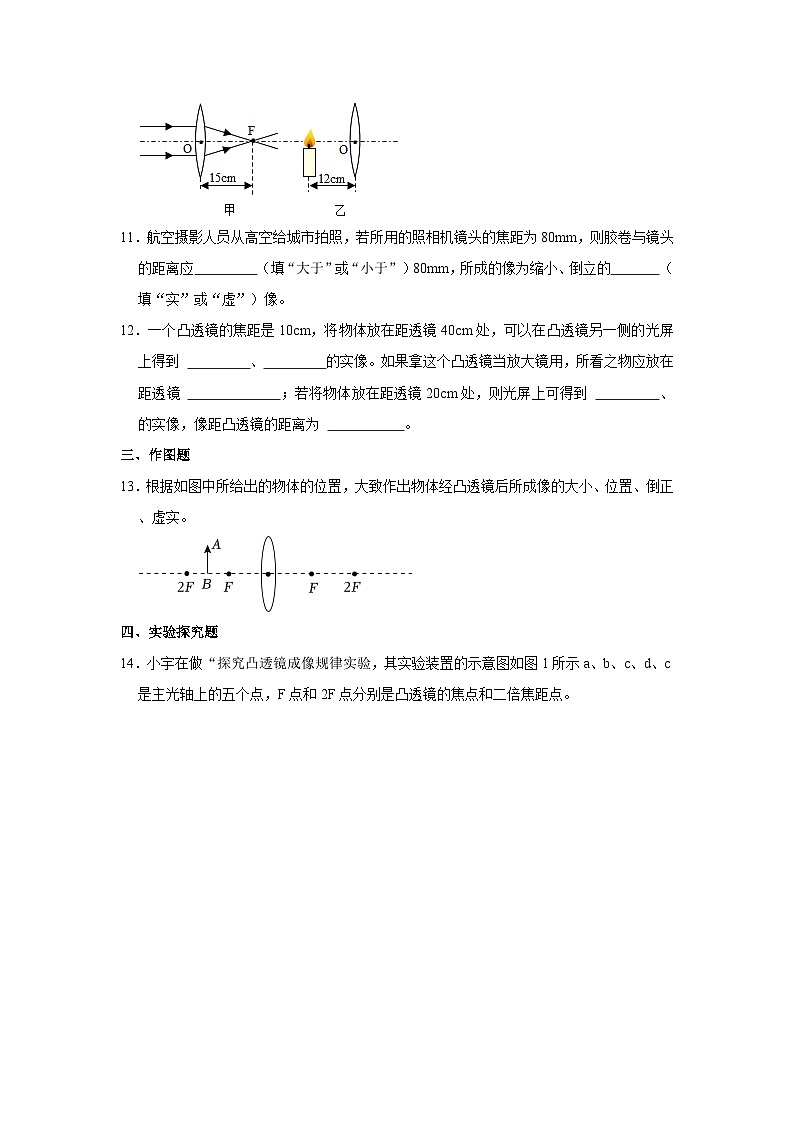

10．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为 cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示 、放大的 像。
11．航空摄影人员从高空给城市拍照，若所用的照相机镜头的焦距为80mm，则胶卷与镜头的距离应 （填“大于”或“小于”）80mm，所成的像为缩小、倒立的 （填“实”或“虚”）像。
12．一个凸透镜的焦距是10cm，将物体放在距透镜40cm处，可以在凸透镜另一侧的光屏上得到 、 的实像。如果拿这个凸透镜当放大镜用，所看之物应放在距透镜 ；若将物体放在距透镜20cm处，则光屏上可得到 、 的实像，像距凸透镜的距离为 。
三、作图题
13．根据如图中所给出的物体的位置，大致作出物体经凸透镜后所成像的大小、位置、倒正、虚实。
四、实验探究题
14．小宇在做“探究凸透镜成像规律实验，其实验装置的示意图如图1所示a、b、c、d、c是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。
​
（1）在a、b、c、d、e这五个点中：
①蜡烛在c点的成像特点是 ，它的典型应用是 ；
②把烛焰从d点向a点移动过程中，它的像的大小变化情况是 ；
③把烛焰放在 点上，光屏上承接不到像。
（2）把点光源放在 点，在透镜右侧放一个光屏，左右移动光屏；
（3）小宇做完实验后，又用手表代替蜡烛，想看在光屏上能成什么样的像，如图（甲）所示把这个玻璃板放在蜡烛的位置上，如图（乙）所示移动光屏直到成清晰像为止（丙）中 图。
五、解答题
15．小华参观展览会，在一个小展室里可见一个女导游在介绍商品，如图所示。试着与她握手 镜，这个虚拟导游是 像（选填“虚”或“实”），电视机屏幕与玻璃屏风的距离应满足的条件是 。
16．如图所示，F、F'为凸透镜的焦点，P、P'是距凸透镜两倍焦距处 的实像；当把烛焰移到P、F之间，调整光屏位置后 （填“变大”、“变小”或“不变”）。
17．在做“研究凸透镜成像规律”实验时，小华发现：光具座上标尺的刻度范围足“0﹣100cm”，而实验桌上却有两个凸透镜，小华面临问题是：为了研究凸透镜的成像规律，选用哪个透镜较好？你认为 （选填“甲”或“乙”）如果选用另一透镜，在实验过程中将会遇到的问题是： 。
18．小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。
（1）在a、b、c、d、e这五个点中：
①把烛焰放在 点上，可以成正立、放大的虚像。
②把烛焰放在 点上，成像最小。
③把烛焰放在 点上是属于照相机原理。
④把烛焰放在 点上是属于投影仪原理。
（2）小宇做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射（乙）所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图（丙）中 图。
沪粤版八年级上册《3.6 探究凸透镜成像规律》2023年同步练习卷（5）
参考答案与试题解析
一、选择题
1．【解答】解：放大镜是根据凸透镜成正立放大虚像（物距小于一倍焦距）的原理制成的。其成像规律是物体离凸透镜越远（接近于焦距，要使指纹的像大一些，所以选项A、C。
故选：B。
2．【解答】解：当物体从2f向f间移动过程中，物距大于焦距，物距变小，像变大。
故选：B。
3．【解答】解：一束平行光正对凸透镜照射，在离透镜15厘米处的光屏上得到一个亮点。
当物体离凸透镜的焦点5cm时，此时物距可能为15cm+5cm＝20cm或15cm﹣2cm＝10cm，f＜u＝20cm＜2f时；u＝10cm＜f。
综上分析，只有B正确。
故选：B。
4．【解答】解：A、我们能看到虚像和实像，不是幻觉。
B、是否用光屏能呈接是实像和虚像的重要区别，虚像呈接不到。
C、实像有放大、缩小、缩小。故C错。
D、光的反射可以产生虚像，也可以产生虚像。
故选：B。
5．【解答】解：A、说法正确，成倒立缩小的像；
B、说法错误，成正立放大的像；
C、说法错误，成放大倒立的像；
D、说法错误。
故选：A。
6．【解答】解：一支蜡烛位于凸透镜前，调节好透镜和光屏位置后、倒立的像，2f＞v＞f。
若保持凸透镜位置不动，光的折射中光路是可逆的。
将蜡烛和光屏的位置对调一下，则2f＞u＞f，所以光屏上呈现倒立。
故选：B。
7．【解答】解：当物体离镜16cm时，在光屏上得到一个倒立，所以2f＞16cm＞f；当物体离镜8cm时，成正立，虚像不能呈现在光屏上，可以透过凸透镜看到虚像。
故选：C。
8．【解答】解：照相机的镜头相当于一个凸透镜。如果在拍摄前被摄者和摄影者的距离变远了，被摄者的像将变小，为了使他在胶片上仍然成清晰的像，所以选项A、C。
故选：B。
二、填空题
9．【解答】解：（1）凸透镜成像时，u＞2f、缩小的实像，即物距要减小。则光屏远离凸透镜。
（2）若要观察到烛焰放大的虚像，由凸透镜成像规律可知，即烛焰距凸透镜的距离要小于透镜的焦距。
故答案为：远离；小于
10．【解答】解：
图示的焦点到透镜光心的距离等于焦距，所以f＝15cm；
u＝12cm＜f，凸透镜成正立。
故答案为：15cm；正立；虚。
11．【解答】解：
照相机是根据物距大于2倍焦距时，成倒立，此时像距处于1倍焦距和4倍焦距之间，像距越小，像距略大于焦距。
故答案为：大于；实。
12．【解答】解：一个凸透镜的焦距是10cm，将物体放在距透镜40cm处，可以在凸透镜另一侧的光屏上得到倒立；
如果拿这个凸透镜当放大镜用，所看之物应放在距透镜一倍焦距之内；
若将物体放在距透镜20cm处，物距等于二倍焦距，即像距为20cm、等大的实像。
故答案为：倒立；缩小；倒立；20cm。
三、作图题
13．【解答】解：从A点引两条光线，一条平行于主光轴，然后根据平行于主光轴的光线经凸透镜折射后将过焦点，两条折射光线的交点为A点的像A′，交主光轴于B′点，如图所示：
四、实验探究题
14．【解答】解：（1）由图可知：a、b在二倍焦距以外，a较远。
c、d在一倍焦距和二倍焦距之间，d较近。
e在一倍焦距以内，则成正立放大虚像，
①把烛焰放在c点上，可以成倒立，应用于投影仪；
②当物体在一倍焦距以外时，物距越小，像逐渐变大，物体离凸透镜越近，
所以当他把蜡烛从d点向a点移动的过程中，像的大小变化情况是变小。
③把烛焰放在e点上，可以成正立，虚像在光屏上承接不到；
（2）把蜡烛放在某个位置，此时无论怎样调整光屏的位置，即说明此时得到的是平行光线，由图可知；
（3）因为凸透镜成倒立的实像，不仅左右相反。根据丁图，然后确定与B上下相反的像即D。
故答案为：（1）①倒立放大实像；投影仪；③e；（3）D。
五、解答题
15．【解答】解：由题意可知：虚拟导游是一个玻璃屏风后倒立的实像，玻璃屏风是凸透镜。
故答案为：凸透；实；大于焦距小于二倍焦距。
16．【解答】解：由图可知，此时物体放在离凸透镜2倍焦距之外处，故答案为：缩小；
而当物体放在P、F之间时，会倒立放大的实像，故答案为：变大。
17．【解答】解：如果选择乙透镜，当“研究凸透镜成像的规律”中的u＞2f时，此时f＜v＜2f，而实验所用的光具座上标尺的刻度范围是“3～100cm”，在光屏上不能看到清晰的像，只能选择甲透镜。
故答案为：甲；光具座不够长。
18．【解答】解：（1）①要成正立的虚像，需将蜡烛放在焦点之内。
②要成最小的像，需要使物距最大。
③照相机是根据物距大于2倍焦距时，成倒立，所以蜡烛应放在2倍焦距之外的a或b点。
④投影仪是根据物距处于6倍焦距和2倍焦距处时，凸透镜成放大，所以要把蜡烛放在f和2f之间的c或d点。
故答案为：①e；②a、b；④c、d。
（2）凸透镜成倒立的实像，像与物体的上下和左右都相反，再左右颠倒后是D。
故答案为：D序号
直径
焦距
甲
4cm
20cm
乙
5cm
30cm
