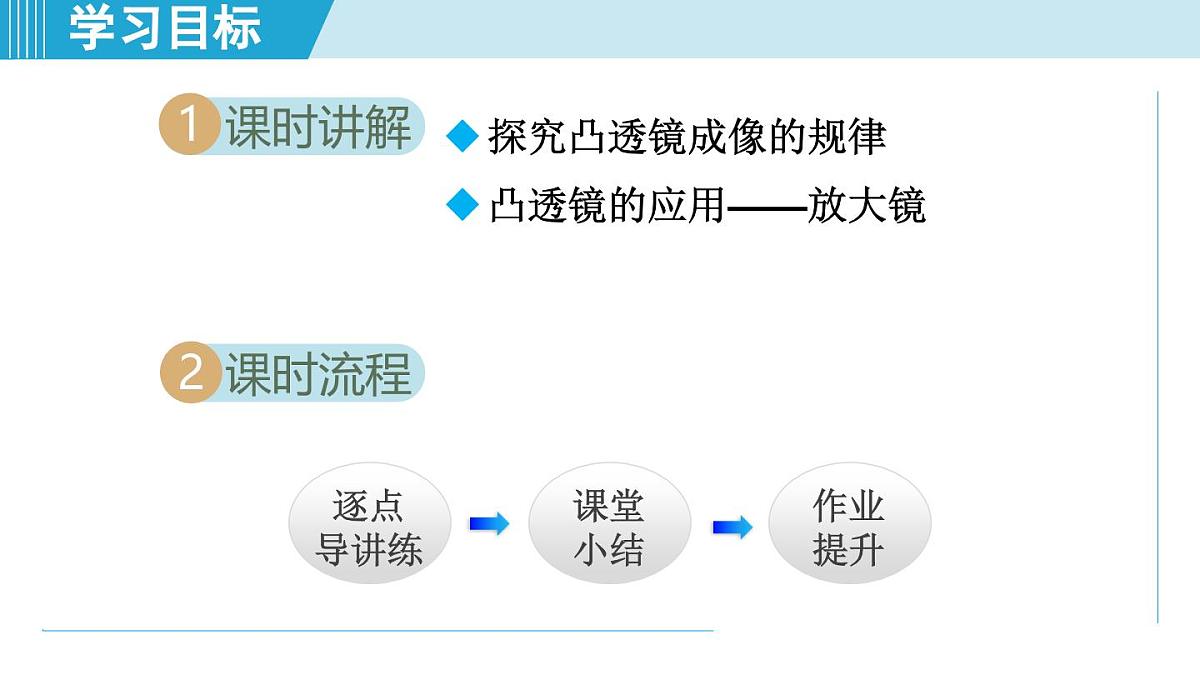

探究凸透镜成像的规律凸透镜的应用——放大镜

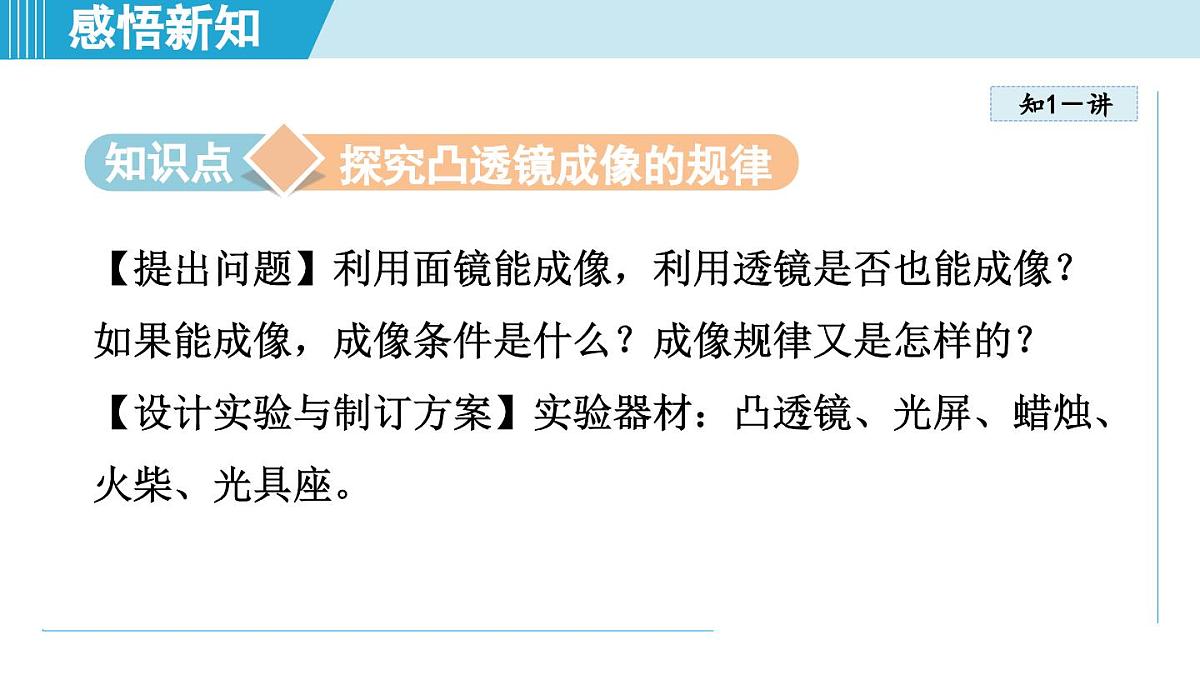

【提出问题】利用面镜能成像，利用透镜是否也能成像？如果能成像，成像条件是什么？成像规律又是怎样的？【设计实验与制订方案】实验器材：凸透镜、光屏、蜡烛、火柴、光具座。

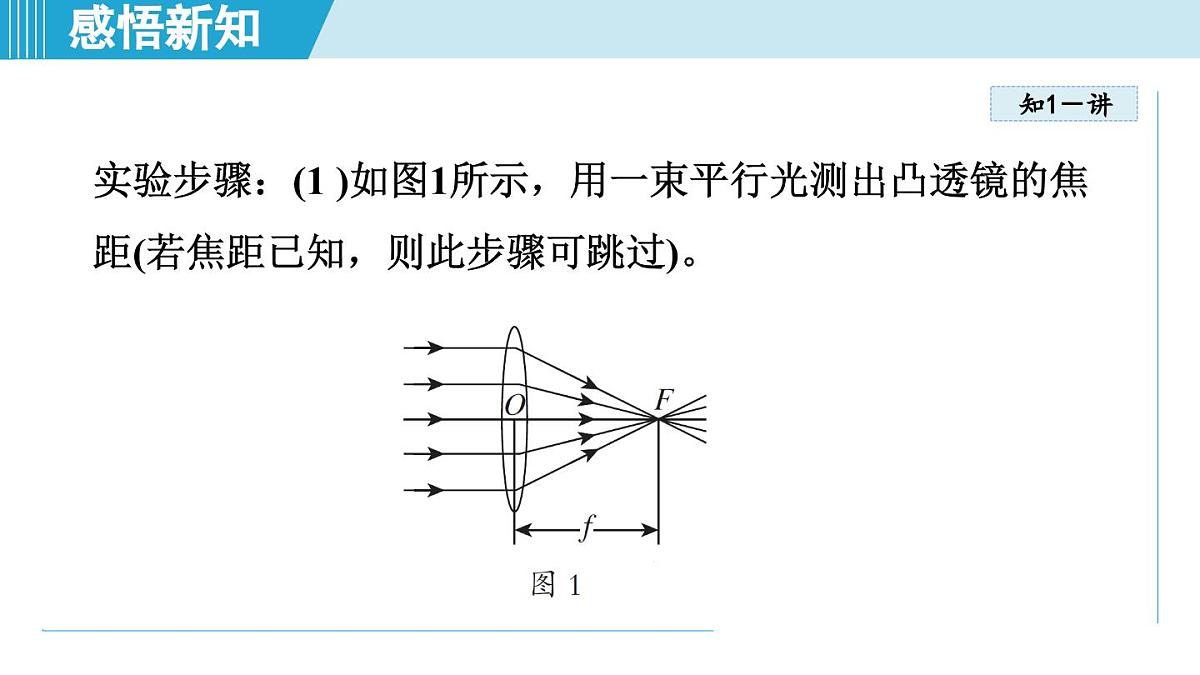

实验步骤：(1 )如图1所示，用一束平行光测出凸透镜的焦距(若焦距已知，则此步骤可跳过)。

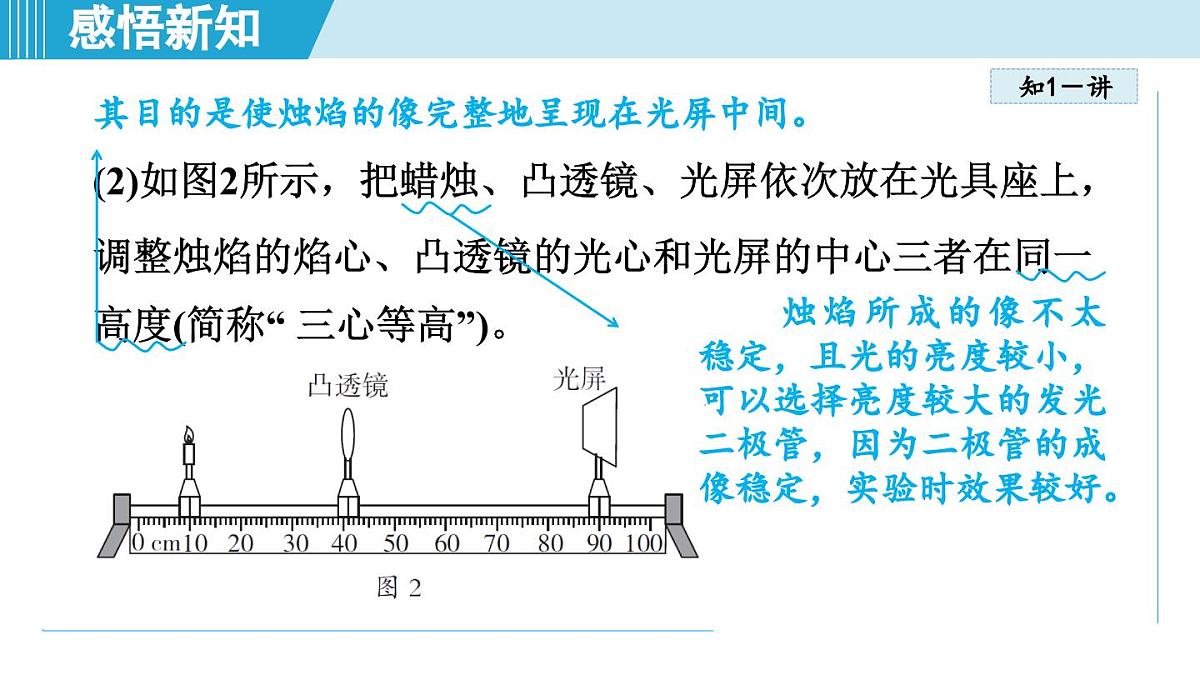

(2)如图2所示，把蜡烛、凸透镜、光屏依次放在光具座上，调整烛焰的焰心、凸透镜的光心和光屏的中心三者在同一高度(简称“ 三心等高”)。
烛焰所成的像不太稳定，且光的亮度较小，可以选择亮度较大的发光二极管，因为二极管的成像稳定，实验时效果较好。
其目的是使烛焰的像完整地呈现在光屏中间。

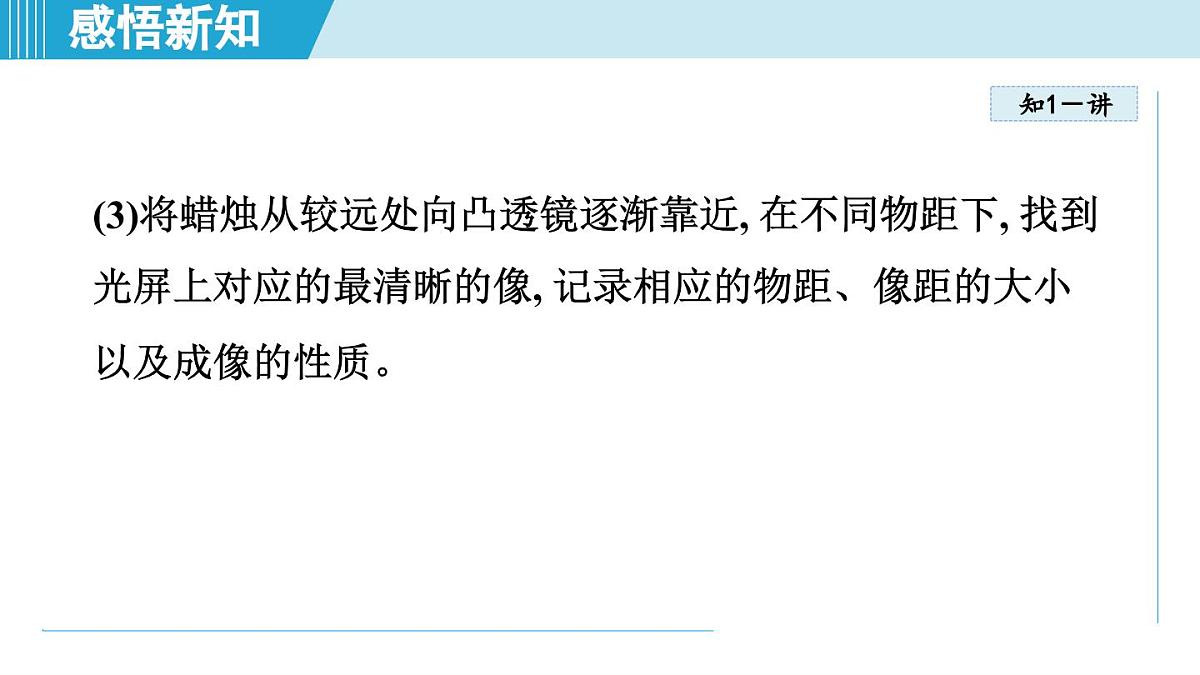

(3)将蜡烛从较远处向凸透镜逐渐靠近, 在不同物距下, 找到光屏上对应的最清晰的像, 记录相应的物距、像距的大小以及成像的性质。

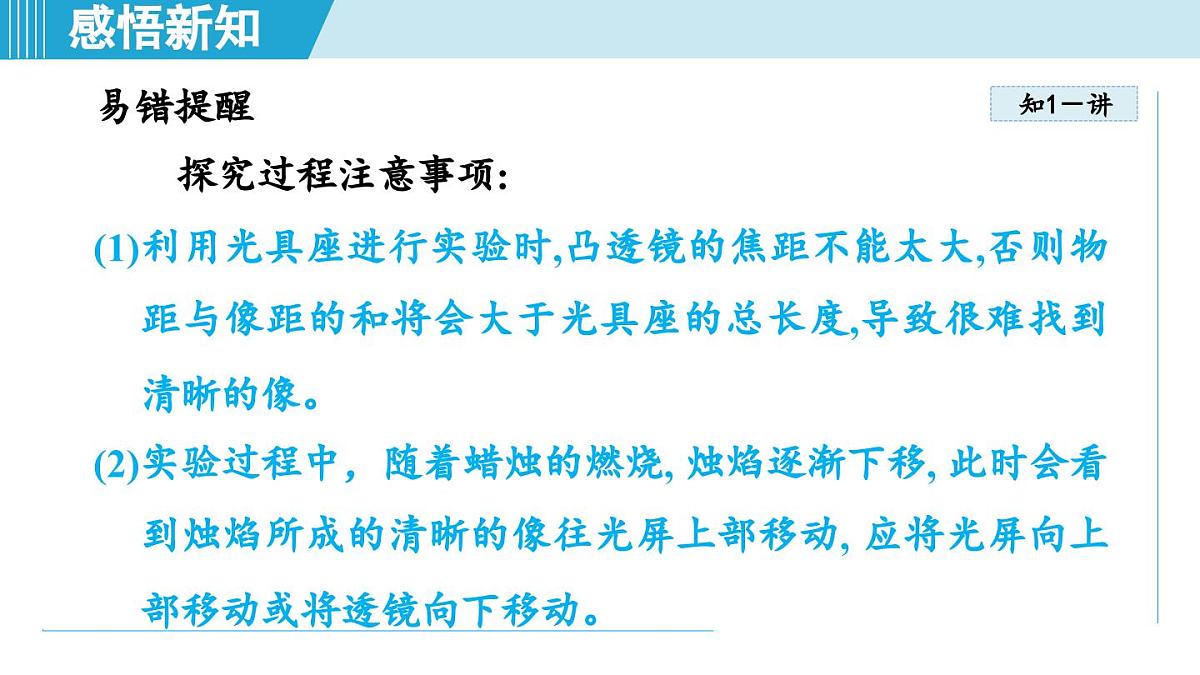

易错提醒探究过程注意事项:(1)利用光具座进行实验时,凸透镜的焦距不能太大,否则物距与像距的和将会大于光具座的总长度,导致很难找到清晰的像。(2)实验过程中，随着蜡烛的燃烧, 烛焰逐渐下移, 此时会看到烛焰所成的清晰的像往光屏上部移动, 应将光屏向上部移动或将透镜向下移动。

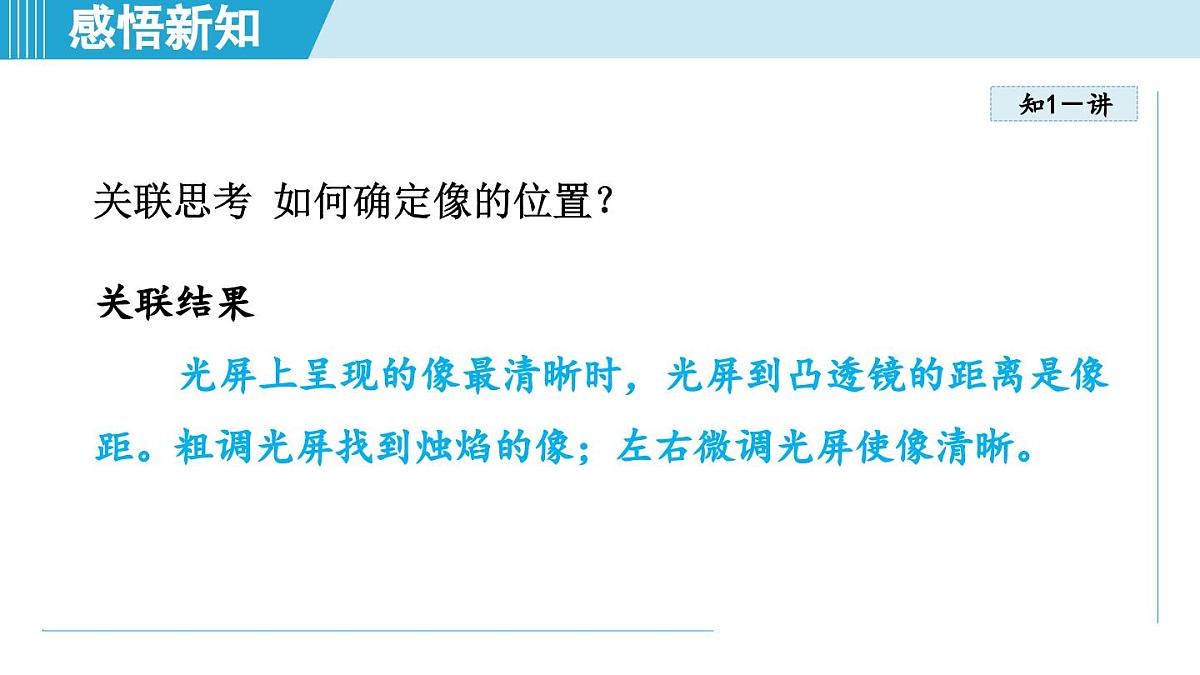

关联思考 如何确定像的位置？
关联结果光屏上呈现的像最清晰时，光屏到凸透镜的距离是像距。粗调光屏找到烛焰的像；左右微调光屏使像清晰。
【获取与处理信息】分析实验数据和现象，归纳得出凸透镜成像的规律。
凸透镜的动态规律(1)凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像越大；物体离凸透镜越远，像离凸透镜越近，像越小；概括为“物近像远像变大，物远像近像变小”；(2)凸透镜成虚像时，物体离凸透镜越近，像离凸透镜越近，像越小；物体离凸透镜越远，像离凸透镜越远，像越大；概括为“物近像近像变小，物远像远像变大”；(3)凸透镜成像时，物体和像的移动方向相同。
结论拓展：物体离凸透镜越远，像越靠近焦点；物体越靠近两倍焦距，像也越靠近两倍焦距。
知识拓展实验问题点拨实验中若无论怎样移动光屏都不能得到清晰的像。主要从以下几个方面分析：(1)烛焰、凸透镜和光屏的中心高度差太大。(2)物体到透镜的距离小于或等于焦距。(3)物体到透镜的距离大于焦距但太靠近焦点。(4)凸透镜的焦距太大等。
规律口诀一倍焦距分虚实；二倍焦距分大小；实像总是异侧倒；虚像总是同侧正；成实像，物近像远像变大；成虚像,物近像近像变小。
如图3所示，水平桌面的光具座上有电子蜡烛、焦距为10 cm的凸透镜、光屏和刻度尺。
解题秘方：(1)为使像成在光屏中央，应调节“三心等高”，蜡烛应该处于点燃的状态。(2)实验方案设计过程中注意控制变量。(3)要通过实验得到一个普遍规律，需多次实验，避免以偏概全。
(1)为验证“凸透镜成实像时，物距越小，像的高度越高”，小明设计了如下实验，请将该实验步骤补充完整。①按如图所示装置组装实验器材，调节凸透镜光心、烛焰中心和光屏的中心在_________；
解析：组装实验器材，为了使像成在光屏中央，应调节凸透镜光心、烛焰中心和光屏的中心在同一高度；
②将发光的电子蜡烛移动到10 cm 刻线处，移动光屏，直至光屏上观察到烛焰清晰的像，用刻度尺测量像的高度h，并将物距u和像的高度h记录在表格中；
③_______________________________________________，移动光屏，直至光屏上观察到烛焰清晰的像，用刻度尺测量像的高度h，并将物距u和像高h记录在表格中；④仿照步骤③，再做一次；
将发光的电子蜡烛向靠近透镜的方向稍移动一段距离
解析：本题目的是设计实验证明“凸透镜成实像时，物距越小，像的高度越高”；由于所成实像的高度(大小)与物距大小有关系，所以要采用控制变量法，控制凸透镜的位置不变，改变物体到凸透镜的距离，进行实验，即应将发光的电子蜡烛向靠近透镜的方向稍移动一段距离。
(2)请你为上述实验设计一个实验数据记录表。
解析：由题可知，测量的物理量为物距u和像高h，故设计表格如下。
1. [徐州模拟] 小红想探究“凸透镜成像的规律”，在第一次实验时将蜡烛和透镜放在如图所示位置(光屏未画出)，移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，当蜡烛在30 cm 刻度线处时，光屏上得到一个相同大小、清晰的像。
下列说法错误的是(　　)A. 该凸透镜的焦距是10.0 cmB. 第一次实验得到的像是倒立、缩小的实像C. 蜡烛燃烧变短，光屏上的像会向上移动D. 将蜡烛从图中位置向25 cm 刻度线处移动的过程中，光屏上的像在逐渐变小
[中考·赤峰]如图4所示，通过焦距为10 cm的凸透镜观察窗外远处的风景，看到的是(　　)A. 正立、放大的虚像B. 倒立、放大的实像C. 倒立、缩小的实像D. 倒立、缩小的虚像
解题秘方：本题旨在掌握凸透镜成像的三种情况基础上，根据物距和焦距的关系判断成像情况。
解析：拿着一个焦距为10 cm的凸透镜，观察窗外远处的景物，景物到凸透镜的距离远远大于凸透镜的二倍焦距，成倒立、缩小的实像，所以看到的是景物的倒立、缩小的实像，故C 正确，A、B、D 错误。
2. [中考·包头] 如图所示，物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是(　　)A. 正立、放大的像B. 正立、缩小的像C. 倒立、放大的像D. 倒立、缩小的像
凸透镜的应用——放大镜
1. 放大镜的成像规律 放大镜成正立、放大的虚像。2. 使用放大镜看虚像时，物体要放在放大镜的一倍焦距以内。3. 物体越靠近放大镜的焦点，看到的像越大。
知识链接凸透镜越厚，焦距越小，放大倍数越大。
微雕是集中国文化精华的袖珍艺术品，技艺精湛的微雕大师可以在米粒大小的象牙片、竹片或数毫米的头发丝上进行雕刻。如图5所示为透过某一光学元件观察到的微雕作品，这个光学元件应该是(　　)A. 平面镜 B. 凸面镜 C. 凸透镜 D. 凹透镜
解题秘方：根据面镜只能反光，不能透光，再结合凸透镜和凹透镜成像性质进行判断。
解析：由题意可知，该光学元件能透光，由于面镜只能反光，不能透光，故A、B错误；当u＜f时，凸透镜成正立、放大的虚像，应用于放大镜，能看清较小的物体，而凹透镜成正立、缩小的虚像，与题意不符，故C正确，D错误。
3. 小明通过焦距为15 cm 的凸透镜观察到邮票正立、放大的像。下列说法正确的是(　　)A. 通过凸透镜观察到的像是实像B. 邮票到凸透镜的距离等于15 cmC. 邮票到凸透镜的距离小于15 cmD. 邮票到凸透镜的距离大于30 cm
