初中物理人教版（2024）九年级全册（2024）第5节 串、并联电路中电流的规律课堂教学课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第5节 串、并联电路中电流的规律课堂教学课件ppt，共26页。PPT课件主要包含了素养目标，情境导入，新知探究，怎样设计实验电路，设计实验电路，串联电路中的电流规律，并联电路中的电流规律，课堂小结，课堂练习等内容，欢迎下载使用。

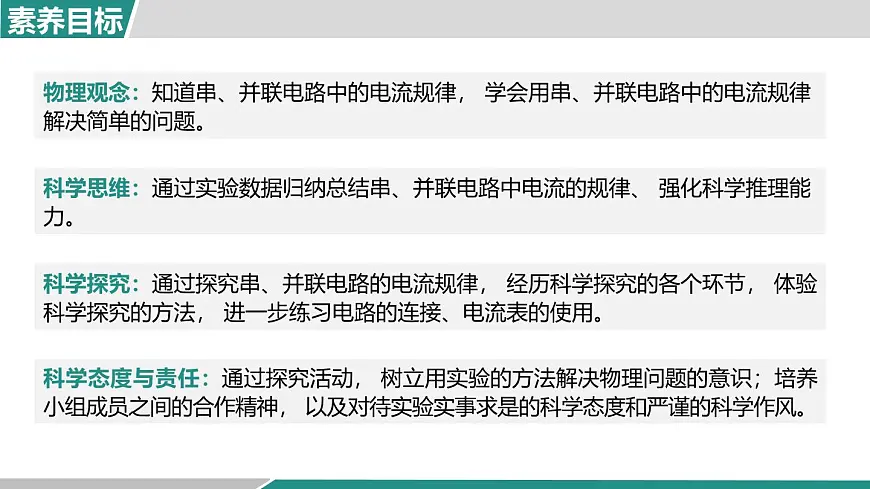

物理观念：知道串、并联电路中的电流规律， 学会用串、并联电路中的电流规律解决简单的问题。
科学思维：通过实验数据归纳总结串、并联电路中电流的规律、 强化科学推理能力。
科学探究：通过探究串、并联电路的电流规律， 经历科学探究的各个环节， 体验科学探究的方法， 进一步练习电路的连接、电流表的使用。
科学态度与责任：通过探究活动， 树立用实验的方法解决物理问题的意识；培养小组成员之间的合作精神， 以及对待实验实事求是的科学态度和严谨的科学作风。
在实际电路中，不同的用电器工作时，通过它们的电流各不相同，若将它们接入串联电路或并联电路中，那么通过它们的电流有着怎样的关系呢？

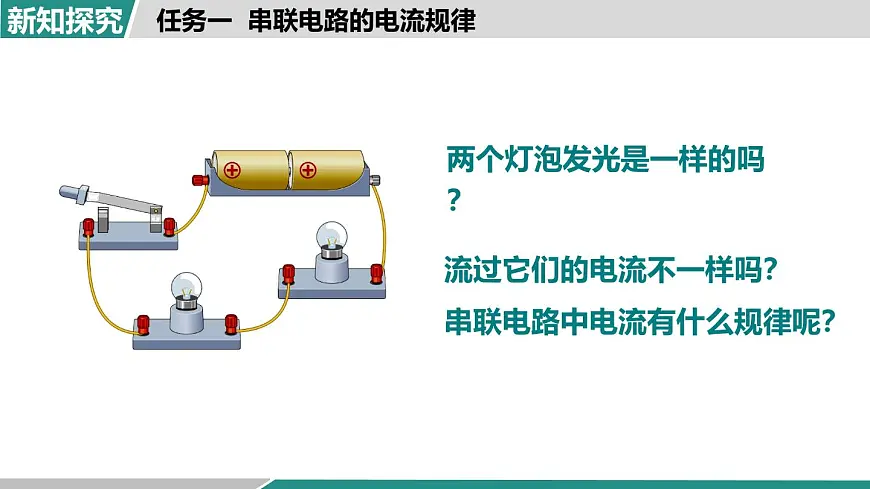

两个灯泡发光是一样的吗？
流过它们的电流不一样吗？串联电路中电流有什么规律呢？
任务一 串联电路的电流规律

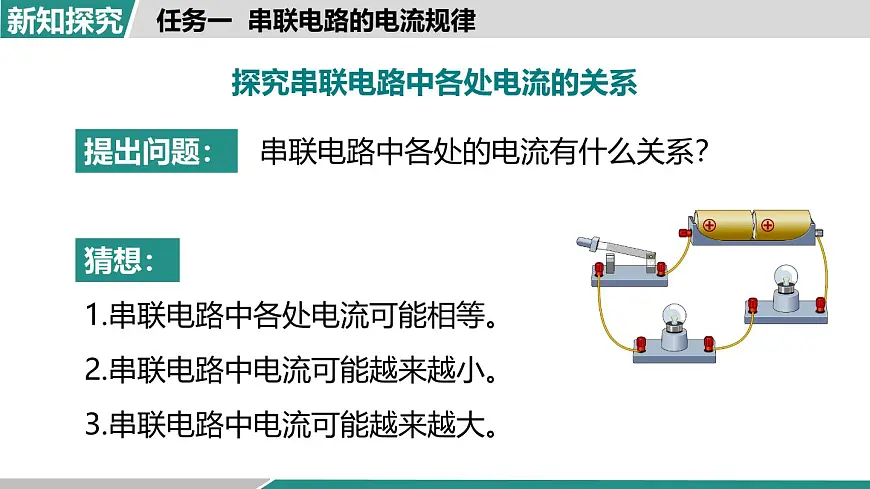

探究串联电路中各处电流的关系
串联电路中各处的电流有什么关系？
1.串联电路中各处电流可能相等。
2.串联电路中电流可能越来越小。
3.串联电路中电流可能越来越大。

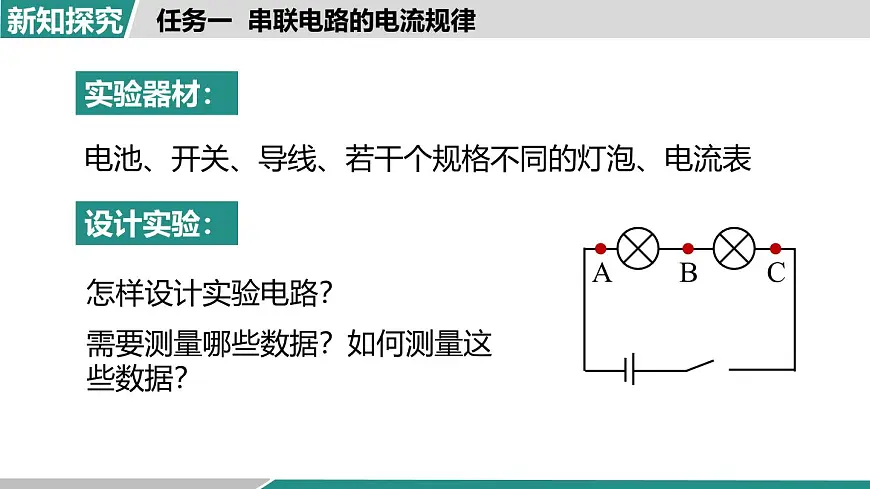

电池、开关、导线、若干个规格不同的灯泡、电流表
需要测量哪些数据？如何测量这些数据？

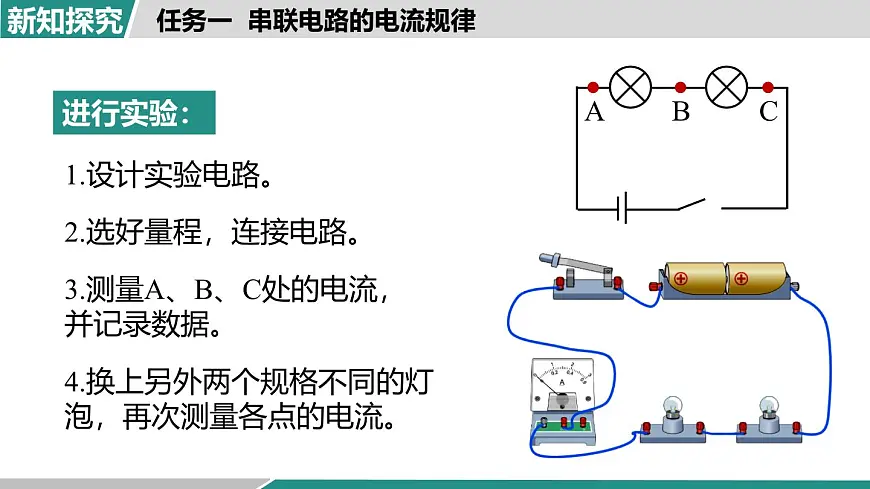

2.选好量程，连接电路。
3.测量A、B、C处的电流，并记录数据。
4.换上另外两个规格不同的灯泡，再次测量各点的电流。

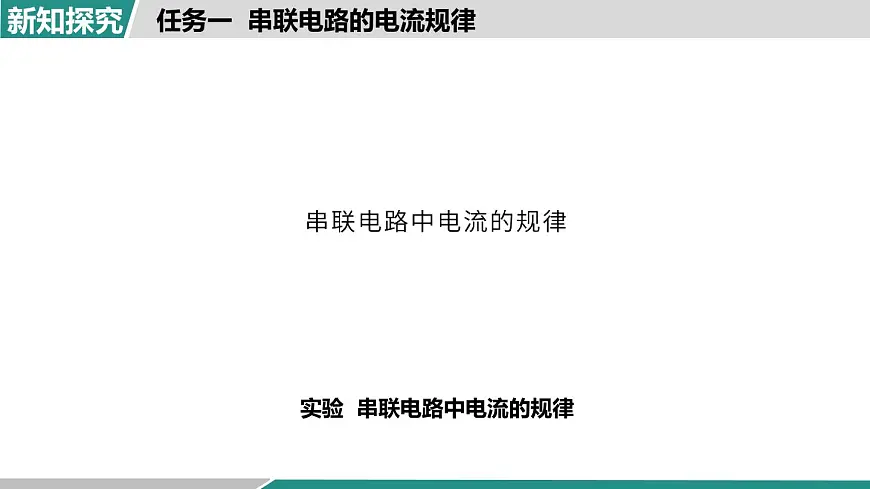

实验 串联电路中电流的规律
在串联电路中，电流处处相等。即：I=I1=I2=…=In。
例 如图是“探究串联电路电流特点”的实验电路图。下面的表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是_______，造成错误的原因是__________________________________。
选用小量程却按大量程读数
并联电路中干路电流与各支路电流有什么关系？
探究并联电路中干路电流与各支路电流的关系
1.并联电路中各处电流可能相等。
2.并联电路中，干路电流较大，支路电流较小。
3.并联电路中，干路电流等于支路电流之和。
任务二 并联电路的电流规律
需要测量哪些数据，如何测量这些数据？
实验 并联电路中电流的规律
在并联电路中，干路电流等于支路电流之和。即：I=I1+I2+…+In。
例 如图所示的电路中， 当开关闭合时，甲电流表的示数为0.6A， 乙电流表的示数为0.2A，则下列判断正确的是( )A.通过灯L1 的电流为0.6AB.通过灯L1 的电流为0.4AC.通过电路总电流为0.8AD.通过灯L2 的电流为0.4A
串、并联电路中电流的规律
串联电路中，电流处处相等
I=I1=I2=…=In
I=I1+I2+…+In
在并联电流中，干路电流等于支路电流之和。
1. 如图所示，两横截面积不同的圆柱形导体接在电源的正负极上，其电流分别为 I1 和 I2 ，则（　　）A.I1=I2 B.I1>I2 C.I1
