九年级全册（2024）第4节 电动机教学设计

这是一份九年级全册（2024）第4节 电动机教学设计，共10页。教案主要包含了教材版本，教学目标，教学重难点，教学准备，教学过程，教学评价，教学反思等内容，欢迎下载使用。
一、教材版本、课时、对应课标
教材版本：新人教版九年级全册（第二十章第 5 节）
课时：1 课时（45 分钟）
对应课标：通过跨学科实践活动，综合运用物理、数学、美术、工程等学科知识，完成简易直流电动机的制作；经历 “设计 — 制作 — 调试 — 优化” 的实践过程，培养动手操作、创新思维和团队协作能力；认识科学、技术、工程、艺术、数学（STEAM）的内在联系，增强综合应用知识解决实际问题的意识（新课标 “跨学科实践” 主题相关要求）
二、教学目标
物理观念：学生能说出简易直流电动机的基本构造（线圈、磁铁、电源、换向装置）；理解其工作原理（通电线圈在磁场中受力转动，半圈绝缘引线替代换向器改变电流方向）；明确能量转化形式（电能转化为机械能）。
科学思维：通过跨学科知识整合（物理电磁原理 + 数学尺寸计算 + 美术造型设计 + 工程结构稳定），分析电动机制作中的问题，培养综合思维和逻辑推理能力；在优化设计时，运用对比、归纳等方法改进方案，提升创新思维。

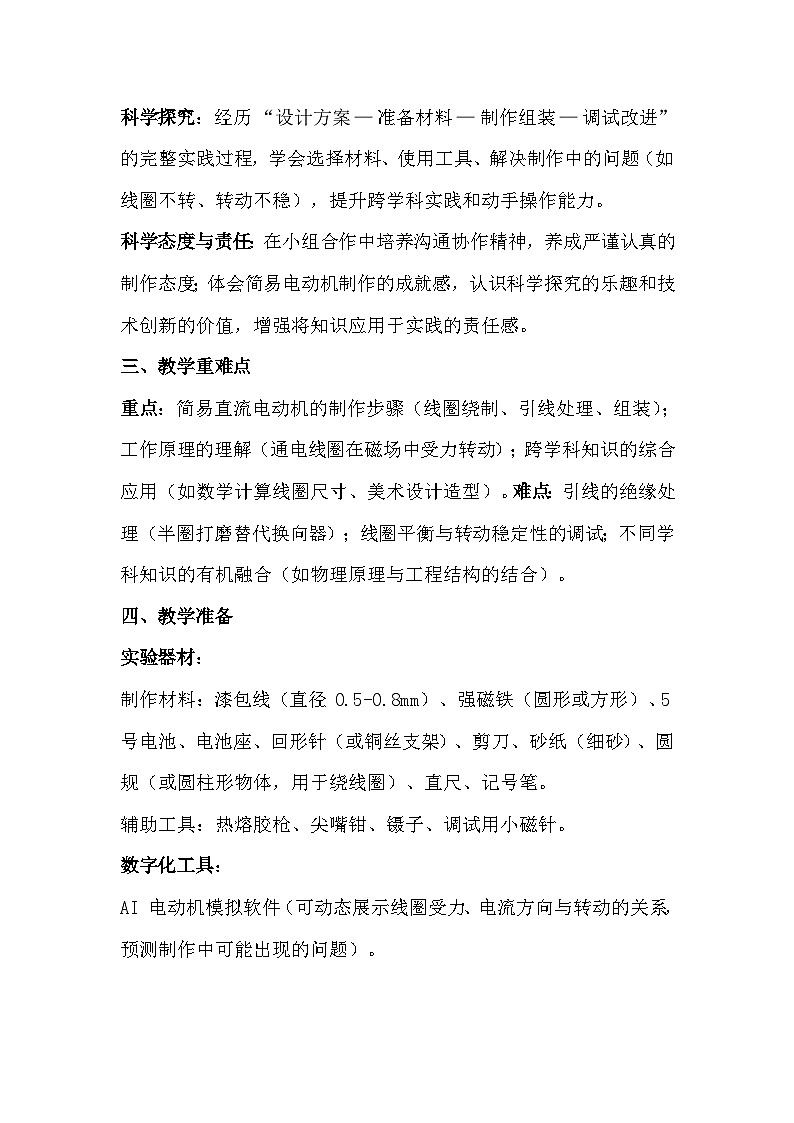

科学探究：经历 “设计方案 — 准备材料 — 制作组装 — 调试改进” 的完整实践过程，学会选择材料、使用工具、解决制作中的问题（如线圈不转、转动不稳），提升跨学科实践和动手操作能力。
科学态度与责任：在小组合作中培养沟通协作精神，养成严谨认真的制作态度；体会简易电动机制作的成就感，认识科学探究的乐趣和技术创新的价值，增强将知识应用于实践的责任感。
三、教学重难点
重点：简易直流电动机的制作步骤（线圈绕制、引线处理、组装）；工作原理的理解（通电线圈在磁场中受力转动）；跨学科知识的综合应用（如数学计算线圈尺寸、美术设计造型）。难点：引线的绝缘处理（半圈打磨替代换向器）；线圈平衡与转动稳定性的调试；不同学科知识的有机融合（如物理原理与工程结构的结合）。
四、教学准备
实验器材：
制作材料：漆包线（直径 0.5-0.8mm）、强磁铁（圆形或方形）、5 号电池、电池座、回形针（或铜丝支架）、剪刀、砂纸（细砂）、圆规（或圆柱形物体，用于绕线圈）、直尺、记号笔。
辅助工具：热熔胶枪、尖嘴钳、镊子、调试用小磁针。
数字化工具：
AI 电动机模拟软件（可动态展示线圈受力、电流方向与转动的关系，预测制作中可能出现的问题）。
多媒体课件（含简易电动机制作步骤视频、引线处理技巧动画、不同造型电动机案例）。
在线协作平台（用于小组分享设计草图、记录制作难点）。
跨学科材料：
物理：通电线圈在磁场中受力的原理、换向器的简化替代方法。
数学：线圈直径与匝数的关系（匝数影响磁性强弱）、支架高度的比例计算。
美术：电动机造型设计（对称、稳定与美观的平衡）。
工程学：结构稳定性原理（如三角形支架比四边形更稳定）。
五、教学过程
六、教学评价
过程性评价： - 方案设计：评估设计表的完整性（材料、尺寸、分工）和跨学科知识的应用（如数学计算是否合理）。 - 制作表现：观察小组是否按计划执行、能否合作解决问题（如调试时的分工协作）、工具使用是否规范（如安全使用剪刀）。 - 调试能力：根据解决 “不转、不稳” 等问题的效率，评价分析和动手能力。
成果性评价： - 功能指标（60%）：持续转动时间（30 秒以上为优）、转速（10 秒转动 15 次以上为优）。 - 创新指标（20%）：造型设计、功能拓展（如带风扇）、材料创新（如用废旧材料）。 - 报告指标（20%）：制作报告的完整性（含设计图、问题记录、改进措施）。
七、教学反思
成功之处： - 跨学科整合自然：将物理原理、数学计算、工程设计融入制作过程，学生能直观感受到知识的关联性。 - 分层指导有效：对制作困难的小组，通过 AI 模拟和教师示范（如引线打磨）降低难度；对能力强的小组，鼓励创新拓展，实现因材施教。 - 问题驱动深入：围绕 “线圈不转”“转动不稳” 等真实问题，引导学生分析原因，培养解决实际问题的能力。
不足： - 部分小组绕制的线圈松散，导致转动不稳，需提前准备 “绕线辅助工具”（如带卡槽的圆柱）。 - 引线半圈打磨的对称性难以控制，影响转动持续性，可制作 “半圈打磨模板”（标注打磨区域）。 - 时间紧张：约 10% 的小组未能完成调试，需优化步骤（如课前预绕线圈）。
改进方向： - 开发 “制作微课”：课前推送绕线、打磨的技巧视频，提高课堂效率。 - 增加 “材料包选项”：提供不同难度的材料包（基础包：预处理引线；进阶包：原始漆包线），适应不同水平学生。 - 延伸探究：课后开展 “转速与线圈匝数的关系” 实验，用数学图表分析数据，深化科学探究。
八、此教学设计综合运用了多种教学方法，注重理论与实践结合、跨学科知识整合及学生能力培养，具体如下：
1. 情境教学法
通过展示成品简易电动机、生活中的电机（如玩具车电机、风扇电机），并播放制作过程短视频，创设直观且贴近生活的教学情境。
引导学生观察、讨论，从生活实例入手激发兴趣，让学生快速聚焦实践任务，明确探究方向。
2. 问题驱动法
在情境导入环节，提出 “这些电动机的核心部件是什么？”“我们能否用简单材料制作一台能转动的电动机？” 等问题；在学生讨论时，引导思考制作可能遇到的问题（如线圈不转、转动方向异常）。
以问题为导向，驱动学生主动思考、探究，激发其解决问题的欲望，贯穿 “设计 — 制作 — 调试 — 优化” 全过程。
3. 跨学科整合教学法
融合物理（电磁原理）、数学（尺寸计算）、美术（造型设计）、工程学（结构稳定）等多学科知识，如讲解线圈尺寸时结合数学周长计算，设计支架时运用工程结构稳定性原理。
引导学生综合运用多学科知识解决制作中的实际问题，体现 STEAM 教育理念，培养综合思维能力。
4. 小组合作学习法
将学生分组，在方案设计、制作组装、调试优化、成果展示等环节均以小组为单位进行。
明确小组内部分工（如绕线、支架制作、调试等），促进学生间的沟通协作，培养团队合作精神和责任意识。
5. 实践操作法
核心环节为 “制作与调试”，让学生亲身经历 “绕制线圈 — 处理引线 — 制作支架 — 组装调试” 的完整过程。
学生在动手操作中掌握工具使用、材料处理技能，解决线圈不转、转动不稳等实际问题，提升实践能力和动手操作能力。
6. 数字化工具辅助教学法
运用 AI 电动机模拟软件，辅助学生检测设计草图的结构合理性，动态展示线圈受力、电流方向与转动的关系，预测制作问题。
借助多媒体课件呈现制作步骤视频、引线处理技巧动画等，利用在线协作平台分享设计草图、记录难点，提升教学效率和针对性。
7. 引导发现法
教师在知识回顾与方案设计环节，通过回顾物理原理、讲解数学计算方法、提示工程设计要点等，引导学生自主思考并整合知识。
在调试优化环节，引导学生分析线圈不转、转动不稳的原因，自主发现问题并找到解决方法，培养逻辑推理和问题解决能力。
8. 多元评价法
成果展示环节采用多元评价标准，包括功能分（能否持续转动）、创新分（造型或功能拓展）、合作分（分工与记录）。
结合学生自评、互评及教师评价，关注学生的实践过程、创新思维和团队协作，体现评价的全面性和发展性。
这些教学方法相互配合，既注重知识的传授与整合，又强调学生实践能力、创新思维和团队协作能力的培养，符合跨学科实践教学的要求。
主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 展示成品简易电动机（转动的线圈）和生活中的电动机（如玩具车电机、风扇电机），提问： - 这些电动机的核心部件是什么？ - 我们能否用简单材料制作一台能转动的电动机？2. 播放简易电动机制作过程的短视频，激发学生兴趣，明确实践任务：分组制作能持续转动的简易直流电动机。
1. 观察电动机结构，对比成品与生活中的电机，找出共同点（线圈、磁场、电源）。2. 讨论制作的可行性，提出可能遇到的问题（如线圈不转、转动方向异常）。
从直观现象和生活实例入手，通过问题驱动激发制作欲望，明确实践目标，为跨学科整合铺垫。
二、知识回顾与方案设计（10 分钟）
1. 跨学科知识链接： - 物理：回顾 “通电线圈在磁场中受力转动” 原理，强调 “电流方向与磁场方向决定受力方向”。 - 数学：计算线圈尺寸（如用直径 3cm 的圆柱绕制，周长约 9.4cm，绕 5 匝需漆包线约 50cm）。 - 工程：设计支架时需考虑 “线圈与磁铁的距离（1-2mm 最佳）”，确保磁场力足够。2. 指导方案设计： - 发放设计表，要求填写：材料清单、线圈尺寸、支架结构、分工安排（绕线、支架制作、调试等）。 - 用 AI 软件上传设计草图，检测结构合理性（如支架间距是否匹配线圈长度）。
1. 小组讨论，结合跨学科知识填写设计表，确定线圈匝数（5-10 匝）、支架材料（回形针或铜丝）。2. 绘制设计草图，标注关键尺寸（如线圈直径 3cm，支架高度 4cm），上传 AI 软件获取优化建议。
通过知识回顾和方案设计，整合多学科知识，培养规划能力，AI 软件辅助减少后续制作的盲目性。
三、制作与调试（20 分钟）
1. 分步指导制作： - 绕制线圈：用圆规固定漆包线，绕 5-10 匝，两端留 10cm 引线，用胶带固定线圈（避免松散）。 - 处理引线：用砂纸打磨引线两端（一端全磨掉绝缘漆，另一端只磨半圈 —— 替代换向器，确保线圈转动时半圈导电、半圈绝缘）。 - 制作支架：将回形针弯折成 “∩” 形，固定在电池座两侧，支撑线圈引线。 - 组装：电池放入电池座，磁铁吸附在电池底部（正对线圈下方），线圈架在支架上，引线接触电池正负极。2. 调试指导： - 问题 1：线圈不转→检查引线是否导电（重新打磨）、磁铁是否正对线圈（调整位置）。 - 问题 2：转动不稳→调整线圈平衡（捏紧线圈使其对称）、减小引线与支架的摩擦（用尖嘴钳弯直引线）。3. 用 AI 软件模拟 “引线半圈绝缘” 的作用：展示线圈转动时电流通断状态，解释 “半圈绝缘使线圈在惯性下转过平衡位置，持续受力”。
1. 按步骤制作，分工合作：1 人绕线，1 人做支架，1 人处理引线，1 人组装。2. 遇到问题时参考 AI 模拟的故障原因，尝试解决（如用砂纸重新打磨引线，调整磁铁位置）。3. 记录调试过程：“第一次线圈不转，原因是引线绝缘漆未磨掉；打磨后转动，但不稳，调整线圈平衡后正常”。
通过动手制作和针对性调试，培养实践能力，AI 模拟帮助理解 “半圈绝缘” 的换向作用，突破原理理解难点。
四、优化与创新（5 分钟）
1. 提出优化方向： - 提高转速：增加线圈匝数、换用强磁铁、减小引线摩擦（涂润滑油）。 - 美化造型：用彩纸装饰支架、设计卡通造型底座（结合美术）。 - 功能拓展：添加小风扇叶片，制成 “微型风扇”。2. 小组讨论：根据 AI 软件分析的 “转速影响因素”（如匝数越多转速未必越快，需匹配电流），选择 1-2 项进行优化。
1. 测试原始转速（计时 10 秒转动次数），对比优化方案（如增加 2 匝线圈后转速变化）。2. 对电动机进行简单装饰（如粘贴彩纸图案），或添加功能部件（如叶片）。
通过优化创新，培养批判性思维和创新意识，结合美术和工程知识提升作品的完整性和实用性。
五、成果展示与评价（5 分钟）
1. 成果展示：每组展示电动机，说明： - 制作亮点（如 “用铜丝做支架更耐用”）。 - 跨学科应用（如 “数学计算确保线圈尺寸合适，美术设计使造型对称”）。 - 遇到的问题及解决方法。2. 多元评价： - 功能分（能否持续转动 30 秒以上）。 - 创新分（造型独特或功能拓展）。 - 合作分（分工明确，记录完整）。
1. 小组代表演示电动机，讲解设计思路和制作心得，如 “半圈绝缘的处理是成功的关键”。2. 互评其他小组作品，学习优点（如 “他们的线圈更平衡，转动更稳”）。
通过展示和评价，增强成就感，促进相互学习，体现多元评价理念，关注过程与创新。
