高考物理实验专练11：测量电源的电动势和内阻练习（含解析）

这是一份高考物理实验专练11：测量电源的电动势和内阻练习（含解析），共12页。试卷主要包含了6 A,内阻约为2 Ω)，现要测量某电源的电动势和内阻，5×10-3 A等内容，欢迎下载使用。

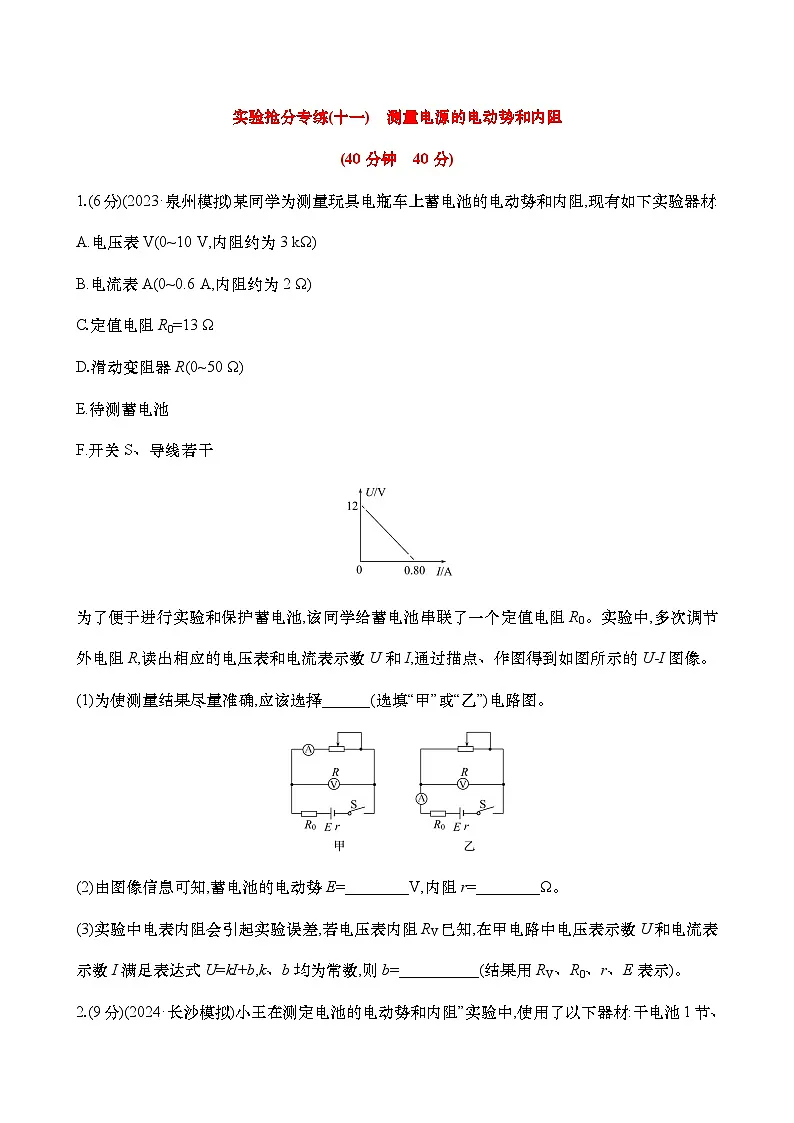

1.(6分)(2023·泉州模拟)某同学为测量玩具电瓶车上蓄电池的电动势和内阻,现有如下实验器材:
A.电压表V(0~10 V,内阻约为3 kΩ)
B.电流表A(0~0.6 A,内阻约为2 Ω)
C.定值电阻R0=13 Ω
D.滑动变阻器R(0~50 Ω)
E.待测蓄电池
F.开关S、导线若干
为了便于进行实验和保护蓄电池,该同学给蓄电池串联了一个定值电阻R0。实验中,多次调节外电阻R,读出相应的电压表和电流表示数U和I,通过描点、作图得到如图所示的U-I图像。
(1)为使测量结果尽量准确,应该选择______(选填“甲”或“乙”)电路图。
(2)由图像信息可知,蓄电池的电动势E=________V,内阻r=________Ω。
(3)实验中电表内阻会引起实验误差,若电压表内阻RV已知,在甲电路中电压表示数U和电流表示数I满足表达式U=kI+b,k、b均为常数,则b=__________(结果用RV、R0、r、E表示)。

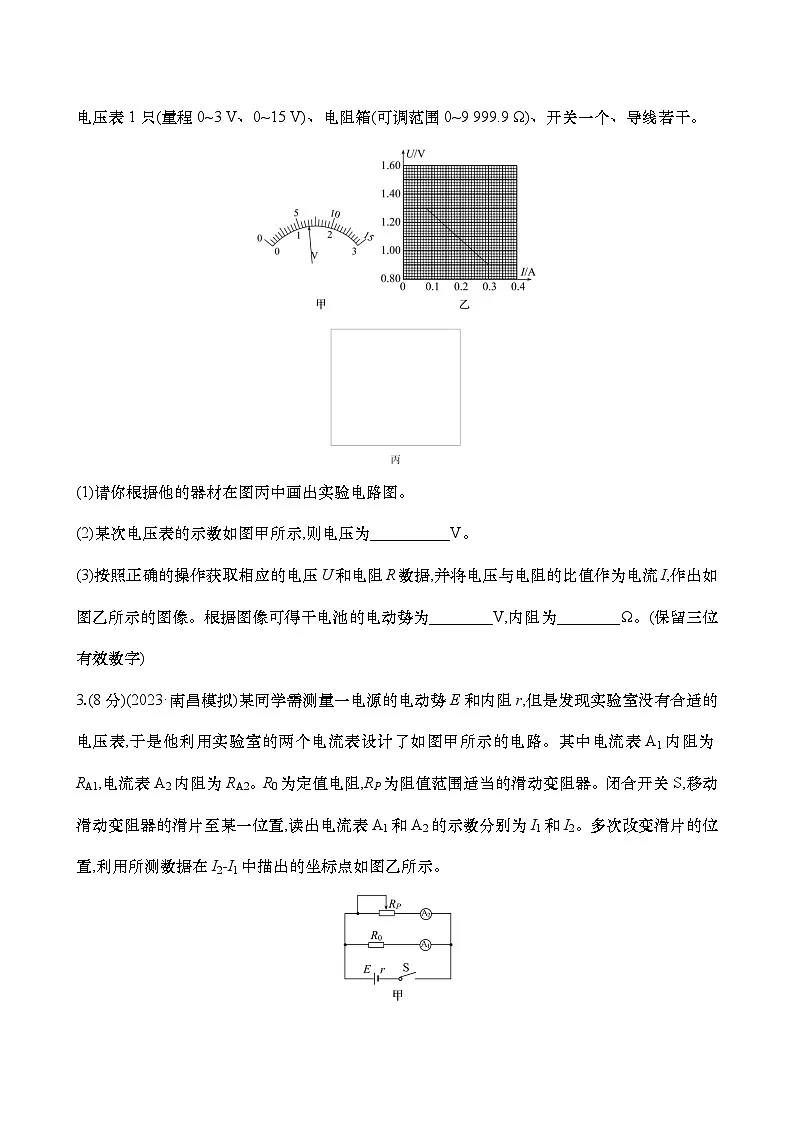

2.(9分)(2024·长沙模拟)小王在“测定电池的电动势和内阻”实验中,使用了以下器材:干电池1节、电压表1只(量程0~3 V、0~15 V)、电阻箱(可调范围0~9 999.9 Ω)、开关一个、导线若干。
(1)请你根据他的器材在图丙中画出实验电路图。
(2)某次电压表的示数如图甲所示,则电压为__________V。
(3)按照正确的操作获取相应的电压U和电阻R数据,并将电压与电阻的比值作为电流I,作出如图乙所示的图像。根据图像可得干电池的电动势为________V,内阻为________Ω。(保留三位有效数字)
3.(8分)(2023·南昌模拟)某同学需测量一电源的电动势E和内阻r,但是发现实验室没有合适的电压表,于是他利用实验室的两个电流表设计了如图甲所示的电路。其中电流表A1内阻为RA1,电流表A2内阻为RA2。R0为定值电阻,RP为阻值范围适当的滑动变阻器。闭合开关S,移动滑动变阻器的滑片至某一位置,读出电流表A1和A2的示数分别为I1和I2。多次改变滑片的位置,利用所测数据在I2-I1中描出的坐标点如图乙所示。

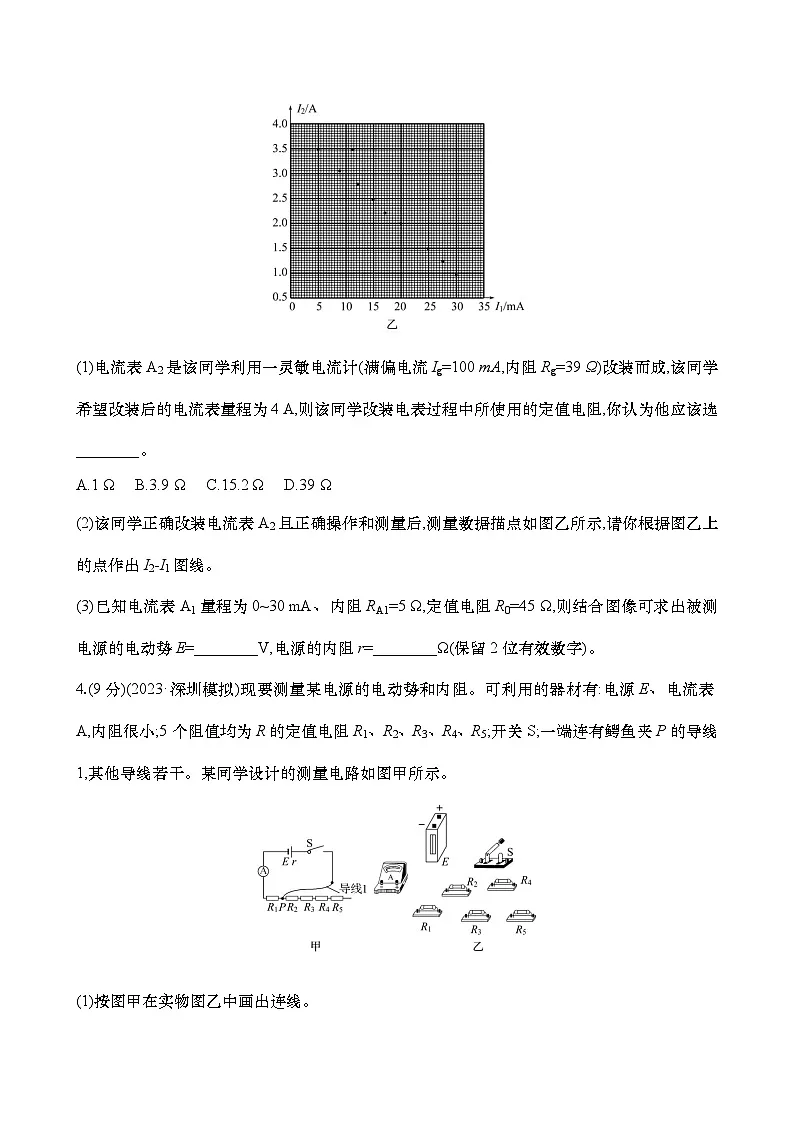

(1)电流表A2是该同学利用一灵敏电流计(满偏电流Ig=100 mA,内阻Rg=39 Ω)改装而成,该同学希望改装后的电流表量程为4 A,则该同学改装电表过程中所使用的定值电阻,你认为他应该选________。
A.1 Ω B.3.9 Ω C.15.2 Ω D.39 Ω
(2)该同学正确改装电流表A2且正确操作和测量后,测量数据描点如图乙所示,请你根据图乙上的点作出I2-I1图线。
(3)已知电流表A1量程为0~30 mA、内阻RA1=5 Ω,定值电阻R0=45 Ω,则结合图像可求出被测电源的电动势E=________V,电源的内阻r=________Ω(保留2位有效数字)。
4.(9分)(2023·深圳模拟)现要测量某电源的电动势和内阻。可利用的器材有:电源E、电流表A,内阻很小;5个阻值均为R的定值电阻R1、R2、R3、R4、R5;开关S;一端连有鳄鱼夹P的导线1,其他导线若干。某同学设计的测量电路如图甲所示。
(1)按图甲在实物图乙中画出连线。
(2)测量时,改变鳄鱼夹P所夹的位置,使R1、R2、R3、R4、R5依次串入电路,记录对应的电流表的示数I和连入电路中的电阻数目n,则电流I与电阻数目n的关系为1I=__________(用题中所给字母R、n、E、r表示)。
(3)以电流I的倒数1I为纵轴,电阻数目n为横轴画出1I -n图线,若图线的斜率为k,纵截距为b,则电源的电动势E=________,内阻r=____________(用题中所给字母k、b、R表示)。
(4)由于电流表内阻的影响在本题中没有考虑,导致E测______E真,r测______r真。(以上两空均选填“>”“=”或“”“=”或“r真。
答案:(1)见解析图 (2)RE·n+rE (3)Rk bRk (4)= >
5.(8分)(2023·襄阳模拟)某校举行了一次物理实验操作技能比赛,其中一项比赛为选用合适的电学元件设计合理的电路,并能较准确地测量同一电池组的电动势及其内阻。提供的器材如下:
A.电流表G(满偏电流10 mA,内阻10 Ω)
B.电流表A(0~0.6 A~3 A,内阻未知)
C.电压表V(0~5 V~10 V,内阻未知)
D.滑动变阻器R(0~100 Ω,1 A)
E.定值电阻R0(阻值990 Ω)
F.开关与导线若干
(1)图(a)是小宇同学根据选用的仪器设计测量该电池组电动势和内阻的电路图。根据该实验电路测出的数据绘制的I1-I2图线如图(b)所示(I1为电流表G的示数,I2为电流表A的示数),则由图线可以得到被测电池组的电动势E=________V,内阻r=________Ω。(结果均保留2位有效数字)
(2)另一位小张同学则设计了图(c)所示的实验电路对电池组进行测量,记录了单刀双掷开关S2分别接1、2对应电压表的示数U和电流表的示数I;根据实验记录的数据绘制U-I图线如图(d)中所示的A、B两条图线。可以判断图线A是利用单刀双掷开关S2接________(选填“1”或“2”)中的实验数据描出的;分析A、B两条图线可知,此电池组的电动势为E=________,内阻r=________(用图中EA、EB、IA、IB表示)。
【解析】(1)由题图(a)知,电流表G和定值电阻R0串联,其可看成一个电压表,则有
E=I1(RG+R0)+(I1+I2)r
整理可得I1=-rRG+R0+rI2+ERG+R0+r
根据题图(b)可知,ERG+R0+r=7.5×10-3 A
-rRG+R0+r=(5-7)×10-30.5-0.1
可得E=7.5 V,r=5.0 Ω。
(2)若单刀双掷开关接1,则电流表相对于电源内接,则因电流表分压作用,会导致
E真=E测,I短真>I短测;若单刀双掷开关接2,则电流表相对于电源外接,因电压表分流作用,会导致E真>E测,I短真=I短测,结合所给图像,可以判断出A图线是利用单刀双掷开关S2接1得出的,同样也可以判断出E=EA,I短真=IB,则内阻为r=EI短真=EAIB。
答案:(1)7.5 5.0 (2)1 EA EAIB
