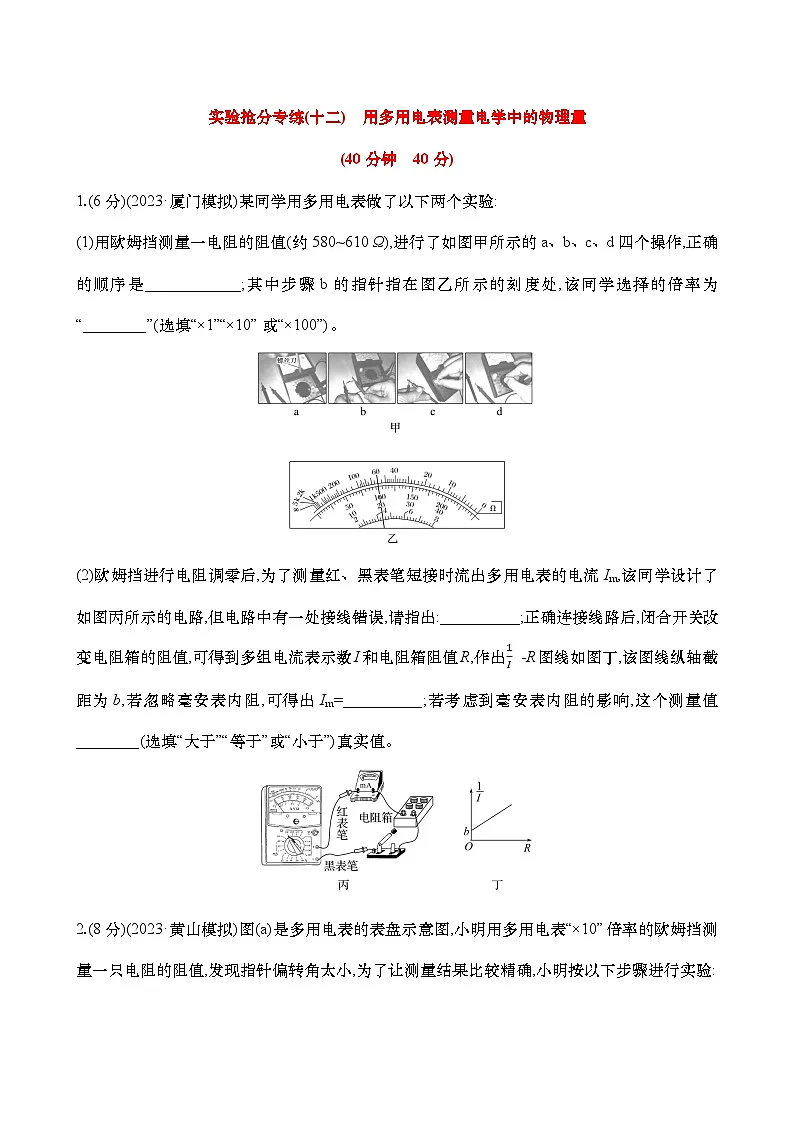

1.(6分)(2023·厦门模拟)某同学用多用电表做了以下两个实验:
(1)用欧姆挡测量一电阻的阻值(约580~610 Ω),进行了如图甲所示的a、b、c、d四个操作,正确的顺序是____________;其中步骤b的指针指在图乙所示的刻度处,该同学选择的倍率为“________”(选填“×1”“×10”或“×100”)。
(2)欧姆挡进行电阻调零后,为了测量红、黑表笔短接时流出多用电表的电流Im,该同学设计了如图丙所示的电路,但电路中有一处接线错误,请指出:__________;正确连接线路后,闭合开关,改变电阻箱的阻值,可得到多组电流表示数I和电阻箱阻值R,作出1I -R图线如图丁,该图线纵轴截距为b,若忽略毫安表内阻,可得出Im=__________;若考虑到毫安表内阻的影响,这个测量值________(选填“大于”“等于”或“小于”)真实值。

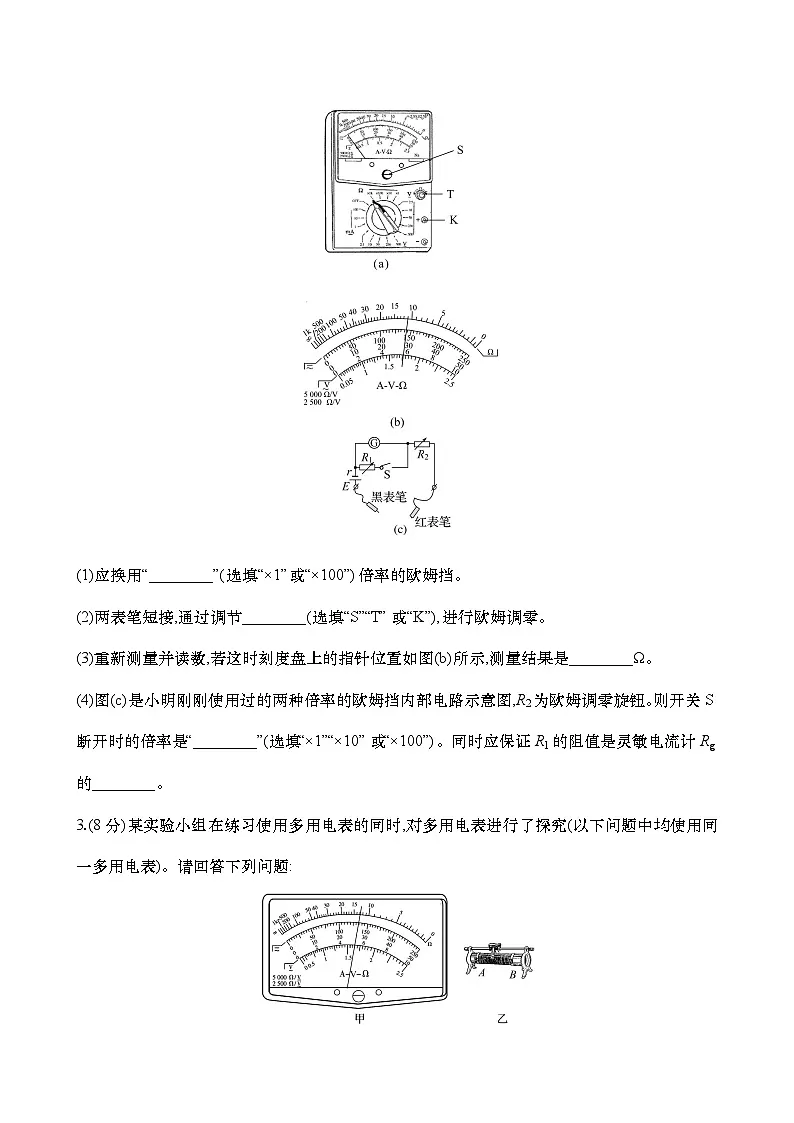

2.(8分)(2023·黄山模拟)图(a)是多用电表的表盘示意图,小明用多用电表“×10”倍率的欧姆挡测量一只电阻的阻值,发现指针偏转角太小,为了让测量结果比较精确,小明按以下步骤进行实验:
(1)应换用“________”(选填“×1”或“×100”)倍率的欧姆挡。
(2)两表笔短接,通过调节________(选填“S”“T”或“K”),进行欧姆调零。
(3)重新测量并读数,若这时刻度盘上的指针位置如图(b)所示,测量结果是________Ω。
(4)图(c)是小明刚刚使用过的两种倍率的欧姆挡内部电路示意图,R2为欧姆调零旋钮。则开关S断开时的倍率是“________”(选填“×1”“×10”或“×100”)。同时应保证R1的阻值是灵敏电流计Rg的________。

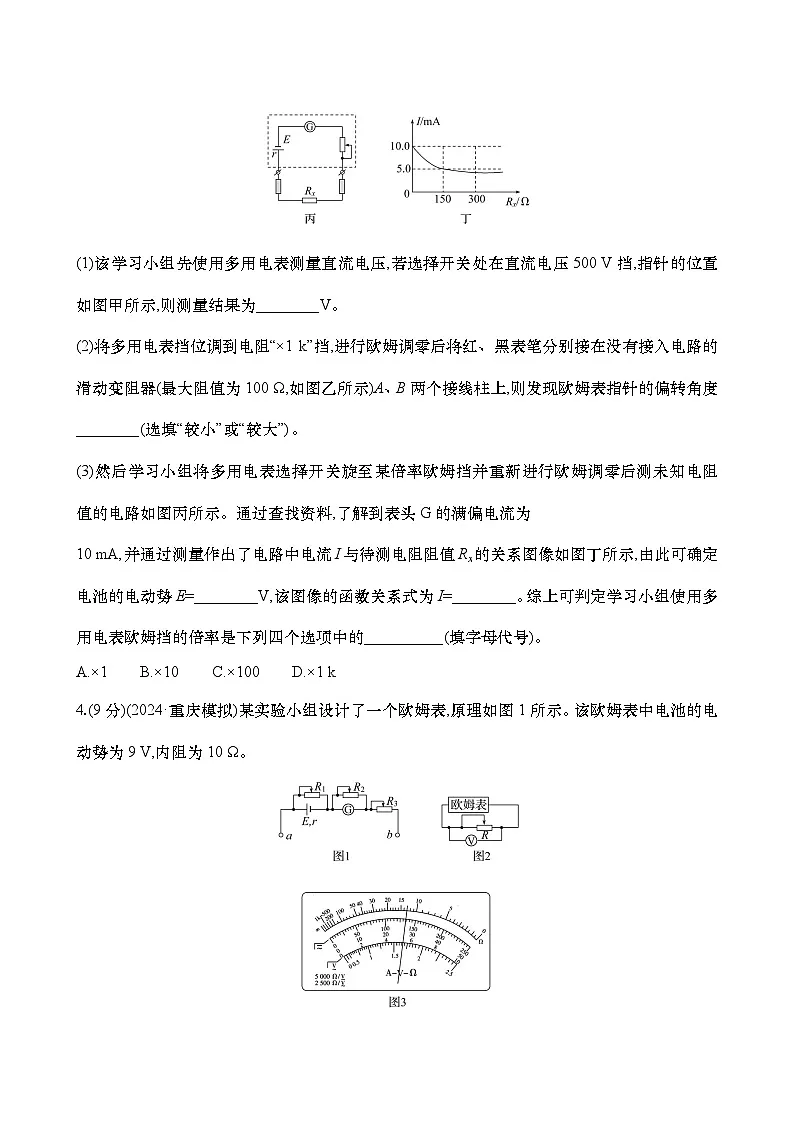

3.(8分)某实验小组在练习使用多用电表的同时,对多用电表进行了探究(以下问题中均使用同一多用电表)。请回答下列问题:
(1)该学习小组先使用多用电表测量直流电压,若选择开关处在直流电压500 V挡,指针的位置如图甲所示,则测量结果为________V。
(2)将多用电表挡位调到电阻“×1 k”挡,进行欧姆调零后将红、黑表笔分别接在没有接入电路的滑动变阻器(最大阻值为100 Ω,如图乙所示)A、B两个接线柱上,则发现欧姆表指针的偏转角度________(选填“较小”或“较大”)。
(3)然后学习小组将多用电表选择开关旋至某倍率欧姆挡并重新进行欧姆调零后测未知电阻值的电路如图丙所示。通过查找资料,了解到表头G的满偏电流为
10 mA,并通过测量作出了电路中电流I与待测电阻阻值Rx的关系图像如图丁所示,由此可确定电池的电动势E=________V,该图像的函数关系式为I=________。综上可判定学习小组使用多用电表欧姆挡的倍率是下列四个选项中的__________(填字母代号)。
A.×1 B.×10 C.×100 D.×1 k
4.(9分)(2024·重庆模拟)某实验小组设计了一个欧姆表,原理如图1所示。该欧姆表中电池的电动势为9 V,内阻为10 Ω。
(1)正确使用欧姆表时,红表笔与图1中________(选填“a”或“b”)端相连;
(2)R1、R2作用为改变挡位,R3作用为欧姆调零。若保持R1滑片不动,令R2滑片右移,则欧姆表挡位可能从“×10”改变为“________”(选填“×1”或“×100”);
(3)将欧姆表挡位调到电阻“×10”挡后,红、黑表笔短接,欧姆调零;将欧姆表连入图2所示电路,改变滑动变阻器R连入电路的阻值,记录了多组欧姆表示数R和对应电压表示数U。其中某次测量,表盘示数如图3所示,此时欧姆表的示数为________Ω;用测得的数据,绘制了如图4所示的1U -1R图像,则欧姆表的开路电压为________V;根据题中数据可得此时R接入电路的阻值为________Ω(保留3位有效数字)。
5.(9分)(2023·合肥模拟)多用电表是实验室中常用的测量仪器,如图(a)所示为多用电表的电路原理图,其中电流表有0.6 A、3 A两个挡位,电压表有3 V、15 V两个挡位,欧姆表有两个挡位。
(1)S为选择开关,通过旋动开关S,表笔B可以分别与触点1、2、3、4、5、6接通,从而实现用多用电表测量不同物理量的功能。
①图(a)中A是________(选填“红”或“黑”)表笔。
②当S接通触点________(选填“1、2、3、4、5、6”)时,对应多用电表0.6 A挡。
③若电表内电源电动势E1
