高考物理实验专练09：观察电容器的充、放电现象练习（含解析）

展开

这是一份高考物理实验专练09：观察电容器的充、放电现象练习（含解析），共11页。试卷主要包含了0 V;，15　<等内容，欢迎下载使用。

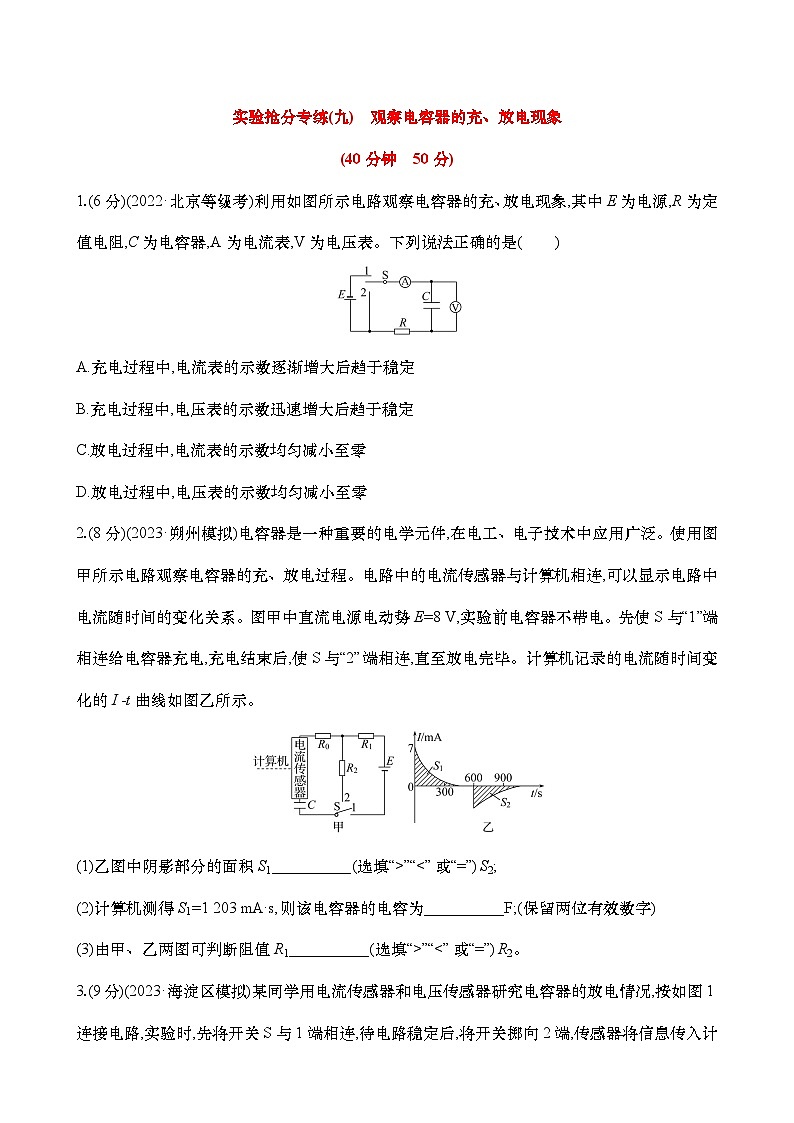

1.(6分)(2022·北京等级考)利用如图所示电路观察电容器的充、放电现象,其中E为电源,R为定值电阻,C为电容器,A为电流表,V为电压表。下列说法正确的是( )
A.充电过程中,电流表的示数逐渐增大后趋于稳定
B.充电过程中,电压表的示数迅速增大后趋于稳定
C.放电过程中,电流表的示数均匀减小至零
D.放电过程中,电压表的示数均匀减小至零
2.(8分)(2023·朔州模拟)电容器是一种重要的电学元件,在电工、电子技术中应用广泛。使用图甲所示电路观察电容器的充、放电过程。电路中的电流传感器与计算机相连,可以显示电路中电流随时间的变化关系。图甲中直流电源电动势E=8 V,实验前电容器不带电。先使S与“1”端相连给电容器充电,充电结束后,使S与“2”端相连,直至放电完毕。计算机记录的电流随时间变化的I -t曲线如图乙所示。
(1)乙图中阴影部分的面积S1__________(选填“>”“”“”“”“ER0+R2,解得R1
