新高考物理一轮复习巩固练习第10章 实验11　测量电源的电动势和内阻（含详解）

这是一份新高考物理一轮复习巩固练习第10章 实验11　测量电源的电动势和内阻（含详解），共4页。

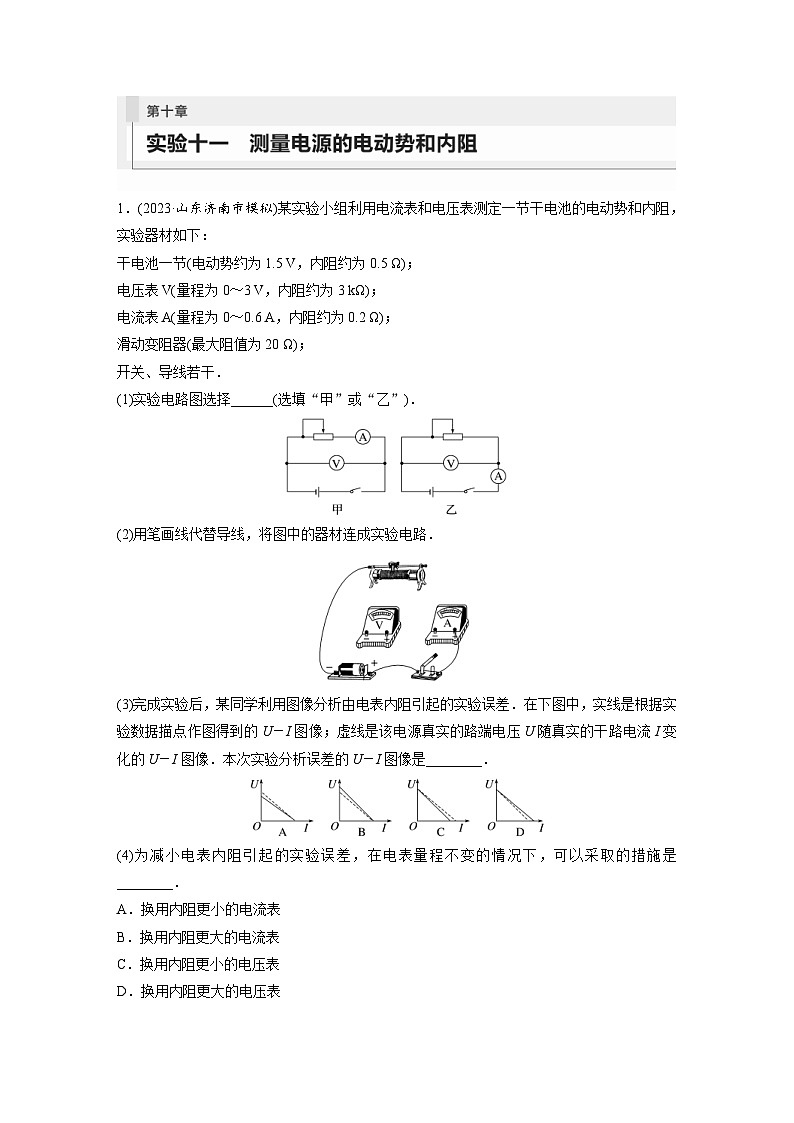

干电池一节(电动势约为1.5 V，内阻约为0.5 Ω)；
电压表V(量程为0～3 V，内阻约为3 kΩ)；
电流表A(量程为0～0.6 A，内阻约为0.2 Ω)；
滑动变阻器(最大阻值为20 Ω)；
开关、导线若干．
(1)实验电路图选择______(选填“甲”或“乙”)．
(2)用笔画线代替导线，将图中的器材连成实验电路．
(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差．在下图中，实线是根据实验数据描点作图得到的U－I图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的U－I图像．本次实验分析误差的U－I图像是________．
(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是________．
A．换用内阻更小的电流表
B．换用内阻更大的电流表
C．换用内阻更小的电压表
D．换用内阻更大的电压表

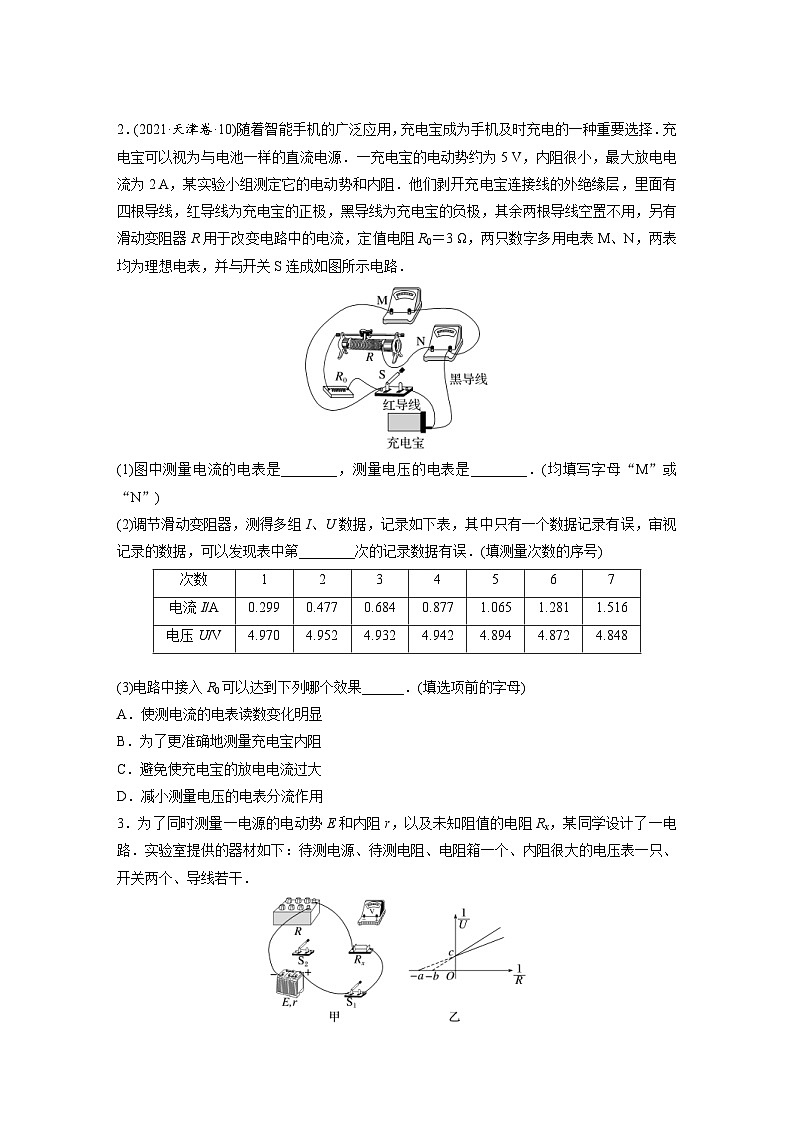

2．(2021·天津卷·10)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择．充电宝可以视为与电池一样的直流电源．一充电宝的电动势约为5 V，内阻很小，最大放电电流为2 A，某实验小组测定它的电动势和内阻．他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R0＝3 Ω，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路．
(1)图中测量电流的电表是________，测量电压的电表是________．(均填写字母“M”或“N”)
(2)调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第________次的记录数据有误．(填测量次数的序号)
(3)电路中接入R0可以达到下列哪个效果______．(填选项前的字母)
A．使测电流的电表读数变化明显
B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大
D．减小测量电压的电表分流作用
3．为了同时测量一电源的电动势E和内阻r，以及未知阻值的电阻Rx，某同学设计了一电路．实验室提供的器材如下：待测电源、待测电阻、电阻箱一个、内阻很大的电压表一只、开关两个、导线若干．
(1)为实现上述目的，请完善图甲实物图连接；
(2)该同学实验的主要步骤有：
①闭合S1、S2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；
②保持S1闭合，断开S2，多次调节电阻箱阻值，并记录其阻值及对应的电压表的示数；
③根据记录的数据，作出两条eq \f(1,U)－eq \f(1,R)图线如图乙所示．
由图线可得电动势E＝__________，内阻r＝________，Rx＝________.(均用图中的字母a、b、c表示)
4．利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：
待测电源，电阻箱R(最大阻值999.9 Ω)，电阻R0(阻值为3.0 Ω)，电阻R1(阻值为3.0 Ω)，电流表(量程为200 mA，内阻为RA＝6.0 Ω)，开关S.
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关S；
②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R；
③以eq \f(1,I)为纵坐标，R为横坐标，作eq \f(1,I)－R图线(用直线拟合)；
④求出直线的斜率k和在纵轴上的截距b.
回答下列问题：
(1)分别用E和r表示电源的电动势和内阻，则eq \f(1,I)与R的关系式为__________________．
(2)实验得到的部分数据如下表所示，其中电阻R＝3.0 Ω时，电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________.
(3)在图(c)的坐标纸上描点并作图，根据图线求得斜率k＝____________ A－1·Ω－1，截距b＝__________ A－1.
(4)根据图线求得电源电动势E＝________ V，内阻r＝________ Ω.次数
1
2
3
4
5
6
7
电流I/A
0.299
0.477
0.684
0.877
1.065
1.281
1.516
电压U/V
4.970
4.952
4.932
4.942
4.894
4.872
4.848
R/Ω
1.0
2.0
3.0
4.0
5.0
6.0
I/A
0.143
0.125
①
0.100
0.091
0.084
eq \f(1,I)/A－1
6.99
8.00
②
10.0
11.0
11.9
