高中数学人教版新课标B必修3算法的三种基本逻辑结构和框图表示教课课件ppt

这是一份高中数学人教版新课标B必修3算法的三种基本逻辑结构和框图表示教课课件ppt，共18页。PPT课件主要包含了顺序结构，流程图，条件分支结构，△b2－4ac，输出x1x2，△≥0，输出“方程无实数解”，输入abc，P30，Y03P等内容，欢迎下载使用。

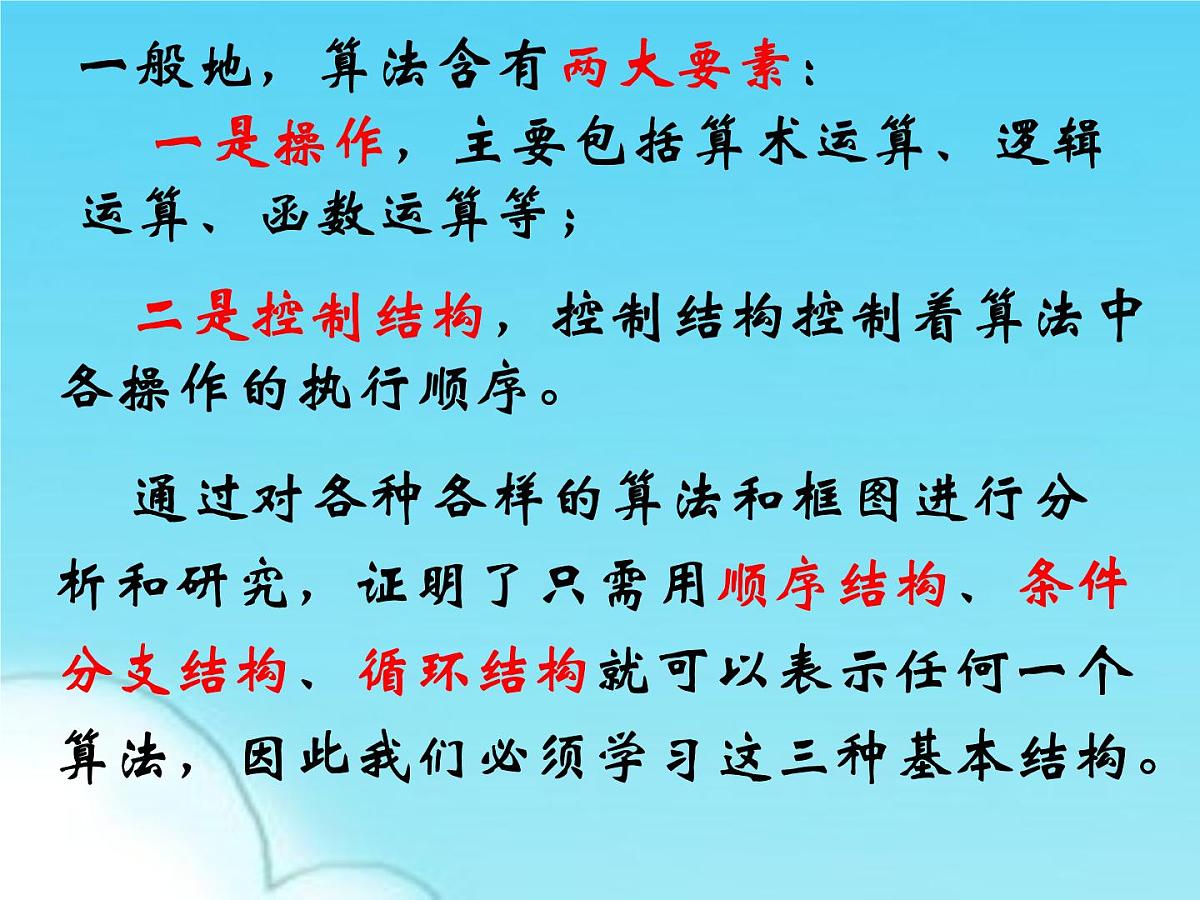

一般地，算法含有两大要素： 一是操作，主要包括算术运算、逻辑运算、函数运算等；
二是控制结构，控制结构控制着算法中各操作的执行顺序。
通过对各种各样的算法和框图进行分析和研究，证明了只需用顺序结构、条件分支结构、循环结构就可以表示任何一个算法，因此我们必须学习这三种基本结构。

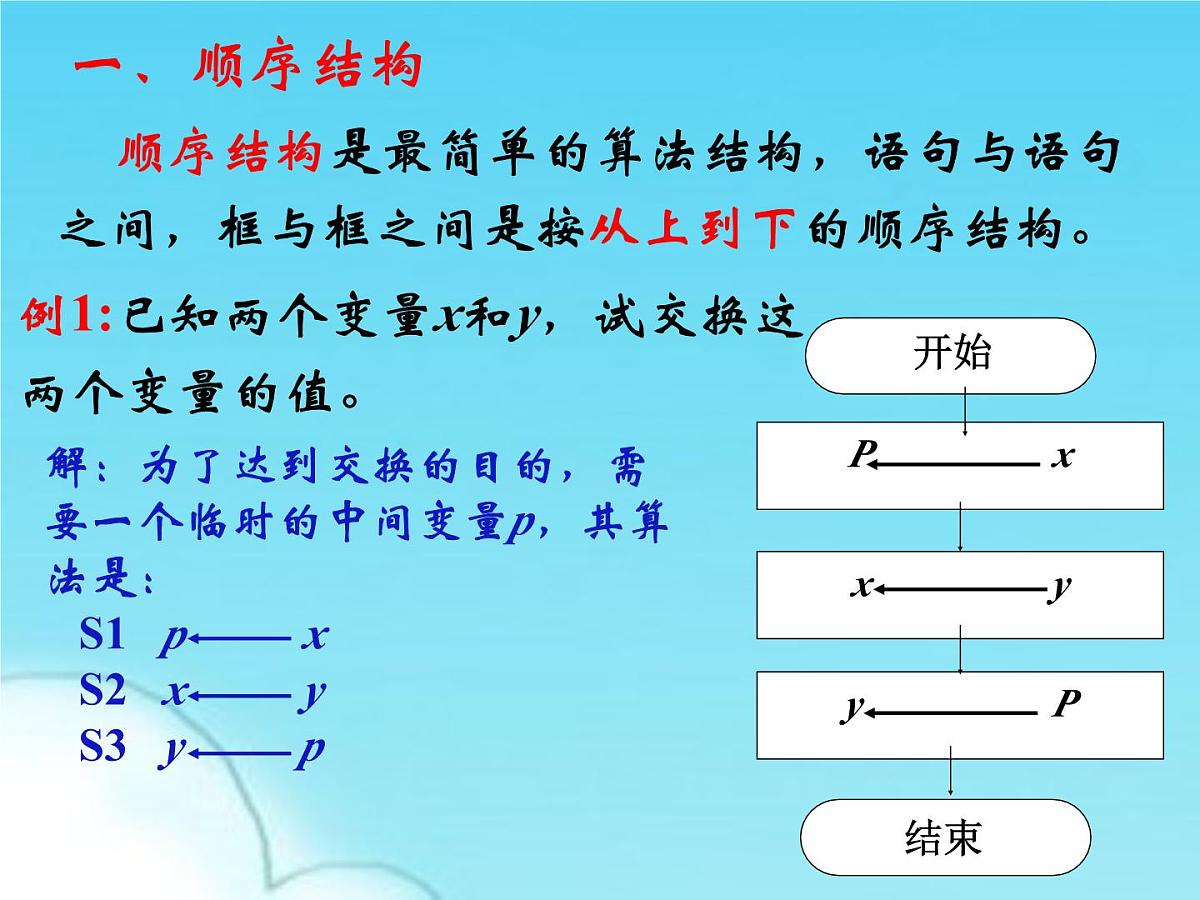

顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序结构。
例1:已知两个变量x和y，试交换这两个变量的值。

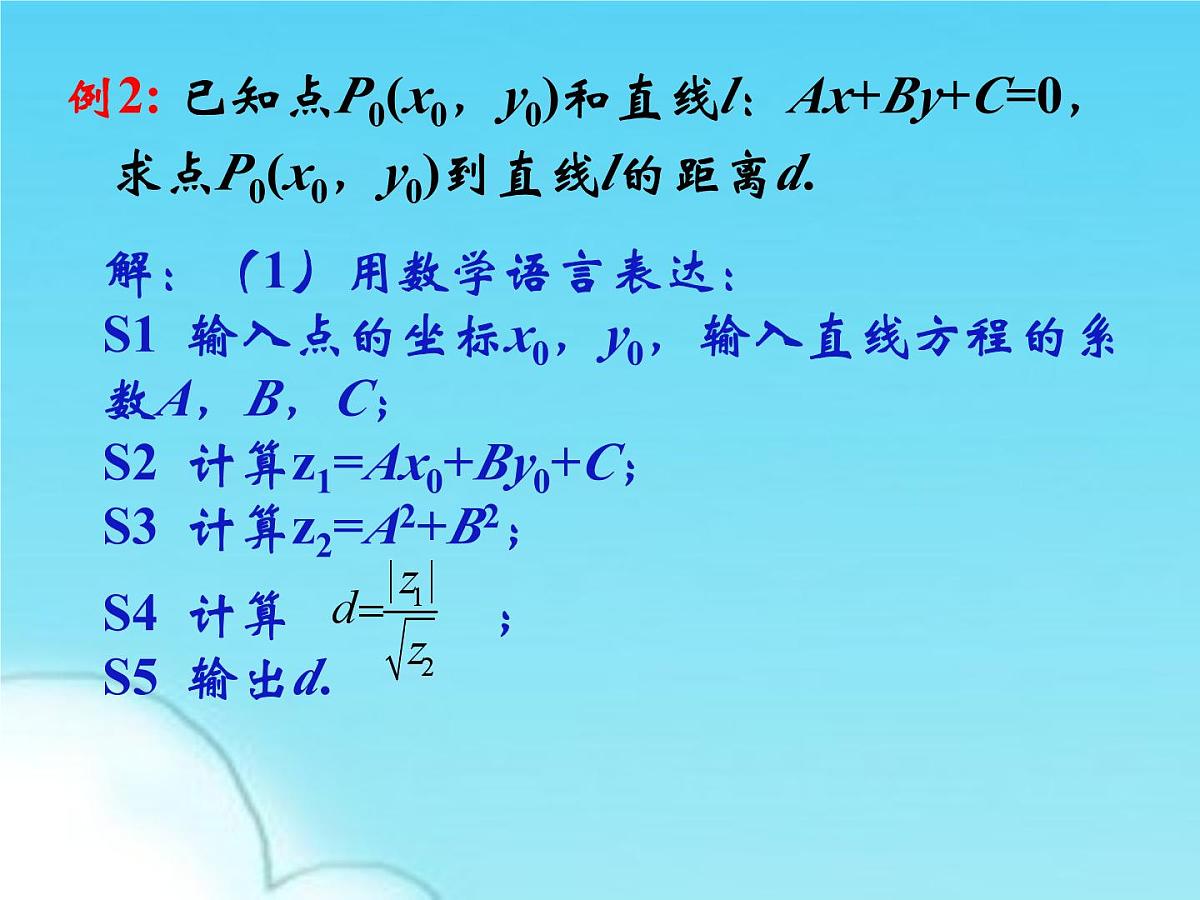

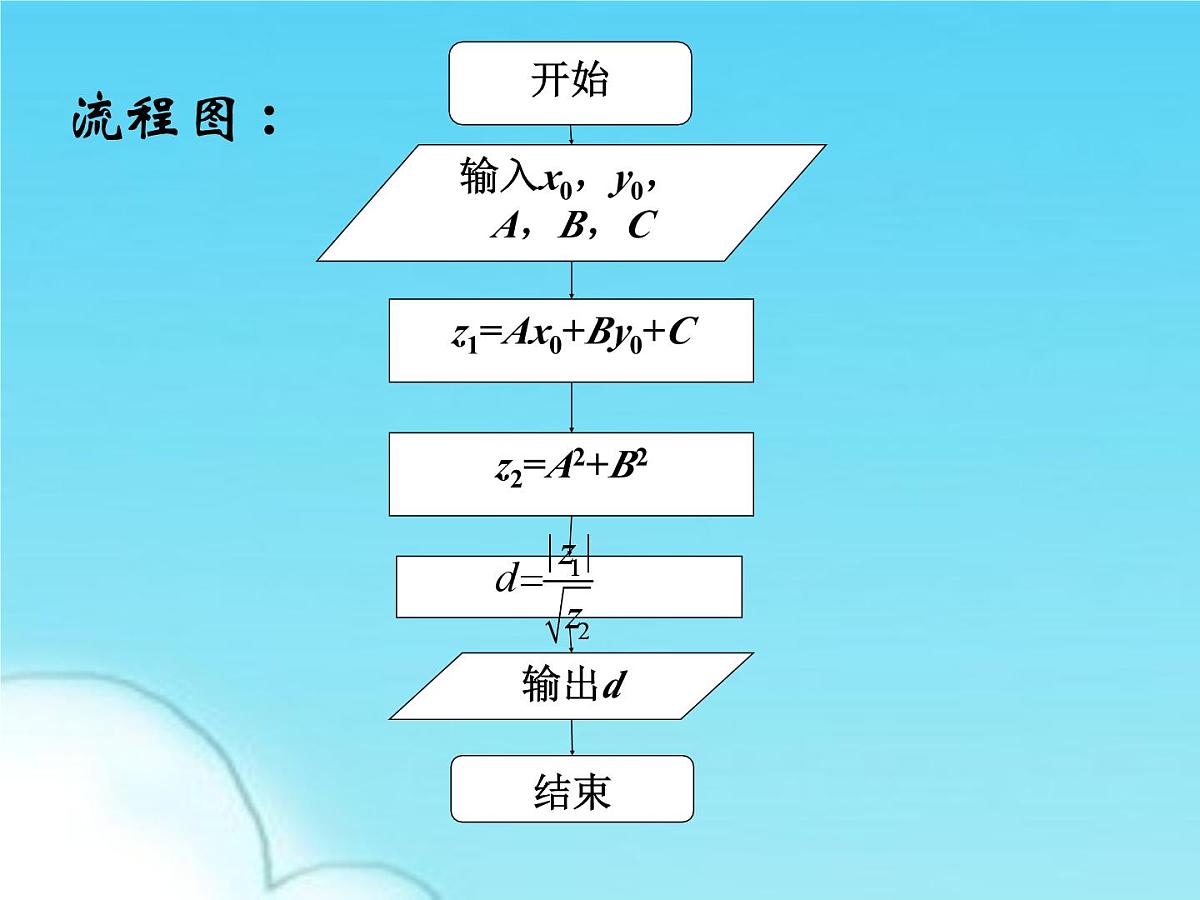

例2: 已知点P0(x0，y0)和直线l：Ax+By+C=0，求点P0(x0，y0)到直线l的距离d.
解：（1）用数学语言表达：S1 输入点的坐标x0，y0，输入直线方程的系数A，B，C；S2 计算z1=Ax0+By0+C；S3 计算z2=A2+B2；

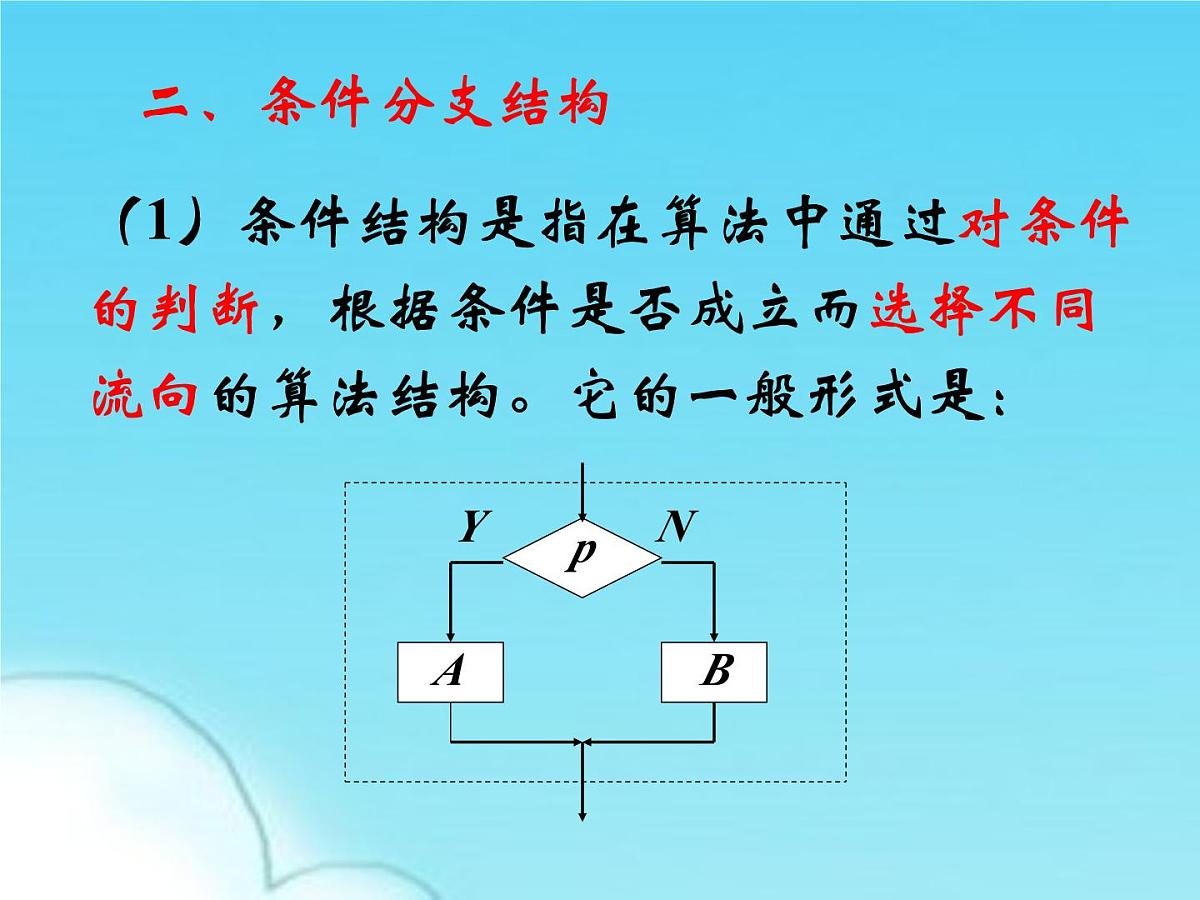

（1）条件结构是指在算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构。它的一般形式是：

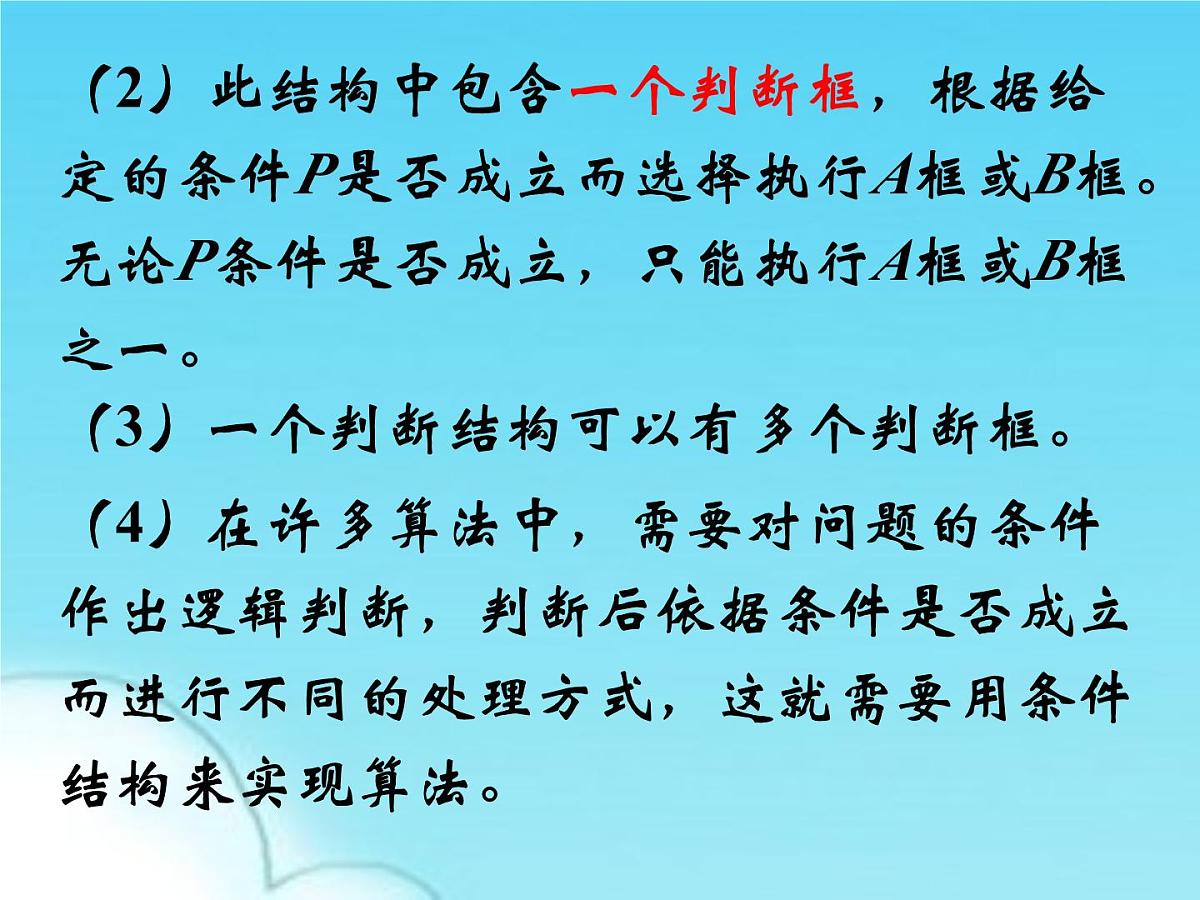

（2）此结构中包含一个判断框，根据给定的条件P是否成立而选择执行A框或B框。无论P条件是否成立，只能执行A框或B框之一。
（3）一个判断结构可以有多个判断框。
（4）在许多算法中，需要对问题的条件作出逻辑判断，判断后依据条件是否成立而进行不同的处理方式，这就需要用条件结构来实现算法。

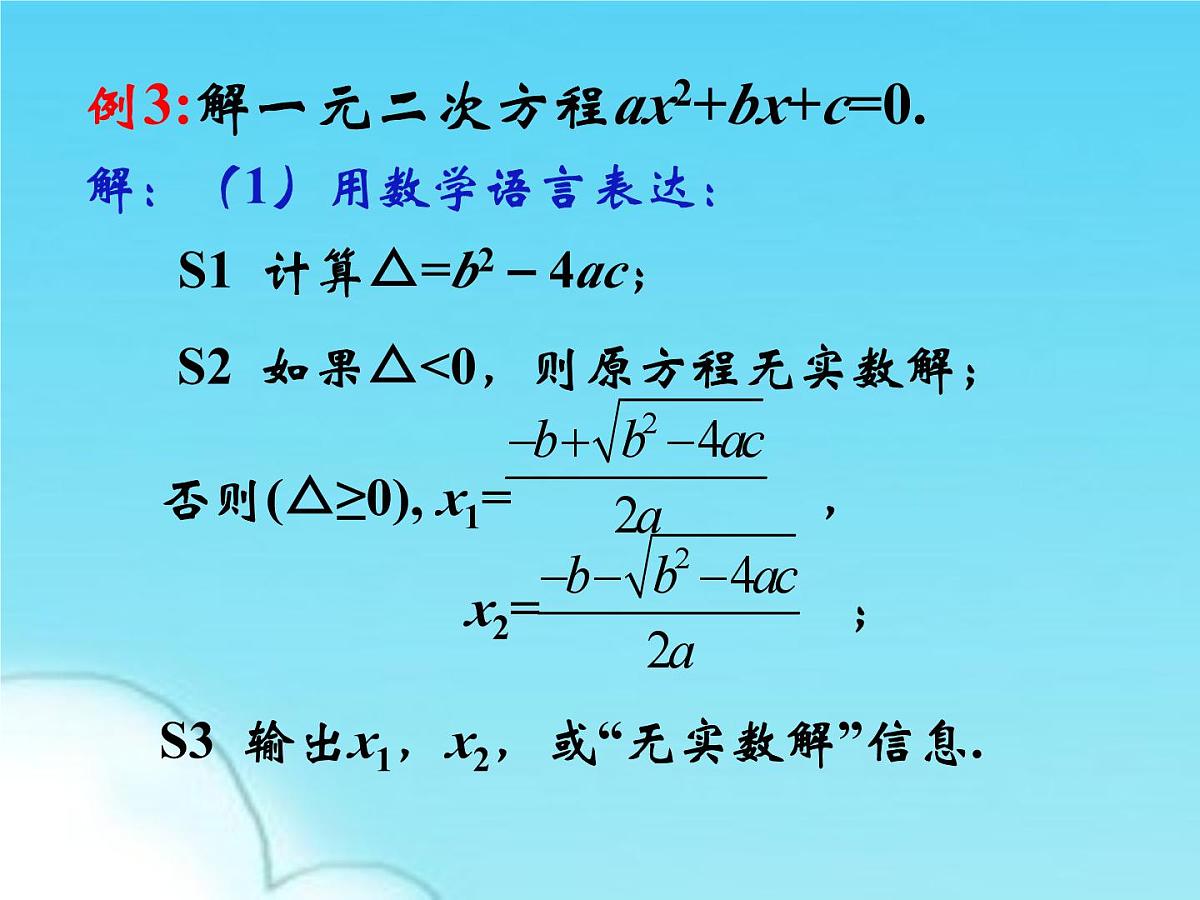

例3:解一元二次方程ax2+bx+c=0.
S1 计算△=b2－4ac；
S2 如果△
