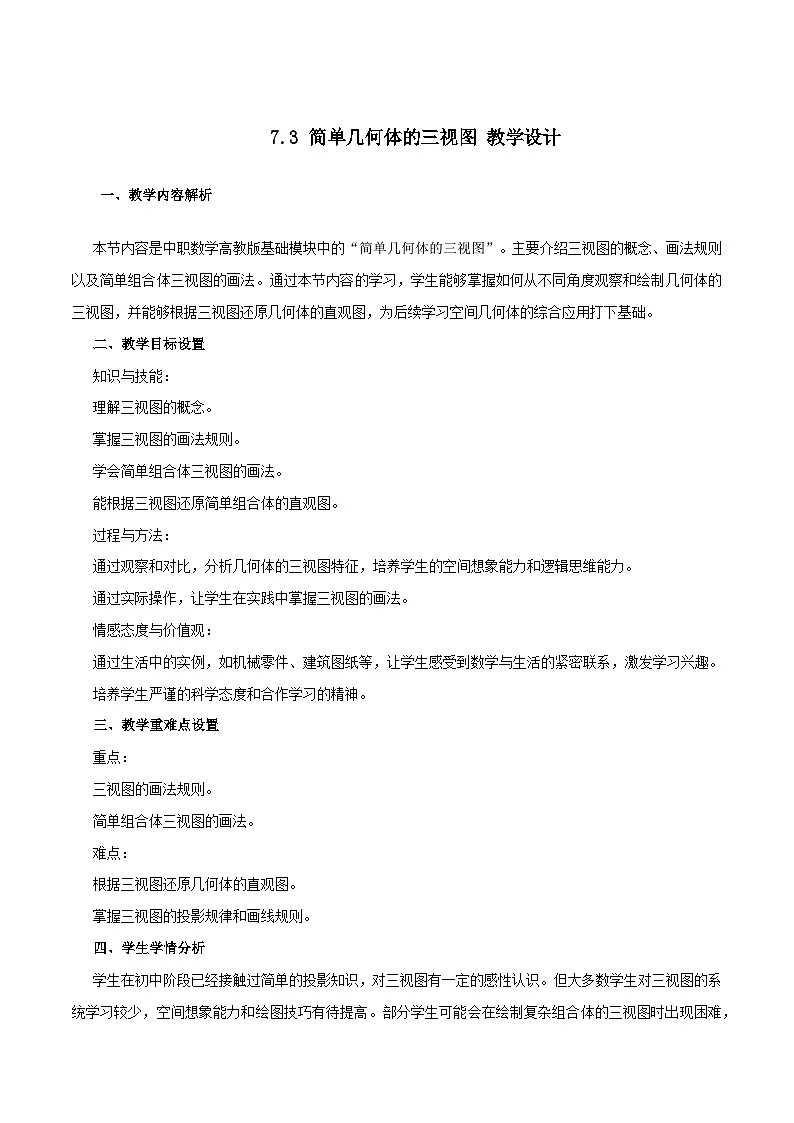

中职数学简单几何体的三视图教学设计

这是一份中职数学简单几何体的三视图教学设计，共10页。教案主要包含了教学内容解析，教学目标设置，教学重难点设置，学生学情分析，教学过程设计，教学反思等内容，欢迎下载使用。
本节内容是中职数学高教版基础模块中的“简单几何体的三视图”。主要介绍三视图的概念、画法规则以及简单组合体三视图的画法。通过本节内容的学习，学生能够掌握如何从不同角度观察和绘制几何体的三视图，并能够根据三视图还原几何体的直观图，为后续学习空间几何体的综合应用打下基础。
二、教学目标设置
知识与技能：
理解三视图的概念。
掌握三视图的画法规则。
学会简单组合体三视图的画法。
能根据三视图还原简单组合体的直观图。
过程与方法：
通过观察和对比，分析几何体的三视图特征，培养学生的空间想象能力和逻辑思维能力。
通过实际操作，让学生在实践中掌握三视图的画法。
情感态度与价值观：
通过生活中的实例，如机械零件、建筑图纸等，让学生感受到数学与生活的紧密联系，激发学习兴趣。
培养学生严谨的科学态度和合作学习的精神。
三、教学重难点设置
重点：
三视图的画法规则。
简单组合体三视图的画法。
难点：
根据三视图还原几何体的直观图。
掌握三视图的投影规律和画线规则。
四、学生学情分析
学生在初中阶段已经接触过简单的投影知识，对三视图有一定的感性认识。但大多数学生对三视图的系统学习较少，空间想象能力和绘图技巧有待提高。部分学生可能会在绘制复杂组合体的三视图时出现困难，需要教师通过实例演示和逐步引导来帮助他们理解和掌握。
五、教学过程设计
六、教学反思
在本节课的教学中，学生对三视图的概念和画法规则掌握较好，但在绘制复杂组合体的三视图时，部分学生仍存在困难。下次教学可以通过更多的实例和图形对比来帮助学生理解投影规律和画线规则。同时，可以通过多媒体动画展示三视图的绘制过程，帮助学生更好地掌握绘图技巧。
教学环节
教学内容
师生互动
设计意图

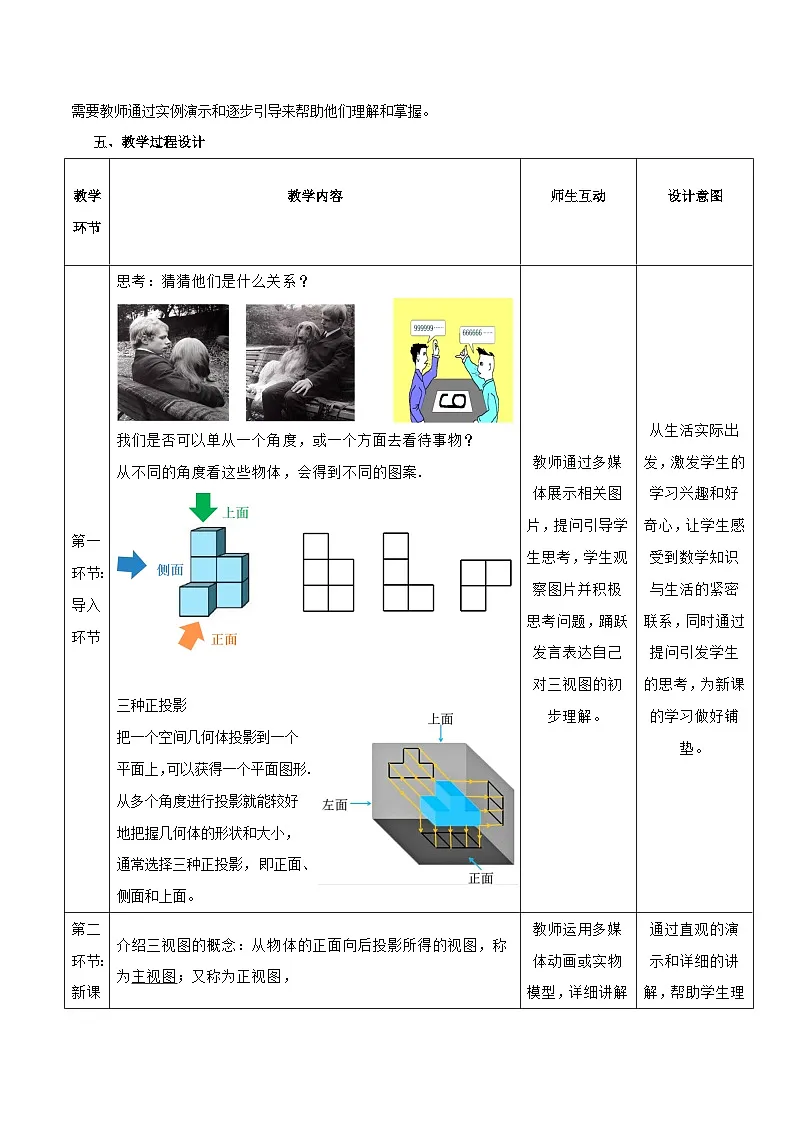

第一环节：导入环节
思考：猜猜他们是什么关系？
我们是否可以单从一个角度，或一个方面去看待事物？
从不同的角度看这些物体，会得到不同的图案.
三种正投影
把一个空间几何体投影到一个平面上，可以获得一个平面图形.从多个角度进行投影就能较好地把握几何体的形状和大小，通常选择三种正投影， 即正面、侧面和上面。
教师通过多媒体展示相关图片，提问引导学生思考，学生观察图片并积极思考问题，踊跃发言表达自己对三视图的初步理解。
从生活实际出发，激发学生的学习兴趣和好奇心，让学生感受到数学知识与生活的紧密联系，同时通过提问引发学生的思考，为新课的学习做好铺垫。
第二环节：新课讲解环节

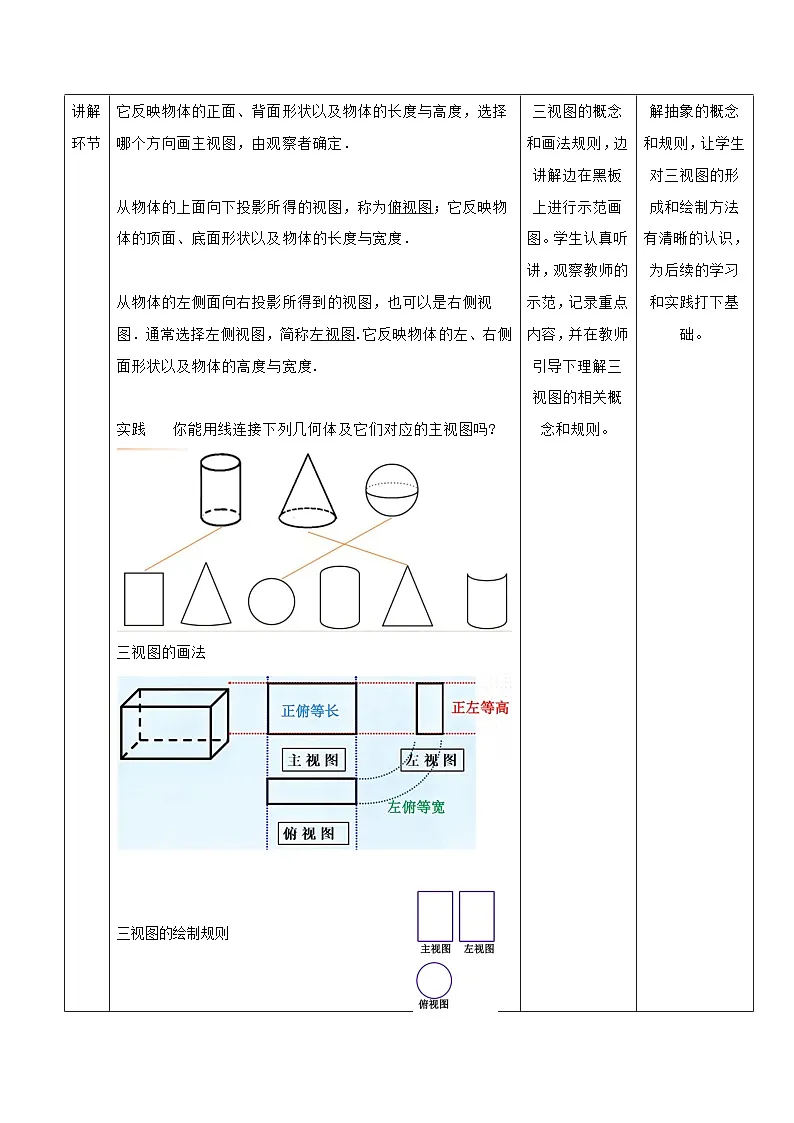

介绍三视图的概念：从物体的正面向后投影所得的视图，称为主视图；又称为正视图，
它反映物体的正面、背面形状以及物体的长度与高度，选择哪个方向画主视图，由观察者确定．
从物体的上面向下投影所得的视图，称为俯视图；它反映物体的顶面、底面形状以及物体的长度与宽度．
从物体的左侧面向右投影所得到的视图，也可以是右侧视图．通常选择左侧视图，简称左视图.它反映物体的左、右侧面形状以及物体的高度与宽度.
实践你能用线连接下列几何体及它们对应的主视图吗?
三视图的画法
三视图的绘制规则
(1)位置规定：主视图画在左上方位置，左视图画在主视图的右侧，俯视图画在主视图的下方；同一物体放置位置不同，画出的三视图不同.
(2)投影规律：主视图中的长与俯视图中的长相同(长对正)，主视图中的高与左视图中的高相同(高平齐)；俯视图中的宽与左视图中的宽相同(宽相等).
(3)画线规则：绘制三视图时，可见的轮廓线画成实线，不可见的轮廓线画成虚线.
简单组合体的三视图画法
常见的几何体多是组合体，一般分为叠加型和切割型两种.
叠加型组合体的三视图画法
先将组合体分成若干个简单几何体，分别画出每个简单几何体的三视图，然后再按它们的位置合并起来．
切割型组合体的三视图画法
先画切割前的简单几何体的三视图，然后按照切掉部分的位置和形状依次画出切割后的三视图，如果切割处的轮廓线投影被遮挡，应画成虚线.
教师运用多媒体动画或实物模型，详细讲解三视图的概念和画法规则，边讲解边在黑板上进行示范画图。学生认真听讲，观察教师的示范，记录重点内容，并在教师引导下理解三视图的相关概念和规则。
通过直观的演示和详细的讲解，帮助学生理解抽象的概念和规则，让学生对三视图的形成和绘制方法有清晰的认识，为后续的学习和实践打下基础。
第三环节：例题讲解环节
例1 画出正四棱锥的三视图.可以看见的侧棱用实线画出！
解：
分析：正四棱锥的正视图与侧视图均为等腰三角形，俯视图为正方形，对角线体现正四棱锥的四条侧棱.
例2 画出图中所示的凹槽形机械构件的三视图.
分析：画凹槽三视图时，应选择能够反映凹槽形状特征的方向作为主视图的投影方向，凹槽是在直四棱柱上切割掉小直四棱柱的组合体，它的三视图是轴对称图形.
解：
例3 画出图中所示的图形的三视图.
分析： 图中所示图形可以看成是由正六棱柱和圆柱组合而成的，画三视图时，首先选择能够反映图形特征的方向作为主视图的投影方向.
解：
例5 根据给定的三视图，如图所示，画出简单组合体的直观图.
分析： 观察三视图，初步判定物体是由两个长方体叠加而成， 并且呈倒“L”形状.
根据主视图和俯视图确定物体的上层面是长方体；根据主视图和左视图确定纵向也是长方体；
俯视图中的虚线表示纵向的正方体在横向长方体的下面叠加.
解：
教师在黑板上逐步演示正方体、圆柱、圆锥等简单几何体的三视图绘制过程，边画边讲解每一步的依据和注意事项。学生跟随教师的步骤，在自己练习本上尝试同步绘制，遇到问题及时提问，教师给予指导和解答。
通过具体的实例演示，让学生将理论知识转化为实际操作能力，加深对三视图画法的理解和掌握，同时培养学生的动手能力和解决问题的能力。
第四环节：课堂练习环节
1.下图中几何体的主视图是 (C )
2.画出图中几何体的三视图.
解析
3.用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图所示，则搭成该几何体需要的小正方体的块数是(C )
A.8 B.7 C.6 D.5
解析 由正视图和侧视图可知，该几何体有两层小正方体拼接成， 由俯视图，可知最下层有5个小正方体， 由侧视图可知上层仅有一个正方体，则共有6个小正方体.
4.画出图所示的几何体的三视图
解析
5.下列几何体中，俯视图为三角形的是(D ).
解析
6.图中的几何体的左视图是( C ) .
教师发放练习任务，要求学生独立完成。学生在练习过程中认真绘制三视图，教师巡视观察，发现学生存在的问题及时指出并给予指导，鼓励学生相互交流讨论。
让学生在实践中巩固所学知识，提高绘图技能，通过教师的巡视和指导，及时解决学生在学习过程中遇到的困难，确保学生对知识的掌握。同时培养学生的自主学习能力和合作交流意识。
第五环节：课堂小结环节
教师引导学生回顾本节课所学内容，提问学生三视图的概念、画法规则以及投影规律等知识点，学生积极回答。教师对学生的回答进行补充和完善，再次强调重点内容。
帮助学生梳理所学知识，形成系统的知识体系，加深对重点内容的理解和记忆，同时培养学生的总结归纳能力。
第六环节：作业布置环节
1.基础作业：记忆公式与完成《学习指导与练习》；
2.中等作业：复习三视图的绘制规则；
3.拓展作业：预习8.1内容.
教师布置作业时，向学生说明各项作业的要求和目的。学生记录作业内容，询问有疑问的地方。
通过分层布置作业，满足不同层次学生的学习需求，让基础薄弱的学生巩固所学知识，中等水平的学生加深对知识的理解和掌握，学有余力的学生提前预习，拓展知识面，培养学生的自主学习能力和学习习惯。
