人教版（2024）第1节 电压公开课课件ppt

这是一份人教版（2024）第1节 电压公开课课件ppt，共24页。PPT课件主要包含了电压的测量等内容，欢迎下载使用。

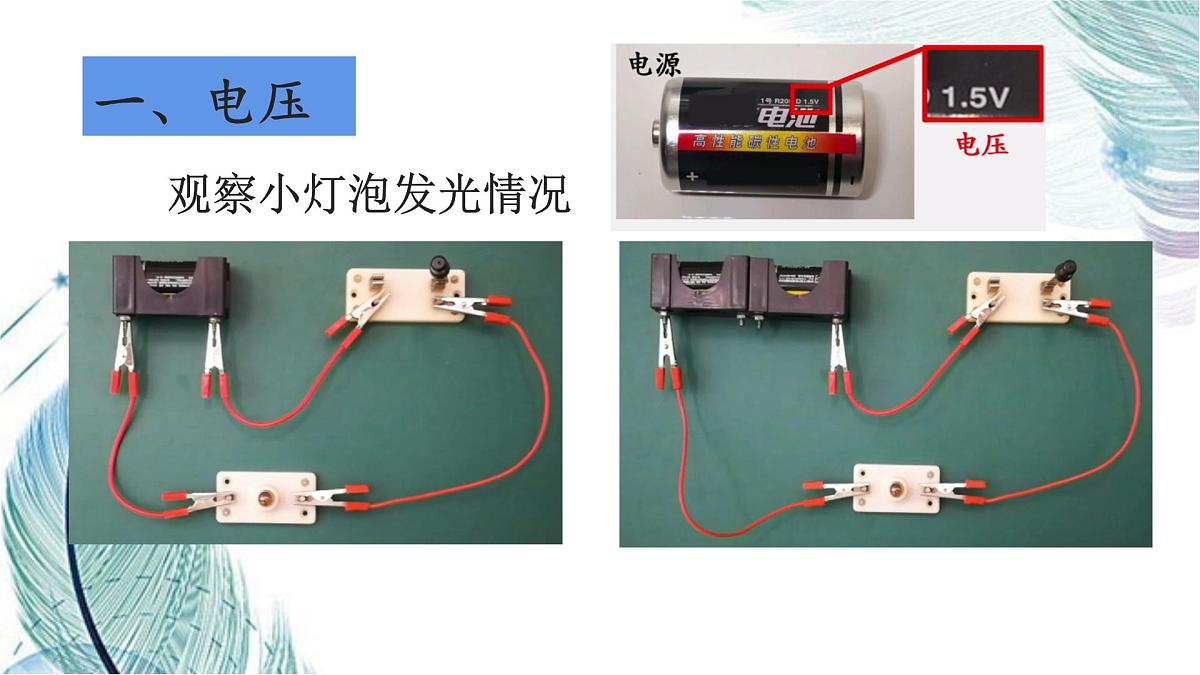

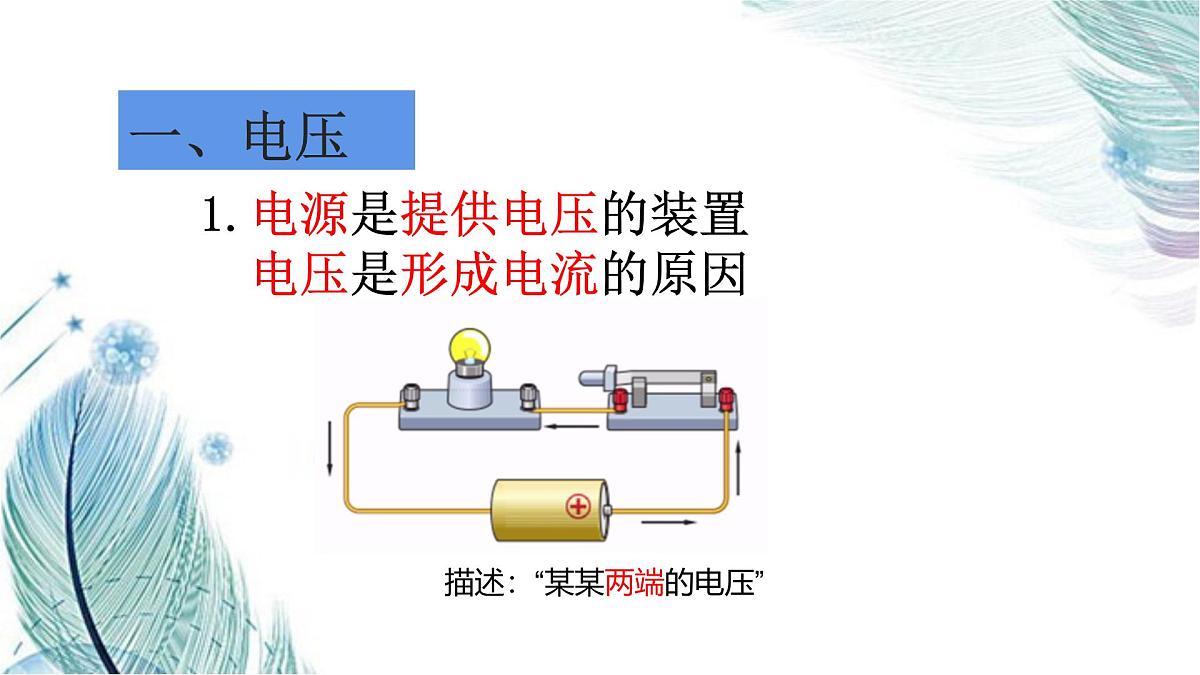

1.电源是提供电压的装置 电压是形成电流的原因
描述：“某某两端的电压”

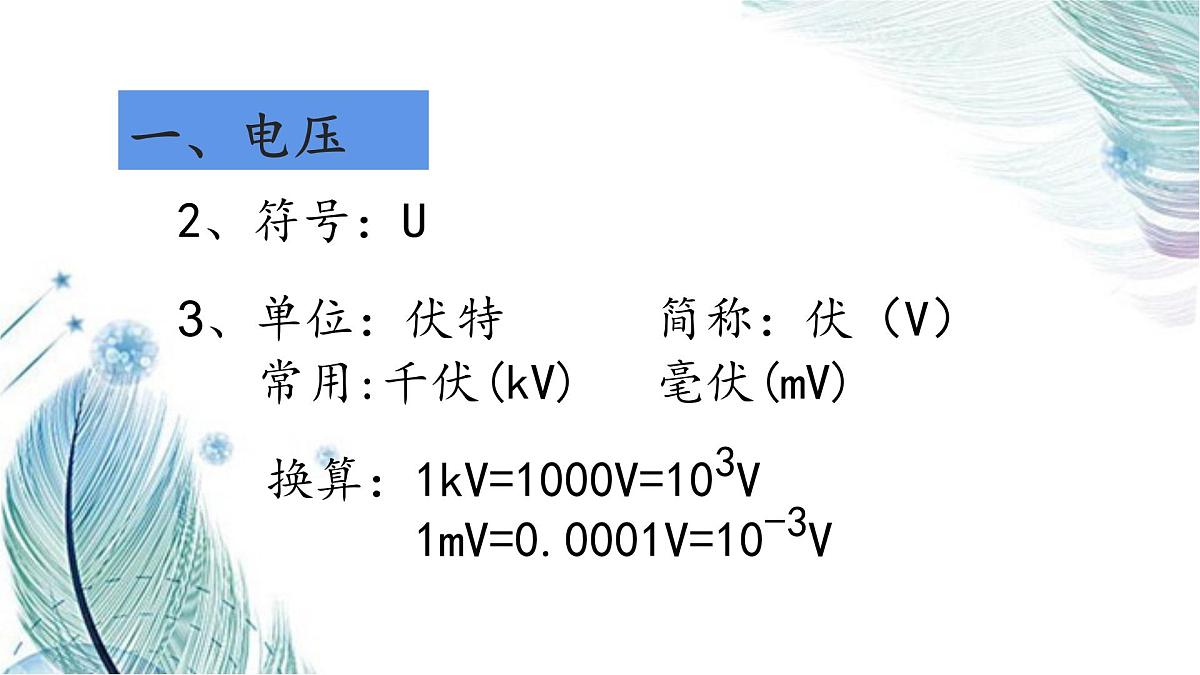

3、单位：伏特 简称：伏（V）
常用:千伏(kV) 毫伏(mV)
换算：1kV=1000V=103V 1mV=0.0001V=10-3V
亚历山德罗·伏特 （意大利）
1800年发明伏打电堆

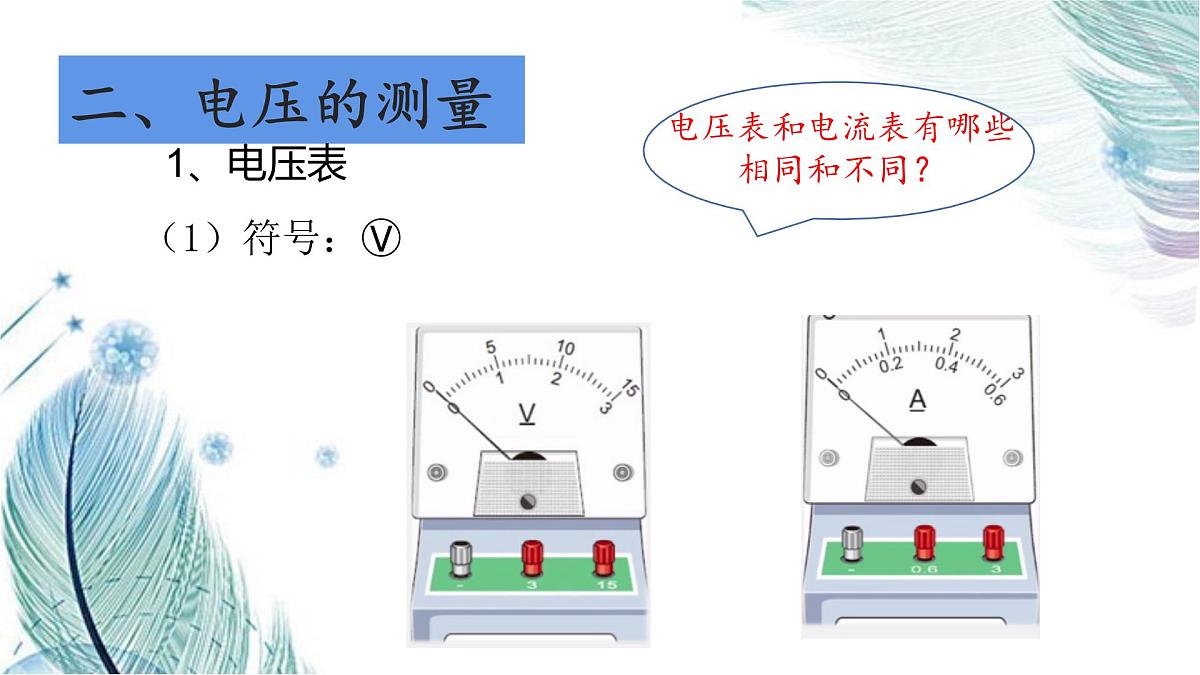

电压表和电流表有哪些相同和不同？
（2）电压表的量程和分度值

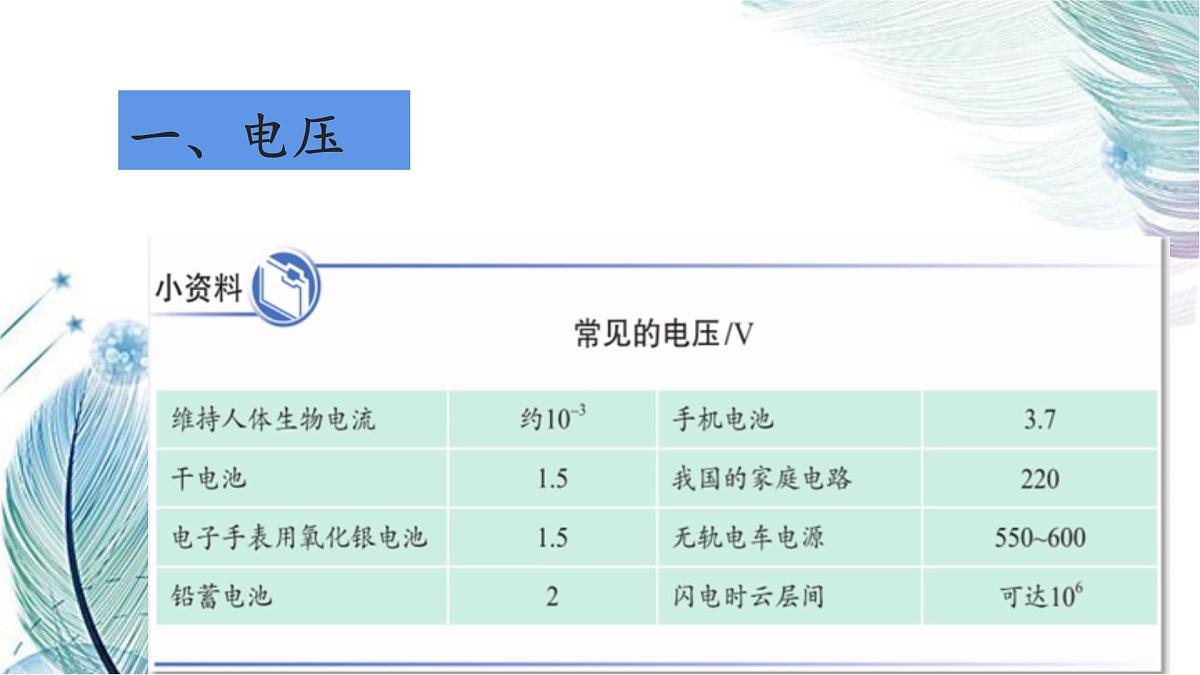

阅读课本第57页“小资料”
使用要求：①电压表要与被测用电器 。 ②必须使电流从 流入电压表，从 流出。 ③被测电压不能超过电压表的 值。 ④电压表 直接并联在电源的两极，测电源电压。
电压表要与被测用电器 。
必须使电流从 流入电压表，从 流出。
被测电压不能超过电压表的 值
电压表可以直接并联在电源的两极，测电源电压。
练一练：读出下列各表示数
实验：（1）用电压表测量小灯泡两端的电压
实验：（2）用电压表测量电源两端的电压
在只有一个用电器的电路中，当用电器工作时，用电器两端的电压与电源两端的电压是相等的.
(1)有电流通过用电器，用电器的两端一定有电压吗？(2)用电器两端有电压，一定有电流通过用电器吗？
一、电压1.电压是形成电流的原因,电源是提供电压的装置。2.符号:U3.单位:伏特，符号是V。
二、电压的测量1.电压表2.电压表的连接3.电压表的读数4.实验:用电压表测电压
