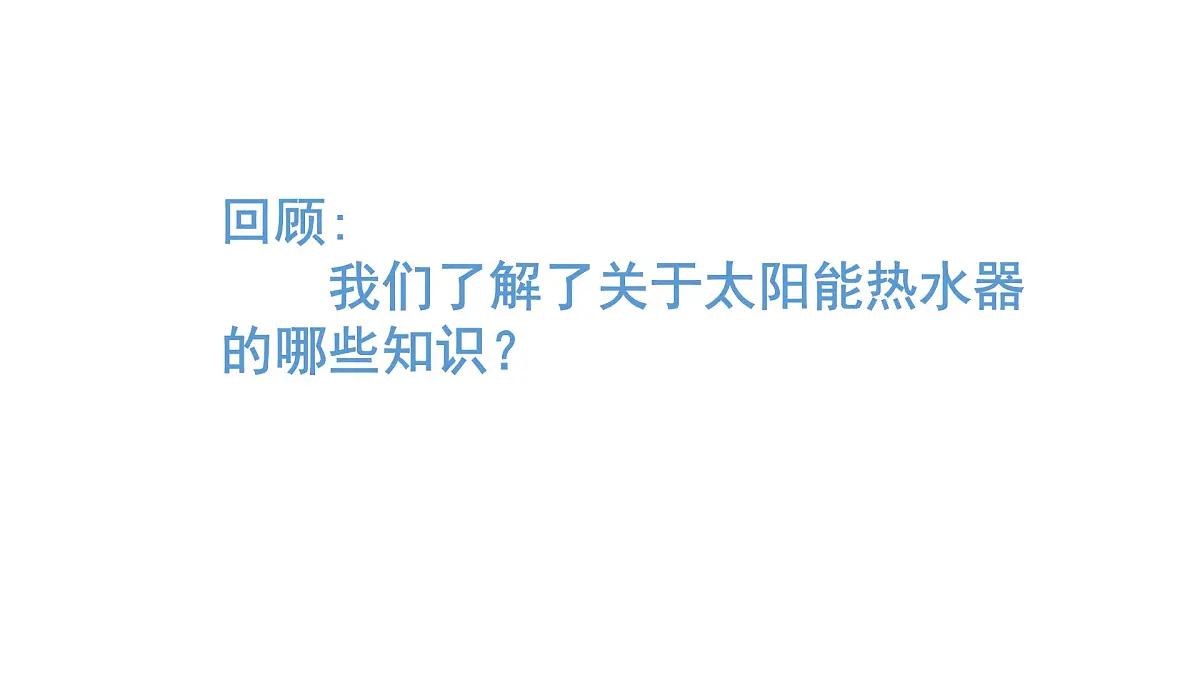

回顾: 我们了解了关于太阳能热水器的哪些知识？

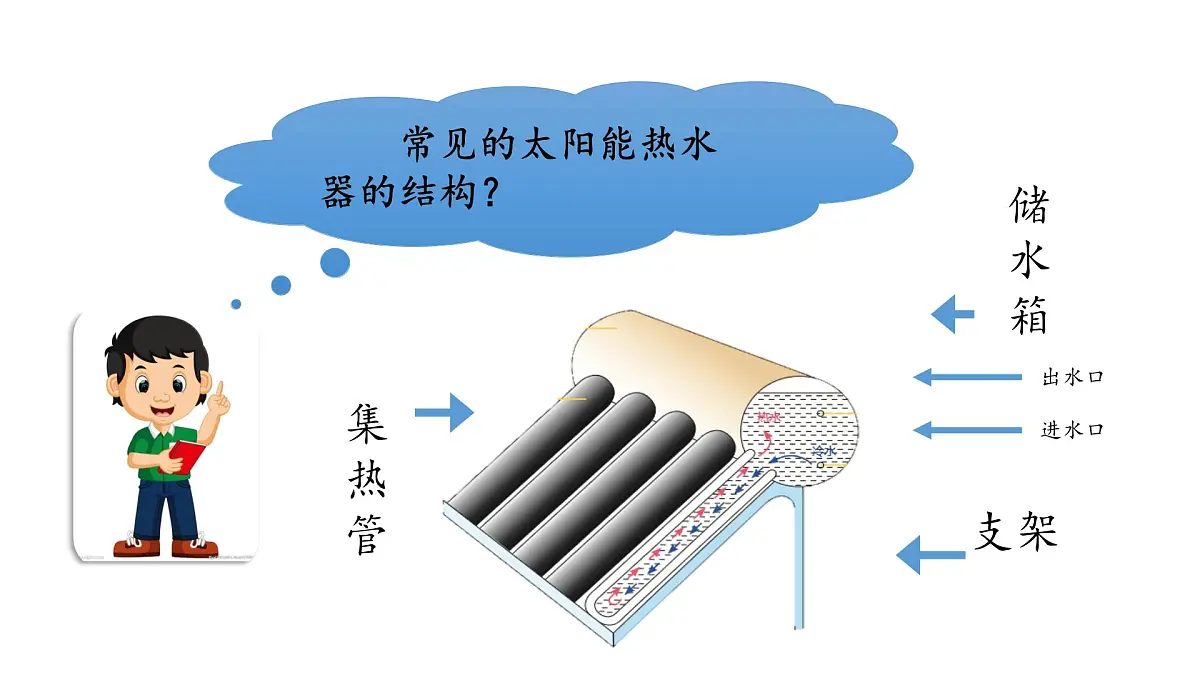

常见的太阳能热水器的结构？
太阳能热水器是怎样让水热起来的？

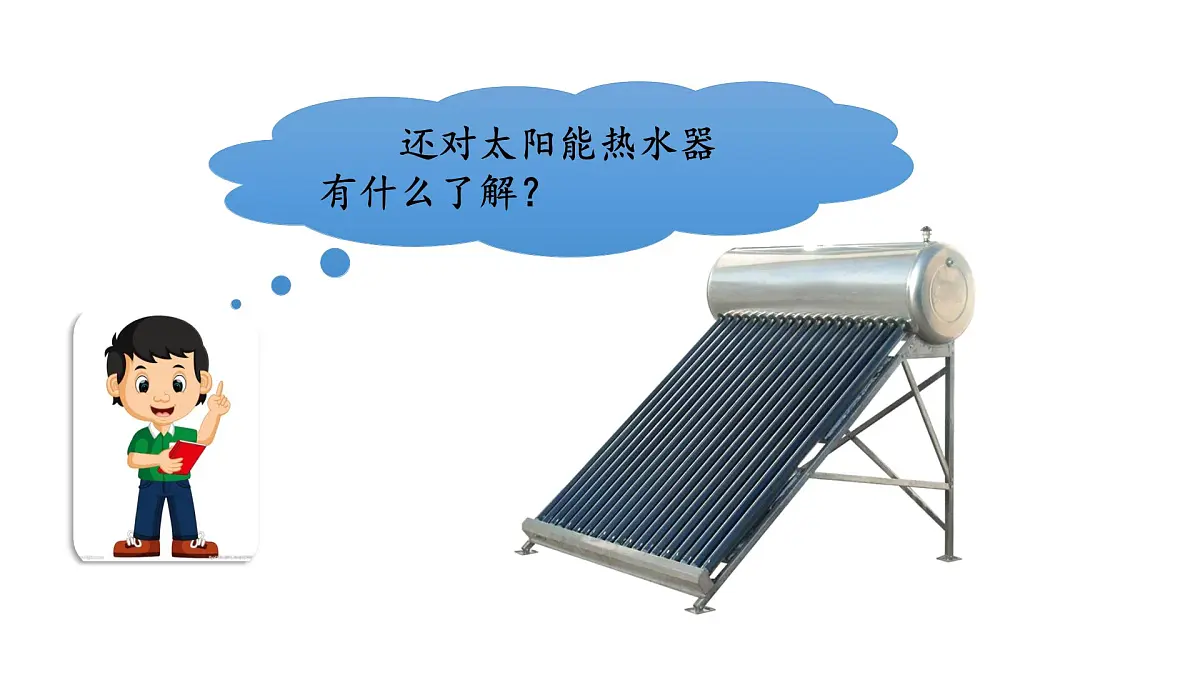

还对太阳能热水器有什么了解？

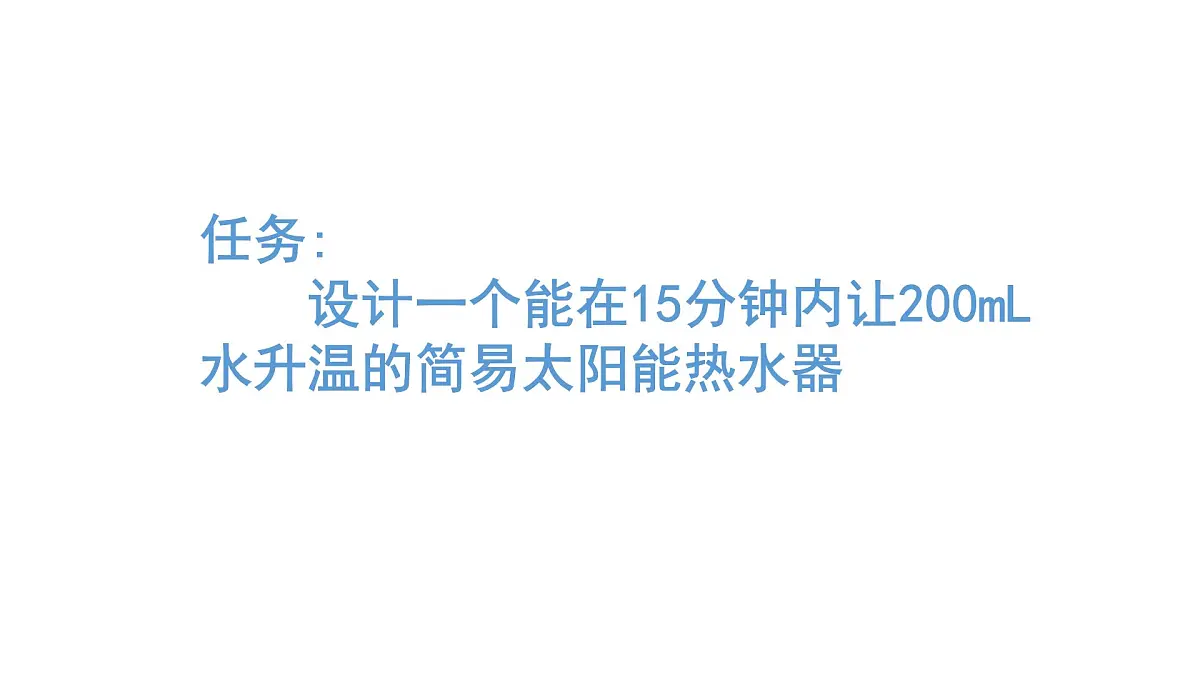

任务: 设计一个能在15分钟内让200mL水升温的简易太阳能热水器

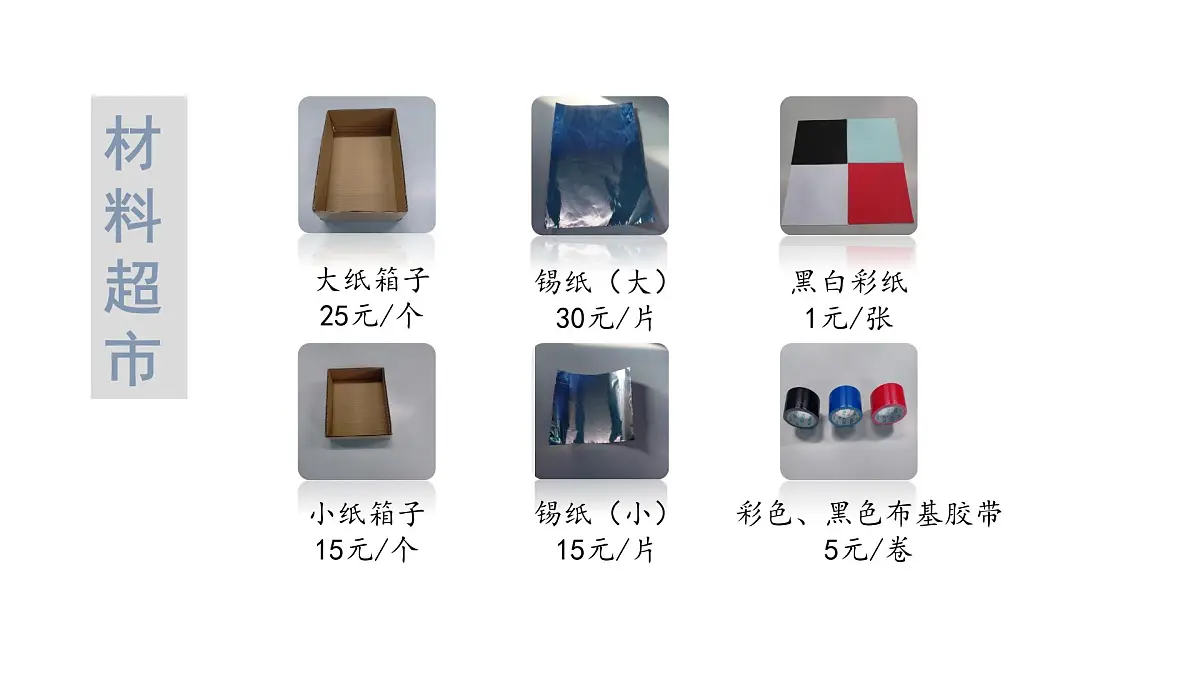

彩色、黑色布基胶带5元/卷
塑料软管及温度计套件30元/套
塑料瓶及温度计套件20元/套
纸板（小）1元/片纸板（大）2元/片
怎样设计简易太阳能热水器？
我们来绘制初始设计图吧！
需要哪些材料呢？数量是多少？材料总价？
我们来算一算每种方案的材料成本吧！
小纸箱1个 15元锡纸（小）1张 15元塑料瓶及温度计套件1套 20元黑色布基胶带1个 5元 总计55元
大纸箱1个 25元锡纸（大）1张 30元塑料软管及温度计套件1套 30元黑色布基胶带1个 5元 总计 90元
大纸箱1个 25元纸板（大）2个 4元锡纸（大）1张 30元塑料瓶及温度计套件1套 20元黑色布基胶带1个 5元 总计 84元
纸板（大）2个 4元锡纸（大）3张 90元塑料瓶及温度计套件1套 20元黑色布基胶带1个 5元 总计119元
纸板（大）2个 4元塑料软管及温度计套件3套 90元木棍4根 4元黑色布基胶带1个 5元 总计103元
我们来选择一种方案吧！
结构简单、材料少、成本低、易于制作
结构简单、成本适中、易于制作
计算各种初始方案的材料成本
综合各项因素选择一种方案
讨论制作简易太阳能热水器的初始方案
大纸箱 1个锡纸（大） 1张塑料软管及温度计套件 1套黑色布基胶带 1个
大纸箱 1个纸板（大） 2个锡纸（大） 1张塑料瓶及温度计套件 1套黑色布基胶带 1个
小纸箱 1个锡纸（小） 1张塑料瓶及温度计套件 1套黑色布基胶带 1个
组内应该怎样分工呢？
根据方案制作简易太阳能热水器
1.请同学们注意安全，规范使用工具。2.如果发现设计不合理的地方，可以在设计图上加以标注和修改。3.如果在制作过程中遇到困难，先自己思考解决方案，再寻求他人的帮助。
制作的热水器给水加热效果怎样呢？
检测热水器时应该注意什么？
将制作好的简易太阳能热水器放在阳光下，调整热水器角度，让三组热水器都与太阳光垂直；同时测量并记录水的初始温度 ，每间隔1分钟，记录一次水的温度变化；阳光照射15分钟后，记录水的最终温度，然后停止检验。
各组同时检测热水器的加热效果
A B C
初始温度 A23.7B 22.5 C 21.91分钟后 A32.4B 23.2 C 21.92分钟后 A35.6B 22.1C22.13分钟后 A35.8B24.2C22.34分钟后 A35.2B24.6C22.95分钟后 A35.2B24.6C22.96分钟后 A36.6B25.3C23.17分钟后 A37.3B25.9C23.48分钟后 A38B26.3C23.69分钟后 A38B26.3C23.610分钟后 A38.4B27.1C2411分钟后 A39.4B27.6C24.212分钟后 A39.1B28C24.213分钟后 A40.2B28.5C24.414分钟后 A40B29.2C24.515分钟后 A40.6B29.3C24.6
根据记录结果绘制温度变化折线图
我们根据记录的数据，在学生活动手册上来绘制温度变化折线图。为了表现随着时间变化，各组热水器在水温变化上的差异；我们将横轴作为时间轴，表现时间变化；纵轴是温度，用来比较各个时间段，各组热水器的升温情况。
我们从0-15分钟，每1分钟为1个点；纵坐标为水的温度，根据具体测量值选择数值范围；接着将记录的水温用打点的方式画下来；最后用直线将各个点连接起来，这样一张水温变化折线图就绘制完成了。
454035302520151050
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
对简易太阳能热水器进行检测
得出数据，绘制折线图。
数据分析，寻找影响水温变化原因。
绘制一个简易太阳能热水器
